Компания Maico производит вентиляторы в широком серийном ряде.

В зависимости от модификации H, VZ или VZC устройства имеют разные варианты подключения.

Давайте рассмотрим их подробнее.

Maico ER 60 VZ, Maico ER 100 VZ

Стандартное подключение

Включается освещение в помещении.
Через 50 секунд включается вентилятор.
После выключения освещения вентилятор работает еще 6 минут.

Вариант подключения

При одновременном нажатии выключателей S1 и S2 включается освещение помещения, вентилятор же включается через 50 секунд.
После выключения выключателя S1 вентилятор дорабатывает 6 минут.
Независимо от включения освещения помещения вентилятор может быть выключен дополнительным выключателем S2.


Maico ER 60 VZCMaico ER 100 VZC

Включается освещение в помещении.
Вентилятор включается через 0 – 150 секунд в зависимости от выставленного ранее времени замедления включения.
После выключения освещения вентилятор дорабатывает 1,5 – 24 минуты в зависимости от выставленного ранее времени выбега.

ER 100 VZ с подключением основного и второго помещения.

При срабатывании выключателя включается освещение в помещении, вентилятор же начинает работать через 50 секунд.
После выключения последнего действующего выключателя вентилятор работает еще 6 минут.

  Стандартное подключения и вариант подключения вентилятора Maico ER VZ, ER 100 VZ         Подключение вентилятора Maico ER VZ, ER 100 VZ

Maico ER 60 H, Maico ER 100 H

Электрическая вентиляция с помощью Maico ER 60 HMaico ER 100 H работает в двух режимах в зависимости от уровня относительной влажности в помещении.
Он самостоятельно включается на полную мощность при повышенном уровне относительной влажности в помещении и переключается на базовую нагрузку при понижении уровня относительной влажности.
Включается вентилятор при 60%, 70%, 80% или 90% уровне относительной влажности.
При снижении уровня относительной влажности до пункта выключения (на 10% ниже пункта включения) вентилятор переходит в режим базовой нагрузки.


Вентилятор бытовой Maico ER 100 H с датчиком влажности

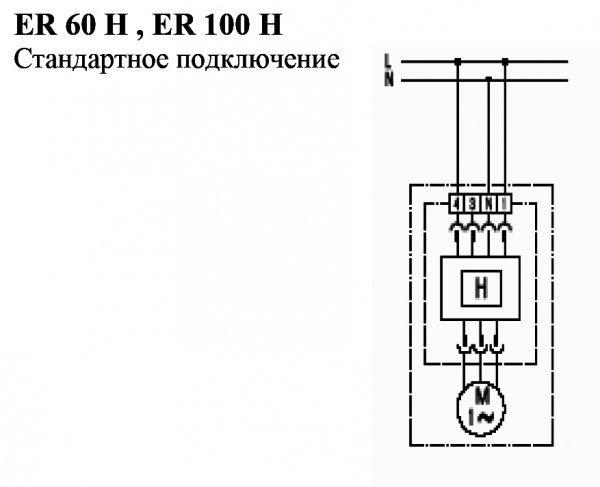

Стандартное подключение: непрерывная работа на базовой нагрузке

Вентилятор всегда работает на базовой нагрузке.
При повышении уровня относительной влажности выше пункта включения, вентилятор самостоятельно включается на полную мощность.

 Стандартное подключение вентилятора Maico ER 60 H, ER 100 H

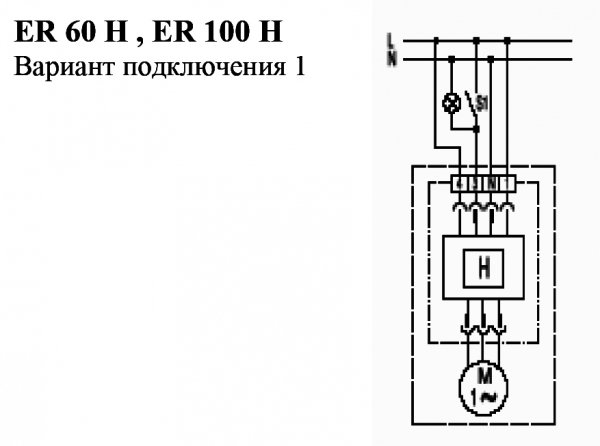

Вариант подключения 1: непрерывная работа на базовой нагрузке с выбегом

Вентилятор всегда работает на базовой нагрузке.
Датчик влажности активен, см. стандартную схему.
Дополнительно с помощью выключателя S1 вручную можно включить/выключить вентилятор на полную мощность.
После выключения вентилятора выключателем S1 он еще работает на полной мощности 6 минут.
После этого активируется датчик влажности.
 Каталог вентиляторов Maico
  • При повышении уровня относительной влажности в помещении выше пункта включения вентилятор самостоятельно включается на полную мощность и работает на полной мощности пока уровень относительной влажности в помещении не снижается до пункта выключения. После этого вентилятор автоматически переходит на базовую нагрузку.
  • Если уровень относительной влажности в помещении ниже пункта включения, вентилятор сразу переходит на базовую нагрузку.

1 Вариант подключения вентилятора Maico ER 60 H, ER 100 H

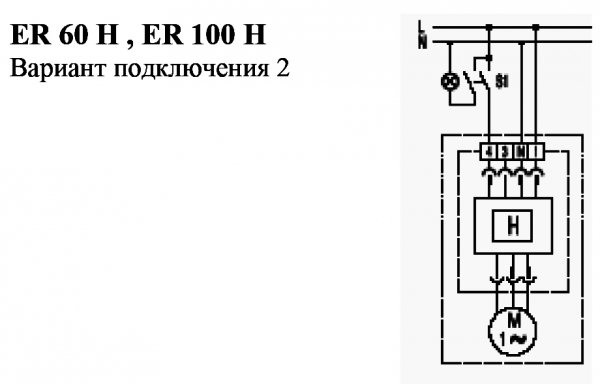

Вариант подключения 2: ручное включение базовой нагрузки

С помощью выключателя S1 можно вручную включить/выключить вентилятор на базовую нагрузку. Датчик влажности активен, см. стандартную схему.

При выключении выключателя S1 вентилятор:

  • При повышении уровня относительной влажности в помещении выше пункта включения самостоятельно включается на полную мощность и работает на полной мощности пока уровень относительной влажности в помещении не снижается до пункта выключения. Затем вентилятор выключается автоматически.
  • Если уровень относительной влажности в помещении ниже пункта включения, вентилятор сразу выключается.
 Важно: при выключенном выключателе S1 вентилятор может включиться самостоятельно при срабатывании датчика влажности.

2 Вариант подключения вентилятора Maico ER 60 H, ER 100 H

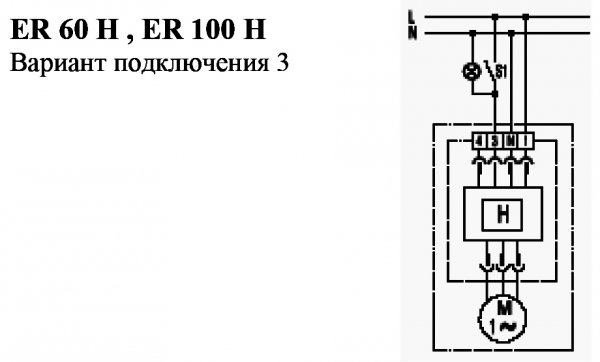

Вариант подключения 3: ручное включение на полную мощность с выбегом.

С помощью выключателя S1 можно вручную включить/выключить вентилятор на полную мощность. После выключения вентилятора выключателем S1 он еще работает на полной мощности 6 минут. После этого активируется датчик влажности.
  • При повышении уровня относительной влажности в помещении выше пункта включения самостоятельно включается на полную мощность и работает на полной мощности пока уровень относительной влажности в помещении не снижается до пункта выключения. Затем вентилятор выключается автоматически.
  • Если уровень относительной влажности в помещении ниже пункта включения, вентилятор сразу выключается.

3 Вариант подключения вентилятора Maico ER 60 H, ER 100 H

Поставка бытового вентиляторного узла MAICO ER совершается без установочного корпуса

Электрическое подключение вентилятора Maico

Исходя из требований к вентиляционной системе и специфике монтажа, например, фактора установки вентилятора внутри или снаружи вентиляционной шахты конкретной комнаты, нужно выбирать соответствующий корпус. На стадии общестроительных работ производится монтаж корпуса, его электрическое подключение. Затем корпус закрывается крышкой защиты от штукатурки. Существует три варианта внутристенных корпусов в различных исполнениях:
ER-UPB используется для стенного монтажа, ER-UPD - для потолочного монтажа, ER-UP/G – для стенного и потолочного монтажа. Каждая из представленных единиц дает преимущество скрытого монтажа, оборудована противопожарным клапаном и обладает противопожарной обшивкой. Корпус в комплект вентиляционного устройства не входит, он подбирается отдельно.


Во избежания повреждения устройства, неполадок при самопроизвольном разрушении металла из–за строительного раствора и прочего, присоединительный воздуховод в стене необходимо защитить материалом устойчивым к деформации и воспламенению.
При монтаже изменения в конструкции корпуса не допустимы. В противном случае, вентиляторный узел не сможет правильно войти в корпус.


Важно следовать всем указаниям, которые обозначает сам производитель, это позволяет организовывать безопасные системы вытяжной вентиляции с огнестойкими шахтами воздуховодов и дальнейшее эффективное функционирование устройства.
Подключение должно производится только квалифицированным специалистом. Серьезный подход к установке будет влиять на надежность и долговечность техники. Для быстрого и эффективного налаживания системы, профессионалы компании «Alter Air» с опытом работы от 10 лет и более, предлагают вам свою инженерную помощь. Опытные сотрудники компании Альтер Эйр произведут качественный монтаж вентиляционной системы.
