Система вентиляции и кондиционирования элитной квартиры (г. Киев, ул. Институтская)

Объект: квартира в элитном доме.

Адрес: Киев, ул. Институтская, 18.

Задание: обеспечить вытяжную вентиляцию и кондиционирование квартиры в элитном доме с центральной системой холодоснабжения от чиллера и центральной приточной системой вентиляции. Общая площадь квартиры - 142 м², высота помещений – 3,3 м.

Для размещения оборудования желательно использовать только технические помещения. Посмотреть типовые решения, которые предлагает Альтер Эйр для квартир можно на странице "Вентиляция в квартире: вытяжная, приточная и приточно-вытяжная".

Реализация системы вентиляции

Поскольку к квартире подведен приточный воздух от центральной приточной системы вентиляции, то задачей нашей компании было обеспечить удаление воздуха из «грязных» (с позиции вентиляции) зон квартиры.

Для этого в помещениях ванной, прачечной и гардеробе были спроектированы и смонтированы вытяжные системы вентиляции на оборудовании компании MAICO – практически бесшумные вентиляторы серии ЕR 60 G. Особенность данного оборудования – стабильный расход воздуха. Все вентиляторы смонтированы с потолка и через воздуховоды выбрасывают воздух в вытяжные шахты. Оборудование требует минимального запотолочного пространства.

Вытяжная вентиляция из верхней зоны кухни осуществлена на базе малошумных канальных вентиляторов испанской компании S&P – TD 500/150. В данном помещении вытяжная решетка совмещена с рециркуляционной решеткой кондиционера.

Реализация системы кондиционирования в квартире

Для использования холода от центральной системы холодоснабжения дома (чиллера) в квартире реализована система кондиционирования на базе канальных фанкойлов DAIKIN – мирового лидера в сфере кондиционирования воздуха.

По результатам расчетов была выбрана серия фанкойлов FWM-DTV – низконапорные 2-х трубные фанкойлы с встроенным трехходовым клапаном. Их работа вполне удовлетворила требования заказчика относительно минимального уровня шума при работе систем кондиционирования.

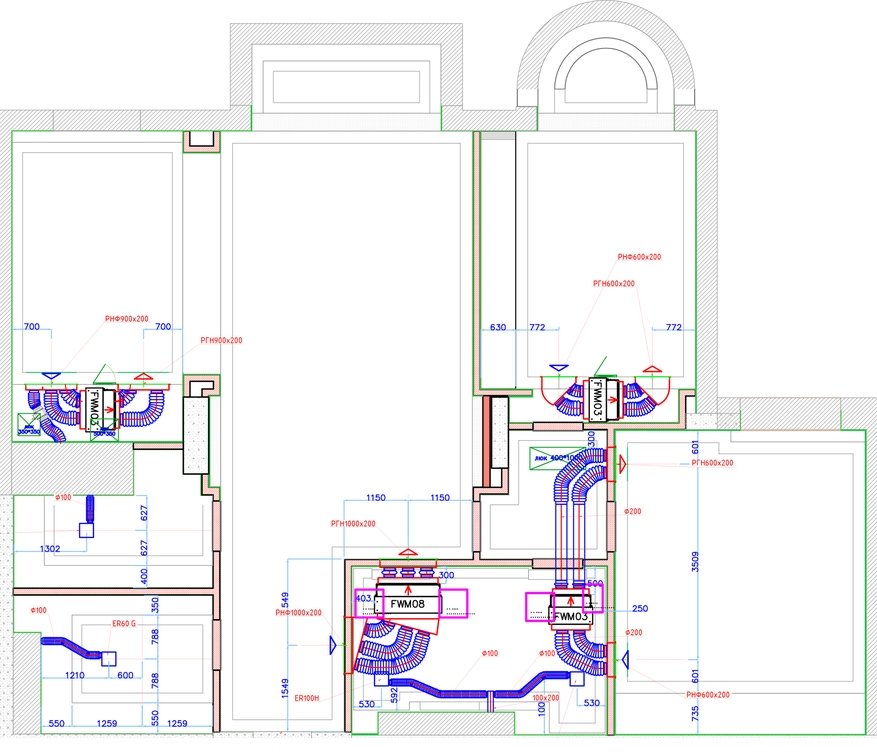

Помещения кухни, спальни и кабинета обслуживаются фанкойлами FWM-03DTV (холод 2,93 кВт/тепло 3,81 кВт), а помещение гостиной - FWM-08DTV (холод 6,71 кВт/тепло 7,83 кВт).
В соответствии с требованиями клиента блоки фанкойлов размещались в помещении ванной, но для обслуживания кухни и кабинета оборудование необходимо было разместить в зоне самого помещения. Это было возможно благодаря компактным размерам блоков и их высоте всего 224 мм, что вполне согласовывалось с дизайном помещений, предложенным архитектором.

Воздух от систем кондиционирования подается в помещения со стены (или торца) через решетки.
Водяная обвязка фанкойлов для обеспечения теплом/холодом от чиллера выполнена трубами REHAU (Германия).
Для гидравлической балансировки системы установлено оборудование HERZ (Австрия).

Наши опытные инженеры, которые будут работать над вашим объектом

• Денис
• Соловей

Руководитель проектов с более чем 15-летним стажем работы. Обладает большим опытом работы в отрасли строительства. На его счету свыше 1000 успешных проектов разной сложности.

• Дмитрий
• Бурахович

Инженер с 12-тилетним опытом в проектировании. Грамотно координирует работу проектировщиков, быстро находит решения сложных задач.

• Андрей
• Филатов

Инженер в области проектирования систем вентиляции, кондиционирования. Мастер в грамотном индивидуальном подборе оборудования.

• Вадим
• Тымчук

Специализируется на разработке проектов вентиляции и кондиционирования домов и квартир.

Фотографии с объекта

Фанкойл Daikin FWM-03DTV для обслуживания кухни, спальни и кабинета

Фанкойл Daikin FWM-08DTV для гостинной

Корпус Maico ER-UP/G для вытяжного центробежного вентилятора ER 60 G с подключённым к нему воздуховодом

Электропроводка и фреонопроводы для вентиляционного оборудования и фанкойлов

Часть системы воздуховодов для чиллерных установок Daikin

Система воздуховодов чиллерной установки

Разъёмы для установки прямоугольных вентиляционных решеток
