Реализация систем кондиционирования и вентиляции
в квартире (г. Львов)

Специфика объекта:

Адрес объекта:

г. Львов, Украина

Объект:

Квартира площадью 115 м2

Год реализации:

2019 год

Поставленные задачи:

  • Реализовать высокоэффективную общеобменную вентиляцию централизованного типа.
  • Организовать систему кондиционирования настенного типа.
  • Воплотить все инженерные системы, учитывая технические особенности квартиры и разработанный дизайн-проект.

Сроки выполнения:

Проектирование:

3 недели

Сбор комплектации для монтажа:

4 недели

Монтаж:

1 неделя

Результат работы

Система вентиляции

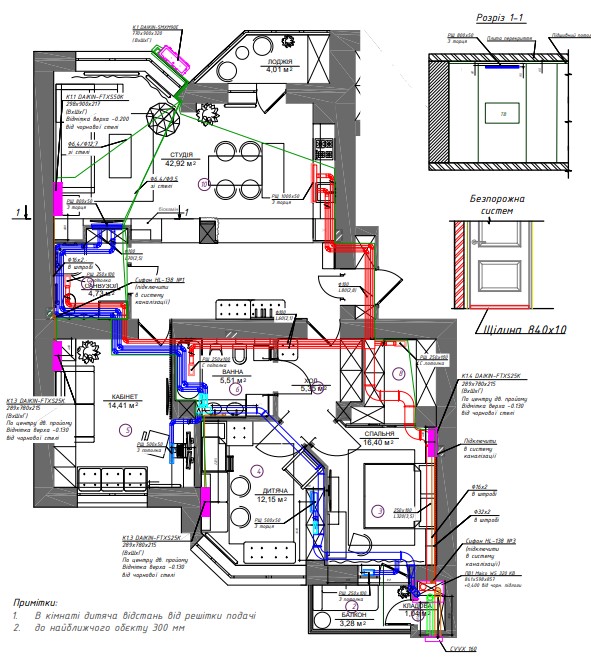

Команда Альтер Эйр на данном объекте реализовала централизованную систему вентиляции на основе немецкого оборудования – приточно-вытяжной установки Maico WS 320 KB. От вентустановки по всей квартире проложены воздуховоды – приточные (доставляют свежий воздух в помещения) и вытяжные (забирают отработанный воздух и неприятные запахи).

Проектирование системы вентиляции усложнялось тем фактом, что объект являет собой две отдельные квартиры, объединенные в одну. Следовательно, были определённые сложности в прохождении воздуховодами межквартирных стен - из-за их большой толщины и общедомовых вентиляционных каналов.

Еще один важный момент в случае с централизованной системой – опуск потолков. Высота потолка от чернового пола до чернового потолка – всего 2,6 м, поэтому необходимо было проходить воздуховодами максимально близко к стенам и не опускать потолок в основных помещениях. В некоторых из комнат подача воздуха осуществлялась не с потолка, а с торца, поэтому для воздухораспределения в этих помещениях применялись щелевые решетки, а не диффузоры.

Перемещение воздуха по квартире осуществляется через воздуховоды из оцинкованной стали с тепло- и шумоизоляцией из вспененного полиэтилена.

Система кондиционирования

При проектировании кондиционирования, выбор пал на мульти-сплит-систему Daikin. По причине низких потолков, возможной была только настенная система. Внутренние блоки были размещены в спальне, детской, кабинете и столовой. Благодаря низкому уровню шума, такие кондиционеры с легкостью можно устанавливать в жилых комнатах.

Так как мы говорим о мульти-сплит-системе, то использовался один внешний блок и четыре внутренних.

Использованное оборудование

Вентиляция


  1. Приточно-вытяжная установка с рекуперацией тепла MAICO WS 320 KB
  2. Щелевые решетки РЩ

Вентиляционная установка Майко имеет небольшие габариты, что позволило установить ее на утепленной лоджии.


Кондиционирование


  1. Внешний блок Daikin 5MXM90E
  2. Внутренние блоки настенного типа Daikin FTXS

Оборудование от японского производителя Daikin характеризуется своей высокоэффективностью и долгим сроком работы. Компания предлагает как канальные кондиционеры, так и настенные, которые были реализованы на данном объекте.
