Системы кондиционирования, вентиляции и увлажнения в квартире, ЖК "Новопечерские Липки"

Специфика объекта:

Адрес объекта:

ЖК «Новопечерские Липки», г. Киев, Украина

Объект:

Квартира площадью 84 м2

Год реализации:

2019 год

Поставленные задачи:

  • Организовать эффективную вентиляцию в квартире на базе приточно-вытяжной установки с рекуперацией тепла.
  • Спроектировать и реализовать систему кондиционирования на основе канальных кондиционеров.
  • Интегрировать пароувлажнение в систему вентиляции для поддержания оптимального уровня влаги в помещении.
  • Совместить проект инженерных систем с дизайн-проектом интерьера.

Сроки выполнения:

Проектирование:

25 дней

Сбор комплектации для монтажа:

10 дней

Монтаж:

20 дней

Результат работы

Система вентиляции

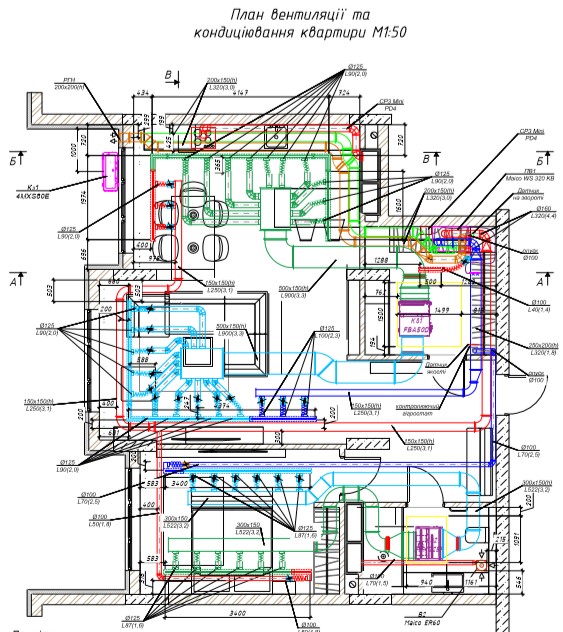

Для организации эффективного воздухообмена в квартире, проект основывался на принципе деления на зоны:​

«Грязная» зона – гардеробная, ванная и кухня – реализована вытяжная вентиляция, чтобы удалить использованный воздух и неприятные запахи над жарочной поверхностью, в гардеробе и санузле.

«Чистая» зона – гостиная, спальня – происходит активная подача свежего воздуха, так как жильцы проводят там больше всего времени.

В квартире реализован централизованный вид вентиляции – приточно-вытяжная установка Maico WS 320 KB от которой проложена система воздуховодов по всей площади квартиры. Такое решение является оптимальным по нескольким причинам:

Эффективность – централизованная система имеет высокую продуктивность и на современном рынке инженерных систем является вариантом премиум-класса;

Скрытый монтаж – согласно дизайн-проекту квартиры, такая система являлась оптимальным вариантом – все воздуховоды скрыты за гипсокартоном и невидимы, что с легкостью интегрируется в минимализм интерьера и запланированное освещение.

Низкий уровень шума – одно из основных преимуществ низконапорной системы – невысокое звуковое давление. Кроме того, все воздуховоды имеют шумоизоляцию + с приточно-вытяжной установкой используются шумоглушители. Все вместе делает возможным бесшумную работу вентиляции без дискомфорта для жильцов.

Вентиляционная установка имеет небольшие габариты, поэтому расположена в гардеробной. По эстетическим причинам она спрятана в шкафу, предусмотренном дизайн-проектом.

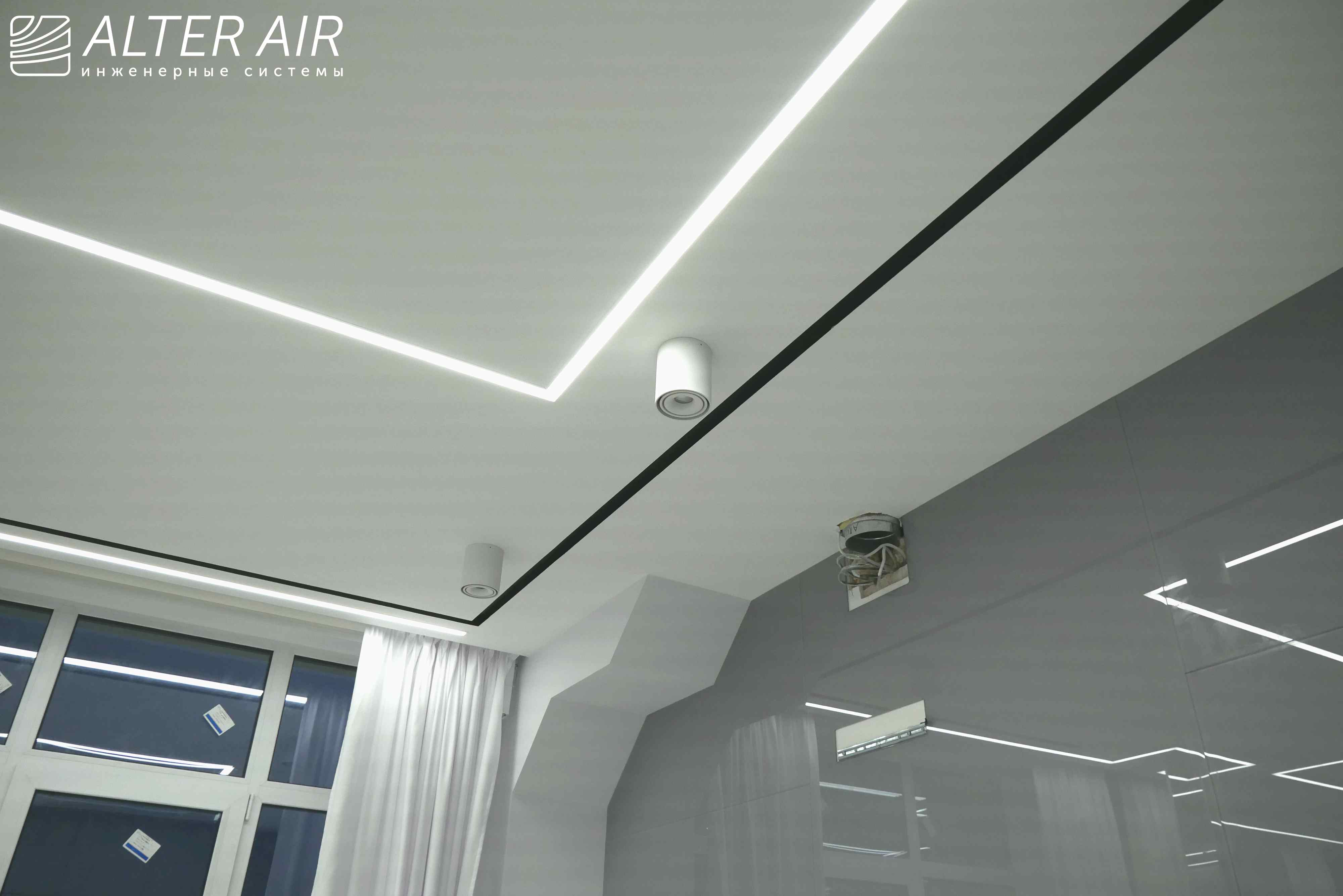

Для перемещения воздуха используются воздуховоды из оцинкованной стали с изоляционным покрытием из вспененного полиэтилена (8 мм). Внешние воздуховоды имеют изоляцию из каучука (19 мм). Такая изоляция позволяет достичь низких показателей шума и высокой надежности. Воздухораспределение в квартире осуществляется с помощью диффузоров Madel Look черного цвета.

ИСПОЛЬЗУЕМОЕ ОБОРУДОВАНИЕ:

Приточно-вытяжная установка с рекуперацией тепла MAICO WS 320 KB.

Вытяжной вентилятор для ванной с таймером MAICO ER 60 VZC.

Диффузоры MADEL LOOK

Система кондиционирования

На данном объекте была реализована система кондиционирования на базе канальных кондиционеров Daikin. Кроме высокой продуктивности, такой вид системы является скрытым, так как основные блоки кондиционеров спрятаны за гипсокартоном, что имеет свои эстетические преимущества.

​ИСПОЛЬЗУЕМОЕ ОБОРУДОВАНИЕ:​

Daikin FDXS25F – низконапорный кондиционер, которая обслуживает спальню. Размещен за гипсокартоном в ванной, для обслуживания автоматики и замены фильтров были предусмотрены сервисные люки.

Daikin FBA50D – средненапорный кондиционер, который охлаждает кухню и гостиную. Расположен он в гардеробной.

Управление системой кондиционирования осуществляется через настенные пульты Daikin BRC 1E53.​


Система увлажнения воздуха

Для поддержания оптимального уровня влажности в квартире, была реализована система пароувлажнения, которая интегрируется в центральную систему вентиляции. Таким образом через воздуховоды поступает чистый и увлажненный воздух.

Парогенератор Condair CP3 mini размещен также в гардеробной и спрятан в декоративном шкафу, как и вентиляционная установка.

Такая система увлажнения воздуха является высокоэффективной, но требует детальных расчетов, чтобы обеспечить необходимой влагой помещение, а также избежать накапливания конденсата.
