Год реализации: 2016 год

Наша компания занимается широким спектром работ, среди которых важное место занимает инженерный консалтинг и проверка объектов.
Поэтому 15 октября 2015 года в нашу компанию обратился один из обладателей систем гарантированного электроснабжения. Просьба заключалась в оценке работоспособности блока онлайн-трансляции данных с параллельным осмотром системы на правильность сборки.

После осмотра объекта был установлен состав системы:

  • Аккумуляторная батарея Everexceed ST12-200 – 15 шт;
  • Фотомодуль неизвестной марки и мощностью 220-260Вт монокристаллический – 12 шт;
  • Инвертор Schneider Electric Xantrex XW 6048 – 1 шт;
  • Контроллер заряда АКБ Schneider Electric Xantrex XW МРРТ 60150 – 1 шт;
  • Системная панель Schneider Electric Xantrex XW SCP – 1 шт.

Выявленные ошибки

В результате детального исследования системы были выявлены следующие ошибки при проектировании:
  • не предусмотрена защита постоянных цепей от короткого замыкания;
  • не предусмотрена защита оборудования от непрямого удара молнии (пассивная защита);
  • примененный тип аккумуляторов не предназначен для работы в режиме системы экономии энергии (банка аккумуляторов находится в разбалансированном состоянии);
  • схема подключения блока аккумуляторов разработана и применена неверно.

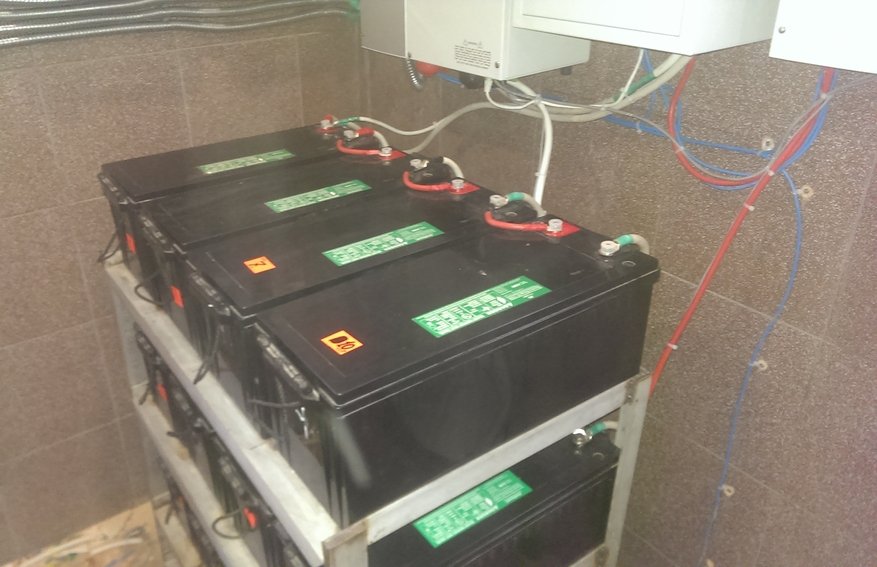

Аккумуляторная банка подсоединённая по схеме, позволяющей достичь максимальной равномерности заряда

Решение проблем

В результате работы с объектом было установлено два щита защиты – переменных и постоянных цепей.
Реализована защита постоянных цепей от короткого замыкания и от перенапряжения, которое может возникнуть вследствие непрямого удара молнии.
Переменные цепи защищены от перенапряжений, а также установлены реле контроля напряжения. Последняя манипуляция необходима дабы предотвратить выход со строя УЗИПов и всего оборудования, находящегося после них.
При разработке всей системы был принят неверный тип АКБ.

 Щит защиты и коммутации переменных цепей 2

Но мы уже столкнулись с существующим и эксплуатируемым объектом и исходя из текущей ситуации было принято решение о:
  • проведении цикла контрольно-восстановительных операций (поскольку разбаланс по блокам составил 0,6 В);
  • разработке схемы подключения накопителя позволяющей равномерно нагружать все отдельно взятые банки в составе блока и блоки в составе батареи.
При детальном изучении характеристик АКБ выяснилось, что два аккумулятора из 12-ти имеют емкость 31 и 40 А·час (напомним, что номинал по паспорту 200 А·час) и это всего лишь после года эксплуатации. Нами были предприняты меры по восстановлению и выравниванию характеристик АКБ и достигнут результат 190 А·час на самом слабом аккумуляторе. По результатам восстановительного цикла была составлена карта мощносных характеристик аккумуляторов по которой проводилось расположение отдельных блоков в новой схеме.

Гибридный преобразователь энергии (инвертор)  Аккумуляторные блоки

Относительно схемы подключения можно сказать следующее – изначально примененная схема – это три параллельно включенные ветки по 4 блока. Мы применили схему – по три параллельно-последовательного включения аккумуляторов.

Общая компоновка системы защиты от токов молний и импульсных перенапряжений

Итак, мы оценили работоспособность блока онлайн-трансляции данных. Параллельно осмотрели системы на правильность работы. В результате выявили ряд недостатков, погрешностей и проанализировали причины их возникновения. В итоге нашли правильное решение существующих проблем и полностью исправили все неполадки в работе системы.

Сроки выполнения работ:

Проектные работы – 2 рабочих дня
  • Выезд специалиста для осмотра объекта;
  • Обработка результатов осмотра объекта, выявление основных проблем;
  • Определение работ, которые необходимо провести;
  • Составление отчёта о проведении осмотра объекта;
Согласование проекта – ориентировочно 2 рабочих дня
Подготовительные работы к монтажу – 7 рабочих дней
  • Изготовление коммерсечкого предложения с указанием оборудования и материалов для проведения работ;
  • Закупка оборудования и комплектующих материалов.
Обслуживание АКБ – 6 рабочих дней
  • Тестирование АКБ;
  • Контрольно-восстановительный ремонт АКБ;
  • Выравнивание АКБ внутри сборки.

Монтажные работы 4 рабочих дня
