Адреса об'єкта
: с. Гатне, Київська обл., Україна

Специфіка об'єкта: будинок площею 160 м2.



Поставлені завдання:

  • Забезпечити високоефективну вентиляцію централізованого типу в приватному будинку.
  • Організувати рекуперацію тепла з метою економії на опаленні приміщень.
  • Спроектувати і реалізувати систему кондиціонування настінного типу.
  • Втілити інженерні системи, враховуючи технічні особливості будинку і дизайн-проект.


Результат роботи:

Система вентиляції

При проектуванні системи вентиляції, інженери базувалися на принципі поділу на зони – «чисті» та «брудні».

  • До «чистих зон» відносяться кімнати, де переважно перебувають мешканці. Туди необхідно активно подавати свіже повітря – завдання припливної вентиляції.
  • «Брудними зонами» називають приміщення, які мають потребу у видаленні повітря – кухні (особливо над кухонною поверхнею), ванни кімнати, санвузли, гардеробні, пральні тощо. У цих кімнатах необхідно організувати витяжну вентиляцію.

Для реалізації ефективної вентиляції на даному об'єкті була обрана централізована система на основі припливно-витяжної установки MAICO WS 320 KB і мережі повітропроводів від неї. Даний вид системи має ряд переваг:

  • Висока ефективність – такий підхід до організації вентиляції дозволяє забезпечити киснем всі необхідні зони, а також видалити неприємні запахи і підвищену вологість.
  • Прихований монтаж – система після завершення ремонтних робіт є практично непомітною, помітними залишаються лише дифузори.
  • Рекуперація – вентустановка MAICO WS 320 KB має ентальпійний пластинчастий рекуператор, який повторно використовує як тепло, так і вологу в приміщенні. Такий підхід дозволяє економити як на опаленні приміщення, так і на зволоження повітря у ньому.
  • Низький рівень шуму – завдяки шумоглушникам (160-900), а також ізоляції повітроводів, робота установки є практично непомітною для мешканців і не приносить дискомфорту.
Схема розташування системи вентиляції, Гатне

Витяжна вентиляція на даному об'єкті здійснюється:

  • Перший поверх – зона кухні і санвузла;
  • Другий поверх – ванна і гардероб.

Припливна вентиляція організована таким чином:

  • Перший поверх – кабінет, вітальня.
  • Другий поверх – спальні.

Переміщення припливного і витяжного повітря відбувається через оцинковані повітроводи. Внутрішні мають шумо- і теплоізоляцію зі спіненого поліетилену (8 мм), а зовнішні – з каучуку (19 мм).

Розподіл повітря в кімнатах здійснюється за допомогою лінійних дифузорів LOOK-CM виробництва фірми MADEL (20 см и 30 см). Забір і викид повітря ззовні здійснюється через решітки CVVX 160 Combi grille.



Обладнання:

  • Припливно-витяжна установка з рекуперацією тепла MAICO WS 320 KB
  • Лінійні дифузори MADEL LOOK-CM.
  • Вентиляційні решітки CVVX 160 Combi grille.

ПВУ MAICO WS 320 KB має невеликі габарити – 841х857х598 мм і легко вписалася в гардеробній. Підлогове розташування обладнання забезпечує легкий доступ до установки для обслуговування та заміни фільтрів.

Система кондиціювання

Кондиціонування на даному об'єкті проектувалось на основі мульти-спліт системи Daikin. Вона ефективно забезпечує охолодження приміщення і є економічною, так як відноситься до інверторного типу, а також оснащена функцыональною автоматикою.

Зовнішній блок розташований на зовнішній стіні першого поверху, а внутрішні блоки розміщені в спальнях і вітальні. Від внутрішніх блоків до зовнішнього прокладені фреонопроводи і дренажні трубопроводи.

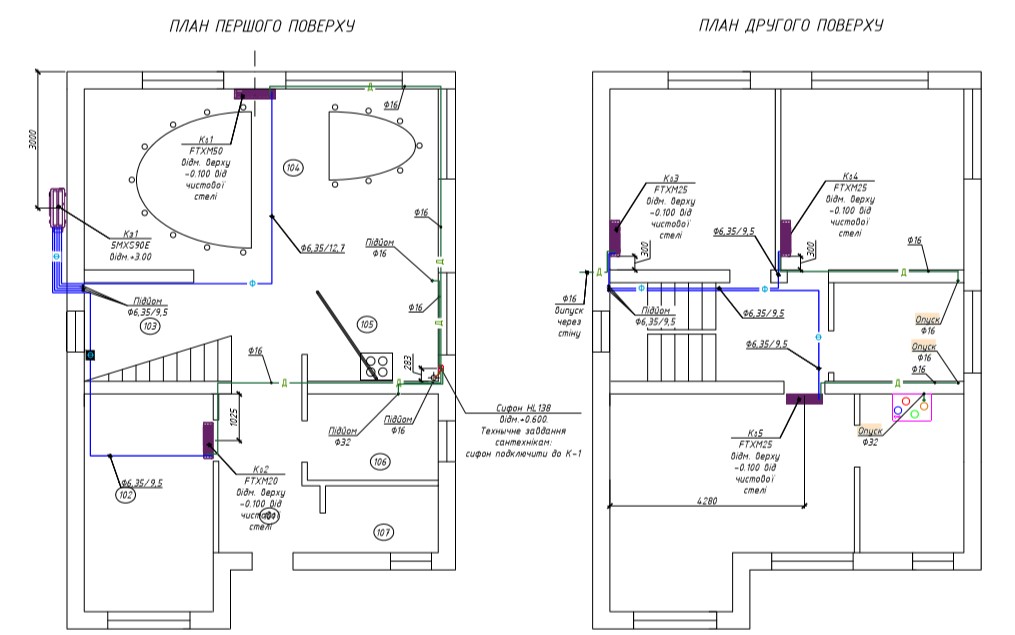

Схема розміщення системи кондиціонування, Гатне

Обладнання:

  • Внутрішній блок мульти-сплит системи Daikin SMXS90E
  • Внутрішні блоки мульти-спліт системи Daikin FTXM20/25/50
