Адреса об'єкта
: ЖК «Новопечерські Липки», м.Київ, Україна

Специфіка об'єкта: квартира площею 84 м2

Поставлені завдання:

  • Організувати ефективну вентиляцію в квартирі на базі припливно-витяжної установки з рекуперацією тепла.
  • Спроектувати та реалізувати систему кондиціонування на основі канальних кондиціонерів.
  • Інтегрувати парозволоження у систему вентиляції для підтримки оптимального рівня вологи в приміщенні.
  • Поєднати проект інженерних систем з дизайн-проектом інтер'єру.


Результат роботи:

Система вентиляції

Для організації ефективного повітрообміну в квартирі, проект ґрунтувався на принципі поділу на зони:

  • «Брудна» зона – гардеробна, ванна і кухня – реалізована витяжна вентиляція, аби видалити використане повітря і неприємні запахи над кухонною поверхнею, в гардеробі та санвузлі.
  • «Чиста» зона – вітальня, спальня – відбувається активна подача свіжого повітря, так як мешканці проводять там найбільше часу.
Схема кліматичних систем у квартирі
Креслення систем вентиляції, кондиціонування і парозволоження. Вентиляція: темно-синім - припливний повітропровід, червоним - витяжний повітропровід. Кондиціонування: блакитним - припливний повітропровід, зеленим - витяжний повітропровід.

У квартирі реалізований централізований вид вентиляції – припливно-витяжна установка Maico WS 320 KB від якої прокладена система повітропроводів по всій площі квартири. Таке рішення є оптимальним через кілька причин:

  • Ефективність – централізована система має високу продуктивність і на сучасному ринку інженерних систем є варіантом преміум-класу;
  • Прихований монтаж – згідно дизайн-проекту квартири, така система є оптимальним варіантом – всі повітроводи приховані за гіпсокартоном і невидимі, що з легкістю інтегрується у мінімалізм інтер'єру і заплановане освітлення.
  • Низький рівень шуму – одна з основних переваг низьконапірної системи – невисокий звуковий тиск. Крім того, всі повітроводи мають шумоізоляцію + з припливно-витяжною установкою використовуються шумоглушники. Все разом робить можливим безшумну роботу вентиляції без дискомфорту для мешканців.

Вентиляційна установка має невеликі габарити, тому розташована у гардеробній. З естетичних причин вона захована у шафі, передбаченій дизайн-проектом.

Для переміщення повітря використовуються повітроводи з оцинкованої сталі з ізоляційним покриттям зі спіненого поліетилену (8 мм). Для зовнішніх повітроводів використовується ізоляція із каучука (19 мм). Така ізоляція дозволяє досягти низьких показників шуму і високої надійності. Розподіл повітря в квартирі здійснюється за допомогою дифузорів Madel Look чорного кольору.


Дифузори в інтер'єрі
Реалізовані дифузори Madel Look у інтер'єрі квартири

Обладнання:

  • Припливно-витяжна установка з рекуперацією тепла MAICO WS 320 KB.
  • Витяжний вентилятор для ванної з таймером MAICO ER 60 VZC.
  • Дифузори MADEL LOOK



Система кондиціювання

На даному об'єкті була реалізована система кондиціонування на базі канальних кондиціонерів Daikin. Крім високої продуктивності, такий вид системи є прихованим, так як основні блоки кондиціонерів розміщені за гіпсокартоном, що має свої естетичні переваги.



Обладнання:

  • Daikin FDXS25F – низьконапірний кондиціонер, який обслуговує спальню. Розміщений за гіпсокартоном у ванній, для обслуговування автоматики та заміни фільтрів були передбачені сервісні люки на стелі.
  • Daikin FBA50D – середньонапірний кондиціонер, який охолоджує кухню і вітальню. Розташований у вбиральні.
  • Управління системою кондиціонування здійснюється через настінні пульти Daikin BRC 1E53.

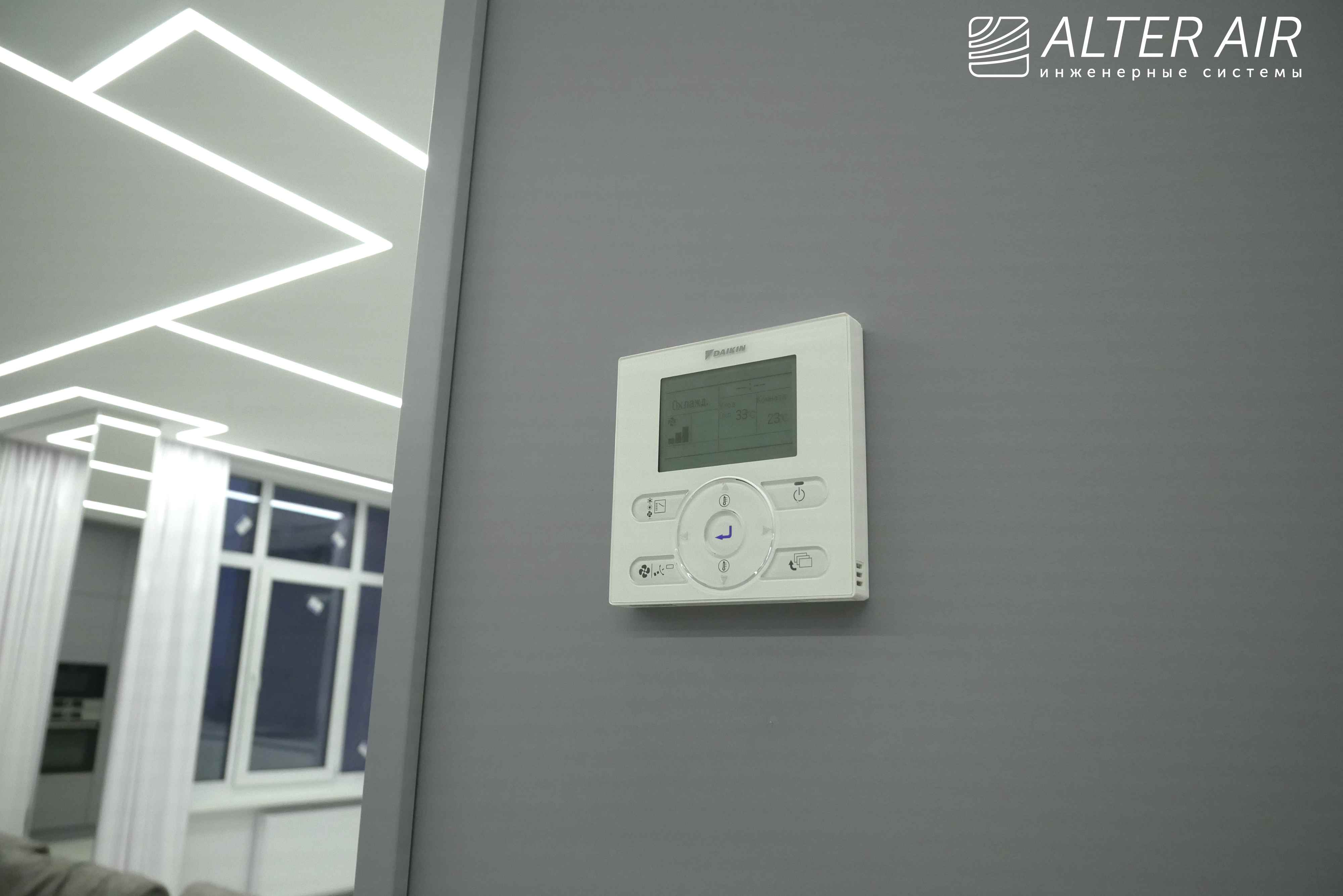

Настінний пульт управління системою кондиціонування Daikin BRC 1E53
Настінний пульт управління системою кондиціонування Daikin BRC 1E53


Система зволоження повітря

Для підтримки оптимального рівня вологості в квартирі, була реалізована система парозволоження, яка інтегрується до централізованої системи вентиляції. Таким чином через повітроводи надходить чисте і зволожене повітря.

  • Парогенератор Condair CP3 mini розташований також в гардеробній і захований у декоративній шафі, як і вентиляційна установка.

Така система зволоження повітря є високоефективною, але вимагає детальних розрахунків, аби забезпечити необхідною вологою приміщення, а також уникнути накопичення конденсату.



Відео-матеріали

Огляд реалізованих систем у готовому інтер'єрі


Процес реалізації внутрішніх комунікацій



Розробка проекту 25 робочих днів

Підготовчі роботи 10 робочих днів

Монтажні роботи 20 робочих днів.
