Система альтернативної енергетики в с. Гнідин. Інженерний консалтинг і перевірка об'єкту.

Наша компанія займається широким спектром робіт, серед яких важливе місце займає інженерний консалтинг та перевірка об'єктів.

Тому 15 жовтня 2015 року в нашу компанію звернувся один з володарів систем гарантованого електропостачання. Прохання полягало в оцінці працездатності блоку онлайн-трансляції даних з паралельним оглядом системи на правильність складання.

Після огляду об'єкта встановлено склад системи:

Акумуляторна батарея Everexceed ST12-200 – 15 шт;
Фотомодуль невідомої марки з потужністю 220-260 Вт монокристалічний – 12 шт;
Інвертор Schneider Electric Xantrex XW 6048 – 1 шт;
Контролер заряду АКБ Schneider Electric Xantrex XW МРРТ 60150 – 1 шт;
Системна панель Schneider Electric Xantrex XW SCP – 1 шт.

Виявлені помилки

У результаті детального дослідження системи були виявлені наступні помилки при проектуванні:

не передбачений захист постійних ланцюгів від короткого замикання;
не передбачений захист обладнання від непрямого удару блискавки (пасивний захист);
застосований тип акумуляторів не призначений для роботи в режимі системи економії енергії (банка акумуляторів перебуває в розбалансованому стані);
схема підключення блоку акумуляторів розроблена і застосована неправильно.

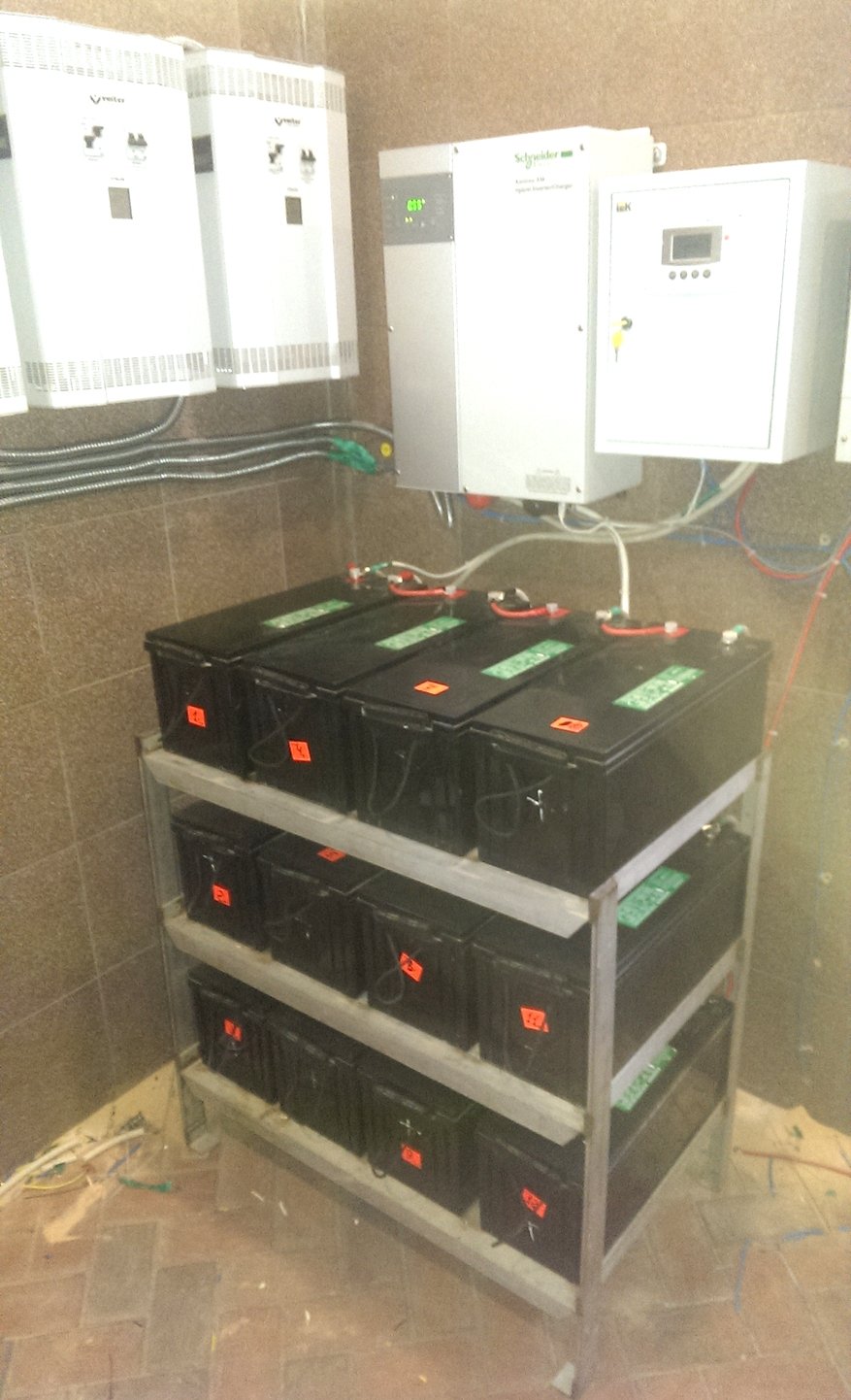

Аккумуляторная банка подсоединённая по схеме, позволяющей достичь максимальной равномерности заряда

Рішення проблем

В результаті роботи з об'єктом було встановлено два щита захисту – змінних та постійних ланцюгів.
Реалізований захист постійних ланцюгів від короткого замикання і від перенапруження, яке може виникнути внаслідок непрямого удару блискавки.

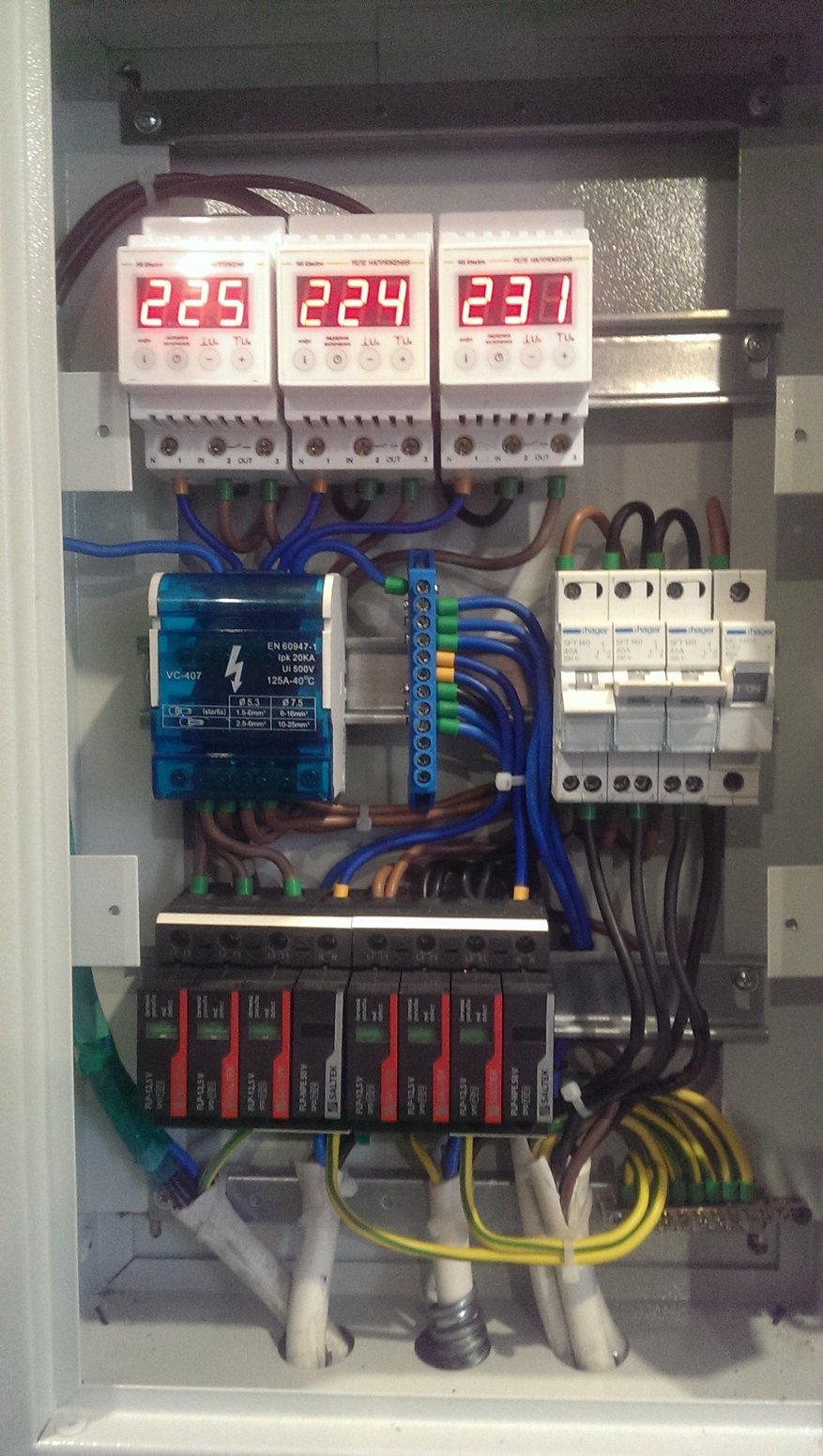

Змінні ланцюги захищені від перенапруг, а також встановлені реле контролю напруги. Останнє – необхідна маніпуляція, щоб запобігти виходу з ладу ПЗІПів і всього обладнання, що знаходиться після них.
При розробці всієї системи був прийнятий невірний тип АКБ.

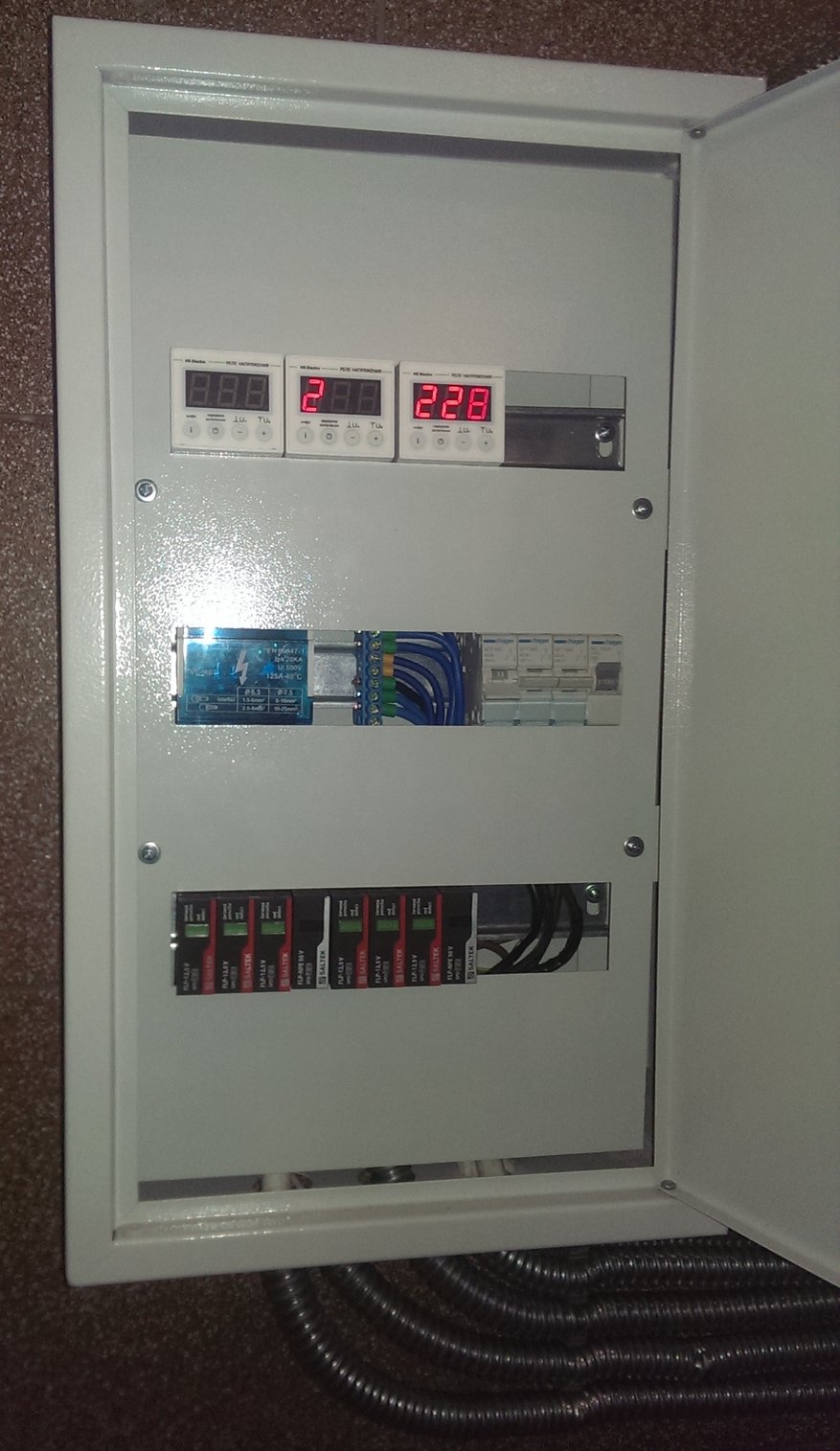

Щит защиты и коммутации переменных цепей 2

Але ми вже зітштовхувалися з існуючим й експлуатованим об'єктом та, виходячи з поточної ситуації, було прийнято рішення про:

проведення циклу контрольно-відновних операцій (оскільки розбаланс по блоках склав 0,6);
розробка схеми підключення накопичувача дозволить рівномірно навантажувати всі окремо взяті банки у складі блоку і блоки у складі батареї.

При детальному вивченні характеристик АКБ з'ясувалося, що два акумулятора з 12-ти мають ємність 31 і 40 А·год (нагадаємо, що номінал за паспортом 200 А·год) і це лише після року експлуатації. Нами були вжиті заходи щодо відновлення і вирівнювання характеристик АКБ і досягнутий результат 190 А·год на слабкому акумуляторі. За результатами відновного циклу була складена карта характеристик потужності акумуляторів, за якою проводилося розташування окремих блоків у новій схемі.

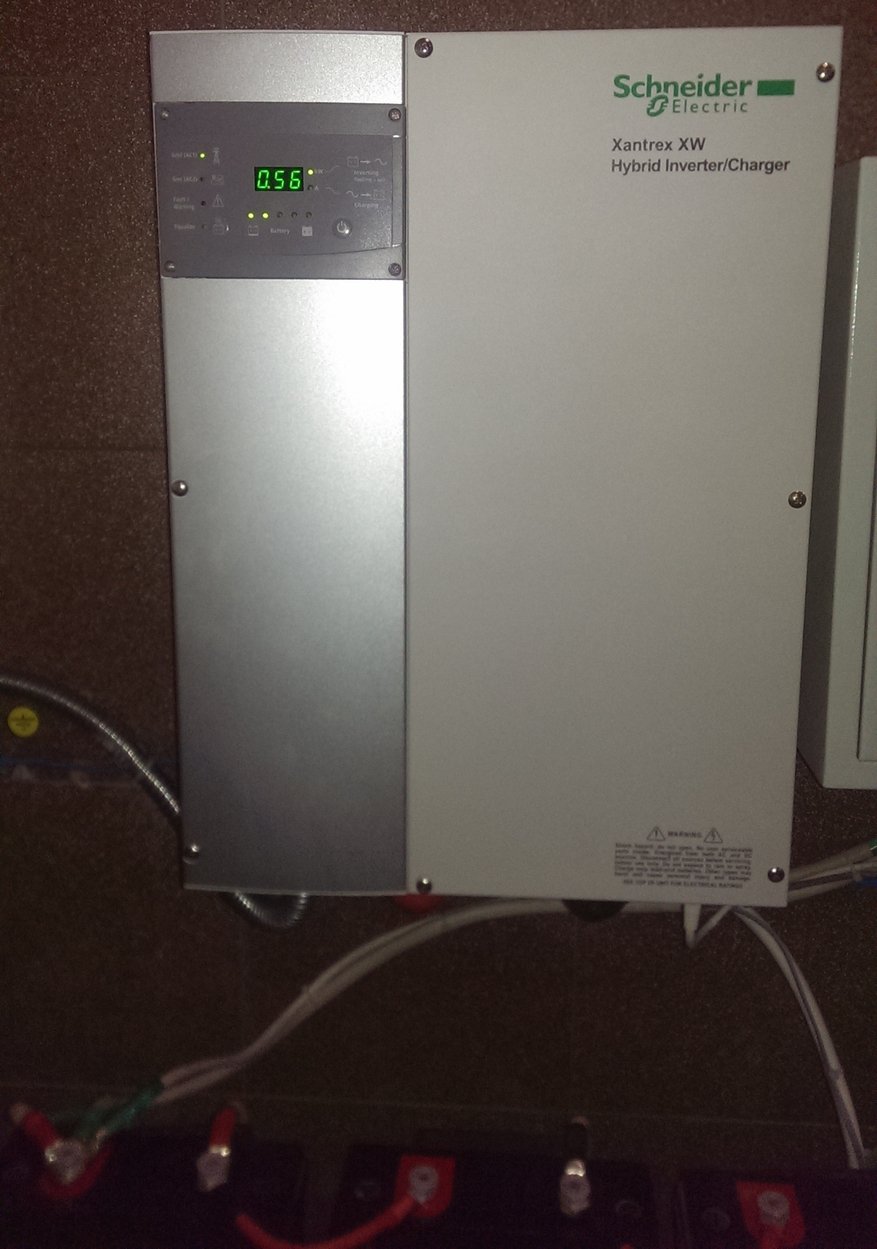

Гибридный преобразователь энергии (инвертор)

Відносно схеми підключення, можна сказати наступне – спочатку застосована схема – це три паралельно включені гілки на 4 блоки. Ми застосували схему – по три паралельно-послідовного включення акумуляторів.

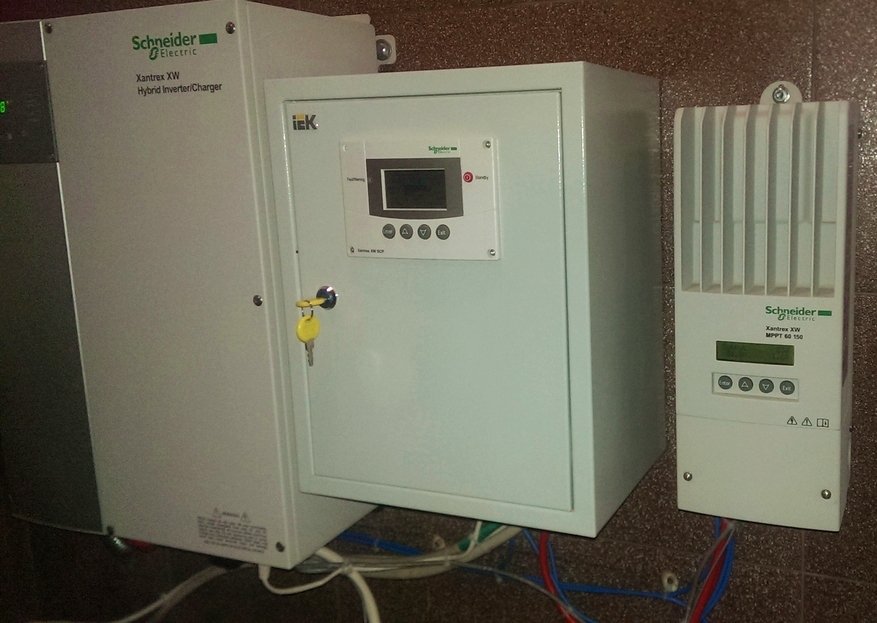

Общая компоновка системы защиты от токов молний и импульсных перенапряжений

Отже, ми оцінили працездатність блоку онлайн-трансляції даних. Паралельно оглянули системи на правильність роботи. У результаті виявили ряд недоліків, помилок і проаналізували причини їх виникнення. Як результат, знайшли правильне рішення існуючих проблем і повністю виправили всі недоліки в роботі системи.

Терміни виконання робіт:

Проектні роботи - 2 робочих дні

Виїзд фахівця для огляду об'єкту;
Обробка результу огляду об'єкта, виявлення основних проблем;
Визначення робіт, які необхідно провести;
Складання звіту про проведення огляду об'єкту.

Погодження проекту - орієнтовно 2 робочих дня
Підготовчі роботи до монтажу - 7 робочих днів

Розробка комерційно пропозиції із зазначенням обладнання та матеріалів для проведення робіт
Закупівля обладнання та комплектуючих матеріалів

Обслуговування АКБ - 6 робочих днів

Тестування АКБ
Контрольно-відновлювальній ремонт АКБ
Вирівнювання АКБ всередині складання

Монтажні роботи - 4 робочих дні
