Двухэтажный дом 280 м2, Green Hills, Киевская обл.

Кондиционирование и вентиляция в двухэтажном доме 280 м2,
Green Hills, Киевская обл.

Специфика объекта:

Адрес объекта:

Киевская обл. коттеджный городок Green Hills

Объект:

Двухэтажный жилой дом 280 м2

Год реализации:

2020 год

Поставленные задачи:

  • Спроектировать и установить приточно-вытяжную систему вентиляции на базе Maico WS 470 KBET.
  • Реализовать кондиционирование в доме, используя оборудование Daikin, внешние блоки 5MXS90 и внутренние FTXS25 (2 шт.), FTXS25 (2 шт.), FTXS71 (1 шт.) FVXG 50.

Сроки выполнения:

Проектирование:

1,5 месяца

Сбор комплектации для монтажа:

2 недели

Монтаж:

10 дней

Результат работы

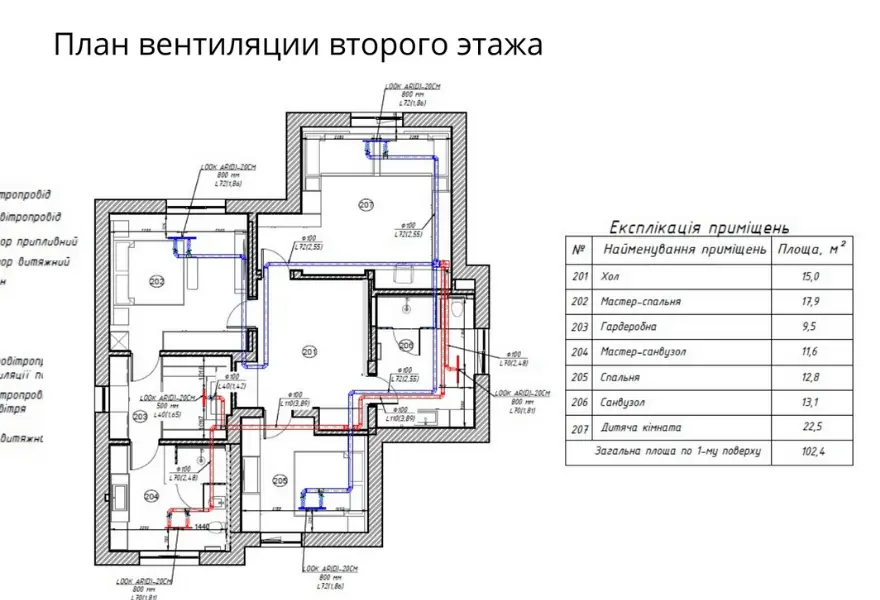

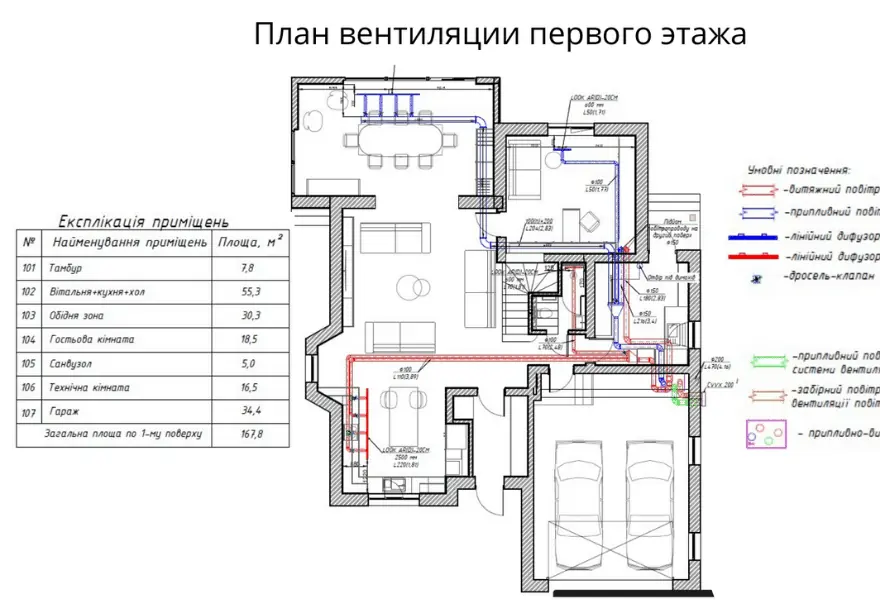

Система вентиляции

В доме была осуществлена централизованная система вентиляции на базе приточно-вытяжной установки от немецкого производителя Maico WS 470 KBET.

В системе предусмотрен энтальпийный теплообменник для рекуперации не только тепла, но и влаги. РТС калорифер, который предварительно нагревает систему, чтобы обезопасить ее от поломки, а также байпас – подает охлажденный воздух в дом, не пропуская его сквозь рекуператор.

Как и в предыдущих проектах, зоны дома разделены на «чистые» и «грязные». Как это работает? Все просто!

«Чистые зоны» – это спальни, гостиные, кабинеты и детские комнаты. Они нуждаются в круглосуточной подаче свежего очищенного воздуха, собственно он и подается данной системой.

А «грязные зоны», такие как ванные комнаты, санузлы, подсобки, гардеробные и т. д. чаще всего страдают от повышенной влажности, что влечет за собой: запахи, грибок, конденсат, аллергены и многое другое. В этих зонах вент. система забирает влагу, которая путем очистки и переработки, снова возвращается в дом. Это позволяет жильцам сэкономить на электроэнергии и увлажнении воздуха.

Воздух распределяется за счет линейных диффузоров скрытого монтажа Madel Look. На объекте уже размещены специальные адаптеры, в которые и будут устанавливаться диффузоры.

Все воздуховоды системы покрыты теплоизоляционным материалом из каучука "K-flex AIR"Δ=19 мм.

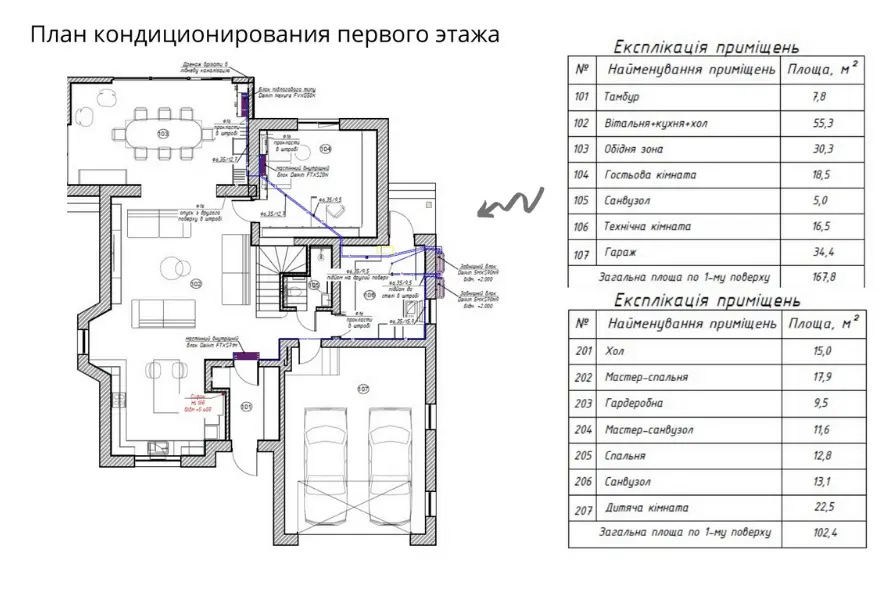

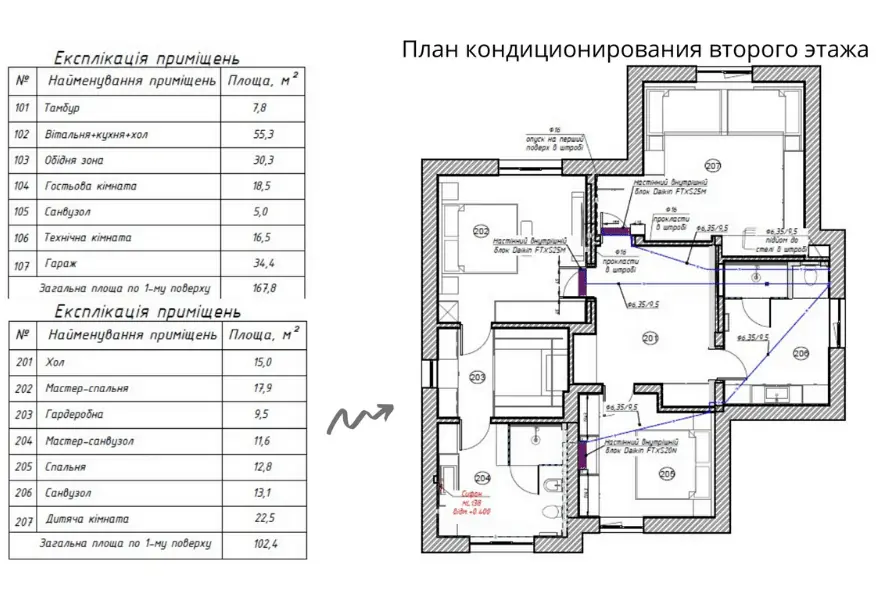

Система кондиционирования

Наши специалисты приняли решение использовать кондиционирование на основе оборудования Daikin. Охлаждение осуществляется с помощью мульти-сплит системы. К двум внешним блокам 5MXS90 подключено 5 внутренних блоков настенного монтажа FTXS25 – (2 шт.), FTXS25 –  (2 шт.), FTXS71 (1 шт.) а также FVXG 50 (дизайнерский блок напольного типа). Управление кондиционеров осуществляется с помощью комнатных термостатов.

Особенностью дома является разная высота пола между обеденной зоной и гостинной. Наши инженеры вышли из этой ситуации, установив дизайнерский кондиционер напольного типа FVXG 50, распределяющий воздух от пола до потолка, направляя его по комнатам. Преимуществом данного оборудования является его минимальный уровень шума. Вся техника выполнена в лаконичном белом цвете.

Сейчас в доме сделаны закладки фреоновых магистралей и дренажных систем.

Итог

Использованное оборудование

  1. приточно-вытяжная установка Maico WS 470 KBET – техническое помещение (первый этаж);
  2. внешний блок кондиционера Daikin 5MXS90 – на фасаде технического помещения (первый этаж);
  3. внутренние блоки кондиционера Daikin FTXS20 – гостиная комната (первый этаж), спальня (второй этаж);
  4. внутренние блоки кондиционера Daikin FTXS25 – мастер-спальня, детская комната (второй этаж);
  5. внутренний блок кондиционера Daikin FTXS71 – гостиная + кухня + холл (первый этаж);
  6. внутренний блок кондиционера Daikin FVXG 50 – обеденная зона (первый этаж);
  7. линейные диффузоры Madel Look –размещены по всему дому.

Планируете приобрести систему вентиляции или кондиционирования? Звоните по номеру 0-800-33-08-28 и наши специалисты с радостью проконсультируют вас и помогут в подборе техники, учитывая все ваши пожелания и специфику предполагаемого помещения.
