МОНТАЖ СИСТЕМ ВЕНТИЛЯЦИИ

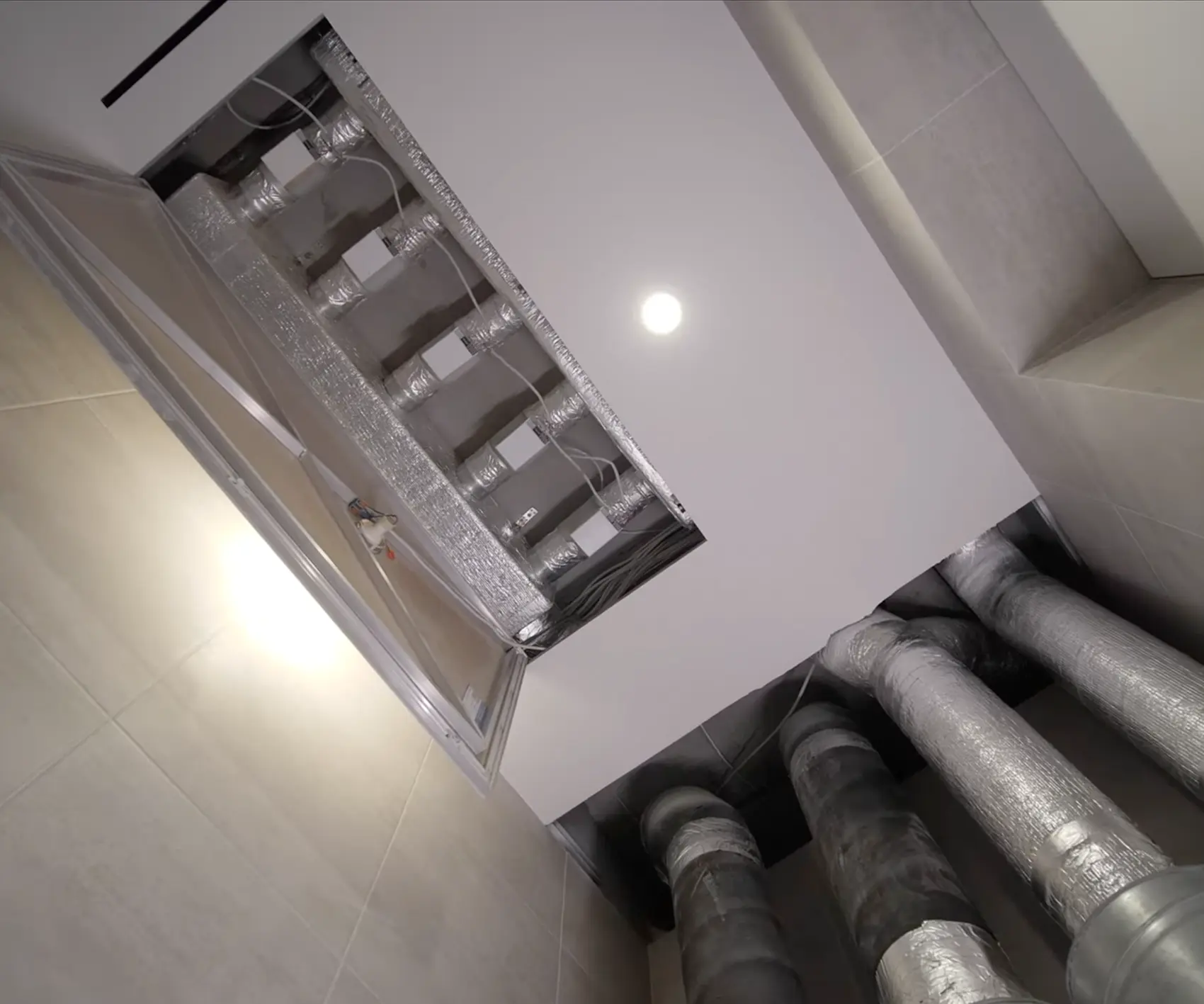

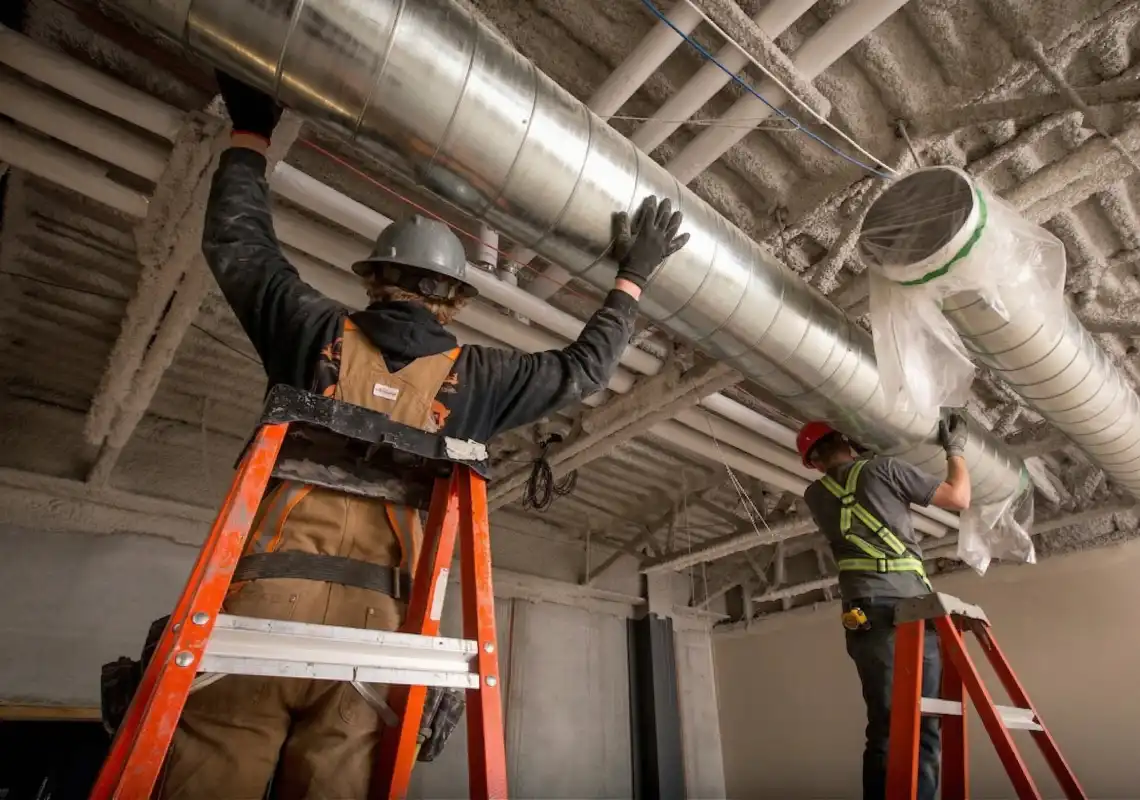

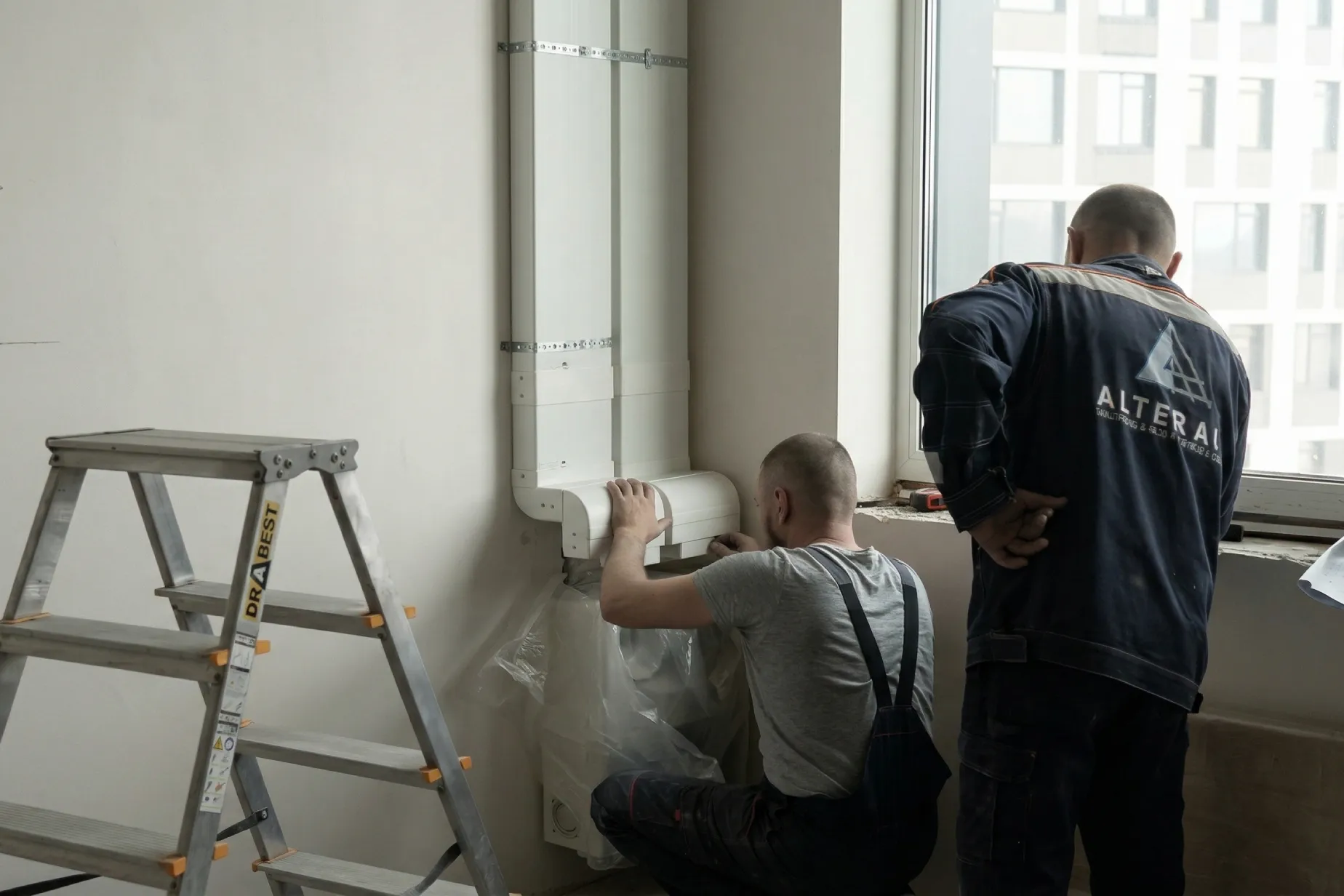

Воздуховоды монтируются в подпотолочной зоне и если помещение не является большим торговым центром с высоким потолком (или складом), то после отделочных работ они оказываются скрытыми за подшивными или кассетными потолками. Эта мера служит не только для эстетичности, но и для того что бы минимизировать шум от системы вентиляции. Вместе с воздуховодами обычно монтируются специальные шумоглушители (если в них есть надобность) и электрические или водяные подогреватели. Для выхода воздуховодов на улицу и прохода их по помещениям в стенах и перегородках пробиваются отверстия.

Сами воздуховоды различаются по виду – бывают гибкие и жесткие, круглой и прямоугольной формы. Гибкие гофрированные воздуховоды имеют меньший срок эксплуатации и для определённых целей плохо подходят. Выбор типа воздуховода проводится исходя из бюджета объекта и особенностей проекта.

Для примера предлагаем рассмотреть схему размещения воздуховодов для конкретного объекта. Были применены жесткие воздуховоды круглой и прямоугольной форм.

​

Деталировка воздуховодов включает в себя чертежи всех составных частей сборочных единиц и для конкретно взятого объекта выглядит таким образом:

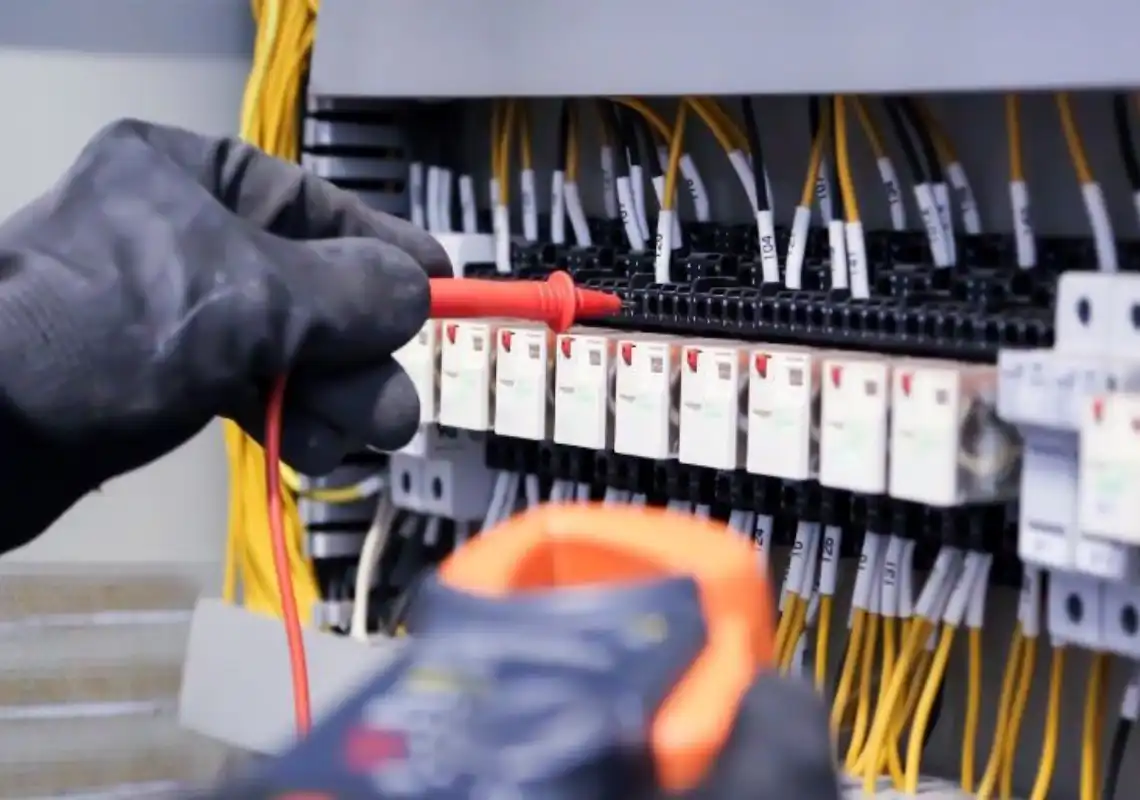

Происходит подключение установки к электросети и разводка сигнальных и силовых кабелей системы автоматики:

• подключаются калориферы,
• выводятся кабеля на пульты управления,
• ставятся необходимые защиты.

Силовые кабели подводятся к месту установки щита управления.

На данном этапе закладываются:

• элементы системы автоматики,
• трубопроводы системы теплоснабжения или холодоснабжения,
• монтируются элементы регулирования – воздушные клапаны и дроссель-клапаны.
• а также осуществляется монтаж воздураспределяющих устройств и анемостатов.

После того, как потолок помещения сделан (опущен), а специальные адаптеры под решетки смонтированы в запотолочной зоне, можно приступать к монтажу решеток или анемостатов.

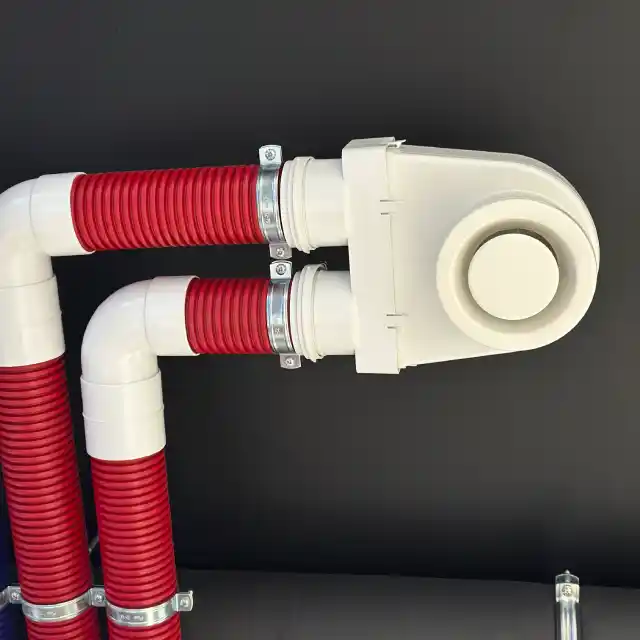

Анемостаты возможно подключать прямо к воздуховодам соответствующего диаметра, но правильнее это делать через специальный адаптер – пленум.

Вот пример деталировки по пленум-боксам (воздухораспределяющее устройство), который получают монтажники перед началом работ.

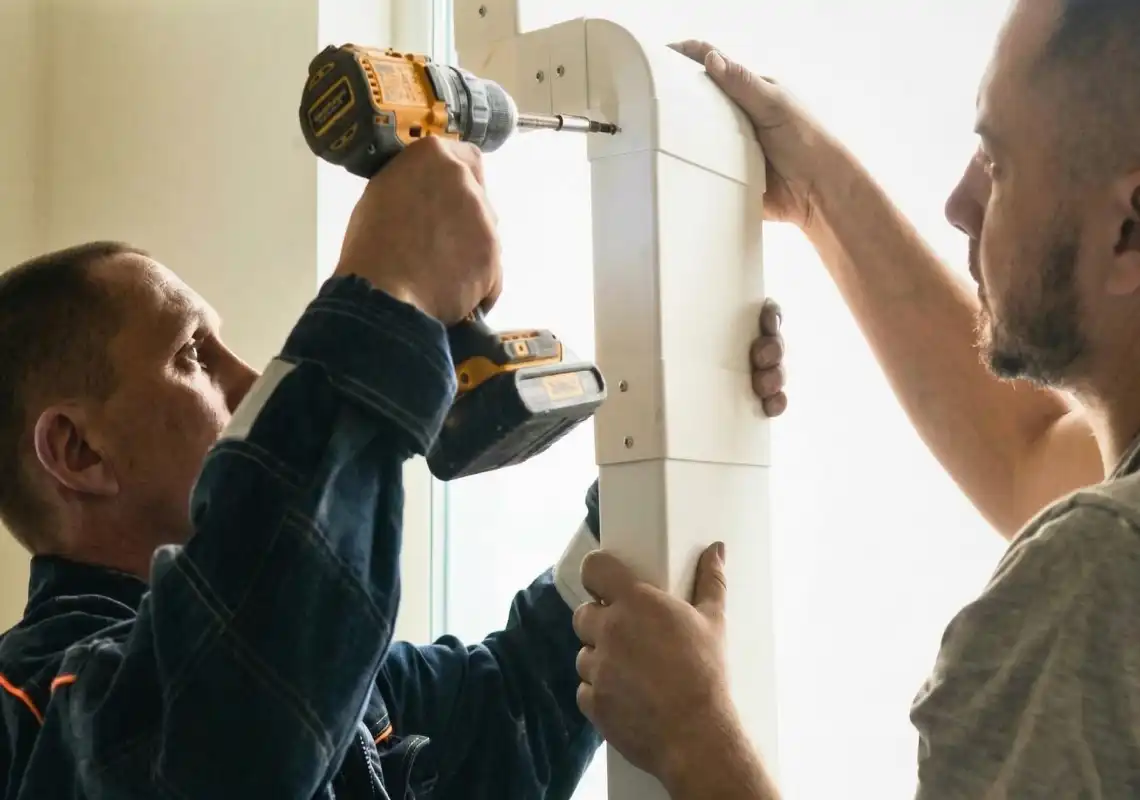

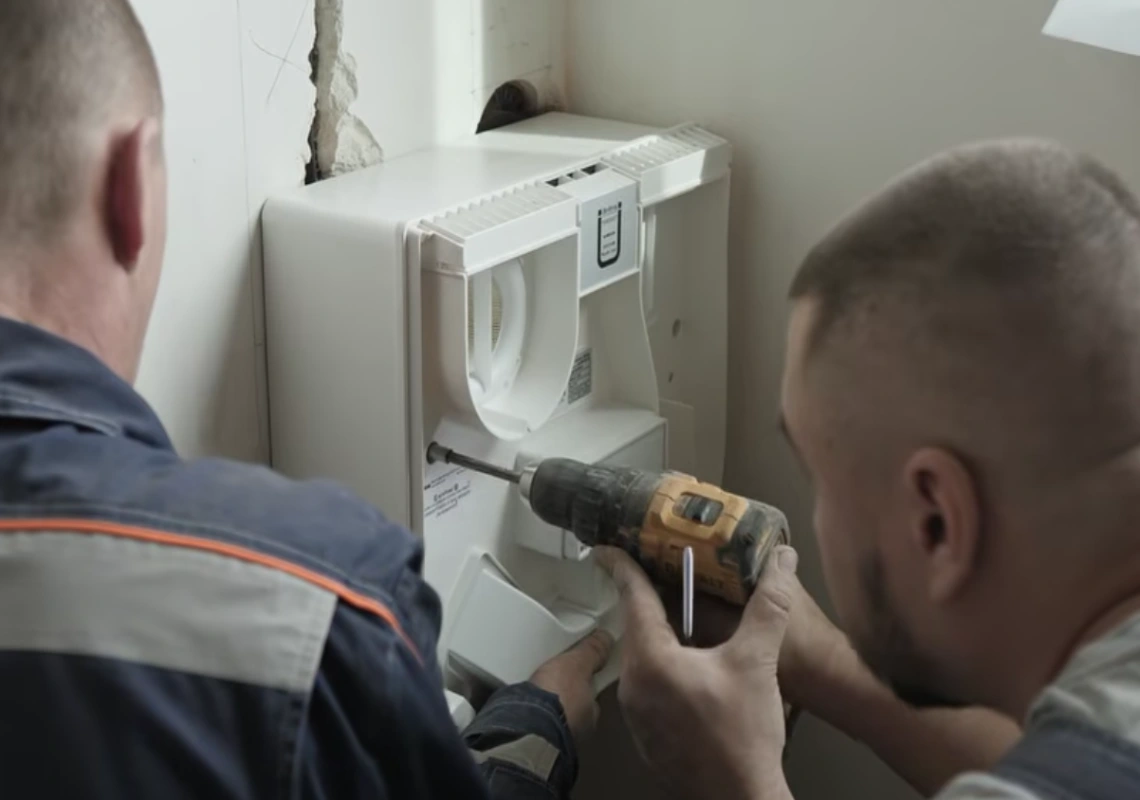

Установка бытовых вентиляторов, нагревателей, фильтров, обратных клапанов, шумоглушителей, а также дополнительных устройств:

• шиберов (электрических или механических) для регулирования распределения воздуха;
• дополнительные температурные датчики,
• датчики влажности,

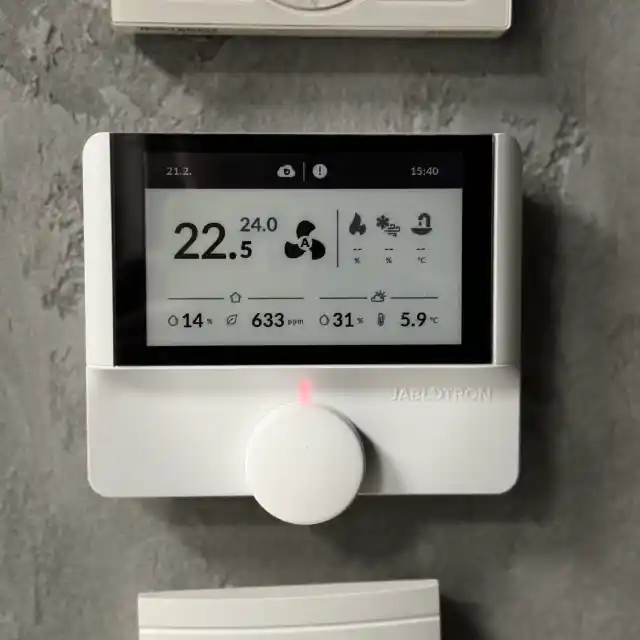

• датчики качества воздуха,
• противопожарные датчики и т.д.

Если на объекте система вентиляции реализована на базе приточно-вытяжной установки, то в зависимости от ее мощности и рассчитывается стоимость монтажных работ.

Наиболее распространенными являются приточно-вытяжные установки с рекуперацией тепла, которые позволяют не только контролировать воздухообмен, но и работают с использованием утилизированного тепла комнатного воздуха. За счет этого достигается отличная экономия (до 40%) на энергоресурсах, затраченных на работу установки.

​Во время пусконаладочных работ осуществляется подключение питающих кабелей системы, запуск, настройка и отладка рабочей системы приточно-вытяжной вентиляции. Если все этапы монтажа соблюдены, установка будет работать бесперебойно и эффективно.
