Установка радиаторов отопления

Установка радиаторов отопления
Доступные цены на монтаж
Выполнение работ в четкие сроки
Квалифицированная команда монажников
Гарантия выполненных работ

Типы монтажных работ

Виды отопительных систем

Система отопления не будет полной без специальных устройств, распределяющих тепло по комнатам. Речь идет о радиаторах и их установке. Правильный монтаж и подключение гарантирует тепло и комфортную температуру в помещении, а также эффективную эксплуатацию отопительной системы.

Перед тем, как приступить к установке радиаторов, разберемся в видах систем отопления. Ведь для каждой из них характерен свой тип подключения.

Различают два вида: однотрубная и двухтрубная отопление.

Однотрубное отопление представляет из себя одну трубу, в которой по кругу циркулирует вода. К одной трубе, которая проходит по периметру всего жилого здания, подсоединяются радиаторы. Теплоноситель от котла последовательно поступает в каждый радиатор, затем возвращается обратно в котел. Такой цикл повторяется по кругу.

Из преимуществ такого вида отопления следует выделить простоту конструкции, относительно небольшая стоимость и экономичность конструкции.

Недостатки: так как тепло поступает к радиаторам по очереди, то каждый последующий будет холоднее предыдущего. Разница температур между первым и последним радиатором зависят от продолжительности магистрали, диаметра трубопровода и скорости теплоносителя. Не представляется возможным регулировать температуру в отдельном радиаторе.

Двухтрубный вид отопления подразумевает наличие двух трубопроводов, один из них подает горячую воду к радиаторам, а второй – отводит холодную воду от радиатора, так называемая «обратка».

Преимущества такой системы отопления: есть возможность подавать теплоноситель в каждый радиатор отдельно. Соответственно, можно регулировать температуру отдельно по комнатам. При выходе из строя одного или нескольких радиаторов, система отопления продолжит свою работу и на время ремонтных работ нет необходимости останавливать систему.

Типы подключений радиаторов отопления

Последовательное и одностороннее боковое подключение радиаторов


Рассмотрим актуальные типы установки радиаторов отопления к системе трубопроводов:

Для однотрубной системы отопления.

Последовательное подключение используется только для однотрубных систем отопления, это самое экономное решение по стоимости материалов – протяжённость трубопроводов меньше в два раза, но и эффективность с практическим отсутствием возможности регуляции оставляет желать лучшего. Самый первый радиатор в системе будет самый горячий, а замыкающий самый холодны – разница может достигать до 10 градусов по Цельсию, ведь используется одна всего одна магистраль для теплоносителя. По причине дешевизны это одна из самых распространённых систем отопления в старых многоквартирных домах и частных домов старой постройки. Однако специалисты компании Альтер Эйр, для новых объектов не рекомендуют её использовать.

Для двухтрубной системы отопления.

Одностороннее боковое подключение предполагает соединение подводящей трубы к верхнему патрубку, а отводящей остывающую воду – к нижнему с той же стороны радиатора. Однако, для длинных многосекционных радиаторов это не самый оптимальный способ подачи теплоносителя, в таком случае может потребоваться удлинитель протока воды для равномерного прогрева всех секций.

Нижнее подключение – актуально в случае если трубопровод будет скрыт под плинтусом или под настилом пола. Такой подход самый эстетичный и в то же время самый неэффективный, потери в таком случае могут составлять до 15%. Оба патрубка (подачи и обратки) располагаются снизу и вертикально направляются в пол.

Диагональное подключение – такой способ считается эффективным и способствует равномерному распределению теплоносителя в радиаторе. Горячая вода поступает в верхний патрубок, выталкивая при этом холодную через нижний патрубок. То, как относятся к друг другу нижний и верхний патрубки по отношению к устройству и дало определение название такого вида подключения.

Стоит отметить, что двухтрубная система отопления имея две магистрали, для подвода для горячей и отвода остывающей воды, позволяет регулировать подачу тепла для каждого радиатора и обеспечивать при необходимости одинаковую температуру у них.

Примеры монтажа радиатора в зависимости от места и способа установки

Почему не стоит заниматься установкой радиаторов отопления самостоятельно?

  1. Для того чтобы с высокой точностью достичь герметичности соединений, не повредив их при этом, потребуются динамометрические ключи и навыки работы с ними.
  2. Опрессовка системы отопления требует специального насоса для проверки на наличие утечек в системе.
  3. Для установки монтажных кронштейнов необходим перфоратор.
  4. В зависимости от выбранного варианта радиаторов может потребоваться сварка металлических труб или пайка пластиковых, что так же требует дорогостоящих инструментов и навыков работы с ними.
  5. И наконец - готовы ли вы переносить и подвешивать тяжёлые чугунные батареи с риском надорвать спину?
Почему мы?
01

Полный процесс осуществления климатической системы - от идеи до монтажа.

02

Наши специалисты реализуют все основные климатические системы в доме - от вентиляции до автоматизации.

03

Предоставляем инженерные услуги с 2008 года - более 2000 довольных клиентов.

04

Обеспечим полный технический контроль инженерных систем на объекте - для клиентов и смежных организаций.

Наши проекты

Лучшее доказательство нашего профессионализма - реализованные объекты

Система вентиляции, кондиционирования и отопления в квартире, ЖК "Новопечерские Липки"

  • Кухня
  • Обеденная зона
  • Гардероб
  • Гостиная
Приточно-вытяжная общеобменная система вентиляции Maico WS 320 КВ

Приточно-вытяжная установка Maico WS 320 КВ с рекуперацией тепла, предназначена для обеспечения правильного воздухообмена в жилом или коммерческом помещении. В данном устройстве индекс KB указывает на наличие встроенного калорифера и байпаса.

Кухонный смеситель MOONY

Смеситель для мойки, однорычажный, с поворотным изливом диаметром 28 мм, с двойным потоком для чистой воды. Включение и выключение воды производится с помощью одного хромированного рычага. Утонченный дизайн и прочные материалы, обеспечат надежность работы смесителя на многие годы.

Привод для воздушных заслонок Belimo

Предназначен для управления воздушными заслонками. Может использоваться в системах как вентиляции, так и кондиционирования. Привод выполняет защитную функцию от обмерзания или задымления.

Шумоглушители Salda

Шумоглушители Salda используется для снижения звукового давления в вентиляционных каналах круглого сечения. Обеспечивают тихую работу вентустановки, монтируются на каждом из входов воздуха в вентустановку. В данном случае предусмотрено 4 шумоглушителя.

Внутрипольный конвектор Kampmann Katherm QK

Тепловой конвектор Kampmann Katherm QK - качественная техника, для обогрева помещений. Имеет функцию принудительной конвекции (встроенный вентилятор), что объединил в себе ЕС-технологии вентиляторов вместе с плавным регулированием его оборотов (система управления KaControl). Такое решение позволяет повысить энергоэффективность до максимального уровня. Кроме того, это гарантирует более тихую работу без дискомфорта для жильцов.

Линейные диффузоры скрытого монтажа TROX

Щелевые диффузоры Trox применяются в помещениях бытового и административного типа, а монтируются в подвесных потолках. В конструкцию входят направляющие лопатки (по умолчанию – черного цвета, по заказу цвет может быть другой), статическая камера с патрубком. Данные устройства применяются в системах приточной и вытяжной вентиляции. Их преимуществом является возможность точного направления воздушного потока. Корпус щелевых диффузоров Trox изготовлен из высококачественного алюминия.

Канальный кондиционер Daikin FDXM25

Daikin FDXM25 - внутренний блок канального типа, предназначен для помещений площадью до 25 м2. Блок был размещен в запотолочном пространстве, делая комнату визуально свободнее без лишних деталей и техники. Может работать на охлаждение, обогрев или осушение воздуха.

Дизайнерский радиатор Jaga Strada

Радиаторы Jaga Strada отличаются высокими тепловыми показателями и стильным дизайнерскими исполнением: теплообменник способствует максимальной выработке тепла при минимальных затратах электрической энергии, а панели, в сочетании со стильной решеткой, придают прибору изящный вид. Могут комбинироваться с конденсационными котлами, быстро реагируют на изменения температуры помещения.

Линейные диффузоры скрытого монтажа TROX

Щелевые диффузоры Trox применяются в помещениях бытового и административного типа, а монтируются в подвесных потолках. В конструкцию входят направляющие лопатки (по умолчанию – черного цвета, по заказу цвет может быть другой), статическая камера с патрубком. Данные устройства применяются в системах приточной и вытяжной вентиляции. Их преимуществом является возможность точного направления воздушного потока. Корпус щелевых диффузоров Trox изготовлен из высококачественного алюминия.

Система вентиляции, кондиционирования и отопления в квартире, ЖК "Новопечерские Липки"

Инженерные системы в офисе Альтер Эйр

  • Переговорная
  • Шоурум
  • Open-space
ПВУ Jablotron Futura L с модулем Cool Breeze

Jablotron Futura L - инновационная приточно-вытяжная установка, обеспечивающая вентиляцию в доме, квартире или офисе. Подает в помещения свежий отфильтрованный воздух и удаляет отработанный. Она автономна и интеллектуальна, интегрируется с системой умного дома и управляется с помощью мобильного приложения. Сама уведомляет хозяев о необходимости замены фильтров или возникших неполадках. Модуль Jablotron CoolBreeze (белый блок сверху установки) работает вместе с Jablotron Futura, охлаждая или нагревая воздух в зависимости от сезона или личных предпочтений владельцев.

Тепловой насос воздух-вода Viessmann Vitocal 100S

Тепловой насос Viessmann Vitocal 100-S AWB-M 230V 101.A04 "воздух-вода" предназначен для обеспечения системы отопления и горячего водоснабжения. Состоит из 2 отдельных блоков - внутреннего (который размещен в нашем офисе) и внешнего (размещен на наружной стене здания). Между собой они соединяются с помощью фреонопроводов. По ним во внутренний блок перемещается хладагент (R410A) с высокой температурой, отдавая тепло в систему.

Распределительная гребенка Uponor

Распределительные гребенки Uponor - это скандинавский подход к отоплению. Являются элементом теплого пола и способствуют качественному и эффективному обогреву дома или квартиры. Выпускаются для горячей и холодной воды, могут соединяться между собой и полностью исключают риск прорыва труб.

Насосная группа Meibes

Насосная группа Meibes используется для поддержания температуры и подачи воды в системе отопления. Позволяет точно управлять теплоносителем и регулировать его параметры. Отличается высокой надежностью и стабильностью работы, с ее помощью легко управлять температурой теплоносителя. Интегрируется практически в любую современную систему отопления, особенно широко используется в контуре "Теплый пол".

Насос Grundfos UPS 25/6

Циркуляционный насос Grundfos UPS 25/6 - малогабаритный и практически бесшумный, отличается экономным потреблением электроэнергии. Применяется для циркуляции воды в системах отопления, в том числе в системах обогрева полов, и горячего водоснабжения. Насос Grundfos UPS 25/6 легко подключается и регулируется вручную.

Uponor Smatrix Base Контроллер X-145 Bus 6X

Uponor Smatrix Base - это система интеллектуального управления температурой воздуха в помещениях. Показывает необходимость отопления или охлаждения воздуха, позволяет включать и выключать экономный режим в отдельных комнатах, имеет 7 программ планирования и несколько режимов управления - для температуры в помещениях, для температуры полов и т. д.

VAV-клапаны Jablotron VarioBreeze

Jablotron VarioBreeze – это VAV-клапан переменной подачи воздуха, один из компонентов VAV-системы. Представляет собой регулирующую заслонку, которая корректирует расход воздуха в конкретном помещении – от полной подачи до перекрытия воздушного потока. То есть позволяет реализовать зональную вентиляцию с переменной подачей свежего воздуха.

Насосная группа Meibes

Насосная группа Meibes используется для регулировки температуры и подачи воды в системе отопления. Она позволяет точно управлять теплоносителем и регулировать его параметры. Отличается высокой надежностью и стабильностью работы, с ее помощью легко управлять температурой теплоносителя. Интегрируется практически в любую современную систему отопления.

Медные трубы системы отопления

При организации инженерных систем все обвязки котельных мы делаем на меди. Этот материал не боится перепадов температуры, не поддается негативному воздействию ультрафиолетовых лучей и имеет термин эксплуатации 50 лет, что сравнимо со сроком службы жилых объектов. Медные трубы обеспечивают надежность и долговечность всей системы.

Бак расширительный Zilmet CAL-PRO 35 л

Расширительный бак Zilmet CAL-PRO на 35 л предназначен для компенсации изменения объема воды в системе отопления. Он предотвращает перепады давления и помогает снизить потребление энергии. Используется вместе с котлами и насосами. Баки бренда Zilmet отличаются высокой прочностью, износостойкостью и антикоррозийными свойствами.

Аккумулирующий бак Drazice UKV 102

Аккумулирующий бак Drazice UKV 102 предназначен для аккумулирования избыточного тепла от теплогенератора системы отопления (в нашем случае - теплового насоса). Он изготовлен из стали, внутренняя поверхность остается не обработанной. Покрыт несъемной полиуретановой теплоизоляцией. Мы отдаем предпочтение бренду Drazice при реализации систем с нагревательными элементами.

Шумоглушители для воздуховодов

Шумоглушители для воздуховодов необходимы для того, чтобы снизить уровень шума. В офисных помещениях это требование особенно актуально. Шумоглушители монтируются в воздуховодах непосредственно за вентиляционным агрегатом и значительно снижают уровень шума в вентканалах. В проектах мы используем самые качественные шумоглушители известных марок, например - Systemair.

Линейный потолочный диффузор TROX

Линейные диффузоры TROX - это стиль и комфорт в офисе и доме. С их помощью реализуется идеальное распределение воздуха с потолка. Поступающие воздушные струи смешиваются с воздухом в помещении в непосредственной близости от диффузора. Благодаря этому исключается эффект сквозняка.

Каучуковая изоляция на воздуховоды

Для воздуховодов мы используем изоляцию из вспененного каучука. Она надежно защищает трубопроводы от образования конденсата, отличается легкостью, долговечностью и стойкостью к агрессивным средам. Имеет низкую теплопроводность, высокую эластичность и пароизоляционные свойства. Каучуковая изоляция - отличное долгосрочное решение для изоляции вентиляционного оборудования.

Инженерные системы в офисе Альтер Эйр

Обзоры реализации
климат-систем

Монтаж систем отопления в будущем офисе Альтер Эйр!
Автор записи
Реализация отопления, водоснабжения и канализации в доме (Зеленый Бор)
Автор записи
Реализация системы отопления и водоочистки в двухэтажном доме коттеджного городка «Межречье»
Автор записи
Хотите ощутить работу климат-систем?

Оставляйте заявку и посетите наш шоу-рум, где установлены все инженерные системы и вы сможете наглядно оценить их работу до заказа вентиляции у себя.

Этапы монтажных работ

Мы выстроили процесс, который гарантирует результат
01
Разметка

Разметка

Разметка мест установки оборудования согласно плана.

02
Установка монтажных кронштейнов и радиаторов

Установка монтажных кронштейнов и радиаторов

Установка монтажных кронштейнов в стену для труб и радиаторов, если радиаторы слишком тяжёлые для вашего типа стены могут быть использованы напольные подставки (актуально если стена из дерева, а радиатор чугунный). Установка радиаторов отопления и труб на монтажные кронштейны

03
Соединение и герметизация

Соединение и герметизация

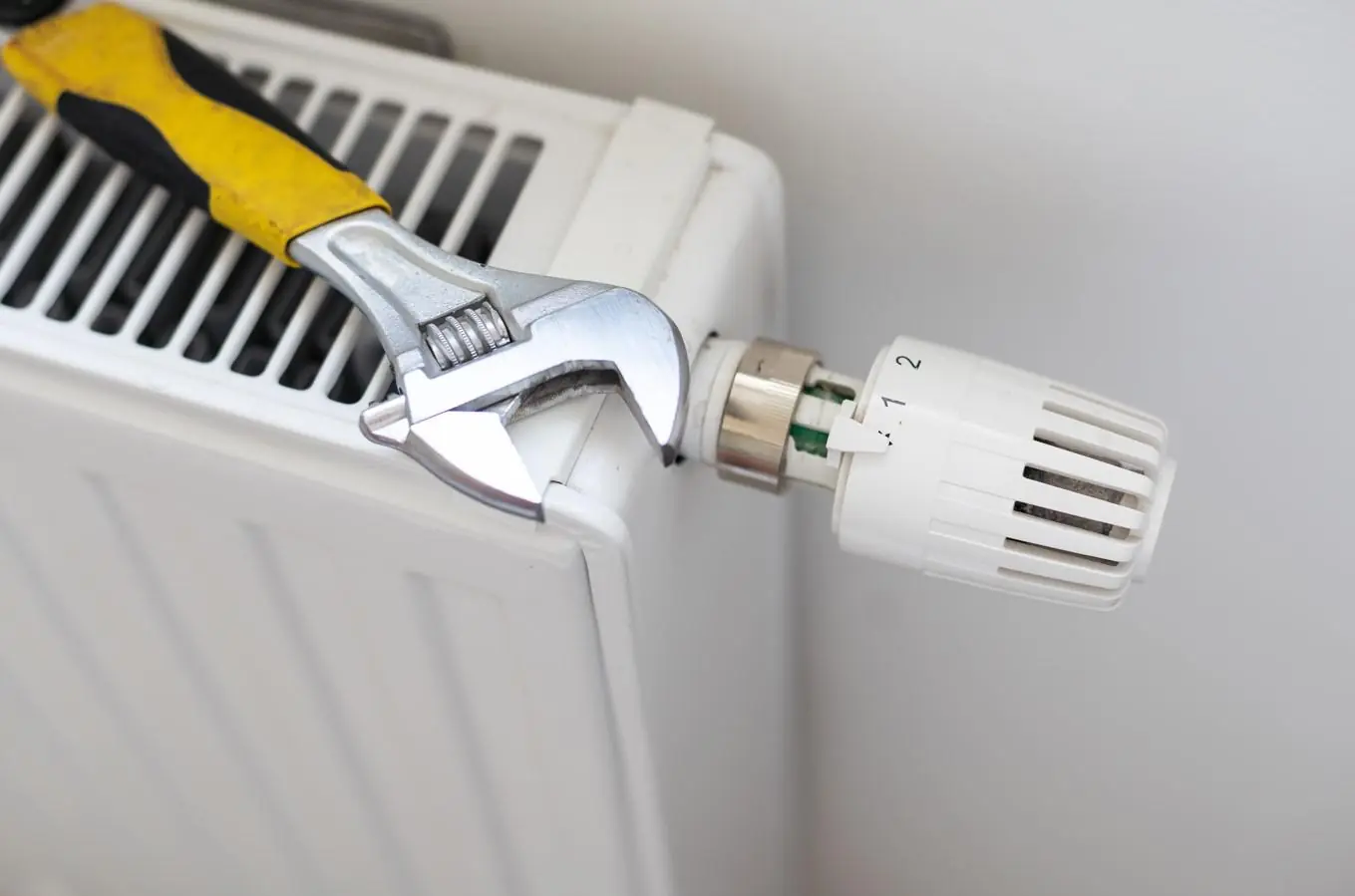

Соединение резьбовых подключений, запорной арматуры, кранов Маевского, при необходимости пайка или сварка труб и герметизация всех соединений. Если речь идёт об однотрубной системе – устанавливается байпас. После этого проводится опрессовка.

Установка радиатора

Стоимость установки радиаторов отопления в ООО "Альтер Эйр"

Стоимость установки радиаторов отопления может отличатся в зависимости от типа техники и ее количества.

Цены на монтаж

Монтаж радиатора 11 и 22 тип до 1200
шт.
2 000 грн
Монтаж радиатора 22 и 33 тип от 1200
шт.
3 000 грн
Монтаж радиатора 33 тип до 1200
шт.
2 400 грн
Монтаж радиатора Jaga Strada тип 22 500х2000
шт.
4 000 грн
Монтаж напольного дизайн радиатора до 1000
шт.
5 000 грн
Демонтаж радиатора
шт.
360 грн

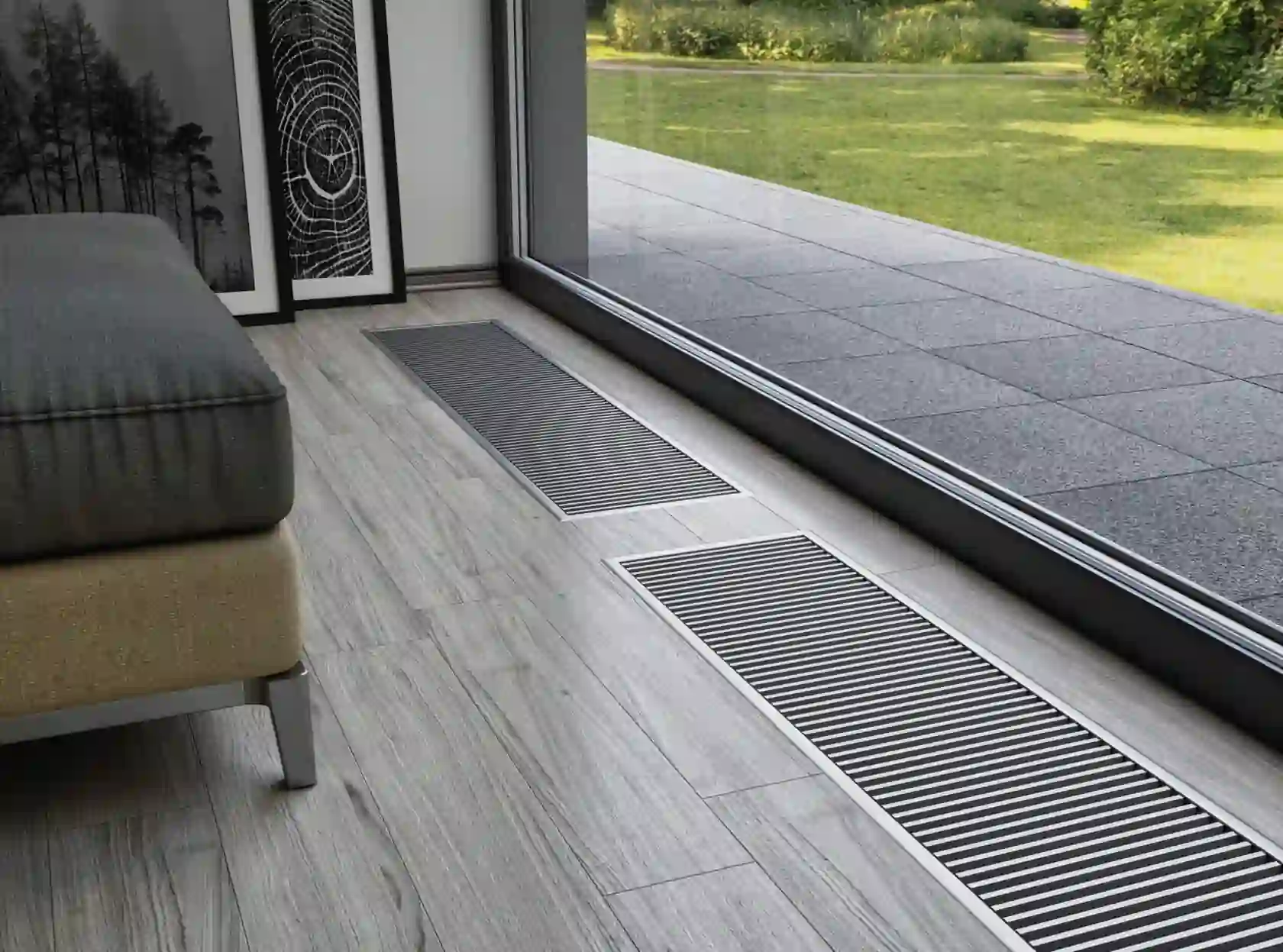

Монтаж стального конвектора встроенного в пол до 2 м
шт.
3 400 грн
Монтаж стального конвектора встроенного в пол до 3 м
шт.
3 999 грн
Монтаж стояка
этаж
700 грн
Остались вопросы?

Быстрая консультация от специалиста

Подведем итоги

Подводя итог, хочется отметить, система будет экономичной и обеспечивать комфорт при условии слаженной работы и монтажной бригады, и правильно просчитанного проекта. Очень важно, чтобы при составлении проекта системы отопления был проведён грамотный гидравлический и теплотехнический расчёт. Только учёт всех факторов позволяет получить комфорт в доме и максимальную отдачу от отопительного оборудования.

Специалисты Альтер Эйр способны обеспечить полный спектр услуг по проектированию систем отопления, подбору и продаже оборудования, установке батарей отопления на объекте заказчика, обеспечив полный цикл делая проект «под ключ». Мы занимаемся не только классическими системами отопления, но и внедряем передовые зелёные технологии – гелиотермальные системы отопления и горячего водоснабжения, тепловые насосы различных типов, энергоэффективные котлы. Для получения детальной информации вы можете воспользоваться формой заказа или позвонить по телефону 0-800-33-08-28.

Закажите установку радиаторов отопления

Позаботьтесь о здоровье и комфорте своей семьи
