Есть ли необходимость в кондиционировании воздуха?

Есть ли необходимость в кондиционировании воздуха?

Кондиционирование воздуха в первую очередь необходимо для поддержания оптимальных климатических условий, которые влияют на состояние здоровья и продуктивность людей, находящихся в том или ином помещении.

Оптимальная температура жилого помещения в холодный период года: +22±2⁰С, а в теплый – 24,5±1.5⁰С. Относительная влажность – 25-60%. В теплый период года, применяя систему кондиционирования, разница между наружной и внутренней температурой не должна превышать 6-8⁰С. Хотя в реальной жизни она может зависеть от индивидуальных предпочтений и особенностей организма каждого человека.

Чтобы климатические условия в вашем доме или квартире максимально были комфортными и правильно организованными, а оборудование исправно работало на протяжении многих лет, нужно спроектировать систему кондиционирования и целесообразно подобрать оборудование.

Важность правильной реализации климат-систем

Самочувствие и здоровье человека напрямую зависят от уровня комфорта в помещении. В первую очередь влияние оказывают параметры микроклимата. Если в помещении не поддерживается правильная температура, чистота и количество воздуха, это сразу сказывается на его самочувствии, а в дальнейшем - и на здоровье.

Подача свежего и удаление отработанного воздуха
Подача свежего и удаление отработанного воздуха
Предотвращение образования бактерий и микробов
Предотвращение образования бактерий и микробов
Комфортная температура и влажность воздуха
Комфортная температура и влажность воздуха
Удобное управление климатическими системами
Удобное управление климатическими системами

Проектирование необходимость

Сперва может показаться, что проектирование – шаг, который можно упустить и тем самым сэкономить. Но мы уверены, что такое мнение ошибочно, ведь с ним вы получаете систему согласно своему бюджету, которая работает эффективно, она удачно размещена и работает совместно с другими инженерными системами.

ПОЧЕМУ СИСТЕМУ НУЖНО ПРОЕКТИРОВАТЬ ДО НАЧАЛА РЕМОНТНЫХ РАБОТ?
Kachestvennyy rezultat
Качественный результат

Эффективная система, которая подходит под все параметры помещения

Vnedreniye v dizayn interyera
ВНЕДРЕНИЕ В ИНТЕРЬЕР

Эстетика и продуктивность климатической системы - результат общей работы

Soglasovaniye rabot so smezhnymi spetsialistami
СОГЛАСОВАНИЕ ВСЕХ РАБОТ

Взаимодействие со "смежниками" (монтажниками, строителями, электриками)

Integratsiya s drugimi inzhenernymi sistemami
КОМПЛЕКС КЛИМАТ-СИСТЕМ

Комплексные проекты на несколько систем - экономия времени и нервов

Formirovaniye tochnoy smety byudzheta
ФОРМИРОВАНИЕ БЮДЖЕТА

Возможность четко спланировать бюджет на климатическую систему

Получите
точный расчет
от инженера
Alter Air

Отправьте запрос и мы свяжемся с вами для точного расчета
проекта по ващему дому

Проектирование систем

Этапы проектирования систем кондиционирования включают:
  • Расчет теплопоступлений
  • Схема размещения
  • Чертеж системы
  • Описание смежных работ
  • Задание специалистам
01
Расчет теплопоступлений

Расчет теплопоступлений

Во-первых, необходимо сделать расчет теплопоступлений – количества теплоты, которое необходимо погасить работой системы кондиционирования. Объем данного показателя зависит от сезона, времени суток, толщины стен, количества людей, проживающих в помещении и пр. Ориентируясь на количество теплопоступлений, инженер будет осуществлять подбор моделей кондиционеров.

02
Разработка принципиальной схемы размещения кондиционеров

Разработка принципиальной схемы размещения кондиционеров

Размещение кондиционера зависит от планировки помещения. Например, установка оборудования настенного типа зависит от места расположения наибольшей зон, где чаще всего находится человек (в основном таковыми являются места возле окон) и мягкой зоны (диваны, кровати и пр.). В то же время, на место размещения канального кондиционера влияют его звуковые характеристики, и, чтобы их максимально минимизировать, инженеры рекомендуют монтировать устройства в зоне подшивного потолка в комнатах, отдаленных от жилых зон или технических помещениях.

03
Чертеж системы кондиционирования

Чертеж системы кондиционирования

Внешний вид оборудования может по-своему повлиять на интерьер. Чтобы избежать данной проблемы все чертежи систем кондиционирования, а также модели кондиционеров заранее согласовываются с заказчиком или дизайнером.

04
Описание смежных работ

Описание смежных работ

В проект кондиционирования обязательно входят чертежи для смежных работ. Такие описания, например, для сантехников, включают информацию о местах подвода дренажных выходов в систему канализации, местах трассировки магистралей хладоносителя и конденсатора и пр. Для электриков в описании смежных работ размещается информация об электрических характеристиках оборудования (для правильной организации подводов кабелей питания). Описание работ для строителей включает информацию о необходимости использования конструкций для монтажа (к таковым можно отнести кронштейны, рамы и сварные конструкции).

05
Задание для электриков и сантехников

Задание для электриков и сантехников

На данном этапе проектирования в документе указывают перечень работ и заданий для сантехников и электриков, исходя из указанных выше описаний.

Стоимость проектирования

Стоимость проектирования системы кондиционирования в Альтер Эйр

Стоимость такого проекта зависит от многих параметров, в первую очередь, это тип помещения. Стоимость разработки проекта включена в общую стоимость реализации системы и составляет 10-15% от общего значения.

Проектирование систем кондиционирования

Проектирование на базе настенных кондиционеров
за м2
32 грн/кв.м
Проектирование на базе настенных фанкойлов
за м2
64 грн/кв.м
Проектирование на базе канальных кондиционеров
за м2
127 грн/кв.м

Типы кондиционеров

Будь-то сплит или мульти-сплит система, она состоит из внутреннего и внешнего блоков. Внешний блок всегда размещается на фасаде здания.

В зависимости от места размещения и монтажа внутренние блоки делятся на несколько типов, предлагаем рассмотреть самые распространенные из них:

Настенные
Настенные

Самый распространенный вид внутреннего блока. Вешается на стену и подает воздух в одном направлении.

Канальные
Канальные

Размещаются в запотолочном пространстве в технических помещениях и требуют реализации системы воздуховодов.

Напольно-потолочные
Напольно-потолочные

Используются в случае, если нет возможности установить кондиционер кассетного типа, или когда помещение имеет сильно вытянутую форму.

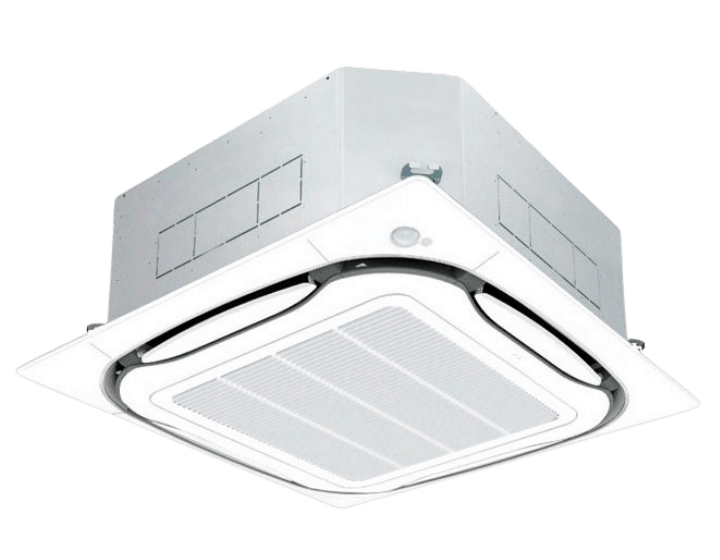

Кассетные
Кассетные

Чаще всего используются для охлаждения офисов и других помещений большого метража. Устанавливаются в запотолочное пространство

​Итоги

Кондиционирование воздуха необходимо для поддержания оптимальных условий жизнедеятельности людей, продуктивной работы и сохранности сырья.

В зависимости от нужд и предназначения кондиционеры делят на 3 сегмента:

  1. бытовые;
  2. полупромышленные;
  3. промышленные.

Для правильного проектирования систем кондиционирования нужно:

  • рассчитать количество теплоты в помещении, которую необходимо погасить кондиционером;
  • установить кондиционер так, чтобы он не создавал сквозняка, а лишний шум не мешал проживанию и работе людей;
  • начертить макет согласно всем требованиям;
  • составить задание для монтажников и остальных работников.
