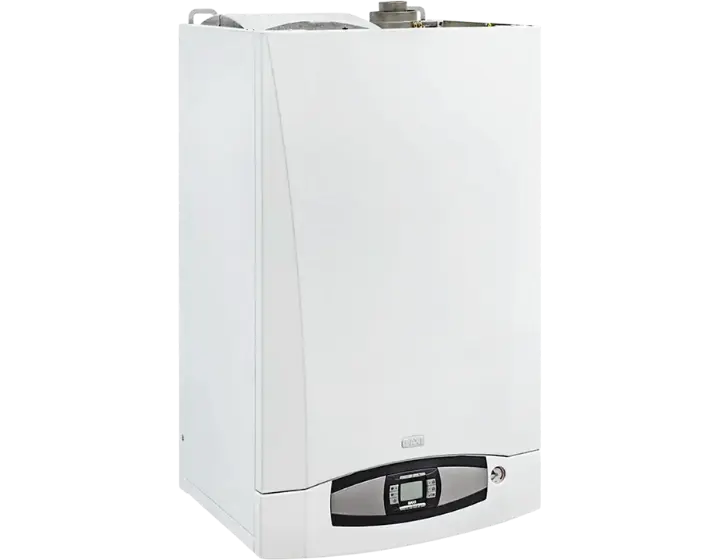

Турбированные газовые котлы
Котлы с закрытой камерой сгорания имеют более высокий коэффициент полезного действия, нежели аналоги с открытой камерой. Это обусловлено четким объемом подачи воздуха. Количество воздуха, которое необходимо для горения газа четко нормировано. Вентилятор берет ровно столько кислорода, сколько необходимо для сгорания газа.
Если количество воздуха превышает норму, то эффективность котла падает. То же происходит, если воздуха недостаточно, газ сгорает не полностью и соответственно котел подает меньше тепла. Рекомендуется, чтоб в любом случае был небольшой переизбыток воздуха (2-5%), таким образом газ в котле сгорает полностью и при этом эффективность практически не падает. Тогда во время выброса продуктов горения выходит воздух с минимальным содержанием вредных веществ для окружающей среды.
У газового котла с открытой камерой горения подача воздуха происходит непроизвольно. Обычно поступление воздуха в горелку больше чем 5%, излишек может достигать от 15 до 20%, из-за этого нетурбированные котлы имеют более низкую производительность.
Монтаж котлов с закрытой камерой горения осуществляется на несгораемой поверхности. Для данного вида оборудования необязательно выделять отдельное помещение, возможно установка на кухне даже напольного котла. По технике безопасности запрещено закрывать котел мебелью.
Главные преимущества газовых котлов с закрытой камерой сгорания:
- высокий КПД (выше 90%), а у конденсационных котлов КПД может достигать выше 110% (относительно низшей теплоты сгорания газа);
- современная автоматика;
- повышенная экономичность топлива (от 10% и выше);
- возможность подключения к любой системе отопления;
- использование инновационных технологий;
- высокая модуляция;
- широкий функциональный диапазон;
- забор воздуха снаружи, из-за этого требования к проветриванию меньше, чем у нетурбированных котлов.
Недостатки турбированных котлов:
- высокая стоимость по сравнению с котлом с открытой камерой сгорания.
Турбированные газовые котлы относятся к новому поколению отопительного оборудования, предлагая широкий функционал и высокую производительность.
Конденсационные котлы
Одной из разновидностей котлов с закрытой горелкой является конденсационный котел. Главное отличие конденсационного котла от турбированного – использование теплоты конденсации продуктов сгорания. Забирая тепло с продуктов сгорания, выделяется конденсат. Забирая теплоту конденсации, КПД котла возрастает на 10-15%. Таким образом, устройству гораздо меньше необходимо использовать тепловой энергии для процесса удаления продуктов сгорания, и направлять ее на конкретное целевое назначение.
Для эффективной работы система радиаторного отопления должна быть подобрана под теплоноситель, а точнее, под рекомендуемый температурный режим конденсационного котла до 55°C.
Конденсационные котлы дороже традиционных газовых, но при этом эффективное использование ими тепловой энергии позволяет в перспективе получать существенную экономию на энергопотреблении.
Принцип работы газового котла для отопления частного дома
№ | Наименование |
1 | Бак ГВС 300 литров |
2 | Шаровый кран 1/2' |
3 | Колено 1/2' |
4 | Шаровый кран 3/4' |
5 | Ниппель 3/4' |
6 | Котёл Vitodens 200-w |
7 | Газовый кран |
8 | Фильтр для системы отопления 3/4' |
9 | Насосная группа системы отопления |
10 | Система радиаторного отопления |
11 | Распределительный коллектор |
12 | Насосная группа со смесителем |
13 | Система тёплый пол |
14 | Воздухоотводчик |
15 | Гидравлическая стрелка |
Вода на входе в котел в обязательном порядке должна очищаться при помощи проточных фильтров (номер 8). Это необходимо для того, чтобы продлить работу теплообменника и циркуляционного насоса, которые расположены в котле путем очищения воды перед ними. Образование накипи и мелкие механические частицы, примеси крайне негативно влияют на срок службы отопительного оборудования. Что касается подбора фильтров для котельной, в данном вопросе вам могут помочь наши специалисты на основании показаний анализа воды.
Гидравлическая стрелка (номер 15) служит для осуществления гидравлической балансировки между контуром котла и контурами систем отопления.
Некоторые гидрострелки могут осуществлять несколько функций одновременно.
1) Самая важная функция – гидравлическая балансировка. Она позволяет ограничивать объём теплоносителя в соответствии тепловой нагрузке радиаторов. Если не будет выполняться гидравлическая балансировка, то находящиеся «в конце» отопительной системы радиаторы не получат необходимое количество тепловой энергии. В итоге вы будете иметь перегрев первых радиаторов в системе и недогрев тех, что замыкают контур, помимо этого, такая система будет «шуметь», что создаёт дискомфорт.
2) Она может служить как отстойник мусора в системе, при малых скоростях мусор оседает на дне гидрострелки и выводится через дренаж, который расположен внизу.
3) В гидрострелку может быть смонтирован отводчик воздуха, через который удаляется воздух, который находится в системе.
Если в системе отопления частного дома сложная подача теплоносителя к потребителям, необходимо использовать распределительный коллектор (номер 11). С помощью него мы можем разделить подачу теплоносителя на несколько контуров, в последствии чего есть возможность организовать качественное регулирование всех веток отопления.
Насосные группы монтируются после распределительного коллектора, и они бывают двух основных видов:
А) со смесителем (номер 12);
Б) без смесителя (номер 9).
Циркуляционный насос – главное комплектующее звено в насосной группе, от его надежности зависит срок службы и безаварийность работы всей системы отопления, от правильного подбора по производительности – эффективность работы. Все остальные материалы комплектуются в зависимости от задачи, которую необходимо осуществить заказчиком (шаровые краны, обратные клапаны, трехходовые клапаны, сервоприводы, автоматика и т.д.).
В примере на схеме автономное отопление частного дома теплым полом организовано при помощи насосной группы со смесителем, которая ограничивает температуру теплоносителя путем подмеса холодной воды в подающий трубопровод на теплый пол.
В бивалетном баке ГВС (номер 1) вода нагревается при помощи котла, он подогревает верхний слой воды в баке гвс для быстрого и комфортного нагрева. Нижний теплообменник предназначен для дополнительного подключения в систему солнечного коллектора или теплового насоса. Установка систем, использующих альтернативные источники энергии позволяет минимизировать расход газа для системы ГВС в летнее время и экономить в зимнее на отоплении.
