​Теплый водяной пол и его конструкция

Если кратко, теплый водяной пол это трубопроводная система, которая находится в бетонной стяжке, имеющей большую толщину. Внутри находятся трубы с горячей водой, которая выступает теплоносителем. Лучший вариант используемых труб - сшитый полиэтилен. Тепловые насосы либо котлы комбинируются с теплым полом. Это лучшая схема для энергоэффективности. Чем больше поверхность над стяжкой, тем эффективнее теплый пол. Комфортная температура теплого пола - 24-26⁰ С, выше - будут ощущения дискомфорта для ступней.

Для поддержания правильного температурного режима, избежания перегрева  помещения специалисты компании AlterAir рекомендуют теплый пол сочетать с радиаторами либо с внутрипольными конвекторами или фанкойлами, также рекомендуется использование теплового насоса в качестве источника тепла.   Чтобы снизить тепловые потери, под теплый пол предусмотрен изолятор - экструдированный пенополистирол толщиной не менее 5 мм на первый этаж, для второго этажа достаточно 3 мм.

Стоит отметить, что первый этаж - это своеобразная константа холодного пола, здесь должна быть установлена качественная теплоизоляция. Это относится и к фундаменту - здесь также нужна грамотная теплоизоляция. Самый эффективный шаг прокладки трубы по первому этажу  - 15 см. Компания AlterAir не рекомендует делать шаг, к примеру, 10 см, так как это увеличит эффективность всего на 5-7%, а расход материала будет на 40% выше.

Нужно учитывать существующие ограничения по длине трубопровода - для определенной площади должно быть разделение на контуры, длина каждого - не более 100 пог. м. Например, 60 м² площади разбиваются на 6 равных участков по 10 м², для каждого из них предусмотрен отдельный контур. На 1 м² помещения уходит 7 м трубы, следовательно, на 10 м² потребуется 70 м, плюс подвод трубы к контуру.

Если речь идет о втором этаже и пол, например, выполнен из массива, тогда конструкция переносится на стены. Это аналог теплого пола, просто здесь тепло будут излучать стены. Высота перенесенной квадратуры - 150 см от пола. Возможен вариант монтажа и под дерево, просто требуется специальный паркет и отдельная насосная группа под такой пол.

Если же покрытие из керамики, тогда все в порядке и можно делать теплый пол и на втором этаже. Теплоизоляционный материал здесь не рассматривается, нужно лишь 2-3 см для фиксации трубы.

Такая система отопления управляется с помощью специальных механизмов и датчиков.

Теплый водяной пол - отличное решение: происходит нагрев нижнего элемента помещения и дальнейшее поддержание одинаковой температуры по всему объему.

Монтаж водяного теплого пола, основные этапы

Укладка теплого пола должна осуществляться грамотно и профессионально, от этого напрямую зависит его дальнейшее функционирование. Теперь рассмотрим процесс поэтапно:

1. Создание проекта системы и просчет.

Первичная важная составляющая. На данном этапе происходит изучение исходных условий (план помещения, наличие других источников отопления и т.д.), общение с заказчиком. После этого инженеры берутся за работу и разрабатывается проект и формируется цена, создается основной пакет документов.

2. Этап подготовки основания.

Качественный монтаж теплого пола напрямую связан с правильной подготовкой основания. Что же представляет собой основание для водяного пола? Это так называемая черновая стяжка. Перед следующим этапом ее нужно будет хорошо очистить и выровнять.

3. Гидроизоляция.

Для грамотной установки водяного теплого пола  эта зона пирога важна. Наличие гидроизоляции помогает избежать нежелательных последствий возможной поломки труб. Также она позволит избежать конденсата, который может образовываться за счет перепада температур между утеплителем и бетоном.

4. Демпферная лента.

Крепится по периметру пола. Бывает фирменной и самодельной. Самостоятельно сделанная лента требует прочного крепления к стене (клей либо саморезы). Заводской же материал более удобен - здесь есть самоклеящийся слой, что упрощает процесс поклейки.

5. Утеплитель.

Часть пирога, выполняющая важные функции. Он помогает обеспечить равномерный нагрев воздуха и значительно снижает энергопотери, так как выступает своеобразным тепловым экраном. Теплоизоляция укладывается быстро, трубы фиксируются легко, так как есть специальные защелки.

6. Армирование.

Сетка укладывается поверх утеплителя и значительно упрощает процесс крепления труб. Ячейки, как правило, имеют размер 10 или 15 см. Следует отметить, что поверх труб должен также крепиться слой сетки.

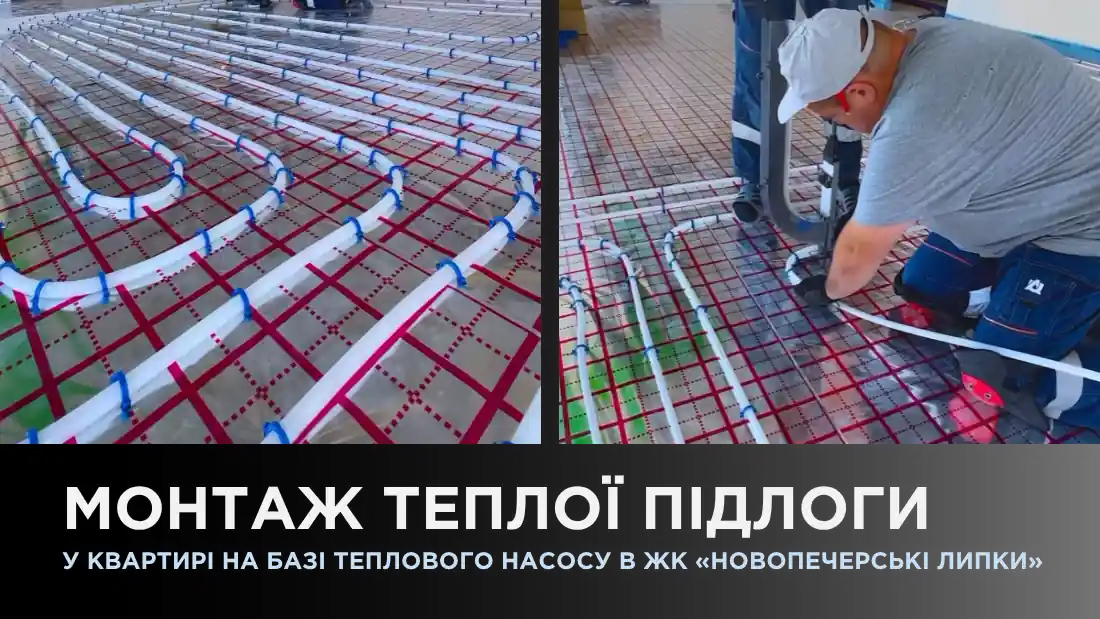

7. Трубы - укладка, фиксация.

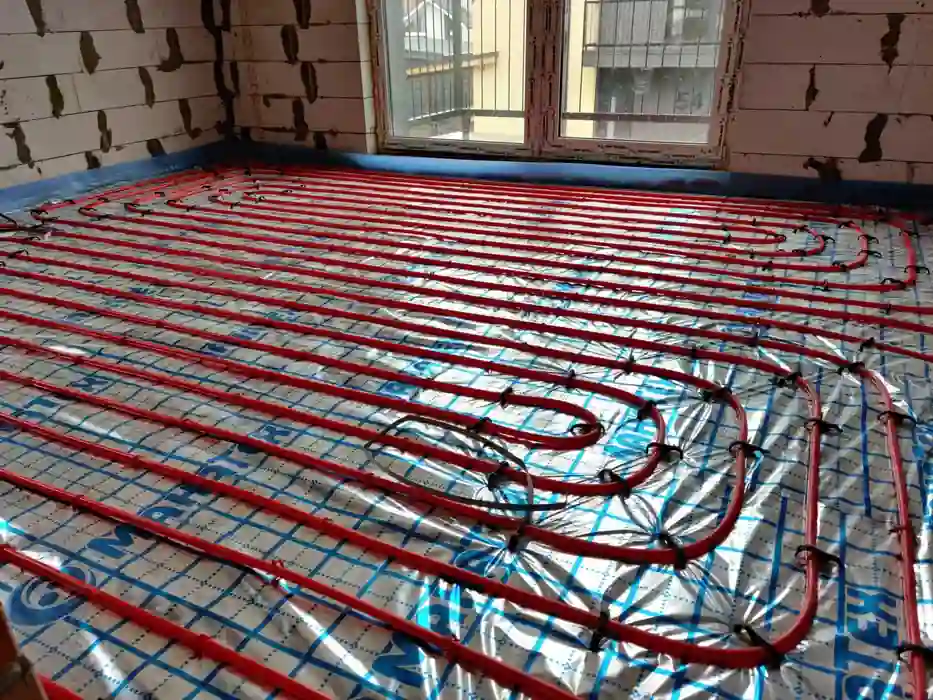

Для изготовления труб самым оптимальным вариантом станут полиэтиленовые изделия. Как уже упоминалось, самый эффективный шаг прокладки трубы - 15 см. Также необходимо учитывать существующие ограничения по длине трубопровода и о необходимости разделения на контуры. Трубы могут укладываться змейкой, а могут - спиралью.

8. Процесс подключения контуров.

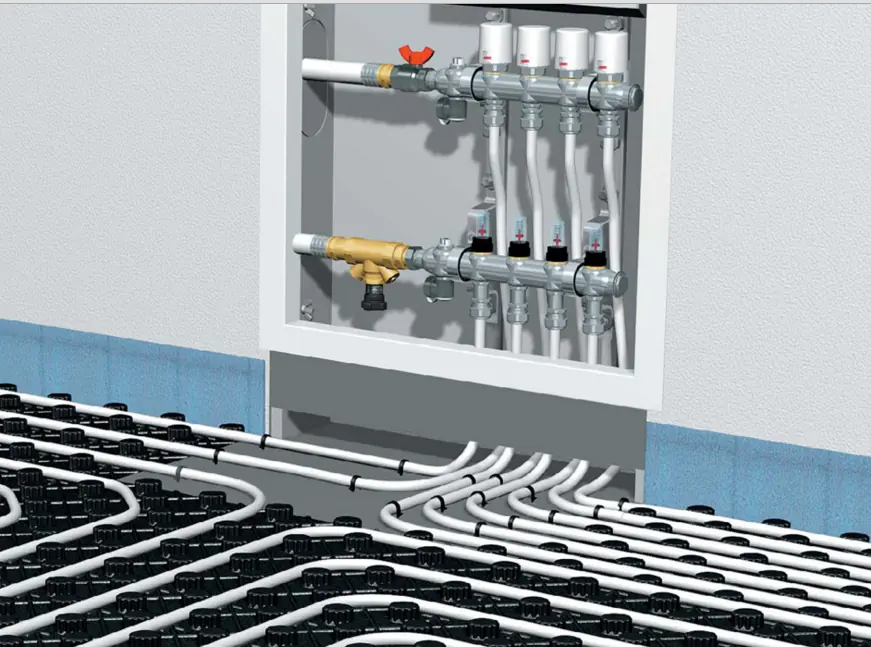

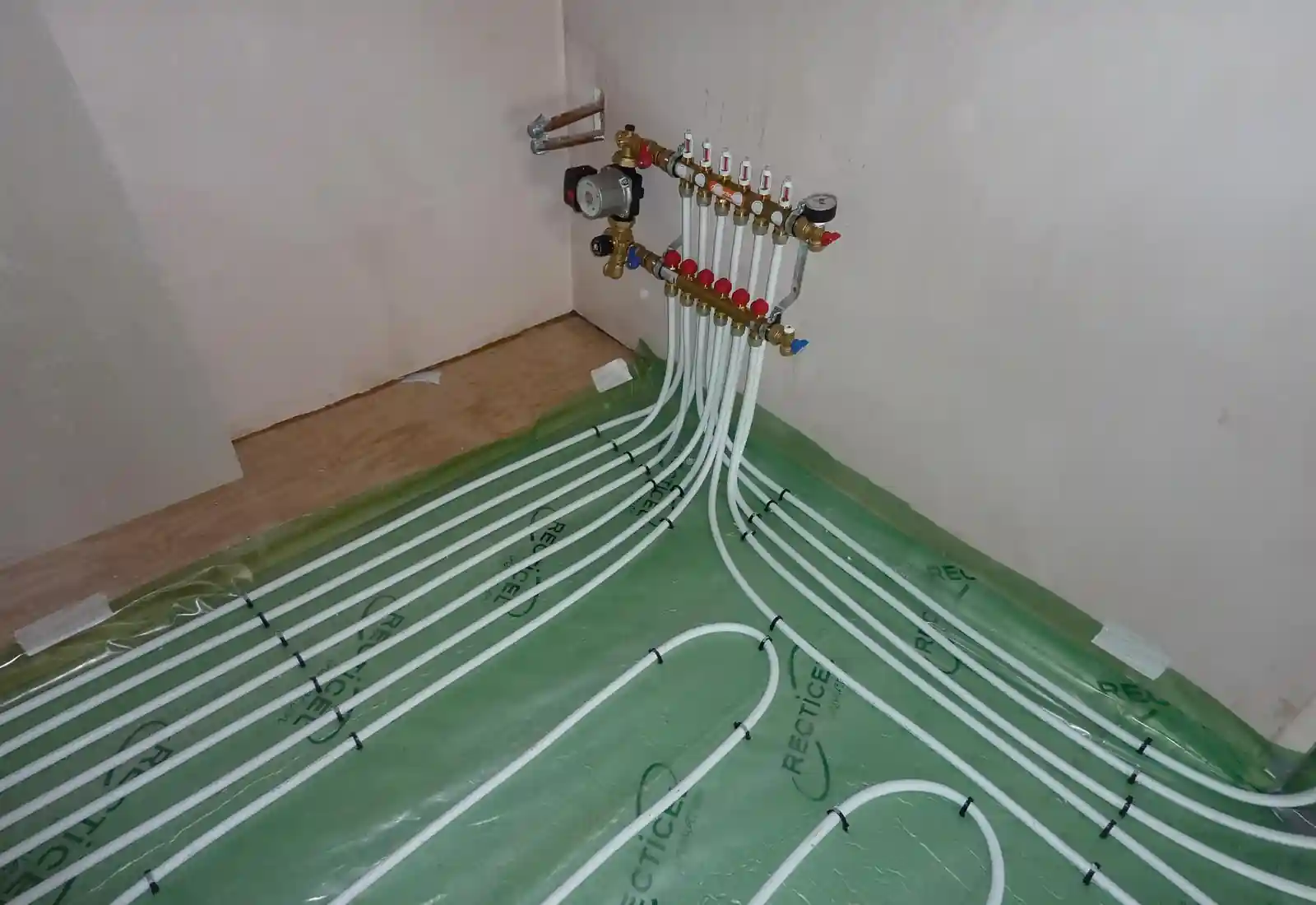

Основное требование - наличие распределительного узла (на нем лежит функция регулировки температуры и давления). Для подключения труб к гребенкам продуманы фитинги.

9. Опрессовка.

Это процесс проверки системы на отсутствие протечек. Опрессовка происходит на завершающей стадии монтажа пола.

10. Стяжка теплого водяного пола и используемый раствор.

Заливка стяжки - важный этап укладки водяного теплого пола. Стяжка - основной теплораспределяющий элемент толщиной 6-10 см. Процесс установки происходит после завершения монтажа контуров и проведения тестирования системы. Стяжка делается из бетона. Как выше упоминалось - чем больше поверхность над стяжкой, тем эффективнее теплый пол.

Трещины.

На стяжке могут возникать трещины. Иногда причины носят естественный характер - процесс усадки. Но наиболее распространенная причина образования трещин - это нарушение технологии монтажа стяжки.

Трещины могут образоваться из-за:

• нарушения пропорций при замесе;
• выбора некачественных материалов;
• плохо проработанной базы под стяжку;
• пренебрежения процессом армирования;
• ошибок в уходе за стяжкой;
• отсутствия демпферной ленты;

Если стяжка треснула, следует немедленно устранить дефекты. В зависимости от размера и количества трещин выделяют 2 вида устранения проблемы: локальный и капитальный ремонт. Основной метод ликвидации трещин - это заполнения ремонтной смесью.

Деформационные швы.

Это зазоры в бетонной конструкции, с помощью которых общая площадь делится на участки. Это помогает грамотно распределить нагрузки на пол.

Деформационные швы дают возможность:

• свести к минимуму возможные деформации;
• увеличить срок эксплуатации конструкции;
• сделать пол более надежным;

Конструкция электрического теплого пола

Электрический теплый пол чаще всего применяется в качестве подогрева в квартирах или небольших частных домах.  Существует несколько видов полов, работающих на электричестве. Классифицируются они по типу нагревательного элемента:

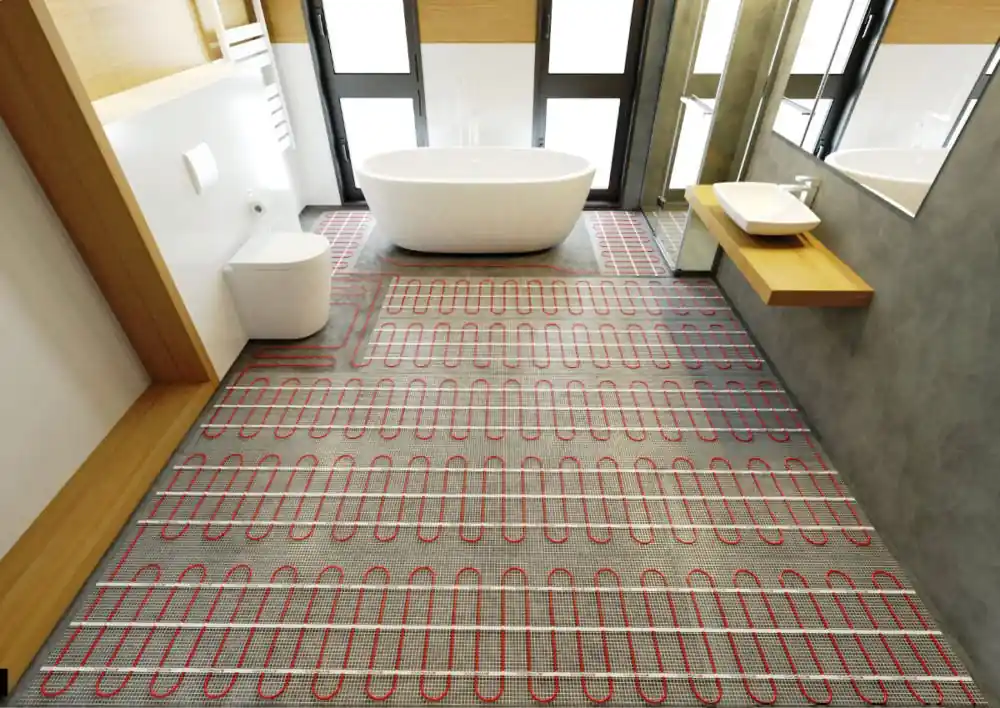

1. Кабельный обогрев - здесь сочетаются проводники двух типов: нагревательный кабель и силовые жилы, по которым подводится электроэнергия. Кабели могут использоваться одножильные (с единственным проводником) и двужильные (есть и второй проводник, который просто проводит ток).

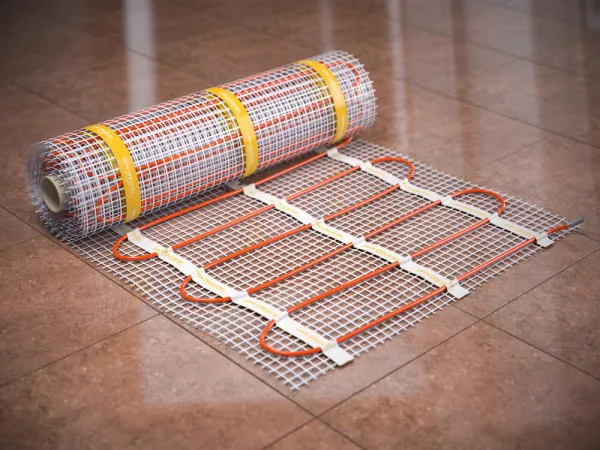

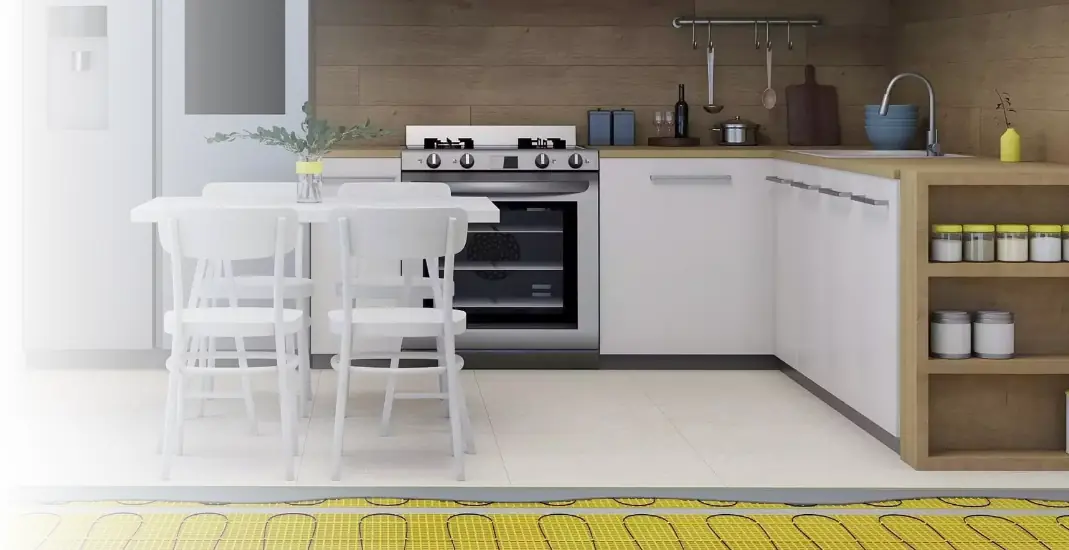

2. Нагревательные маты - здесь тоже используется кабель, просто он уже вплетен в сетку, что значительно упрощает монтаж. Кабельные системы не могут размещаться под мебелью и сантехническим оборудованием

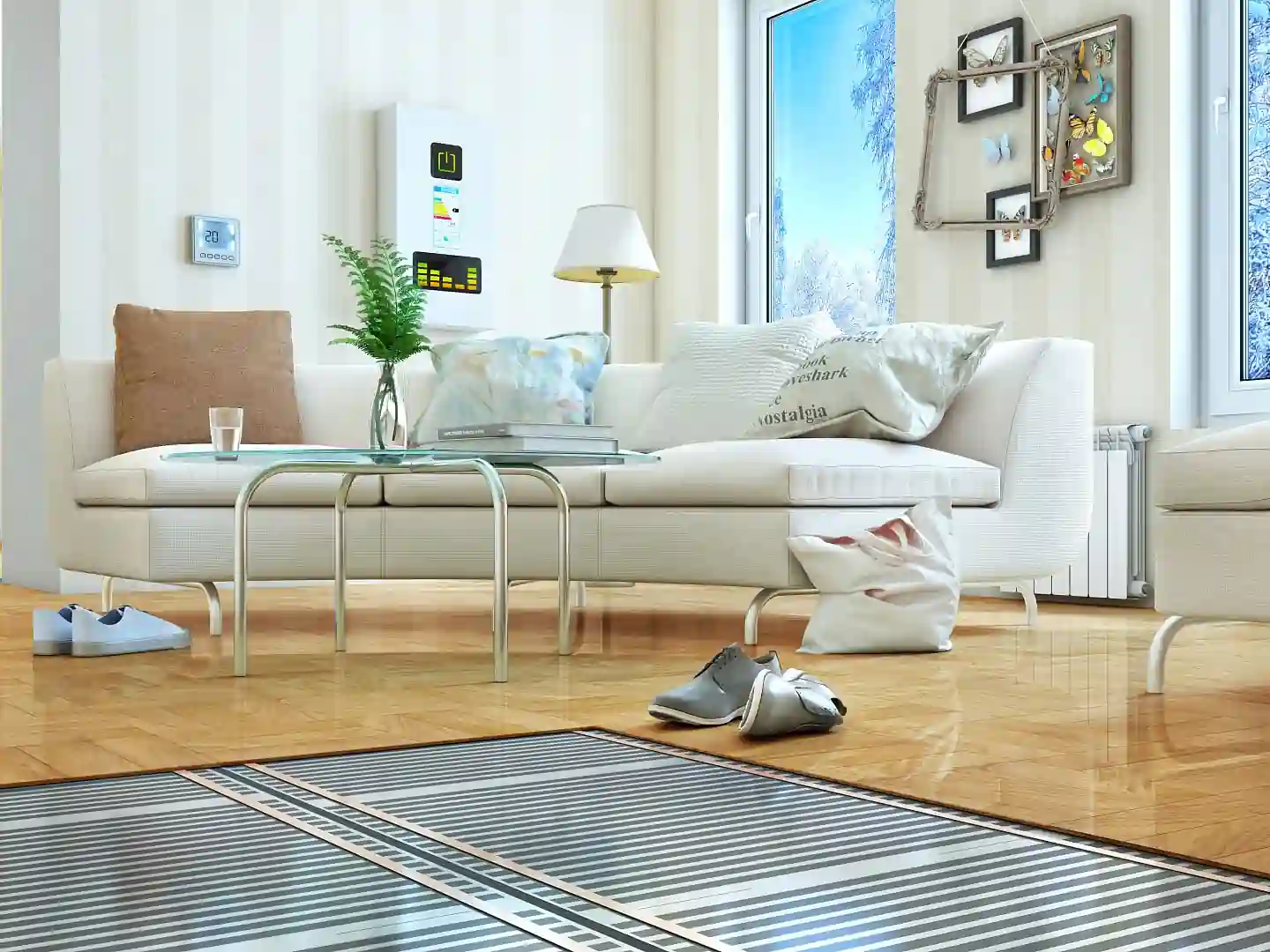

3. Пленочный или инфракрасный нагреватель - этот вариант значительно отличается от предыдущих. Система работает с использованием инфракрасных лучей, которые излучает нагревательный элемент. Преимуществом использования такого нагревательного элемента является экономия электроэнергии и возможность размещения под мебелью.

Что же собой представляет конструкция? Ее можно сравнить с пирогом. На слое теплоизоляции располагается нагревательный элемент определенного вида. Для крепления используется монтажная лента. Внутри змейки кабеля размещается трубка, в которой находится датчик температуры, отвечающий за контроль уровня нагревания пола. Далее идет слой стяжки, сверху которого - напольное покрытие. Это может быть плитка, паркет, ламинат. На стене располагается терморегулятор, главная функция которого - контроль режима температуры.

Монтаж электрического теплого пола, основные этапы

1. Просчитываем теплый пол.

Прежде чем приступать к укладке электрического теплого пола под плитку, необходимо определить мощность нагревательной системы. Для каждого вида жилых помещений она будет разной. Например, для кухни рекомендуется 150 Вт/кв.м, для спальни - 100-150 Вт/кв.м, а для балкона - 200 Вт/кв.м. Мощность кабеля рассчитывается с учетом площади помещения. Квадратура, на которой располагается мебель, техника и сантехническое оборудование в расчет не берется. К примеру, если полезная площадь комнаты (без мебели) составляет 7 кв. м, то рассчитанная мощность системы: 7 х 100=700 Вт. Если используется мат, то его мощность - 160 Вт на 1 кв. м. Он должен подбираться по площади.

2. Проверка электропроводки.

 Ответственный этап, от правильности проведения которого будет зависеть функционирование пола. Обязательна проверка общего электрического ввода. Это нужно для понимания того, выдержит ли проводка определенную нагрузку. Иногда появляется необходимость установки автоматических предохранителей.

3. Подготовка поверхности.

Монтаж теплого пола нельзя проводить на неподготовленной поверхности. Все отверстия и трещины должны быть забетонированы. Если есть неровности, их обязательно нужно убрать. Поверхность должна быть очищена перед следующим этапом работ. Обязательно нужно прогрунтовать поверхность.

4. Теплоизоляция.

Установка теплоизоляции имеет важное значение, так ее наличие позволяет свести теплопотери к минимуму. Также она обеспечивает равномерный нагрев всех элементов и правильное распределение тепла по всей поверхности напольного покрытия. Отметим, что мат можно монтировать без изоляции, для кабеля же она обязательна.

5. Выбор места под терморегулятор.

Что является важным при выборе места расположения терморегулятора? В первую очередь, это должно быть удобно в эксплуатации - имеется в виду комфорт в управлении. Также необходим свободный доступ для снятия показаний. Термостат должен располагаться в одном помещении с теплым полом, поближе к зоне обогрева, так как он учитывает и температуру пола, и температуру воздуха.

6. Монтаж датчика температуры.

Устройство монтируется в толще пола. Процесс начинается с прокладки каналов для труб. Одна из труб предусмотрена для силового провода, вторая нужна для электропроводки датчика.

7. Процесс укладки кабеля.

Для начала нужно убрать весь мусор с поверхности, на которой будет осуществляться монтаж. Затем возможна выкладка экранирующего слоя. Далее идет процесс закрепления монтажной ленты, после - укладка нагревательного кабеля. Обязательно измерение сопротивления кабеля (отклонение от заявленного в документации - не более 10 %). Он крепится к монтажной ленте через каждые 3 см. Нельзя допускать пересечение кабеля.

8. Укладка мата теплого пола.

Мат укладывается на выровненную поверхность, которая не должна содержать трещин и обязательно должна быть чистой. Затем наносится грунтовка, которая должна высохнуть. Далее подготавливается защитная трубка для датчика температуры. Здесь также требуется измерить сопротивление. На пол наносится разметка с обозначением места для мебели и сантехнического оборудования (мат не может под ними находиться). Должно соблюдаться расстояние до других имеющихся источников обогрева - не менее 10 см, до стен 5-10 см. Далее нагревательный мат укладывается на размеченную поверхность.

9. Стяжка пола.

Самое важное при заливке бетонной стяжки - соблюдать технологию, не допуская образования пустот. Раствор должен полностью закрывать нагревательный кабель. Напольное покрытие может быть смонтировано только после того, как стяжка полностью затвердеет.

10. Процесс укладки плитки.

Перед укладкой плитки обязательно нужно убедиться, что поверхность не имеет неровностей. Выступы коммуникаций недопустимы, поэтому предусматривается применение выравнивающей смеси. Для укладки плитки используется специальный клей, состав которого препятствует появлению трещин во время нагревания. Для высыхания плиточного клея требуется несколько дней. После этого выполняется затирка швов.
