Двоповерховий будинок, Green Hills, Київська обл.

Кондиціонування та вентиляція у двоповерховому будинку 280 м2,
Green Hills, Київська обл.

Специфіка об'єкта:

Адреса:

Київська обл. котеджне містечко Green Hills

Об'єкт:

Двоповерховий житловий будинок 280 м2

Рік реалізації:

2020 рік

Поставлені завдання:

  • Спроєктувати та встановити припливно-витяжну систему вентиляції на базі Maico WS 470 KBET.
  • Реалізувати кондиціонування у будинку, використовуючи обладнання Daikin, зовнішні блоки 5MXS90 і внутрішні FTXS25 (2 шт.), FTXS25 (2 шт.), FTXS71 (1 шт.) FVXG 50.

Строки виконання:

Проєктування:

1,5 місяці

Підготовка комплектування для монтажу:

2 тижні

Монтаж:

10 днів

Результат роботи

Система вентиляції

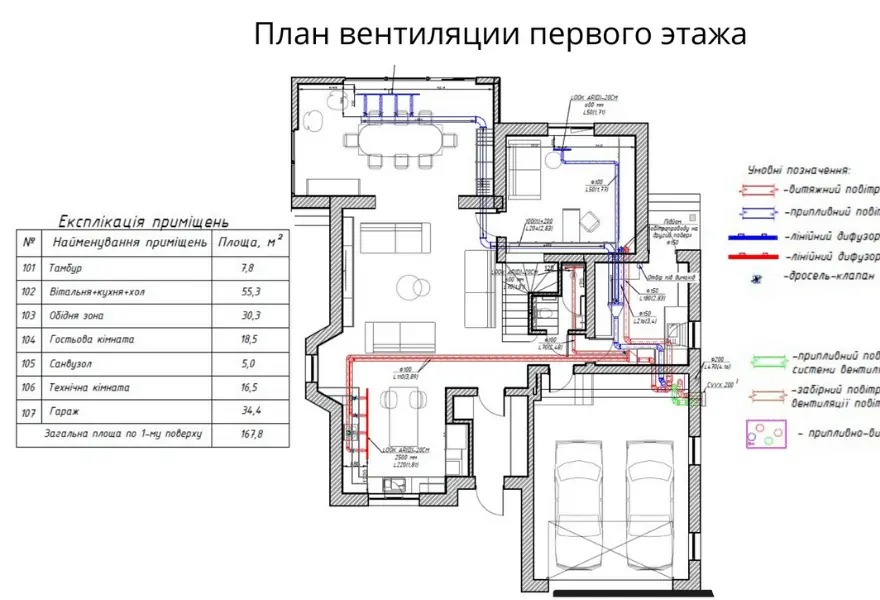

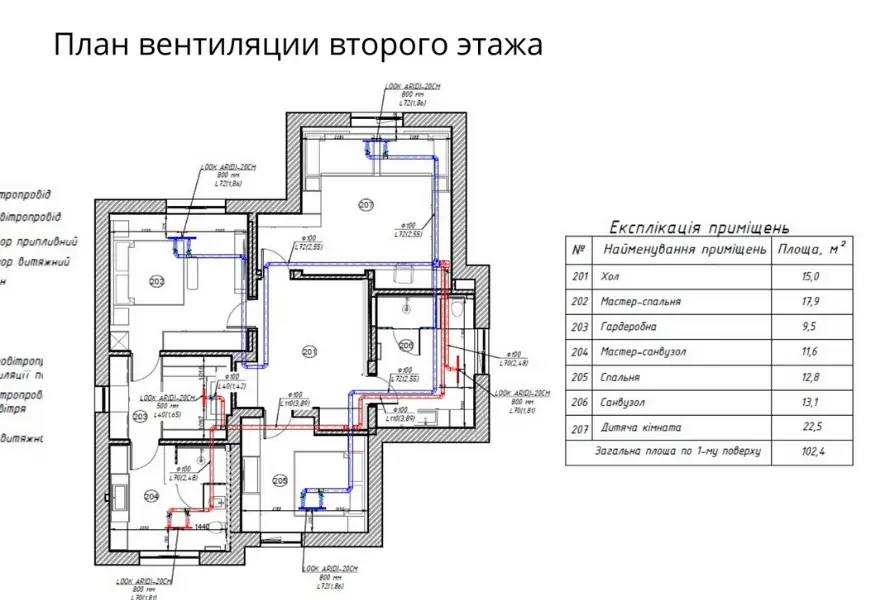

У будинку була здійснена централізована система вентиляції на базі припливно-витяжної установки від німецького виробника Maico WS 470 KBET.

У системі передбачений ентальпійний теплообмінник для рекуперації не тільки тепла, але й вологи. РТС калорифер, який попередньо нагріває систему, щоб убезпечити її від поломки, а також байпас, що подає охолоджене повітря у будинок, не пропускаючи його крізь рекуператор.

​Як і в попередніх проектах, зони будинку розділені на «чисті» та «брудні». Як це працює? Все просто!​

«Чисті зони» – це спальні, вітальні, кабінети і дитячі кімнати. Вони потребують цілодобової подачі свіжого очищеного повітря, власне воно і подається даною системою.

А «брудні зони», такі як ванні кімнати, санвузли, комори, гардеробні і т. д. найчастіше страждають від підвищеної вологи, що тягне за собою: неприємні запахи, грибок, конденсат, алергени і багато іншого. У цих зонах вент. система забирає вологу, яка шляхом очищення і переробки, знову повертається у будинок. Це дозволяє мешканцям заощадити на електроенергії і зволоженні повітря.

Повітря розподіляється за рахунок лінійних дифузорів прихованого монтажу Madel Look. На об'єкті вже розміщені спеціальні адаптори, в які й будуть встановлюватися дифузори.

Всі повітропроводи системи покриті теплоізоляційним матеріалом з каучуку "K-flex AIR" Δ = 19 мм.

Система кондиціонування

Наші фахівці вирішили використовувати кондиціонування на основі обладнання Daikin. Охолодження здійснюється за допомогою мульти-спліт системи. До двох зовнішніх блоків 5MXS90 підключено 5 внутрішніх блоків FTXS25 (2 шт.), FTXS25 (2 шт.), FTXS71 (1 шт.) а також FVXG 50 (дизайнерський блок підлогового типу). Управління кондиціонерів здійснюється за допомогою кімнатних термостатів.

Особливістю будинку являється різна висота підлоги між обідньою зоною та вітальньою. Наші інженери вийшли з цієї ситуації установивши дизайн. кондиціонер підлогового типу  FVXG 50, що розподіляє повітря від підлоги до стелі, направляючи його по кімнатах. Перевагою даного обладнання являється його мінімальний рівень шуму. Вся техніка виконана у лаконічному білому кольорі.

Наразі у будинку зроблені закладки фреонових магістралей і дренажних систем.

Підсумок

Використане обладнання

  1. припливно-витяжна установка Maico WS 470 KBE – технічне приміщення (перший поверх);
  2. зовнішній блок кондиціонера Daikin 5MXS90 – на фасаді будинку технічного приміщення (перший поверх);
  3. внутрішні блоки кондиціонера Daikin FTXS20 – вітальня кімната (перший поверх), спальня (другий поверх);
  4. внутрішні блоки кондиціонера Daikin FTXS25 – майстер-спальня, дитяча кімната (другий поверх);
  5. внутрішній блок кондиціонера Daikin FTXS71 – вітальня + кухня + хол (перший поверх);
  6. внутрішній блок кондиціонера Daikin FVXG 50 – обідня зона (перший поверх);
  7. лінійні дифузори Madel Look – розміщені по всьому будинку.
