Проектирование систем вентиляции

Полный пакет проектной документации
Составление сметы проекта
Polnoye sledovaniye dokumentatsii
Проработка проекта до мельчайших деталей
Автоматизация и интеграция с другими системами

Важность правильной реализации климат-систем

Самочувствие и здоровье человека напрямую зависят от уровня комфорта в помещении. В первую очередь влияние оказывают параметры микроклимата. Если в помещении не поддерживается правильная температура, чистота и количество воздуха, это сразу сказывается на его самочувствии, а в дальнейшем - и на здоровье.

Подача свежего и удаление отработанного воздуха
Подача свежего и удаление отработанного воздуха
Предотвращение образования бактерий и микробов
Предотвращение образования бактерий и микробов
Комфортная температура и влажность воздуха
Комфортная температура и влажность воздуха
Удобное управление климатическими системами
Удобное управление климатическими системами

Проектирование необходимость

Сперва может показаться, что проектирование – шаг, который можно упустить и тем самым сэкономить. Но мы уверены, что такое мнение ошибочно, ведь с ним вы получаете систему согласно своему бюджету, которая работает эффективно, она удачно размещена и работает совместно с другими инженерными системами.

ПОЧЕМУ СИСТЕМУ НУЖНО ПРОЕКТИРОВАТЬ ДО НАЧАЛА РЕМОНТНЫХ РАБОТ?
Kachestvennyy rezultat
Качественный результат

Эффективная система, которая подходит под все параметры помещения

Vnedreniye v dizayn interyera
ВНЕДРЕНИЕ В ИНТЕРЬЕР

Эстетика и продуктивность климатической системы - результат общей работы

Soglasovaniye rabot so smezhnymi spetsialistami
СОГЛАСОВАНИЕ ВСЕХ РАБОТ

Взаимодействие со "смежниками" (монтажниками, строителями, электриками)

Integratsiya s drugimi inzhenernymi sistemami
КОМПЛЕКС КЛИМАТ-СИСТЕМ

Комплексные проекты на несколько систем - экономия времени и нервов

Formirovaniye tochnoy smety byudzheta
ФОРМИРОВАНИЕ БЮДЖЕТА

Возможность четко спланировать бюджет на климатическую систему

Что включает в себя проект систем вентиляции?

При разработке проекта инженерной системы необходимым условием является предоставление заказчику таких документов:

  1. Пакет чертежей: схемы вентиляционной системы, планы и разрезы.
  2. Спецификация.
  3. Задания для рабочих: электриков, сантехников, строителей (при необходимости).
  4. Технико-экономическая обоснованность выбора оборудования для вентиляции.

​Компания Альтер Эйр занимается не только проектированием и продажей различных систем вентиляции, но и предлагает ряд типовых решений. Наиболее приоритетными материалами из этого раздела считаются типовые решения вентиляции дома и квартиры, в том числе ванной комнаты и кухни.

Получите точный расчет от инженера

Отправьте запрос и мы свяжемся с вами для точного расчета
проекта по ващему дому

Этапы проектирования

Расчет местной вытяжной вентиляции происходит в такие этапы:
  • Расчет воздухообмена
  • Разработка схемы
  • Чертежи
  • Документация
  • Деталировка воздуховодов
  • Монтаж и запуск
01
Расчет воздухообмена

Расчет воздухообмена

Расчет необходимого воздухообмена согласно техническим условиям, санитарным и строительным нормам.

02
Разработка схемы

Разработка схемы

По схеме выполняется: - расчет сечения воздуховодов (аэродинамический расчет), - расчет уровня шума, создаваемого системой вентиляции (акустический расчет).

03
Подготовка и согласование чертежа

Подготовка и согласование чертежа

1. Подготовка чертежа, который потом отдается на согласование заказчику. 2. Согласование чертежа, а также внесения в него изменений, предложенных заказчиком или его дизайнером.

04
Подготовка документации

Подготовка документации

По электропитанию, строительным и сантехническим работам.

05
Деталировка воздуховодов

Деталировка воздуховодов

06
Монтаж системы вентиляции и запуск системы

Монтаж системы вентиляции и запуск системы

После подготовки всей документации происходит монтаж системы вентиляции, а также пусконаладка, то есть запуск системы.

Стоимость проектирования

Стоимость проектирования вентиляции в "Альтер Эйр"

Стоимость такого проекта зависит от многих параметров, в первую очередь, это тип помещения. Принудительная вентиляция цена зависит от класса выбранного оборудования. План вентиляции происходит на основе разработанной концепции.

Несколько вариантов проектирования системы

Бюджетный
Приточно-вытяжные установки Salda
127 грн/кв.м
Средний
Приточно-вытяжные установки Maico
127 грн/кв.м
Премиум
Приточно-вытяжные установки Jabotron
127 грн/кв.м
Хотите увидеть систему вентиляции в реальности?

Приглашаем в наш шоурум, где реализованы инновационные климатические системы. Вы сможете увидеть и почувствовать их работу.

Подведем итоги:​

  • Проектирование и монтаж вентиляции – ответственный и крайне важный фактор для организации комфортных климатических условий в доме. Без качественного и грамотно разработанного проекта ваша система в 90% будет работать неэффективно, непременно будет расходовать огромное количество электроэнергии, издавать шум, осуществлять неправильный воздухообмен, а в самом плачевном случае – не будет работать вовсе.
  • ​Компания Альтер Эйр предлагает услуги проектирования вентиляции для квартирвентиляции частных домов, офисов, промышленных помещений и прочих зданий. Принудительная вентиляция цена зависит от класса выбранного оборудования. План вентиляции происходит на основе разработанной концепции, которая состоит из нескольких вариантов реализации системы:
    • бюджетный,
    • средний,
    • премиум.
    ​Далее это коммерческое предложение обсуждается с заказчиком и он выбирает один из предложенных нами вариантов. Согласно нему, мы сообщаем стоимость проектирования системы.
  • Услуга проектирование систем вентиляции Киев или проектирование вентиляции Харьков и другие города - специализация компании Альтер Эйр, поэтому они знают о ней все! Инженеры предлагают услугу выезда на объекты (даже в другие города!) или же с радостью проконсультируют вас в офисе в Киеве
  • Для оптимальных параметров воздуха в помещении может использоваться только вентиляция с искусственным побуждением (механическая), работа которой не зависит от погодных условий и которая может осуществлять воздухообмен в помещении круглогодично в заданном объеме.

Наши проекты

Реализованные объекты - лучшее подтверждение нашего профессионализма.

Комплекс инженерных систем в квартире царской постройки, ул. Липская, г. Киев

  • Гостиная
  • Ванная комната
  • Мини-котельная - 1
  • Мини-котельная - 2

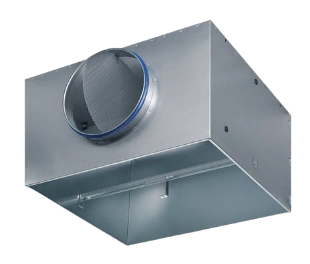

Двухщелевой линейный диффузор TROX

Двухщелевые диффузоры бренда TROX предназначены для качественного распределения воздуха по помещению. Они сочетают в себе визуальную эстетичность и высокий технический потенциал. Воздушные потоки направляются в разные стороны, равномерно рассеиваясь и не создавая сквозняков. Внешне остаются видны только лаконичные щели на потолке. Для доступа к диффузорам достаточно лишь нажать на замок с защелкой, размещенные с лицевой стороны.

Канальный кондиционер Daikin FDXM 35F

В запотолочном пространстве ванной комнаты установлен низконапорный внутренний канальный блок Daikin FDXM 35F - он работает на охлаждение спальни. Доступ к нему осуществляется через люки. Мощности кондиционера хватает для обслуживания помещений площадью до 35 м2, что оптимально для данной комнаты. Опуск потолка составил 300 мм. Кондиционер имеет разные режимы работы (в том числе высокопроизводительный, автоматический и режим работы в отсутствие жильцов), экономит до 80% энергии в режиме ожидания, оснащен недельным и 24-часовым таймером.

Бойлер косвенного нагрева Drazice

Вертикальный бойлер косвенного нагрева Drazice ОКСЕ на 200 л предназначен для обеспечения жильцов квартиры горячей водой. Внутренняя поверхность бака покрыта качественной эмалью без содержания никеля, что обеспечивает долгую работу водонагревателя, также имеется антикоррозийное покрытие. Температуру внутри можно поддерживать в пределах от 7 до 77℃. Индикатор нагрева воды всегда показывает текущую температуру на передней панели бака. Есть функция быстрого нагрева. Это отличное решение для квартиры, позволяющее не зависеть от сезонных отключений и прочих неудобств.

Электрический котел Vaillant Ecoblock

Электрический котел Vaillant Ecoblock мощностью 6 кВт с КПД до 99% работает на отопление и горячее водоснабжение всей квартиры. Имеет широкий диапазон настройки температур как для отопления, так и ГВС. Есть защита от замерзания и 2-х уровневая защита от перегрева. Оснащен технологией передачи данных eBus. С помощью капиллярного термостата жильцы могут плавно регулировать температуру нагрева в диапазоне от 25 до 85℃.

Расширительный бак Zilmet

Расширительный бак Zilmet предназначен для компенсации давления в системе отопления. Работает вместе с электрическим котлом Viallant, расположенным выше. Специальное внутреннее покрытие бака препятствует размножению любых бактерий, то есть вода не приобретает металлический вкус, не застаивается и не меняет своих свойств.

Рефайнер Ecowater - система умягчения и фильтрации воды

Современная система для фильтрации и умягчения воды: очищает воду от всевозможных загрязнений и запахов, нейтрализует железо, делая ее мягкой, приятной и безопасной для бытовой техники, водопроводных труб и использования человеком. Очищенная вода также годится для употребления просто из-под крана. Рефайнер не требует замены угольных фильтров, а управление осуществляется с помощью WiFi - максимальная автоматизация и комфорт!

Комплекс инженерных систем в квартире царской постройки, ул. Липская, г. Киев

Инженерные системы в офисе Альтер Эйр

  • Переговорная
  • Шоурум
  • Open-space
ПВУ Jablotron Futura L с модулем Cool Breeze

Jablotron Futura L - инновационная приточно-вытяжная установка, обеспечивающая вентиляцию в доме, квартире или офисе. Подает в помещения свежий отфильтрованный воздух и удаляет отработанный. Она автономна и интеллектуальна, интегрируется с системой умного дома и управляется с помощью мобильного приложения. Сама уведомляет хозяев о необходимости замены фильтров или возникших неполадках. Модуль Jablotron CoolBreeze (белый блок сверху установки) работает вместе с Jablotron Futura, охлаждая или нагревая воздух в зависимости от сезона или личных предпочтений владельцев.

Тепловой насос воздух-вода Viessmann Vitocal 100S

Тепловой насос Viessmann Vitocal 100-S AWB-M 230V 101.A04 "воздух-вода" предназначен для обеспечения системы отопления и горячего водоснабжения. Состоит из 2 отдельных блоков - внутреннего (который размещен в нашем офисе) и внешнего (размещен на наружной стене здания). Между собой они соединяются с помощью фреонопроводов. По ним во внутренний блок перемещается хладагент (R410A) с высокой температурой, отдавая тепло в систему.

Распределительная гребенка Uponor

Распределительные гребенки Uponor - это скандинавский подход к отоплению. Являются элементом теплого пола и способствуют качественному и эффективному обогреву дома или квартиры. Выпускаются для горячей и холодной воды, могут соединяться между собой и полностью исключают риск прорыва труб.

Насосная группа Meibes

Насосная группа Meibes используется для поддержания температуры и подачи воды в системе отопления. Позволяет точно управлять теплоносителем и регулировать его параметры. Отличается высокой надежностью и стабильностью работы, с ее помощью легко управлять температурой теплоносителя. Интегрируется практически в любую современную систему отопления, особенно широко используется в контуре "Теплый пол".

Насос Grundfos UPS 25/6

Циркуляционный насос Grundfos UPS 25/6 - малогабаритный и практически бесшумный, отличается экономным потреблением электроэнергии. Применяется для циркуляции воды в системах отопления, в том числе в системах обогрева полов, и горячего водоснабжения. Насос Grundfos UPS 25/6 легко подключается и регулируется вручную.

Uponor Smatrix Base Контроллер X-145 Bus 6X

Uponor Smatrix Base - это система интеллектуального управления температурой воздуха в помещениях. Показывает необходимость отопления или охлаждения воздуха, позволяет включать и выключать экономный режим в отдельных комнатах, имеет 7 программ планирования и несколько режимов управления - для температуры в помещениях, для температуры полов и т. д.

VAV-клапаны Jablotron VarioBreeze

Jablotron VarioBreeze – это VAV-клапан переменной подачи воздуха, один из компонентов VAV-системы. Представляет собой регулирующую заслонку, которая корректирует расход воздуха в конкретном помещении – от полной подачи до перекрытия воздушного потока. То есть позволяет реализовать зональную вентиляцию с переменной подачей свежего воздуха.

Насосная группа Meibes

Насосная группа Meibes используется для регулировки температуры и подачи воды в системе отопления. Она позволяет точно управлять теплоносителем и регулировать его параметры. Отличается высокой надежностью и стабильностью работы, с ее помощью легко управлять температурой теплоносителя. Интегрируется практически в любую современную систему отопления.

Медные трубы системы отопления

При организации инженерных систем все обвязки котельных мы делаем на меди. Этот материал не боится перепадов температуры, не поддается негативному воздействию ультрафиолетовых лучей и имеет термин эксплуатации 50 лет, что сравнимо со сроком службы жилых объектов. Медные трубы обеспечивают надежность и долговечность всей системы.

Бак расширительный Zilmet CAL-PRO 35 л

Расширительный бак Zilmet CAL-PRO на 35 л предназначен для компенсации изменения объема воды в системе отопления. Он предотвращает перепады давления и помогает снизить потребление энергии. Используется вместе с котлами и насосами. Баки бренда Zilmet отличаются высокой прочностью, износостойкостью и антикоррозийными свойствами.

Аккумулирующий бак Drazice UKV 102

Аккумулирующий бак Drazice UKV 102 предназначен для аккумулирования избыточного тепла от теплогенератора системы отопления (в нашем случае - теплового насоса). Он изготовлен из стали, внутренняя поверхность остается не обработанной. Покрыт несъемной полиуретановой теплоизоляцией. Мы отдаем предпочтение бренду Drazice при реализации систем с нагревательными элементами.

Шумоглушители для воздуховодов

Шумоглушители для воздуховодов необходимы для того, чтобы снизить уровень шума. В офисных помещениях это требование особенно актуально. Шумоглушители монтируются в воздуховодах непосредственно за вентиляционным агрегатом и значительно снижают уровень шума в вентканалах. В проектах мы используем самые качественные шумоглушители известных марок, например - Systemair.

Линейный потолочный диффузор TROX

Линейные диффузоры TROX - это стиль и комфорт в офисе и доме. С их помощью реализуется идеальное распределение воздуха с потолка. Поступающие воздушные струи смешиваются с воздухом в помещении в непосредственной близости от диффузора. Благодаря этому исключается эффект сквозняка.

Каучуковая изоляция на воздуховоды

Для воздуховодов мы используем изоляцию из вспененного каучука. Она надежно защищает трубопроводы от образования конденсата, отличается легкостью, долговечностью и стойкостью к агрессивным средам. Имеет низкую теплопроводность, высокую эластичность и пароизоляционные свойства. Каучуковая изоляция - отличное долгосрочное решение для изоляции вентиляционного оборудования.

Инженерные системы в офисе Альтер Эйр

Система вентиляции, кондиционирования и отопления в квартире, ЖК "Новопечерские Липки"

  • Кухня
  • Обеденная зона
  • Гардероб
  • Гостиная
Приточно-вытяжная общеобменная система вентиляции Maico WS 320 КВ

Приточно-вытяжная установка Maico WS 320 КВ с рекуперацией тепла, предназначена для обеспечения правильного воздухообмена в жилом или коммерческом помещении. В данном устройстве индекс KB указывает на наличие встроенного калорифера и байпаса.

Кухонный смеситель MOONY

Смеситель для мойки, однорычажный, с поворотным изливом диаметром 28 мм, с двойным потоком для чистой воды. Включение и выключение воды производится с помощью одного хромированного рычага. Утонченный дизайн и прочные материалы, обеспечат надежность работы смесителя на многие годы.

Привод для воздушных заслонок Belimo

Предназначен для управления воздушными заслонками. Может использоваться в системах как вентиляции, так и кондиционирования. Привод выполняет защитную функцию от обмерзания или задымления.

Шумоглушители Salda

Шумоглушители Salda используется для снижения звукового давления в вентиляционных каналах круглого сечения. Обеспечивают тихую работу вентустановки, монтируются на каждом из входов воздуха в вентустановку. В данном случае предусмотрено 4 шумоглушителя.

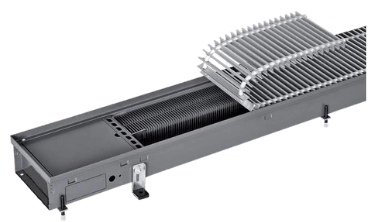

Внутрипольный конвектор Kampmann Katherm QK
