Централизованная вентиляция и настенное кондиционирование в частном доме (с. Гатное)

Специфика объекта:

Адрес объекта:

с. Гатное, Киевская обл., Украина

Объект:

Дом площадью 160 м2.

Год реализации:

2019 год

Поставленные задачи:

  • Обеспечить высокоэффективную вентиляцию централизованного типа в частном доме.
  • Организовать рекуперацию тепла с целью экономии на отоплении помещений.
  • Спроектировать и реализовать систему кондиционирования настенного типа.
  • Воплотить инженерные системы, учитывая технические особенности дома и дизайн-проект.

Сроки выполнения:

Проектирование:

3 недели

Сбор комплектации для монтажа:

4 недели

Монтаж:

1 неделя

Результат работы

Система вентиляции

При проектировании системы вентиляции, инженеры основывались на принципе деления на зоны – «чистые» и «грязные».​

К «чистым зонам» относятся комнаты, где преимущественно пребывают жильцы. Туда необходимо активно подавать свежий воздух – задача приточной вентиляции.

«Грязными зонами» называют помещения, которые нуждаются в удалении воздуха – кухни (особенно над жарочной поверхностью), ванные, санузлы, гардеробные, прачечные и т.д. В этих комнатах необходимо организовать вытяжную вентиляцию.

Для реализации эффективной вентиляции на данном объекте была выбрана централизованная система на базу приточно-вытяжной установки MAICO WS 320 KB и сети воздуховодов от нее. Данный вид системы имеет ряд преимуществ:

​Высокая эффективность – такой подход к организации вентиляции позволяет обеспечить кислородом все необходимые зоны, а также удалить неприятные запахи и повышенную влажность.

Скрытый монтаж – система после завершения ремонтных работ является практически незаметной, видны остаются только диффузоры.

Рекуперация – вентустановка MAICO WS 320 KB имеет энтальпийный пластинчатый рекуператор, который позволяет повторно использовать как тепло, так и влагу в помещении. Такой подход позволяет экономить как на отоплении помещения, так и на увлажнении воздуха в нем.

Низкий уровень шума – благодаря шумоглушителям (160-900), а также изоляции воздуховодов, работа установки является практически незаметной для жильцов и не приносит дискомфорта.

Вытяжная вентиляция на данном объекте осуществляется:

Первый этаж – зона кухни и санузла;

Второй этаж – ванная и гардероб.

Приточная вентиляция организована следующим образом:

Первый этаж – кабинет, гостиная.

Второй этаж – спальни.

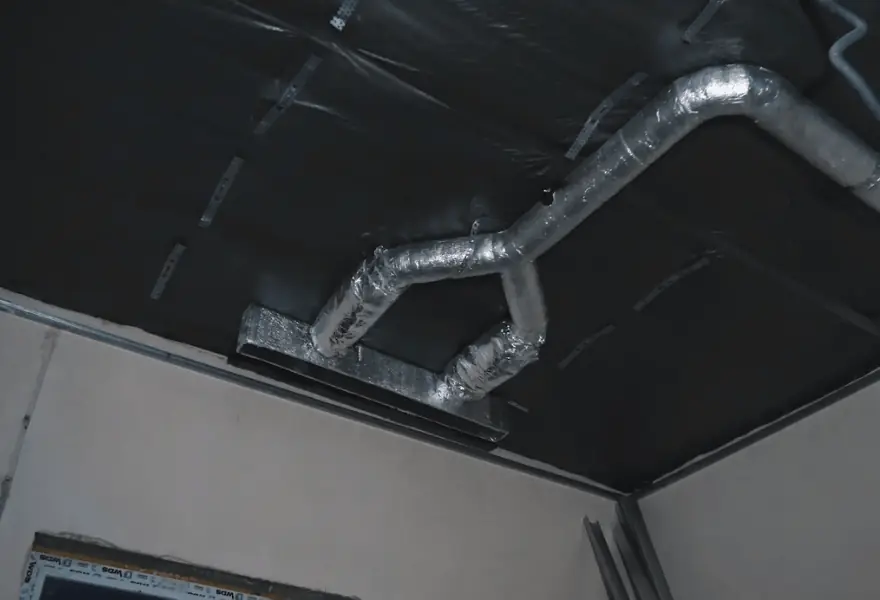

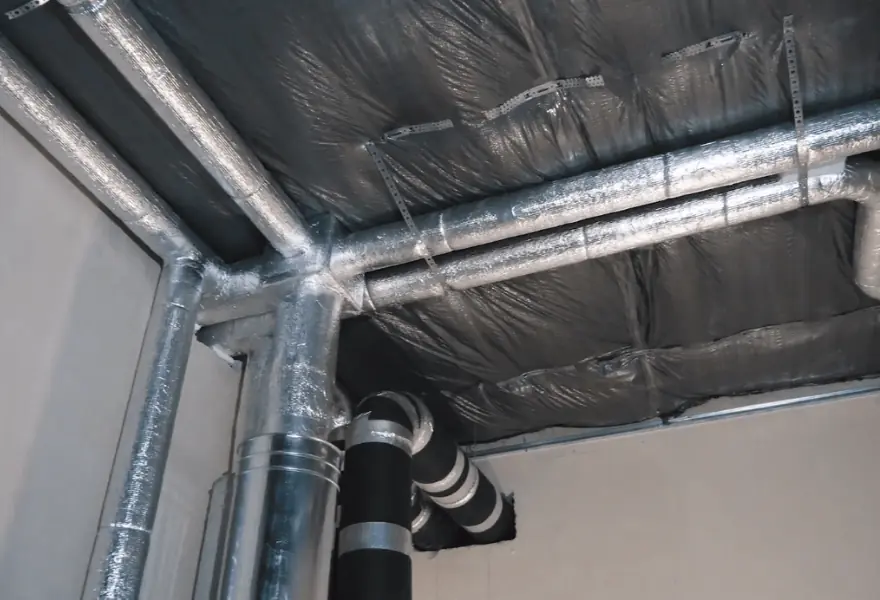

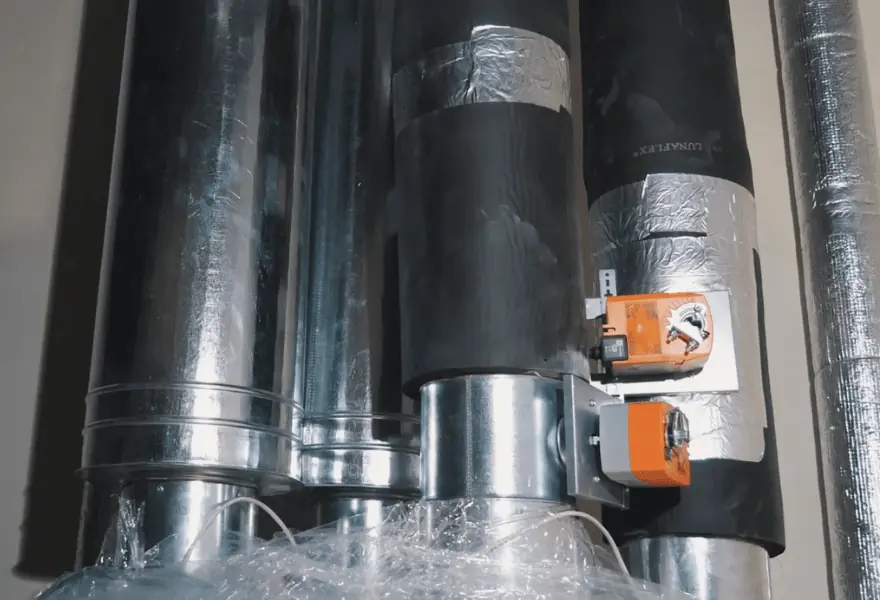

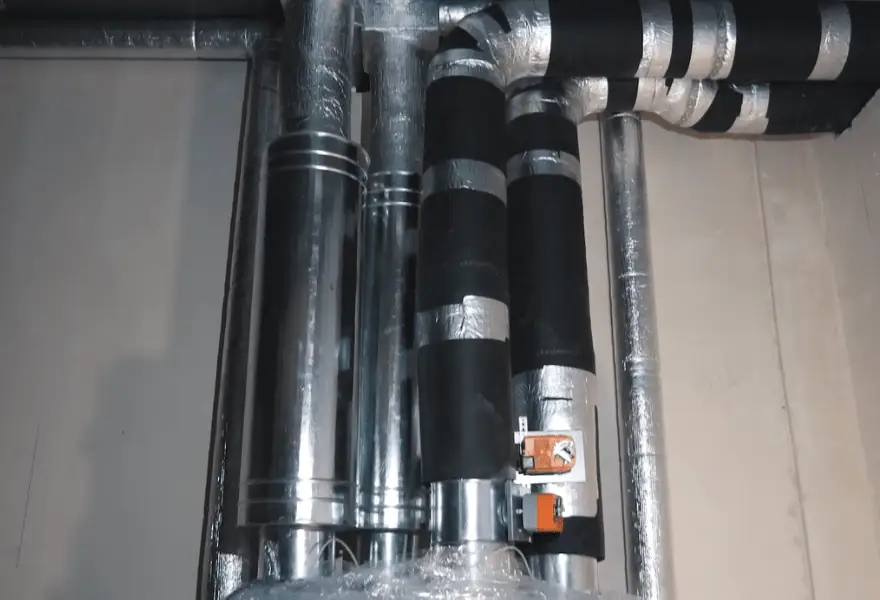

Перемещение приточного и вытяжного воздуха происходит через оцинкованные воздуховоды. Внутренние имеют шумо- и теплоизоляцию из вспененного полиэтилена (8 мм), а внешние – из каучука (19 мм).

Воздухораспределение в комнатах осуществляется с помощью линейных диффузоров LOOK-CM виробництва фірми MADEL (20 см і 30 см). Забор и выброс воздуха извне осуществляется через решетки CVVX 160 Combi grille.

Система кондиционирования

Кондиционирование на данном объекте проектировано на основе мульти-сплит-системы Daikin. Такая система эффективно обеспечивает охлаждение помещения и является экономичной, так как является инверторной, а также имеет функциональную автоматику.

Внешний блок расположен на внешней стене первого этажа, а внутренние блоки размещены в спальнях и гостиной. От внутренних блоков ко внешнему проложены фреонопроводы и дренажные трубопроводы.

Использованное оборудование

Вентиляция


  1. Приточно-вытяжная установка с рекуперацией тепла MAICO WS 320 KB
  2. Линейные диффузоры MADEL LOOK-CM.
  3. Вентиляционные решетки CVVX 160 Combi grille.

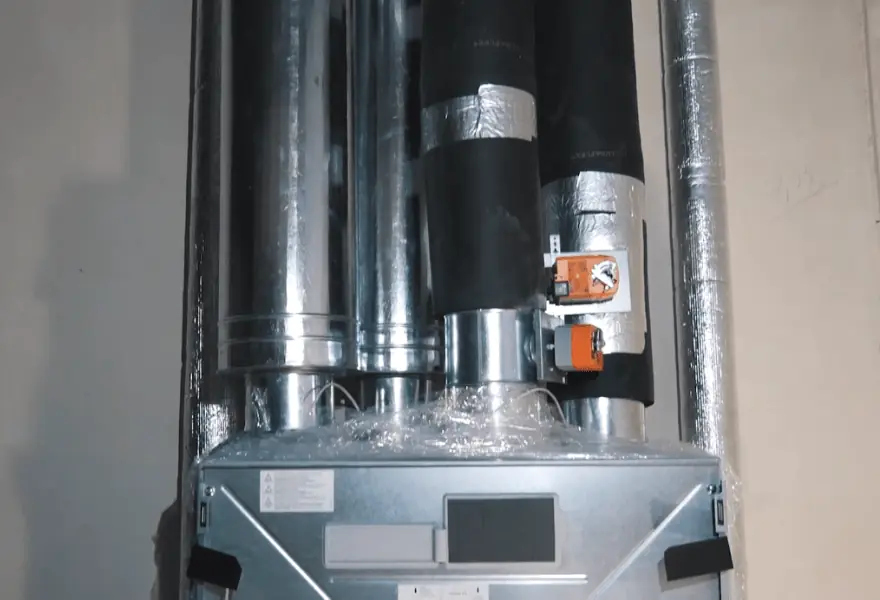

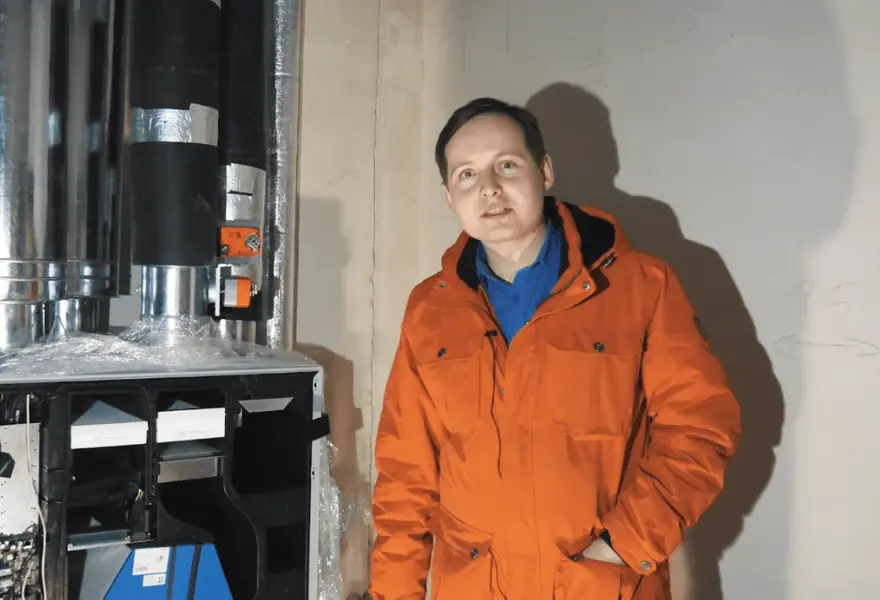

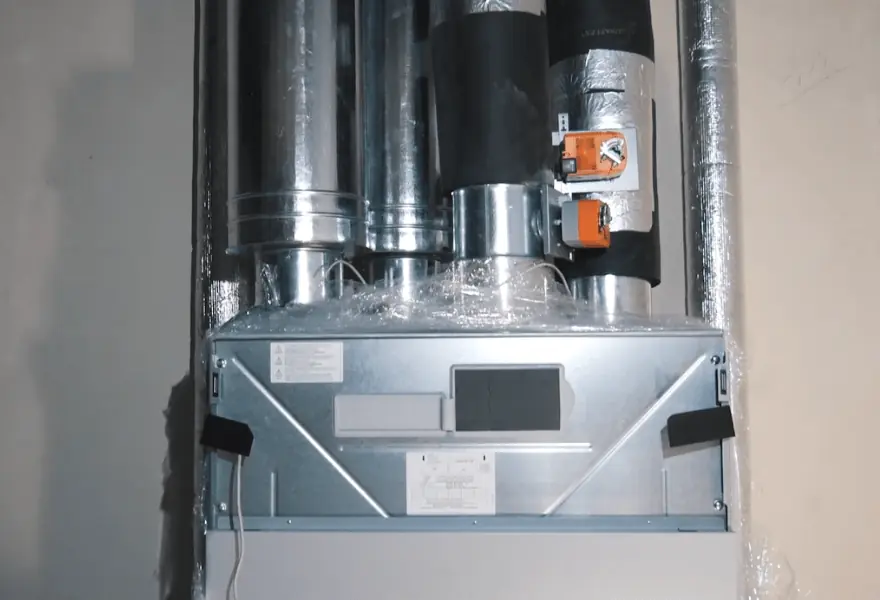

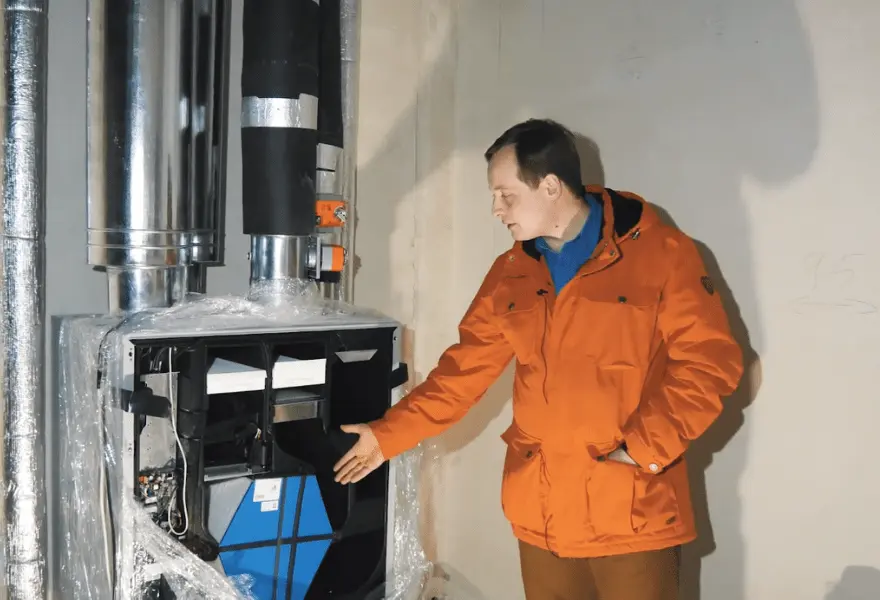

ПВУ MAICO WS 320 KB имеет небольшие габариты – 841х857х598 мм и легко вписалась в гардеробной. Напольное расположение оборудования обеспечивает легкий доступ к установке для обслуживания и замены фильтров.


Кондиционирование


  1. Внутренний блок мульти-сплит-системы Daikin SMXS90E
  2. Внутренние блоки мульти-сплит-системы Daikin FTXM20/25/50
