Полный комплекс климатических систем в частном доме,
с. Хотяновка

Специфика объекта:

Адрес объекта:

с. Хотяновка

Объект:

Двухэтажный дом площадью 160 м2.

Год реализации:

2019 год

Поставленные задачи:

  • Спроектировать и реализовать энергоэффективную систему отопления и горячего водоснабжения.
  • Осуществить систему водоочистки с целью устранить повышенную жесткость воды и наличие сероводорода и железа в ней.
  • Воплотить централизованную систему вентиляции для дома на базе приточно-вытяжной установки с рекуперацией тепла.
  • Обеспечить кондиционирование на объекте с помощью канальной системы.
  • Организовать систему увлажнения воздуха, совмещенную с системой вентиляции.

Сроки выполнения:

Проектирование:

3 недели

Сбор комплектации для монтажа:

2 недели

Монтаж:

1 неделя

Результат работы

Система отопления

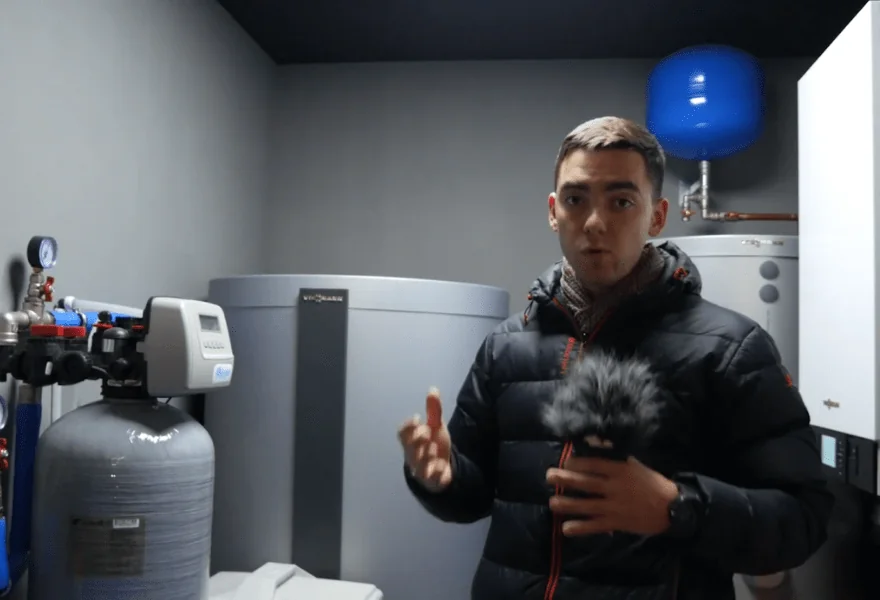

Для монтажа оборудования было выделено отдельное помещение – котельная. В ней размещено оборудование для систем отопления, ГВС и водоподготовки.

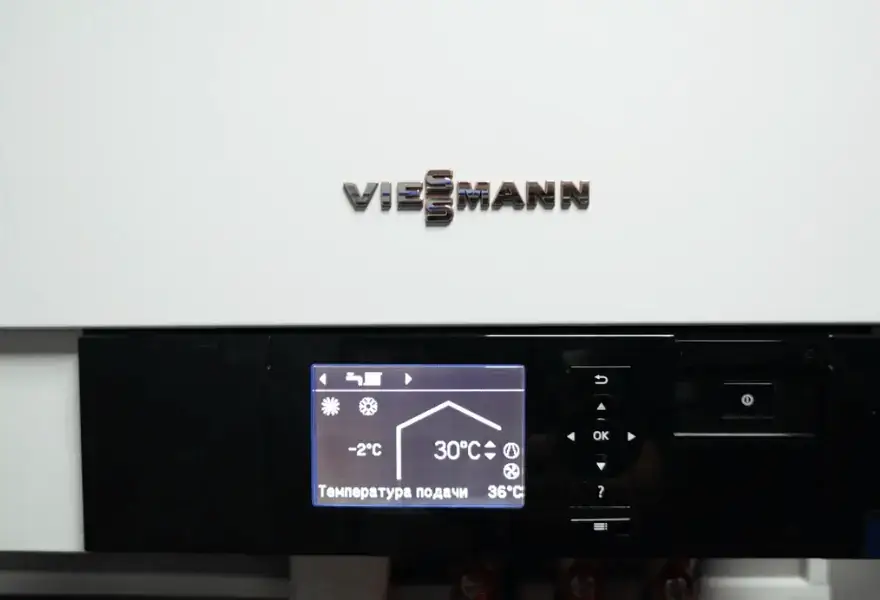

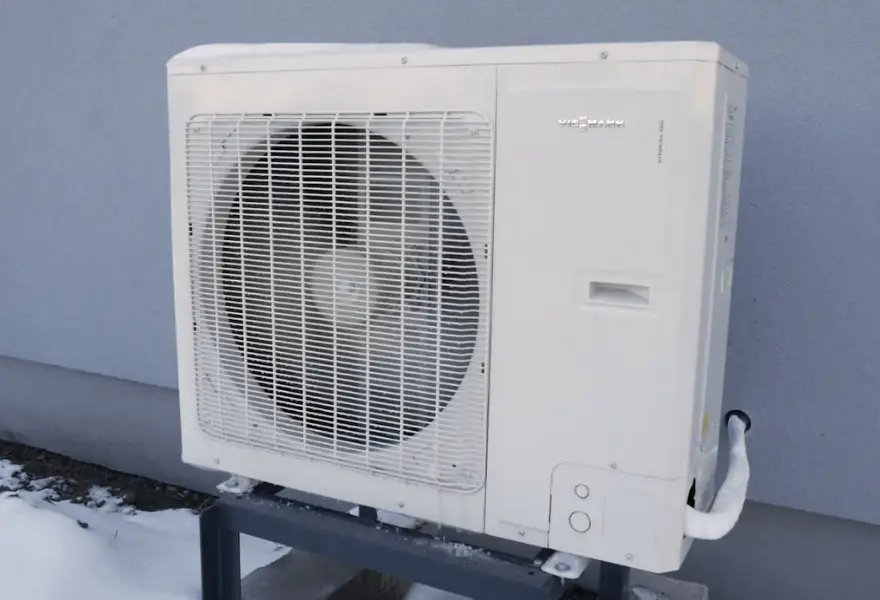

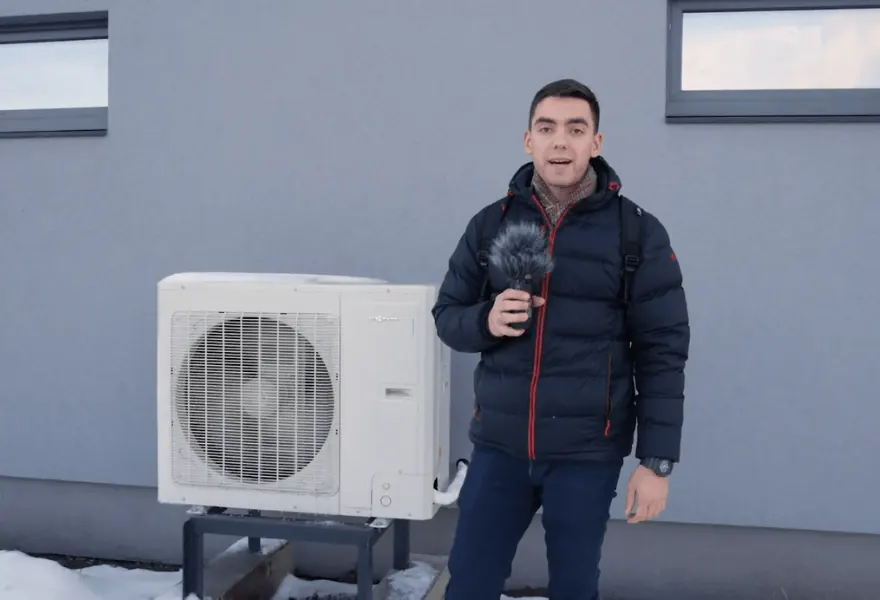

Обогрев помещения осуществляется с помощью теплового насоса, типа «воздух-вода» Viessmann Vitocal 100-S. В доме реализовано низкотемпературное отопление посредством:

системы «теплого пола» - для всех комнат в доме: спален, гостиной, ванных комнат и т.д.;

радиаторов – для гаража, технического коридора и технического санузла.

Тепловой насос Vitocal 100-S работает в независимом режиме – в зависимости от температуры за окном, корректирует температуру в доме.

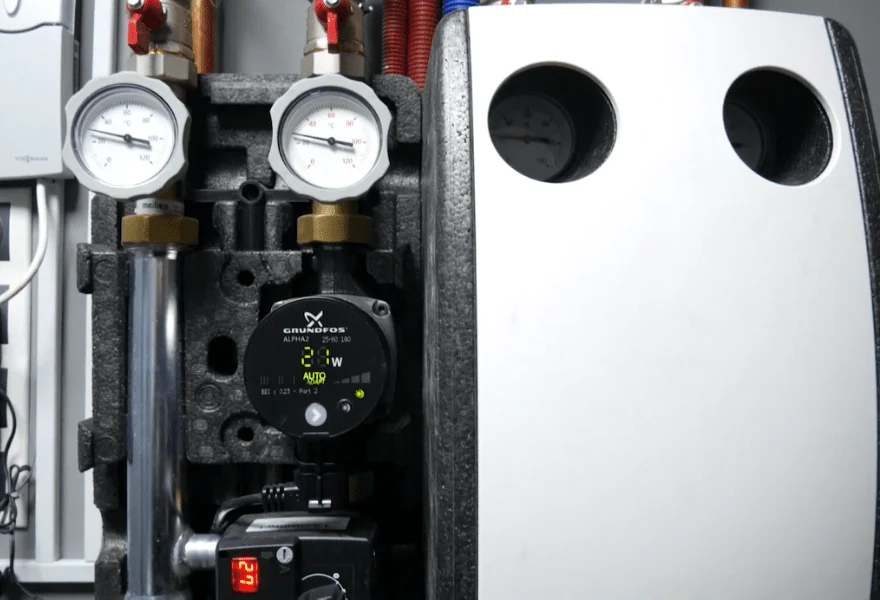

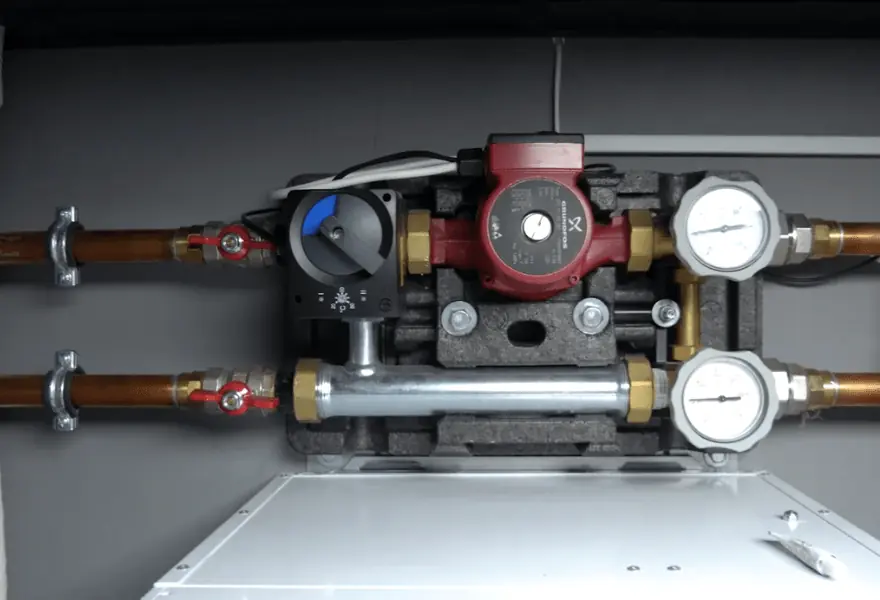

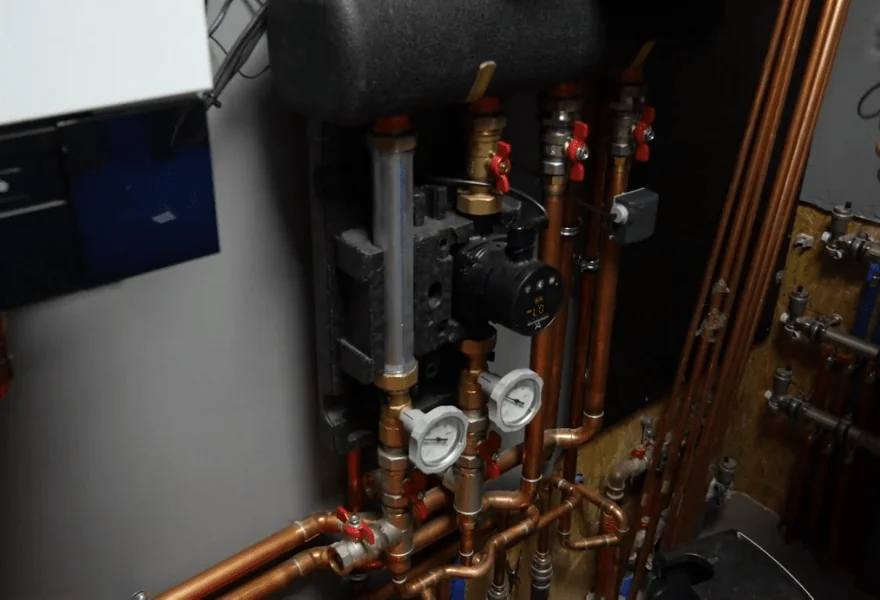

Для данных систем были установлены насосные группы от фирмы Meibes – по одной группе на каждый этаж. Вместе с насосными группами смонтирован сервопривод, на котором можно выставить температуру для работы оборудования.

Для обеспечения горячего водоснабжения в котельной были размещены:

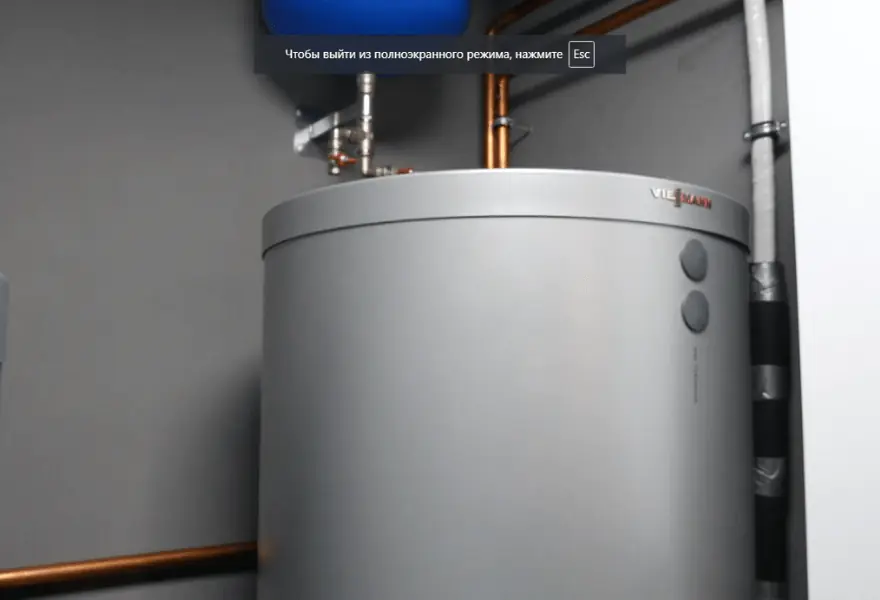

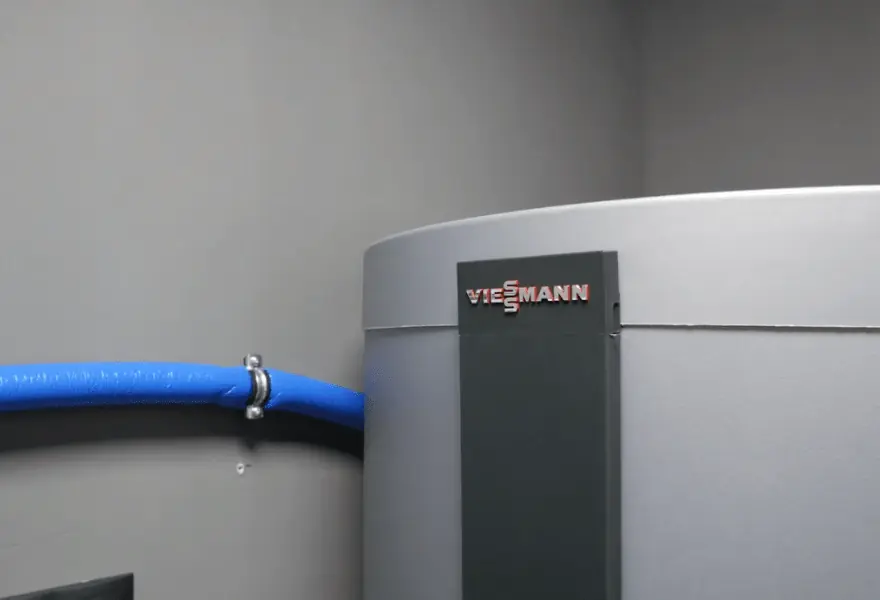

бивалентный бак ГВС Viessmann на 300л;

буферная емкость Viessmann на 400л.

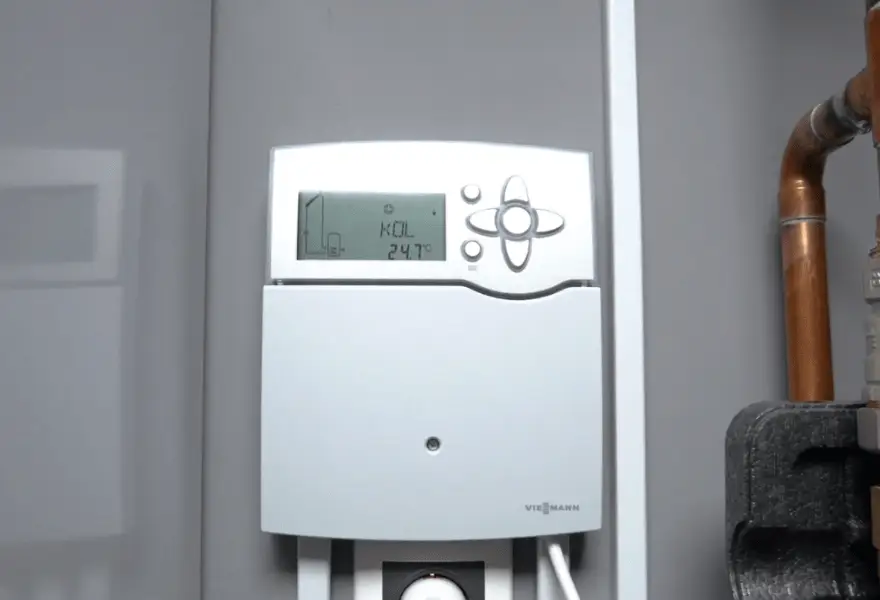

В качестве дополнительного источника тепла установлен камин с водяной рубашкой. Для обеспечения безопасности используется автоматика Vitasolic 100, которая пропускает через теплообменник камина холодную воду в том случае, если фиксирует его закипание. Насосная группа на камин поддерживает температуру обратки не ниже 55-60 оС.

Нижний теплообменник греется насосом, а верхний – подогревается камином.

Система водоочистки

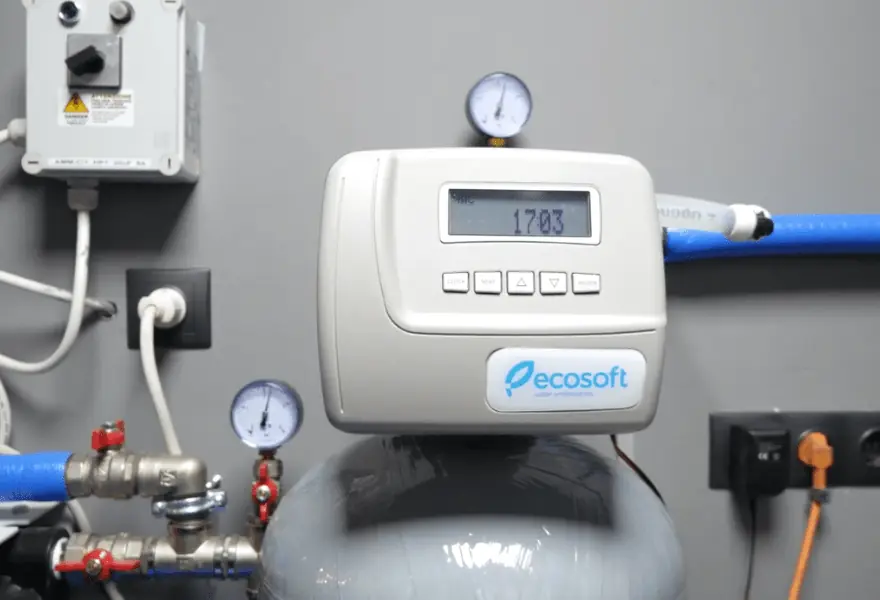

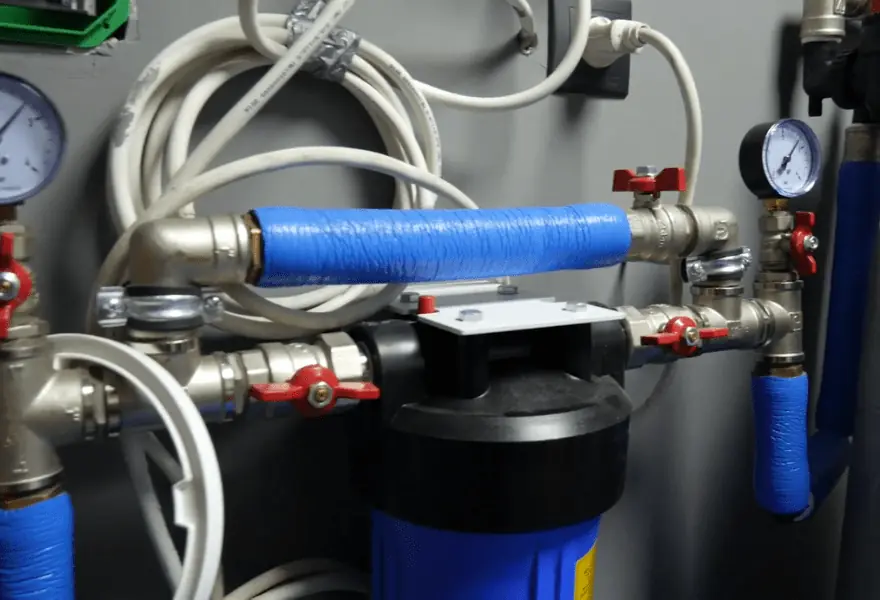

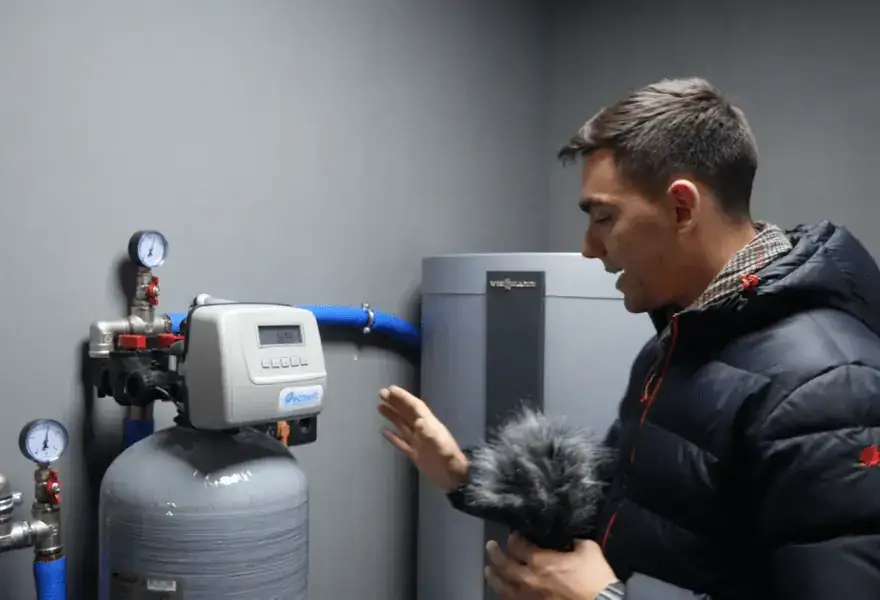

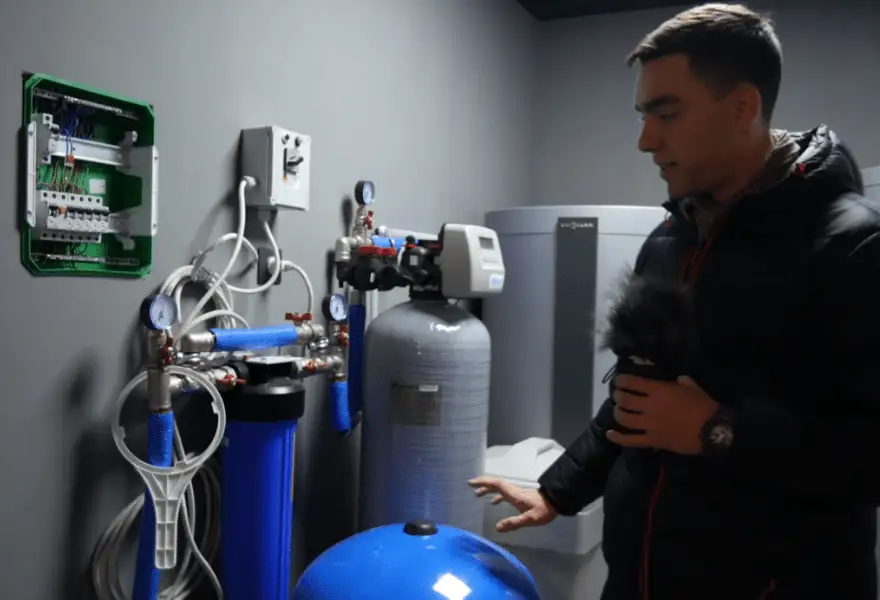

После проведения анализа воды на объекте, было выявлено повышенную жесткость и наличие железа и сероводорода. Для очистки воды от всех вредных примесей было реализовано систему водоочистки Ecosoft:​

балон с засыпкой Ecomix C;

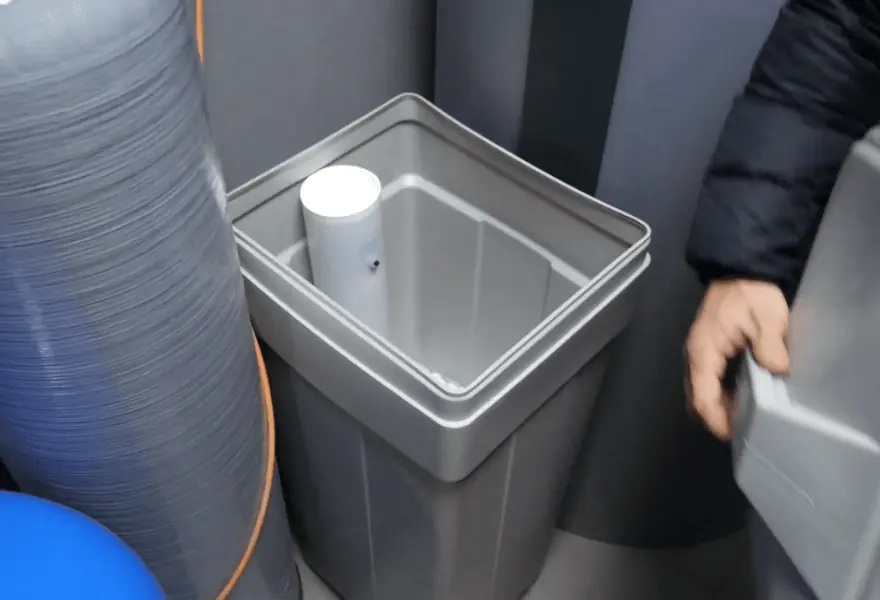

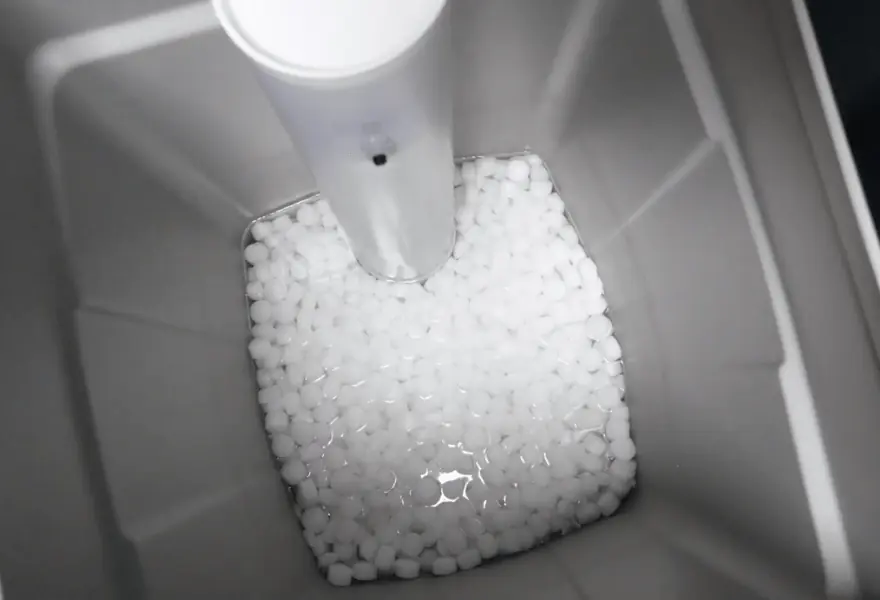

бак с солью для регенерации засыпки.

Засыпку в балоне необходимо менять раз в 5-7 лет, а соль в бак засыпать каждые 3 месяца.

Благодаря такой системе вода будет пригодной для использования в бытовых целях. С очищенной водой техника служит дольше и фильтры необходимо менять реже.

Система вентиляции

В доме реализована централизованная общеобменная вентиляция на основе немецкого оборудования Maico. Принцип работы основан на делении на «грязные» и «чистые» зоны:

«Чистые зоны»– комнаты, где жильцы проводят большую часть своего времени. Туда необходимо активно подавать свежий воздух – задача приточной вентиляции. Например, спальня, гостевая, детская.

«Грязные зоны»– комнаты, в которых есть необходимость удаления воздуха, неприятных запахов или повышенной влажности – работа вытяжной вентиляции. Это кухня, санузел, ванная комната и т.д.

Приточно-вытяжная установка Maico WS 320 KB служит основой системы вентиляции, от нее расходятся два типа воздуховодов – для приточной и вытяжной вентиляции. Все воздуховоды изготовлены из оцинкованной стали и имеют шумо- и теплоизоляцию в виде вспененного полиэтилена (8 мм) – внутри помещения и каучука (19 мм) – внешние. Для снижения уровня шума с ПВУ были установлены два шумоглушителя.

Воздухораспределение на объекте осуществляется через вентрешетки, что позволяет обеспечить равномерное рассеивание воздуха в комнатах. Кроме того, они практически не заметны в интерьере.

Система кондиционирования

Кондиционирование в доме организовано на базе мульти-сплит-системы Daikin. Выбор пал на канальную систему кондиционирования, которая является наиболее эффективной и комфортной, так как позволяет добиться нужной температуры и избежать образования прямых потоков холодного воздуха.

ИСПОЛЬЗУЕМОЕ ОБОРУДОВАНИЕ:

внешний блок кондиционера Daikin 5MXS90E;

канальный блок кондиционера Daikin FDXS50F;

канальный блок кондиционера Daikin FTXS25F;

настенный блок кондиционера Daikin FTXS25K.

проводной пульт управления Daikin BRC1E52A;

решетки РЩ с фильтром

Решетки обеспечивают равномерное рассеивание охлажденного воздуха, а фильтры – его очистку.

Система увлажнения воздуха

Увлажнение воздуха обеспечивает парогенератор Condair CP3 Mini PD4. Пар подается через воздуховоды системы вентиляции. Это позволяет добиться оптимальных показателей влажности в помещении.

В проектировании такой системы важен детальный расчет, чтобы избежать некорректных показателей, образования конденсата и т.д.

Для постоянного контроля работы системы увлажнения были установлены:

канальный гигростат KH-10;

канальный датчик влажности KFF-U.

В результате реализации полного комплекса климатических систем, клиент получил комфортный микроклимат в доме. Все системы интегрировались с учетом дизайн-проекта дома, что позволило совместить функциональность с эстетикой.
