Кондиционирование, вентиляция и отопление в квартире площадью 100 м2 (ЖК The Garden)

Специфика объекта:

Адрес объекта:

ЖК The Garden

Объект:

Трехкомнатная квартира площадью 100 м2

Год реализации:

2019 год

Поставленные задачи:

  • Установка канальной системы кондиционирования для трех жилых комнат.
  • Реализация вытяжной принудительной системы вентиляции в «грязных» зонах.
  • Организация системы отопления, установка теплораспределительных отопительных приборов.

Сроки выполнения:

Проектирование:

2 недели

Сбор комплектации для монтажа:

2 недели

Монтаж:

1 неделя

Результат работы

Система кондиционирования

Кондиционирование на объекте было реализовано мульти-сплит-системой японского производителя Daikin. Для охлаждения трех комнат (2 спален и кухни-гостиной) был установлен 1 наружный блок Daikin 5MXS90 и три внутренних: 2 низконапорных FDXM25F и 1 средненапорный FBA50.

Преимущества системы канального кондиционирования:​

Тихая работа – канальные кондиционеры монтируют над нежилыми помещениями, поэтому не слышно, как они работают;

Отсутствие сквозняков – охлажденный воздух перемещается по воздуховодам и подается в комнату через диффузоры, которые равномерно распределяют воздух по комнате;

Небольшая скорость подачи – не ощущается разница в температуре и нет напора потока холодного воздуха;

Свободное пространство – они зашиваются за потолком, как и воздуховоды, поэтому не загромождают помещение;

Лаконичная интеграция в интерьер – полностью скрываются из глаз, на виду остаются только щелевые диффузоры или решетки.

За равномерное распределение воздуха отвечают линейно щелевые диффузоры Look разработанные фирмой Madel.

Наружный блок Daikin 5MXS90 характеризуется низким уровнем шума. Он также имеет тихий режим, который снижает уровень звука на 3 дБа. Корпус устройства покрыт антикоррозийным слоем, который предотвращает появление ржавчины, таким образом продлевает срок службы кондиционера. Наружный блок обладает мощностью, которая способна обеспечить холодом площадь в 90-100 м2. В качестве хладагента используется фреон R410A. Он более экологичный и безопасный к окружающей среде. Наружный блок может эффективно работать в диапазоне от -10 до +46 градусов. В данной квартире его расположили на балконе.

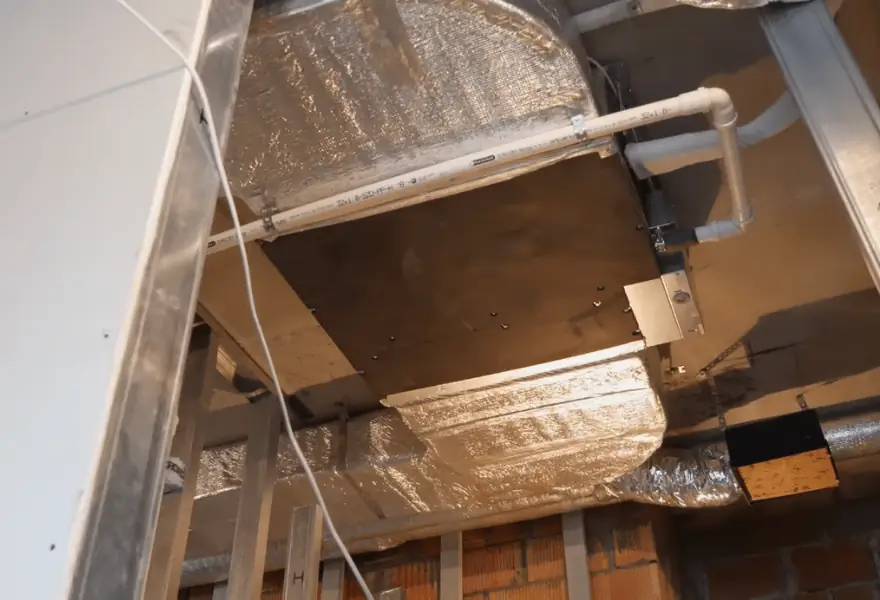

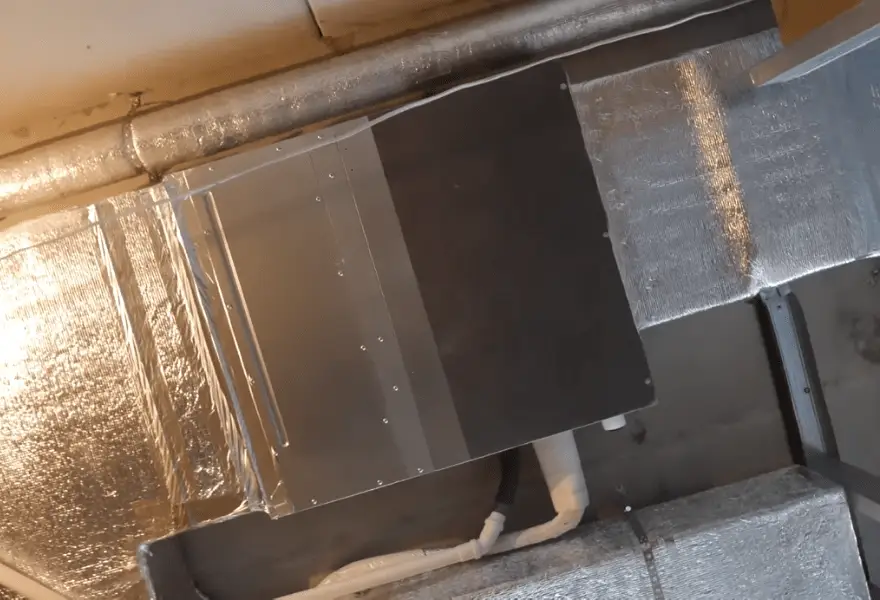

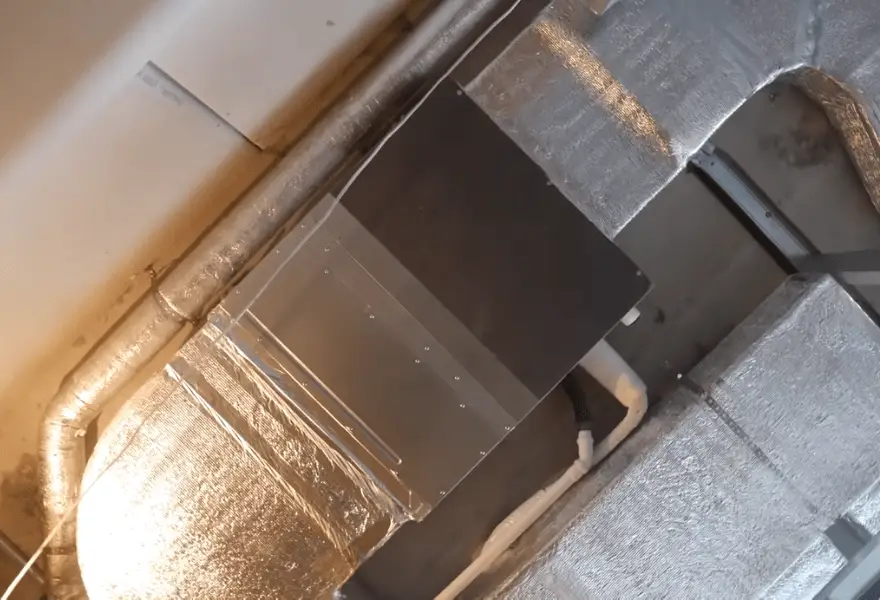

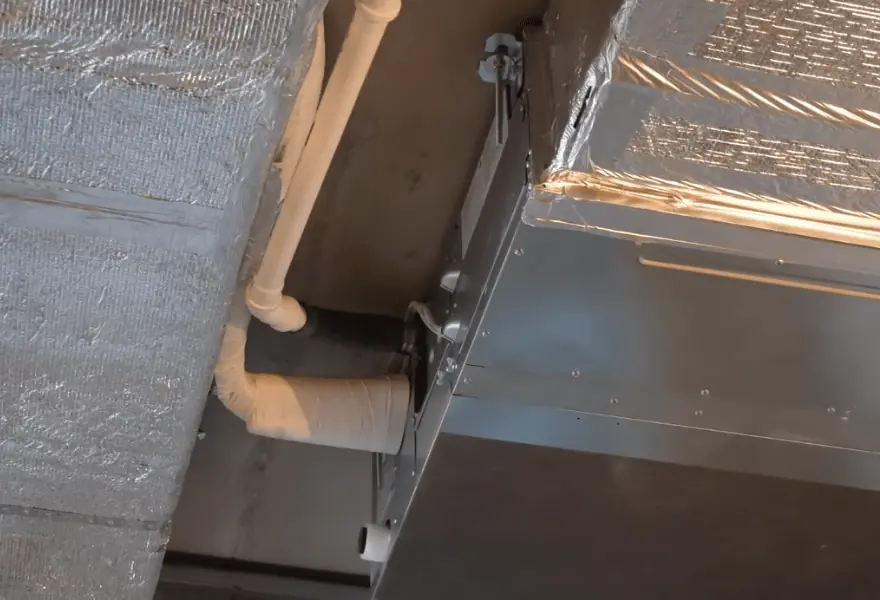

Внутренние блоки были установлены в межпотолочном пространстве:

двух гардеробных – модель FDXM25F и модель FBA50, которые обслуживают спальню и кухню-гостиную;

технического помещения – модель FDXM25F, обслуживает вторую спальню.

Внутренний блок FDXM25F обладает фильтром с автоматической очисткой. Также он оснащен режимом снижения влажности, при неизменном значении температуры и возможностью регулировать интенсивность подачи охлажденного воздуха (3 скорости). В нем можно настроить работу устройства на день и неделю. Таким образом оптимально используются возможности кондиционера.

Внутренний блок FBA50 также, как и предыдущая модель обладает недельным таймером, режимом снижения влаги и возможностью регулировать скорость подачи воздуха. Помимо этого, он отличается бесшумной работой, уровень шума достигает всего 25 дБа.

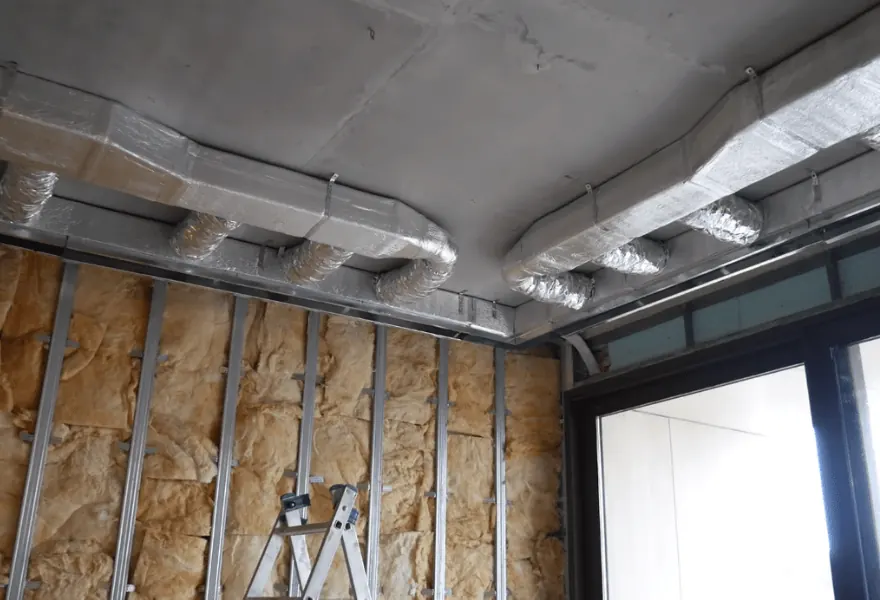

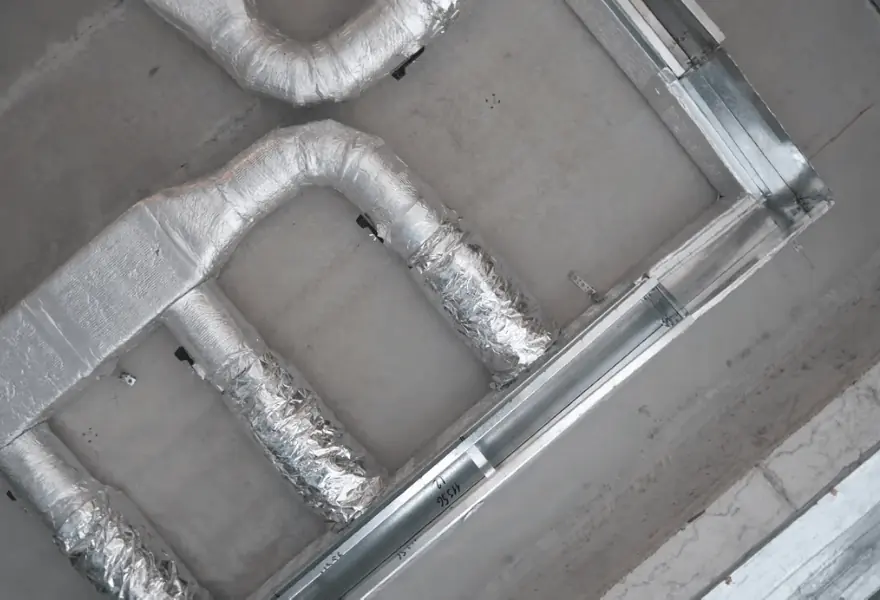

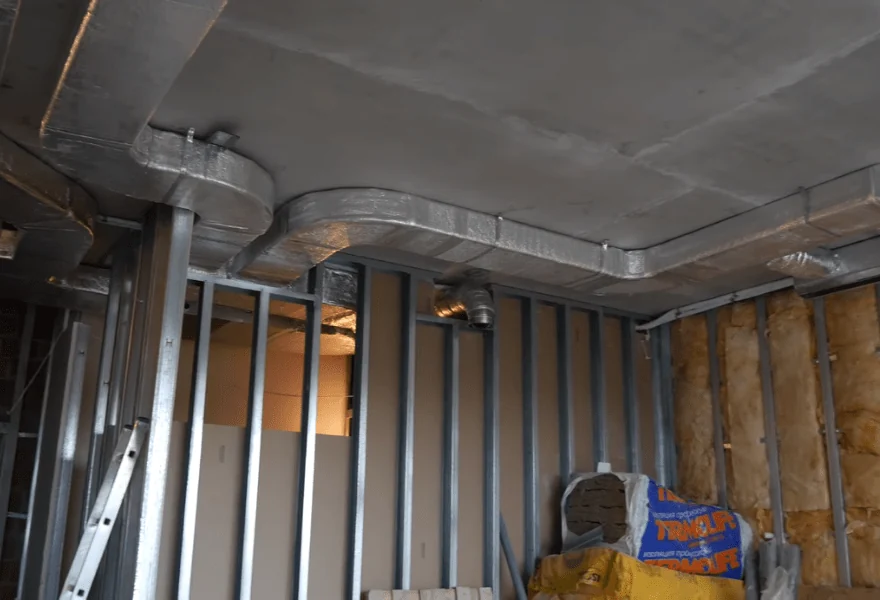

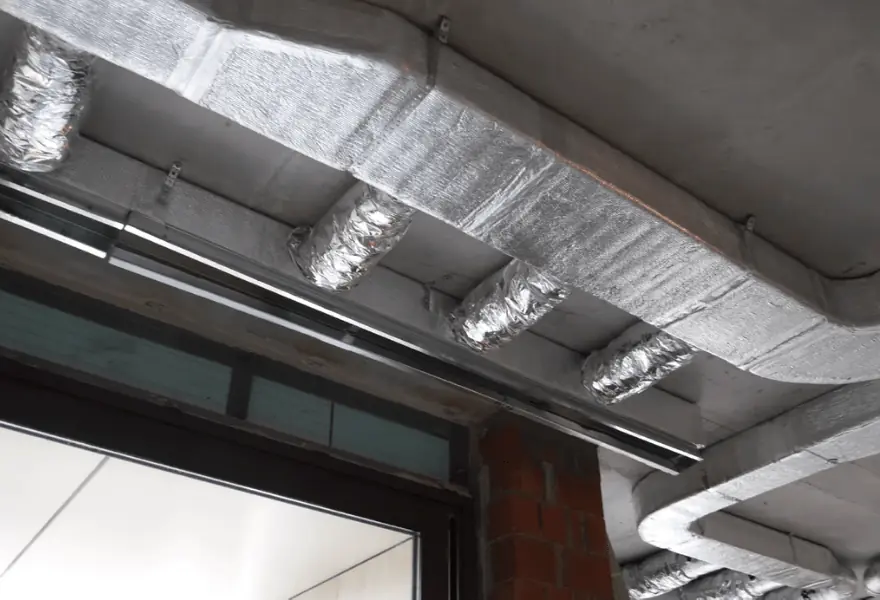

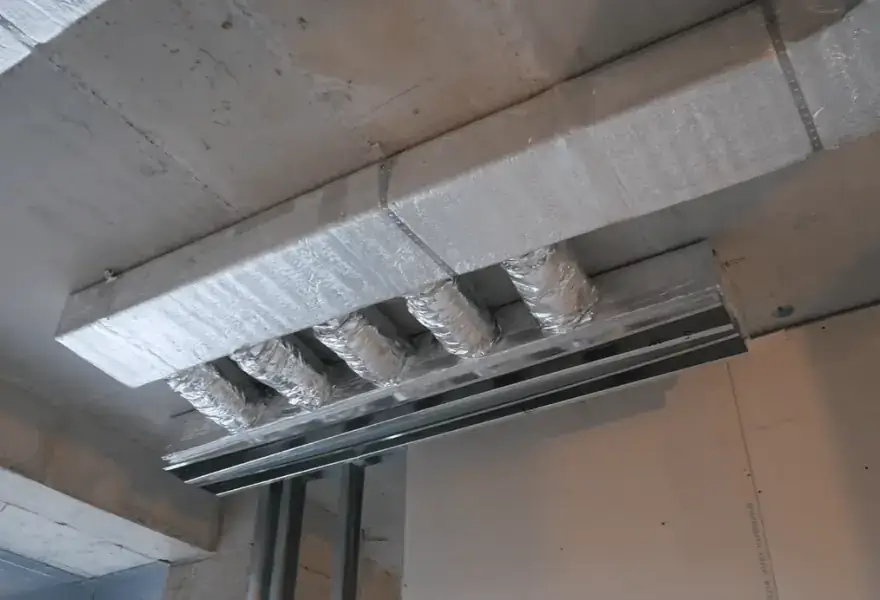

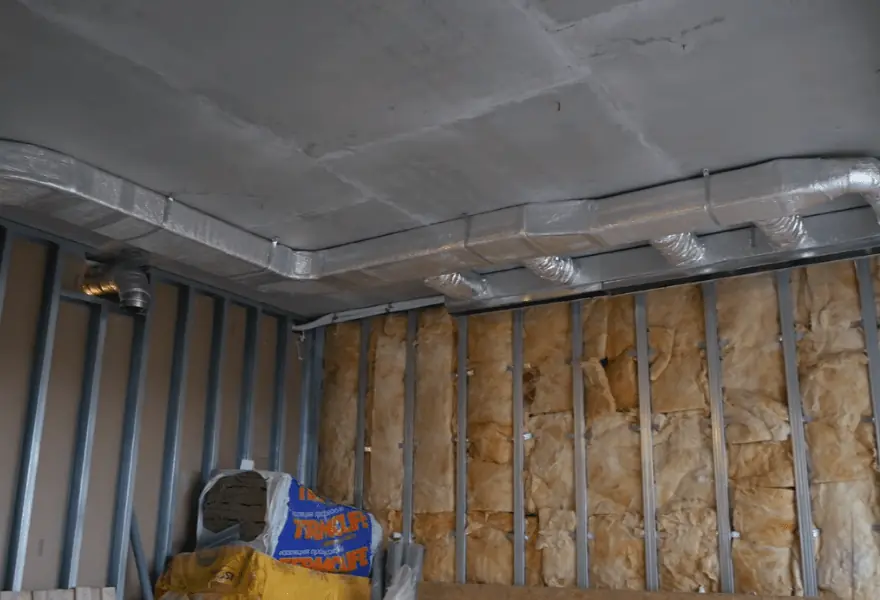

Подача и забор воздуха в гостиной будет осуществляться через угловые диффузоры Madel Look. Подача реализована над зоной гостиной, а забор воздуха – над кухней-столовой. В спальнях организована двухщелевая система. Слева размещается щелевой диффузор Madel Look для подачи воздуха, а с правой стороны – для рециркуляции. На фото показаны пленум боксы, которые установили под диффузоры.

Система вентиляции

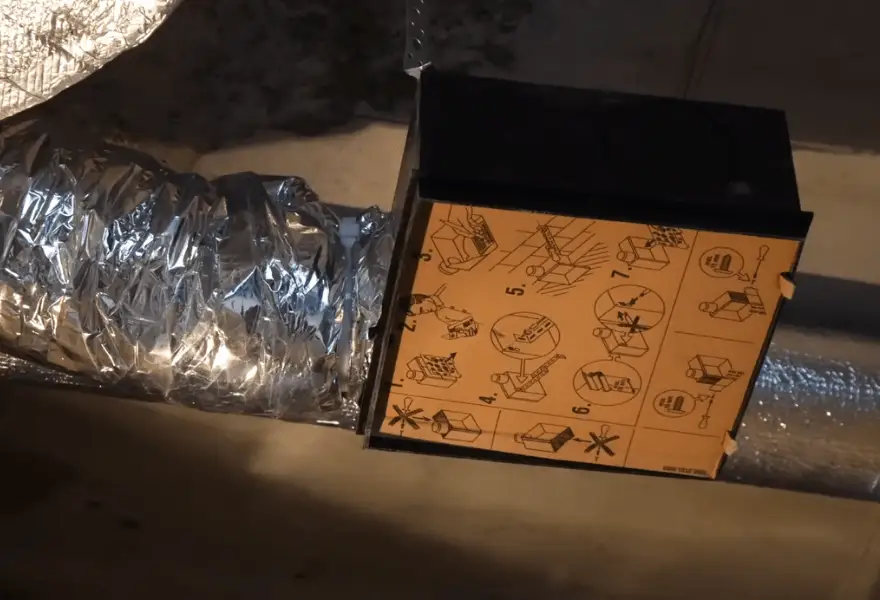

В трехкомнатной квартире реализовали местную вытяжную систему вентиляции. В нежилых комнатах установили бытовые вентиляторы немецкого бренда серии Maico ER.

В двух санузлах установили модели Maico ER 60 VZC. Эти вытяжные вентиляторы с таймером и производительностью 62 м3/ч. С помощью таймера устанавливается время задержки включения от нуля до 150 секунд и продолжительность работы в интервале от 1,5 до 24 мин. Центробежный вентилятор оснащен надежным энергосберегающим ЕС-двигателем, обладающим термозащитой от перегрузки и шариковыми подшипниками. Внутри корпуса находится фильтр грубой очистки G2, который препятствует загрязнению системы.

В двух гардеробных разместили модели Maico ER 60 I. Индекс I в названии вентилятора указывает на наличие встроенного интервального выключателя. С помощью него активируется устройство через установленный промежуток времени. Время, которое можно установить варьируется в пределах 0 - 15 часов, а период работы самого устройства равен 10 минутам, что позволяет экономить на электроэнергии.

В техническом помещении смонтировали вытяжной вентилятор Maico ER 60 G. Он имеет функцию переключения базовой нагрузки. Может работать в беспрерывном режиме, удаляя 35 м3 воздуха в час. Максимальная мощность устройства составляет 62 м3/ч. Как и вся серия, данная модель обладает ЕС-двигателем с шариковыми подшипниками и термозащитой. Так же фильтр грубой очистки G2 предотвращает засорение механизма.

Принудительная вытяжная вентиляция удаляет загрязненный воздух из нежилых помещений. Она не позволяет неприятным запахам распространяться по квартире и выводит на улицу лишнюю влагу, препятствуя оседанию конденсата на стенах в санузлах и предотвращая появление грибка с плесенью.

Система отопления

Для организации и распределения тепла в комнатах инженером была предусмотрена установка конвекторов.

В зоне гостиной и столовой были установлены внутрипольные конвекторы Hitte FXX. Это отопительное оборудование, которое оптимально подойдет в качестве основного источника обогрева. Оно не будет создавать конденсат на окнах и охладит их летом. Теплооносителем в конвекторе является вода. Возле теплообменника конвектора установлен вентилятор, который обдувает его и тем самым увеличивает эффективность работы. Наивысшая температура теплоносителя составляет 110 градусов.

​В спальнях были смонтированы конвекторы Kampmann Katherm QK. Тепловой конвектор от немецкого производителя отличаются принудительной конвекцией, оснащен встроенным вентилятором. Он объединяет в себе ЕС-технологии и плавное регулирование оборотов вентилятора с помощью системы управления KaControl. Такое решение позволяет повысить энергоэффективность до максимального уровня. Кроме того, это гарантирует тихую работу, которая не приносит дискомфорт, даже в ночное время.

Внутрипольные конвекторы – хорошее решение для обогрева дома. Оборудование не только качественно выполняет свою функцию, но и не загромождает помещение.

Использованное оборудование

Кондиционирование

Мульти-сплит-система Daikin:


  1. Наружный блок Daikin 5MXS90 (1 шт.);
  2. Внутренний блок Daikin FDXM25F (2 шт.);
  3. Внутренний блок Daikin FBA50 (1 шт.).

Вентиляция

Вентиляторы серии Maico ER:


  1. Maico ER 60 VZC (2 шт.);
  2. Maico ER 60 I (2 шт.);
  3. Maico ER 60 G (1 шт.)

Отопление

  1. Внутрипольные конвекторы Hitte FXX (2 шт.);
  2. Внутрипольные конвекторы Kampmann Katherm QK (2 шт.)
