Монтаж систем водоснабжения в квартире и доме

Монтаж водопровода и установка системы водоснабжения — один из самых ответственных этапов ремонта в доме или квартире.
Что нужно знать о монтаже водоснабжения, материалах, технологиях и ценообразовании работ перед тем как заказывать услугу по установке системы?
Детальнее про системы водоснабжения в наших видео
Можете сэкономить время на чтении и ознакомиться с нашими видеообзорами на тему водоснабжения.
Наши специалисты расскажут Вам все, что нужно знать про монтаж оборудования систем водоснабжения и какие особенности имеют эти работы
Как устроить систему водоснабжения в частном доме? Какие отличия в проекте и монтаже водопровода в квартире и доме?
В квартире водоснабжение, как правило, центральное. Вода в жилье попадает через вертикальные водопроводные стояки. Эти стояки могут вести сразу в квартиру или устанавливаться в подъездах и заходить в квартиру трубами. Отводы на стояках заканчиваются краном водоснабжения в квартире.
Обычно владельцы квартир не могут повлиять на проект монтажа водопроводной системы, многие решения касаемо установки заложены застройщиком. Поэтому более подробно рассмотрим монтаж водоснабжения в частном доме.
Сам принцип функционирования системы водоснабжения в домах практически такой же, как для квартиры. Но есть и отличия, влияющие на монтаж водоснабжения:
источником воды в доме обычно является скважина;
в домах, как правило, больше, чем один санузел — будет больший разбор воды в системе водоснабжения.
Поскольку источником воды в доме выступает скважина, существует риск повышения давления. Чтобы предотвратить повышение давления, нужно установить предохранительную арматуру. Нагрев воды в системе водоснабжения в доме будет обеспечивать бойлер — газовым или электрокотлом, тепловым насосом или ТЭНом. Также в домах чаще есть потребность в установке систем очистки водоснабжения. Если на краны транспортировать воду из скважины, она будет непригодной для питья и даже для технических нужд.
Монтаж водоснабжения — это комплексные работы, при которых нужно учесть много нюансов. Рассмотрим особенности проекта и монтажа водопроводной системы.
Для правильной установки и разводки водопровода холодной воды в квартире и доме нужно помнить про:
доступность оборудования для обслуживания и ремонта;
скрытый монтаж при разводке — специалисты делают штробление и прячут трубы водоснабжения;
утепление, которое компенсирует расширение водопроводных труб из сшитого полиэтилена и препятствует появлению конденсата.
Система водопровода холодной воды начинается с запорного крана. Кран нужен для обслуживания и монтажных работ. За запорным краном в системе водоснабжения идет электронно-механический, реагирующий на протечки (о нем поговорим позже).
Проектирование и монтаж труб горячего водоснабжения имеют особенности:
Если вода поступает из центрального стояка, монтаж почти такой же, как у холодного водоснабжения, отличия касаются температурного режима (80℃) и фильтров.
Дополнительный источник нагрева воды может быть проточный нагреватель или бойлер. Нагреватель может снизить напор и потреблять много электричества, а бойлер требует времени для нагрева воды.
В проекте горячего водоснабжения предусматривается возможность перекрытия стояка для перехода к нагреву. Бойлер используется при наличии водоочистки в системе холодного водоснабжения, так как вода после нагрева не подлежит очистке.
Трубы горячего водоснабжения требуют утепления, чтобы избежать потерь тепла.
Рециркуляция горячей воды в системе водоснабжения оснащена двумя трубами:
из бойлера — трубой подачи горячей воды;
возвратной трубой.
Эти трубы должны обеспечить непрерывный проток горячей воды в системе горячего водоснабжения. При остановке вода будет остывать. Среди преимуществ системы — возможность мгновенной подачи горячей воды на любой кран водоснабжения (где бы вы не открыли кран — на кране будет теплая вода). Однако есть минусы, в частности, для системы нужна установка оборудования:
обратного клапана;
рециркуляционного насоса.
Рециркуляционные насосы в системе водоснабжения могут быть оснащены таймером с программированием. Программатор позволяет настроить работу насоса на то время, когда она необходима и экономить до 30% тепловой энергии.
В системе водоснабжения чаще всего используются системы антипотопа компаний Ajax или Нептун. Система для предотвращения затоплений состоит из:
электронно-механических кранов, закрывающих и открывающих подачу воды в системе водоснабжения;
центрального блока управления с датчиками протока.
Именно датчики — одни из самых важных элементов антипотопа в системе водоснабжения, поскольку они управляют электронно-механическими кранами. Датчик фиксирует наличие воды на контакте и передает на блок команду закрыть краны. Блок после звукового сигнала пользователю перекрывает подачу. Различают датчики:
проводные,
радиосигнальные.
Материал труб — один из факторов, который серьезно влияет на монтаж водопроводных систем и на цены на монтаж водопровода. Рассмотрим ключевые материалы для труб водоснабжения, их достоинства и недостатки.
Наши специалисты подберут все необходимые материалы и оборудование для проекта, учитывая ваши предпочтения и ценовую политику
Металлопластиковые трубы состоят из слоёв алюминия и пластика.
Такие трубы можно использовать в проектах систем водоснабжения, если прокладывать их открытым способом — по поверхности стены. Закрытый монтаж в штробах не рекомендуется, так как при перепадах температур труба расширяется и на соединениях могут появляться микротрещины. При скрытой установке утечку воды обнаружить сложно — придётся вскрывать отделку, снимать плитку или вскрывать стену.
Плюсы таких труб водоснабжения:
приемлемое качество;
относительно простой монтаж.
Минусы:
риск утечки, которую трудно устранить;
ломкость.
Полипропиленовые водопроводные трубы, как и металлопластиковые, чаще всего используют в котельных и технических помещениях, где возможные протечки сразу видны и трубу легко заменить.
Монтаж выполняется пайкой. Иногда такими трубами делают всю систему водоснабжения и отопления (кроме тёплого пола), но крайне важно найти опытного специалиста. При пайке используют трубы бóльшего диаметра — из-за сужения сечения в месте соединения.
Плюсы полипропиленовых труб:
простая разводка и монтаж;
низкая цена;
подходят для открытой прокладки внизу — утечка воды будет сразу заметна.
Недостатки таких труб водоснабжения:
при пайке нарушается структура, возможна разгерметизация;
не подходят для скрытого монтажа и установки на верхних этажах;
даже при качественной пайке есть риск утечек при температурных колебаниях;
плохо переносят контакт с бетоном и стяжкой — обязательно требуется изоляция (вспененный полиэтилен или каучук).
Медные трубы почти всегда используют в котельных для обвязки котлов, насосных групп и баков. Реже — в деревянных домах с открытым монтажом, где они дополнительно играют роль теплообменника и дополняют дизайн интерьера.
По стоимости цены на монтаж водопровода установки медь сопоставима с трубами водоснабжения из сшитого полиэтилена, но из-за пайки выходит дороже и требует больше времени на монтаж.
Достоинства медных труб:
прочные и герметичные соединения при пайке;
возможен монтаж на обжим — благодаря мягкости металла и использованию пресс-фитингов;
долговечность при грамотной установке.
Недостатки:
высокая цена материала и трудоёмкость монтажа.
Трубы из сшитого полиэтилена (PEX) — пожалуй, самый надёжный и популярный на сегодня вариант для водоснабжения в частных домах.
Сшитый полиэтилен — материал, который проходит специальную обработку (сшивку), и именно она определяет его прочность и «память формы»:
PEX-A — самый эластичный, легко восстанавливает форму, подходит для скрытого монтажа в системах водоснабжения;
PEX-B — прочный, но с меньшей эластичностью;
PEX-C — наименее устойчив к деформации, чаще применяется в тёплых полах.
Достоинства сшитого полиэтилена для систем водоснабжения:
срок службы до 50 лет;
безопасен для скрытого монтажа (под стяжкой или в стене);
устойчив к утечкам при правильной сборке;
разнообразие соединений: кольцевые, натяжные, пресс-фитинги.
Минус данного материала:
рабочая температура — не выше 90°C.

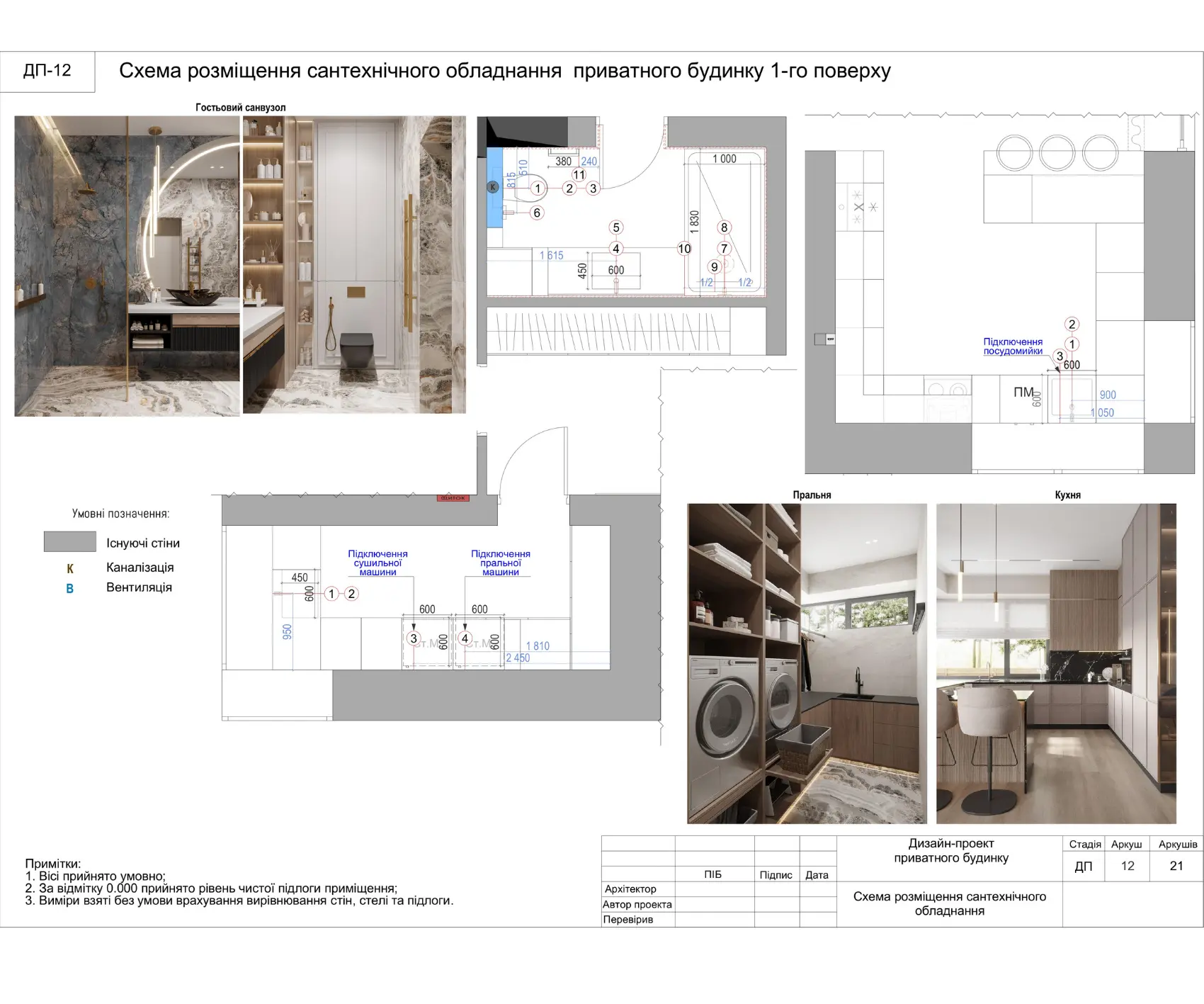

При установке систем водоснабжения в квартире или частном доме используется ряд технологий. Поговорим о них подробнее.
В системе с последовательным соединением, труба идет к тем узлам, где она нужна.
Например, канализационная труба выходит с основы пола и ведется до узла, где нужен сток, забор фекалий и т.д. Подключение (умывальников, унитазов и т.д) осуществляется через сифоны.

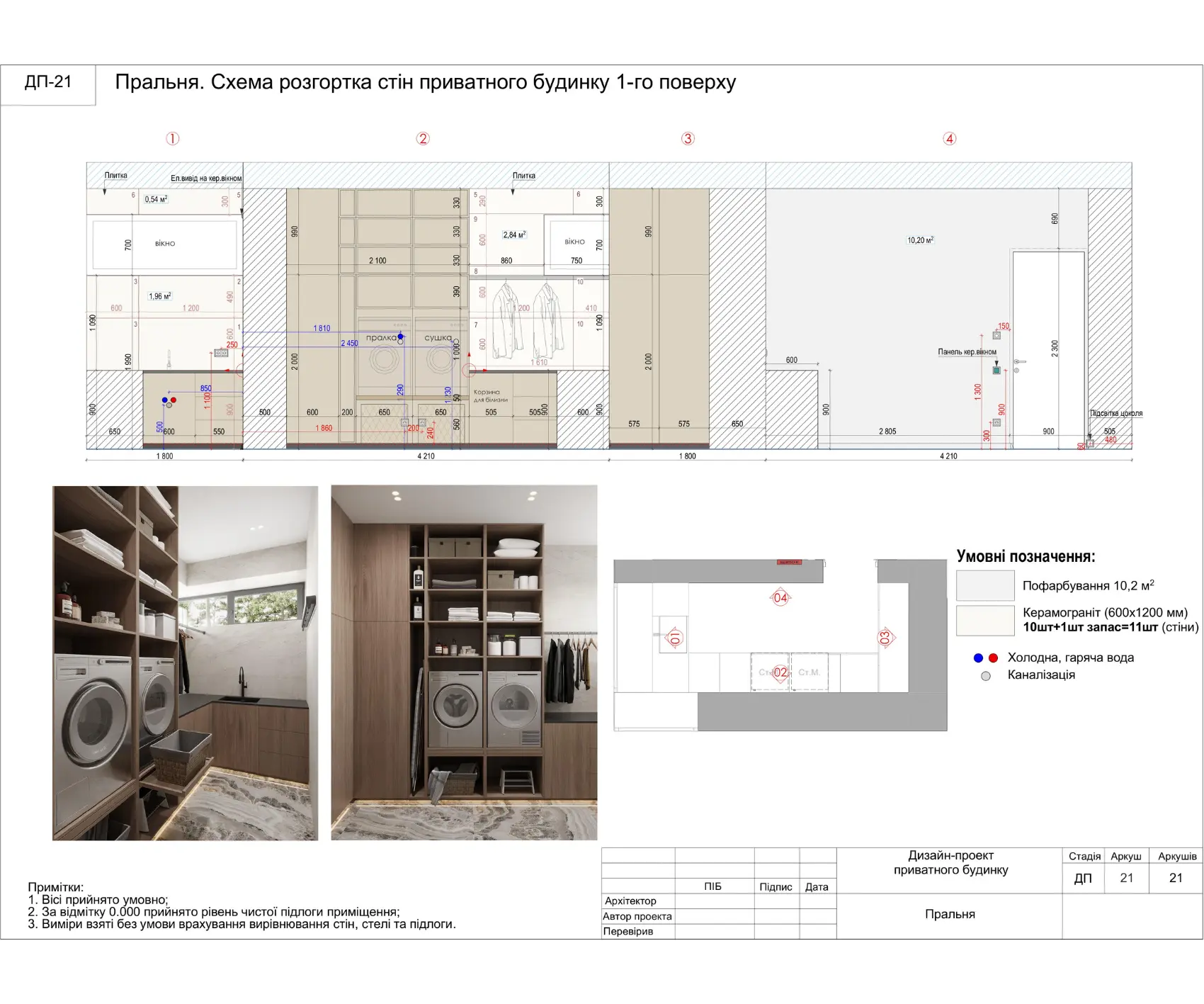

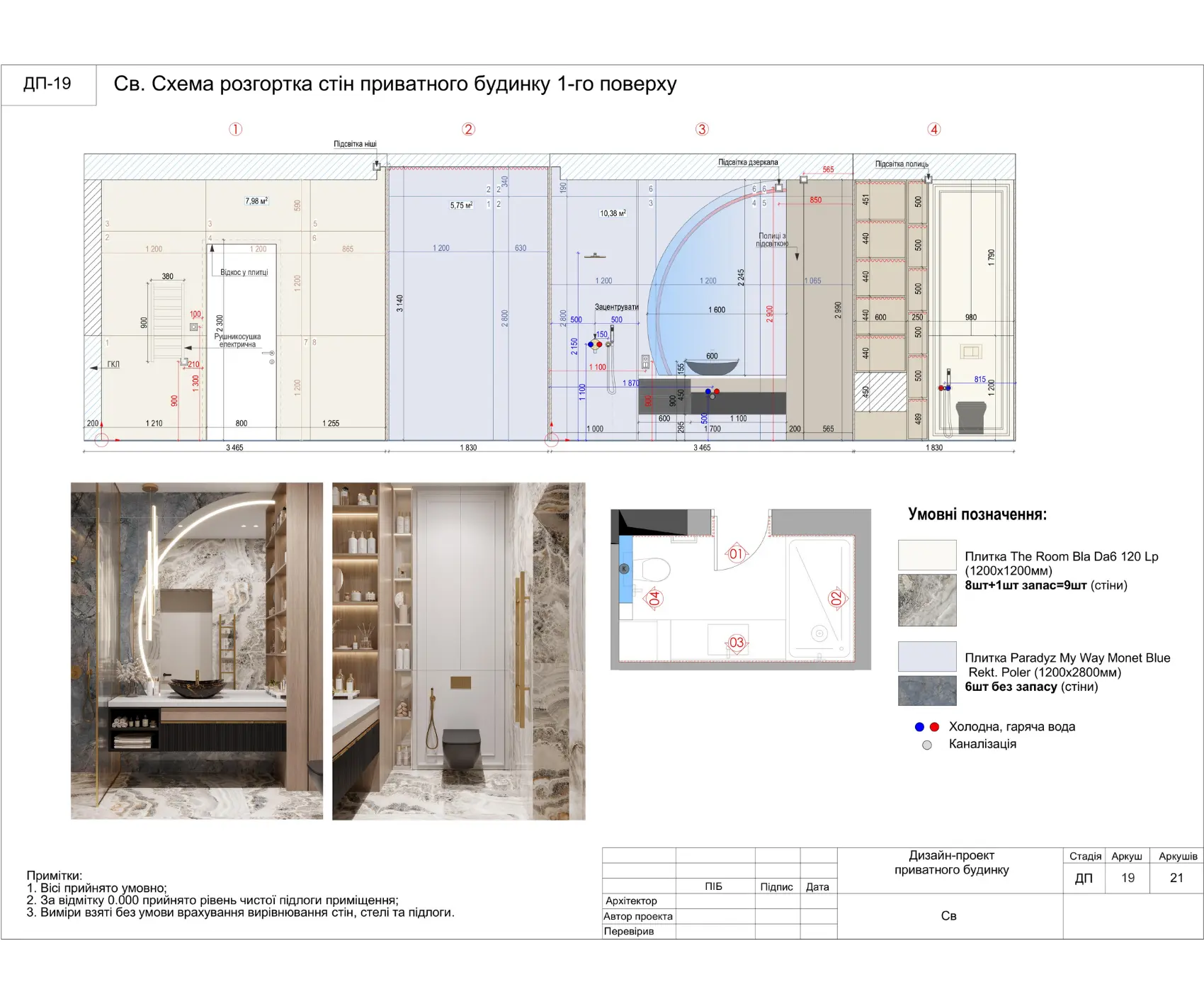

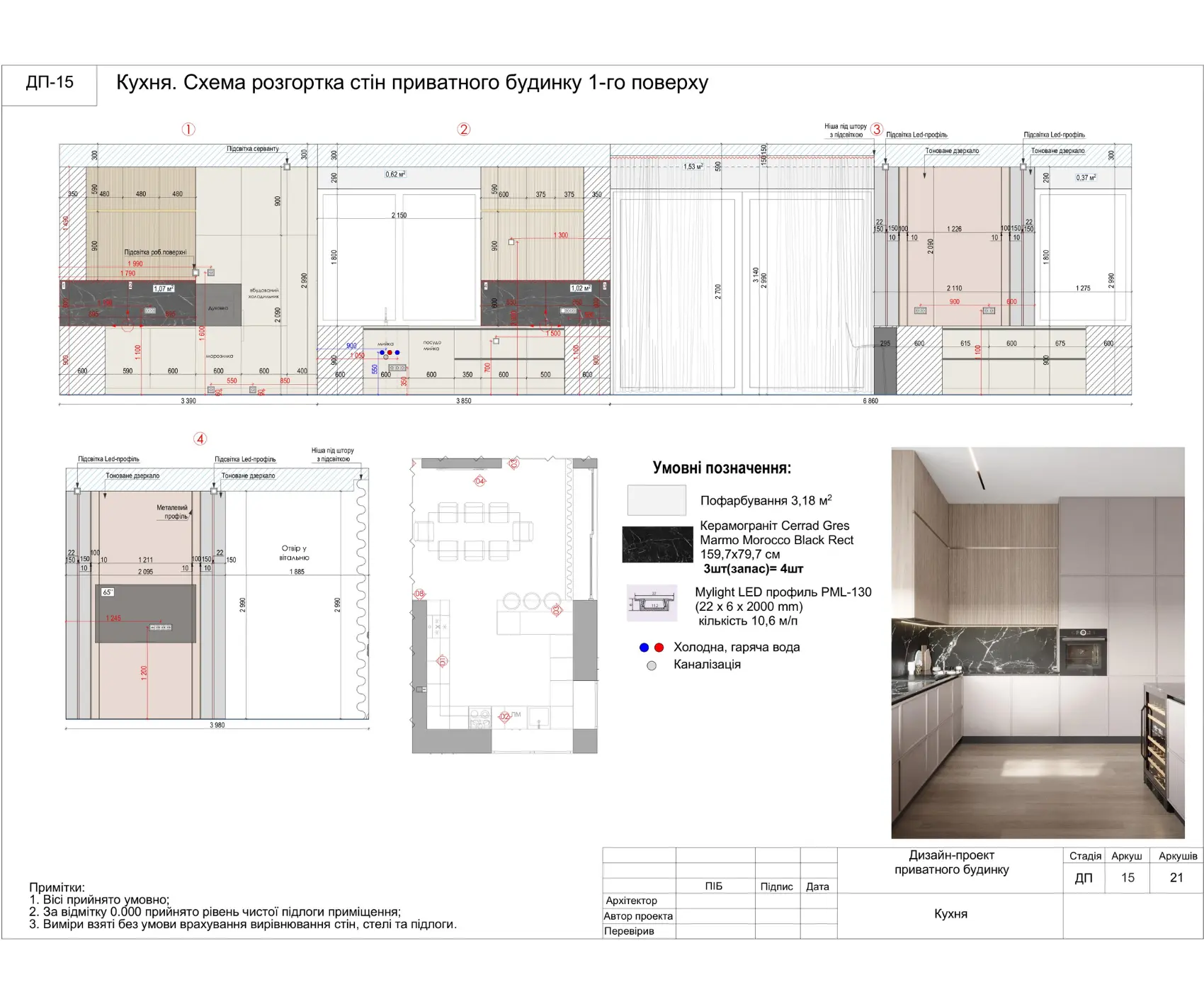

На развертке ниже видно как к разрезам трубы подводятся водопровод и канализация в частном доме.
Соединения канализационной трубы проводится через силикон, по принципу «папа-мама».
Начнем с того, что существует два основных типа систем водоснабжения — тупиковая и коллекторная.
В тупиковой от одной центральной трубы ведутся отводы к каждой точке. Такая система с точки зрения гидравлики достаточно сложная, ее нужно грамотно рассчитать и тяжело контролировать.
Отметим, что как тупиковая, так и коллекторная системы сечения подбираются по дебету воды, которые нужны каждой точке.
В тупиковой системе должны стоять антипротечки для каждой точки. Если появилась протечка в одной из зон системы, датчик перекроет трубу, и придется перекрывать центральную магистраль.
В чем преимущества коллекторной системы по сравнению с тупиковой?

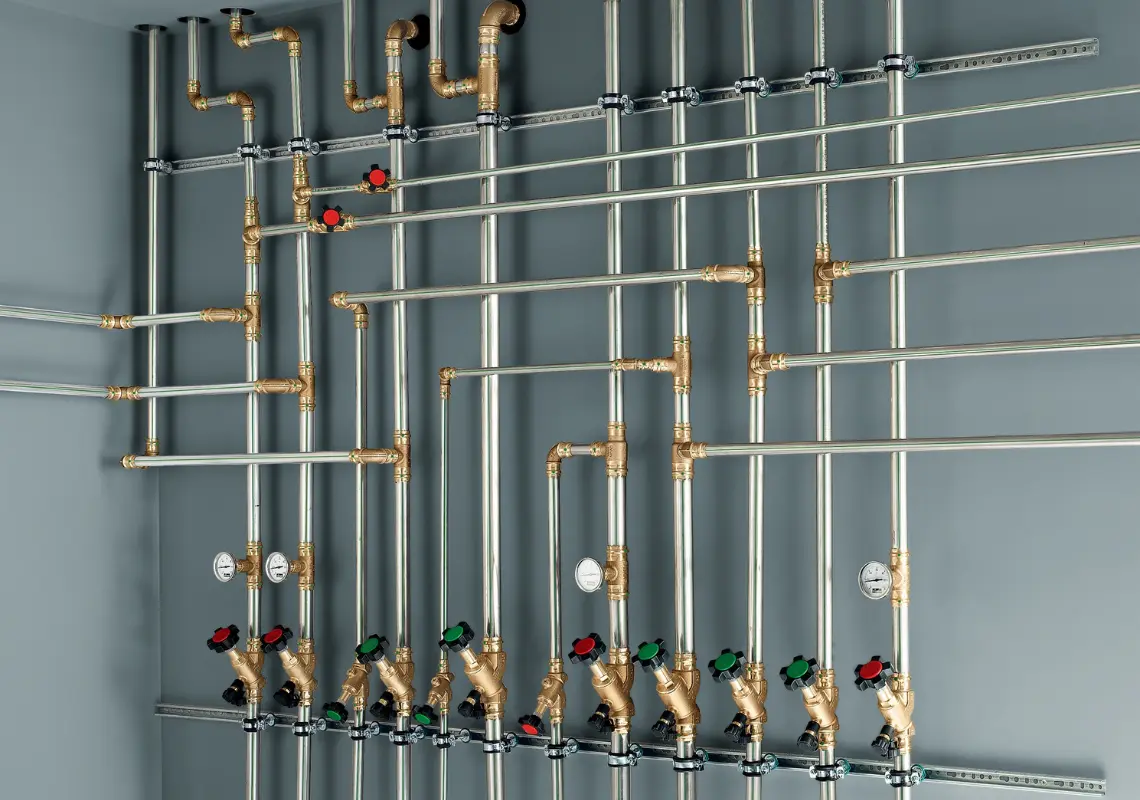

Монтаж труб водоснабжения может выполняться скрытым или открытым способом — каждый имеет особенности и применяется в зависимости от условий и требований проекта.
Скрытый монтаж предполагает укладку водопроводных труб в штробы, под плитку или в стены санузлов. Такой способ обеспечивает аккуратный внешний вид — коммуникации остаются скрытыми. Важно помнить, что доступа к трубам водоснабжения при этом не будет, поэтому нужно использовать только надёжные материалы — например, сшитый полиэтилен. Исключение в плане доступности — сифон, к нему обязательно нужно обеспечить доступ, так как его необходимо периодически очищать.
В котельной часть трубопровода может оставаться на виду — в районе коллекторного распределителя, бойлера ГВС и обвязки. Эти элементы, как правило, размещаются компактно и удобно для технического обслуживания.
Открытый монтаж обычно используется в деревянных домах из клееного бруса или в проектах, где коммуникации невозможно скрыть без ущерба для дизайна. Однако даже в таких случаях часто предусматриваются специальные ниши и каналы, позволяющие спрятать трубы и сохранить эстетику интерьера.
Выбор способа монтажа и типа труб водоснабжения должен быть продуман заранее: правильное решение обеспечивает надёжность системы, удобство эксплуатации и гармонию в интерьере.
Наши квалифицированные специалисты помогут Вам подобрать и просчитать стоимость работ и материалов для вашего проекта
Водомерные узлы — элементы системы водоснабжения, предназначенные для контроля подачи или прекращения воды. Их основная задача — обеспечить возможность управления потоком воды. В узел могут входить кран, счётчик, фильтр, сервоприводы, а также датчики протечки, которые перекрывают воду при аварии.
Чаще всего водомерные узлы устанавливаются до основного монтажа системы водоснабжения в технических помещениях, где есть доступ для обслуживания. Таким образом у пользователя будет возможность перекрыть подачу воды, провести ремонт или замену элементов.
Конструкция узла может отличаться в зависимости от потребностей объекта. Они бывают разных диаметров и оснащаются нужным количеством выходов — в зависимости от объёма потребления воды и числа точек водозабора.
Монтаж водомерного узла зависит от размера и планировки помещения. В технической зоне, кроме самого водомерного узла, могут располагаться системы водоочистки, бойлер, распределительный узел отопления, котёл, тепловой насос и т.д. Поэтому каждая система проектируется индивидуально, с учётом всех особенностей пространства и требований к оборудованию.
Фильтры, как правило, монтируются на входе в квартиру, в распределительной коробке в коридоре. В домах они обычно ставятся в котельной. Обезжелезыватель и умягчитель воды ставятся после фильтров грубой очистки.
Насосные станции нужны в домах, где вода для системы водоснабжения берется из скважины. Как правило, в скважинах есть дебет воды (то есть, ограничение воды за час, день и т.д). Двигатель погружного насоса или станции стоит при скважине и качает определенное количество воды для этого дома.
Станция рассчитывается с учетом дебета и глубины скважины, необходимого количества воды и типа леек, установленных в доме.
После водоочистки в доме ставится бойлер. Он нагревает очищенную воду и распределяет по водопроводу.
Размещают бойлеры там, где их можно обслужить, слить воду. В частных домах — в котельнях, в квартирах — в санузлах или технических помещениях.
Вся разводка трубопровода для сантехнических приборов и монтаж канализации делаются согласно привязкам от дизайнера, который четко указывает, куда вывести каждый элемент. Установка и подключение сантехники невозможна без полностью выполненной геометрии помещения мокрой зоны.
Рассмотрим особенности подключения сантехнических приборов при монтаже системы водоснабжения.
До покрытия плиткой монтируются скрытые части кранов и смесителей. Эти элементы штробятся в стену и остаются невидимыми. Они обеспечивают распределение воды и соединение с внешними управляющими элементами. Например, коробки с термостатическими механизмами распределяют воду на нужные выходы — например, на душ, излив или гигиенический душ.
После завершения отделки ставятся внешние декоративные и функциональные части: рычаги, клавиши, регуляторы температуры, переключатели режимов душа и лейки. Обычно это термосмесительные узлы, отвечающие за регулировку температуры, объёма и направления потока воды.
Как и в случае со смесителями, видимые части кабин и ванн, то есть, термостаты, лейки, штанги, краны, сифоны монтируются после укладки плитки.
До плитки выполняется подготовка места под душевую кабину или ванну. Выводятся необходимые коммуникации: холодная и горячая вода, канализация, при необходимости — электропитание для гидромассажа или подсветки. Важно точно определить высоту и расположение выводов, таким образом обеспечив правильную стыковку с оборудованием.
После завершения отделки устанавливаются непосредственно сантехнические приборы. Ванны крепятся к основанию, герметизируются по периметру и подключаются к канализации через сифон. Душевые кабины монтируются на поддон или встраиваются в пол, соединяются с водопроводными трубами и оборудуются сливом. При этом обеспечивается герметичность всех соединений.
Перед укладкой плитки необходимо подготовить выводы для подключения унитазов и биде. В стены или пол закладываются трубы подачи холодной воды и канализационные отводы.
Для инсталляционных систем монтируются каркасы и скрытые бачки, которые после отделки полностью прячутся за облицовкой (на виду остается только чаша и клавиша смыва).
После завершения процесса отделки ставятся внешние части: сам унитаз или биде, декоративные панели, кнопки смыва.
При подключении унитаз герметично соединяется с системами канализации и водоснабжения.
Для биде монтируются смесители и термоклапаны, регулирующие напор воды и температуру.
Оборудование крепится и тестируется на отсутствие протечек.
До укладки плитки нужно подготовить коммуникации для подключения стиральных и посудомоечных машин. В нужных зонах выводятся трубы холодной воды, канализационные отводы и розетки с заземлением. Выводы нужно разместить с учётом размеров и типа техники.
После завершения отделки техника устанавливается и подключается к системам водоснабжения и слива. Машины соединяются с подачей воды через шаровые краны с фильтрами, слив подключается к сифону или напрямую к канализации. Электропитание подключается к защищенной розетке. В случае со стиральными и посудомоечными машинами особенно важно обеспечить легкий доступ для обслуживания.
Наши высококвалифицированные мастера специализируются на монтаже систем водоснабжения любой сложности. Оставьте заявку на сайте и мы свяжемся с вами в течение дня.
Монтаж системы водоснабжения начинается с составления технического задания и проекта. Проект для монтажа водоснабжения будет содержать:
все привязки,
сантехнические элементы,
информацию о пропускной способности фильтров,
диаметры водопроводных труб и т.д.
В ТЗ на монтаж системы водоснабжения указывается расположение в доме:
санузлов и ванных,
сантехнических приборов и техники, потребляющей воду,
леек,
и других потребителей воды.
Во время разработки проекта водоснабжения выбирается оптимальная схема разводки труб водопровода.
Существует три вида разводки:
Мы рекомендуем для монтажа системы водоснабжения трубы из сшитого полиэтилена — например, брендов Uponor, Kan, Rehau, Tece.
Среди преимуществ таких труб:
длительный срок эксплуатации — 50 лет и даже больше;
такие водопроводные трубы подходят для скрытого монтажа.
Диаметр труб водопровода зависит от расположения потребляющих воду приборов, раковин, душевых, самих санузлов в системе водоснабжения. Как мы уже отмечали, все это элементы будут указаны в проекте и техническом задании.
Также мы настойчиво советуем при монтаже предусмотреть для системы водоснабжения защиту от гидроудара. Компенсатор гидроудара продлит срок эксплуатации дорогостоящей техники — стиральных машин, посудомоек и так далее.

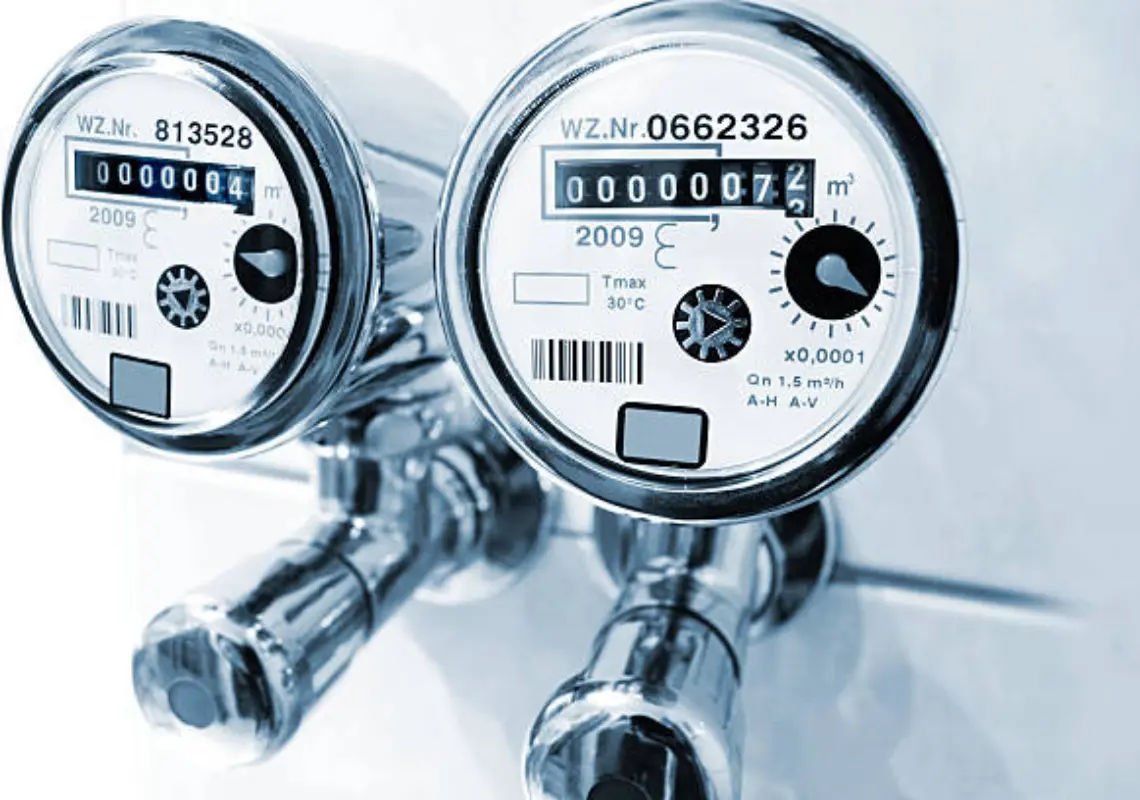

Счетчики (элементы учета и контроля воды) ставятся в системе водоснабжения за редуктором давления. Различают счетчики: механические, электромеханические и электронные.
За элементами учета и контроля воды при монтаже водоснабжения устанавливается механический обратный клапан. Он предотвращает движение воды в обратном направлении — в стояк из системы водоснабжения в жилье.
За электронно-механическим краном ставится механический фильтр грубой очистки. Этот фильтр представляет собой сетку на 100 микрон и предназначен для очистки от крупных загрязнений.
За счетчиками и обратным клапаном в системе водоснабжения ставятся фильтры тонкой очистки — это механические, самопромывные фильтры. Иногда производители совмещают данные фильтры с регуляторами давления, но лучше так не делать.
За фильтром грубой очистки в системе водоснабжения ставится редуктор давления (его выставляют на 3-3.5 атм). Редуктор давления — это еще один прибор, защищающий приборы и сантехнику от поломок.
После проекта и выбора оборудования проводятся непосредственно работы по монтажу системы водоснабжения в доме. Они проходят в два основных этапа:
Пуск и проверка работоспособности системы — это финальный этап монтажа системы водоснабжения. Он проводится в присутствии ответственного инженера. Успешное проведение пусконаладочных работ означает, что проект сделан правильно, монтаж прошел успешно и система водоснабжения готова к эксплуатации жильцами дома
Сервисное обслуживания системы водоснабжения после ее монтажа проводится раз в два года. В частности, во время сервиса водоснабжения специалисты проверяют работу:
систем в целом,
датчиков системы антипотопа,
компенсаторов гидроудара,
расширительных баков,
мембран,
кранов и других элементов.
Также в системе водоснабжения меняются батарейки и чистятся или меняются фильтры.
Лучшее подтверждение нашего профессионализма - реализованные проекты!
У нас можно заказать проект от разработки до монтажных работ и сервисного обслуживания.
Можем предложить решения для проекта и монтажа водоснабжения в зависимости от ваших финансовых возможностей и пожеланий.
Наши специалисты имеют многолетний опыт реализации самых сложных проектов монтажа водоснабжения на различных жилых и коммерческих объектах в Киеве и других городах Украины.
Наша компания занимается реализацией разных инженерных систем, и поэтому к любому проекту мы подходим комплексно, даже если вы хотите заказать только монтаж водоснабжения.
Работа инженерной системы часто зависит от того, какое оборудование использовалось при монтаже. Мы работаем с брендами, которые зарекомендовали себя наилучшим качеством. Наши инсталляторы имеют сертификаты на внедрение систем и проведение сервисного обслуживания.
Наши инженеры и мастера реализуют проект от идеи до запуска системы в работу "под ключ"
