За создание круглогодичного комфортного микроклимата в доме отвечают несколько ключевых систем, а именно: отопление, вентиляция и кондиционирование.

Дисгармония в работе данных систем может привести к излишним затратам не только на реализацию проекта, но и на эксплуатацию оборудования на протяжении многих лет.

Система ОВиК (система отопления, вентиляции и кондиционирования) — это комплексное инженерное решение, которое удивит вас своим инновационным подходом к организации энергоэффективности жилплощади.

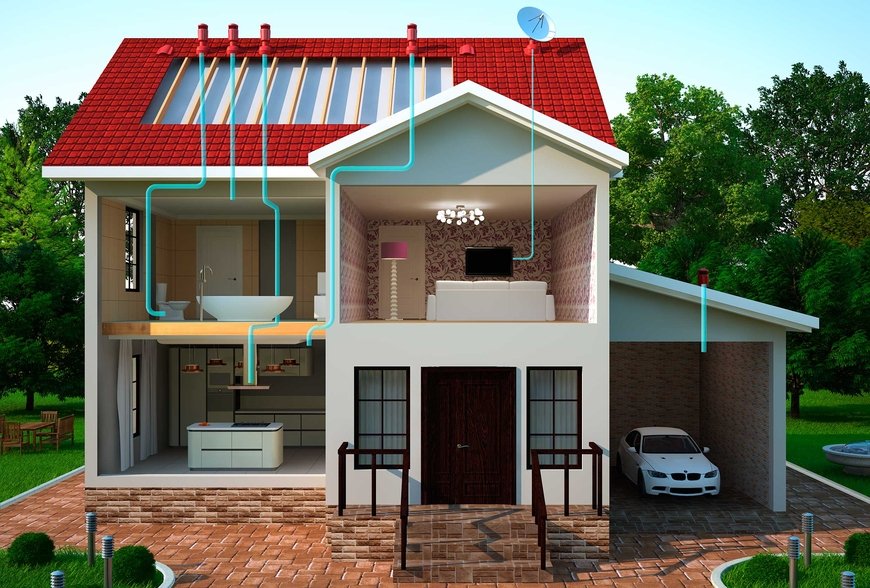

ОВиК
ОВиК

Что такое ОВиК

Инженерное решение ОВиК также известно под английским названием HVAC (Heating, Ventilation and Air-Conditioning). Система ОВиК подразумевает комплексный подход к реализации проектных решений систем отопления, вентиляции и кондиционирования.

Нормативные требования к системам ОВиК

В Украине нормативные требования к отоплению, вентиляции и кондиционированию регламентируются ДБН В.2.5.-67 (Державні будівельні норми). Данный документ включает требования к объектам жилого предназначения, промышленным и коммерческим зданиям.

Особенности ОВиК для жилых и коммерческих зданий

За счет того, что коммерческие и жилые объекты имеют кардинально разное назначение, система ОВиК также будет отличаться.

1.Система отопления, вентиляции и кондиционирования воздуха для промышленной и коммерческой индустрии.

Для промышленных предприятий характерно большое количество теплопритоков за счет технических процессов оборудования разного предназначения, в зависимости от типа объекта. Еще одной весомой проблемой является наличие вредоносных паров и аэрозолей, которые выделяются во время сварочных, покрасочных, деревообрабатывающих и других процессов. Поэтому особое внимание уделяется системам вентиляции и очистки воздуха, чтобы создать оптимальные и безопасные  условия для рабочих и минимизировать выброс вредных веществ в окружающую среду.

Система кондиционирования для промышленных объектов реализуется крайне редко, поскольку реализация подобной системы будет стоить внушительных капиталовложений, что не всегда рационально.

Совсем другой подход, если дело касается офисов, торговых центров, кинотеатров, ресторанов и т. д. В таких случаях рассматривается VRV-система.

Для отопления промышленных и коммерческих объектов используются воздушные системы отопления.

ОВиК в коммерческих помещениях
ОВиК в коммерческих помещениях

2. Система отопления вентиляции и кондиционирования воздуха для жилого дома или квартиры.

Для реализации комфортных условий в доме каждая часть системы HVAC важна.

Если прогадать с отопительной системой, то появится существенный дискомфорт в зимнее время.

От наличия системы кондиционирования зависит уровень комфорта в летнее время.

Система вентиляции является незаменимым элементом в современных домах. Дело в том, что сегодня здания принято наделять качественной теплоизоляцией.  Минимизация теплопотерь через стены, потолок и стеклопакеты делает дом герметичным. Для обеспечения нормального воздухообмена критически необходима вентиляционная система.

Также для наиболее инновационных и энергоэффективных систем отопления (таких, как тепловые насосы) наличие общеобменной вентиляции с рекуперацией является обязательным условием, чтобы реализовать высокий КПД (коэффициент полезного действия).

Закажите проект системы ОВиК

Чтобы понять, что такое ОВиК для разных объектов, предлагаем сравнительную таблицу:

Система ОВиК для промышленного и коммерческого сектора Система ОВиК для жилых объектов
Основной инженерной системой является вентиляция. Системы отопления, вентиляции и кондиционирования воздуха одинаково важны.
Воздушное отопление.Отопление может реализоваться с использованием разных типов устройств:тепловой насос;конденсационный газовый котел;электрокотел и тд.
Габаритные размеры системы. Это касается и сечения воздуховодов, и оборудования. Поскольку, для таких объектов характерен большой расход воздуха.Компактные размеры оборудования и систем трубопроводов (для отопления) и воздухопроводов (для вентиляции).
Отсутствие переменного расхода воздуха для системы вентиляции.Система отопления работает с учетом параметров наружного воздуха, однако плавное регулирование невозможно за счет больших мощностей системы. Гибкая регулировка мощности оборудования, в зависимости от внутренних показателей жилья.VAV-система вентиляции способна регулировать свою мощность, учитывая количество людей в доме или квартире. Это оказывает позитивное влияние на потребление энергоресурсов во время эксплуатации системы.Современные системы отопления имеют погодозависимую регулировку.
Для промышленности характерно наличие местных систем вентиляции, которые устанавливаются непосредственно над рабочим местом или станком. Это может быть и вытяжное и приточное устройство.Для реализации общеобменной вентиляции используется одна единица оборудования.
Допускаются различные схемы распределения воздуха, к примеру подача воздуха в нижней зоне, а отбор в верхней и другие.Воздух подается с верхней точки в нижнюю.
Возможен дисбаланс системы вентиляции (количество приточного воздуха ≠ количеству вытяжного). Все зависит от рабочих процессов, которые протекают на объекте.Во избежание “застойных зон”, где отсутствует движение воздуха, необходим баланс приточных и вытяжных масс.
Для промышленных объектов не используется система кондиционирования. Для коммерческих реализуется VRV-система.Для кондиционирования возможно несколько возможных вариантов:Сплит-система. (один настенный кондиционер или один канальный).Мультисплит система. (подключение нескольких одинаковых или разных внутренних блоков к одному внешнему). Тепловой насос (несколько фанкойлов).
Система ОВиК для промышленного и коммерческого сектора
  • Основной инженерной системой является вентиляция.
    Основной инженерной системой является вентиляция.
  • Воздушное отопление.
    Воздушное отопление.
  • Габаритные размеры системы. Это касается и сечения воздуховодов, и оборудования. Поскольку, для таких объектов характерен большой расход воздуха.
    Габаритные размеры системы. Это касается и сечения воздуховодов, и оборудования. Поскольку, для таких объектов характерен большой расход воздуха.
  • Отсутствие переменного расхода воздуха для системы вентиляции.Система отопления работает с учетом параметров наружного воздуха, однако плавное регулирование невозможно за счет больших мощностей системы.
    Отсутствие переменного расхода воздуха для системы вентиляции.Система отопления работает с учетом параметров наружного воздуха, однако плавное регулирование невозможно за счет больших мощностей системы.
  • Для промышленности характерно наличие местных систем вентиляции, которые устанавливаются непосредственно над рабочим местом или станком. Это может быть и вытяжное и приточное устройство.
    Для промышленности характерно наличие местных систем вентиляции, которые устанавливаются непосредственно над рабочим местом или станком. Это может быть и вытяжное и приточное устройство.
  • Допускаются различные схемы распределения воздуха, к примеру подача воздуха в нижней зоне, а отбор в верхней и другие.
    Допускаются различные схемы распределения воздуха, к примеру подача воздуха в нижней зоне, а отбор в верхней и другие.
  • Возможен дисбаланс системы вентиляции (количество приточного воздуха ≠ количеству вытяжного). Все зависит от рабочих процессов, которые протекают на объекте.
    Возможен дисбаланс системы вентиляции (количество приточного воздуха ≠ количеству вытяжного). Все зависит от рабочих процессов, которые протекают на объекте.
  • Для промышленных объектов не используется система кондиционирования. Для коммерческих реализуется VRV-система.
    Для промышленных объектов не используется система кондиционирования. Для коммерческих реализуется VRV-система.
Система ОВиК для жилых объектов
  • Основной инженерной системой является вентиляция.
    Системы отопления, вентиляции и кондиционирования воздуха одинаково важны.
  • Воздушное отопление.
    Отопление может реализоваться с использованием разных типов устройств:тепловой насос;конденсационный газовый котел;электрокотел и тд.
  • Габаритные размеры системы. Это касается и сечения воздуховодов, и оборудования. Поскольку, для таких объектов характерен большой расход воздуха.
    Компактные размеры оборудования и систем трубопроводов (для отопления) и воздухопроводов (для вентиляции).
  • Отсутствие переменного расхода воздуха для системы вентиляции.Система отопления работает с учетом параметров наружного воздуха, однако плавное регулирование невозможно за счет больших мощностей системы.
    Гибкая регулировка мощности оборудования, в зависимости от внутренних показателей жилья.VAV-система вентиляции способна регулировать свою мощность, учитывая количество людей в доме или квартире. Это оказывает позитивное влияние на потребление энергоресурсов во время эксплуатации системы.Современные системы отопления имеют погодозависимую регулировку.
  • Для промышленности характерно наличие местных систем вентиляции, которые устанавливаются непосредственно над рабочим местом или станком. Это может быть и вытяжное и приточное устройство.
    Для реализации общеобменной вентиляции используется одна единица оборудования.
  • Допускаются различные схемы распределения воздуха, к примеру подача воздуха в нижней зоне, а отбор в верхней и другие.
    Воздух подается с верхней точки в нижнюю.
  • Возможен дисбаланс системы вентиляции (количество приточного воздуха ≠ количеству вытяжного). Все зависит от рабочих процессов, которые протекают на объекте.
    Во избежание “застойных зон”, где отсутствует движение воздуха, необходим баланс приточных и вытяжных масс.
  • Для промышленных объектов не используется система кондиционирования. Для коммерческих реализуется VRV-система.
    Для кондиционирования возможно несколько возможных вариантов:Сплит-система. (один настенный кондиционер или один канальный).Мультисплит система. (подключение нескольких одинаковых или разных внутренних блоков к одному внешнему). Тепловой насос (несколько фанкойлов).

Отопительная система как элемент ОВиК

Отопление — это система, предназначена для нагрева внутренних помещений до необходимых параметров и для стабильного их поддержания.

В сегодняшних проектах используются системы закрытого типа, без природной циркуляции, с использованием насосов для транспортировки теплоносителя в системе. Особое внимание уделяется безопасности.

Закрытая система отопления имеет два подвида согласно схемам разводки:

  • Тупиковая. Эта схема разводки подразумевает последовательное подключение отопительных элементов системы. Также для нее характерна длинная трассировка трубопроводов. Из-за совокупности этих факторов возникает проблема потерь давления и темпла в системе. Тупиковая схема является более дешевым, но не практичным вариантом.
  • Лучевая. Для такой схемы характерно наличие гребенки, которая реализует индивидуальное подключение отопительных приборов. То есть для каждого отопительного прибора существует свой трубопровод подачи и обратки. Такой подход позволяет значительно сократить теплопотери. Лучевая схема разводки является более дорогостоящим решением, однако гораздо удобней в эксплуатации.

В качестве оборудования для транспортировки тепла могут использоваться:

  1. Радиаторы.
  2. Фанкойлы.
  3. Теплые стены.
  4. Теплый пол.

Фанкойлы предназначены для обеспечения тепла и холода, поэтому их рационально использовать с тепловыми насосами.

Товары из статьи
В наличии
Оставить отзыв
В наличии
Оставить отзыв
Германия
Германия
Теплый пол Rehau (1 м²)
Цена
1 932 грн
В наличии
Оставить отзыв
В наличии
Оставить отзыв
Финляндия
Финляндия
Теплый пол Uponor (1 м²)
Цена
1 639 грн
В наличии
Оставить отзыв
Япония
Япония
Напольный фанкойл Daikin FWL DT
Цена
8 025 грн
В наличии
Оставить отзыв
Польша
Польша
Теплый пол KAN (1 м²)
Цена
1 458 грн
В наличии
Оставить отзыв
Италия
Италия
Канальный фанкойл WITO VIERRO IO-IV
Цена
15 441 грн
В наличии
Оставить отзыв
Германия
Германия
Радиатор отопления Zehnder Charleston
Цена
672 грн
Загрузить еще

Современные источники тепловой энергии бывают следующих типов:

  • Электрокотел.
  • Газовый конденсационный котел.
  • Тепловой насос.

Как система отопления взаимодействует в системе ОВиК?

Рассмотрим систему на базе теплового насоса. Основной фишкой данной инженерной системы является выполнение не только отопления, но и охлаждения. К тому же имеется приятный бонус — нагрев воды для горячего водоснабжения.

Система отопления с использованием ТН эффективно работает в низкотемпературном режиме, поскольку в качестве основного источника энергии используется окружающая среда.

Следовательно, температура системы теплых полов не должна превышать 24 – 26°C, а температура теплоносителя для фанкойлов или радиаторов – 35 – 50°C.

Для того чтобы низкотемпературная система поддерживала необходимые параметры в помещении, жилье должно иметь высокий класс энергоэффективности.

Товары из статьи
В наличии
Оставить отзыв
Великобритания
Великобритания
Тепловой насос воздух-вода MYCOND HEVI
Цена
Цена по запросу
В наличии
Оставить отзыв
В наличии
Оставить отзыв
В наличии
Оставить отзыв
Загрузить еще

Высокую энергоэффективность гарантирует не только качественный конструктив здания, но и наличие системы вентиляции.

Давайте разберемся, почему вентиляция является такой важной. Допустим ситуацию, когда система вентиляции отсутствует, а это значит, что для проветривания используются открытые окна. Мы уже осведомлены, что имеем низкотемпературную систему. При открытии окон, повышается количество холодопоступлений, значит, для поддержания необходимой температуры воздуха в доме необходимо повысить мощность ТН, соответственно, и температуру теплоносителя. Поэтому устройство начнет потреблять большее количество электричества. Возрастают затраты на эксплуатацию, а это не экономично.

При наличии вентиляционной системы с рекуператором отсутствует такое явление, как открытые окна. Кроме этого, с помощью рекуперации приточный воздух прогревается без задействования внешних ресурсов, за счет тепла вытяжного воздуха.

В таком случае теплопотери через окна кардинально снижаются, а в помещение поступает подогретый воздух. В результате вы получаете энергоэффективную систему отопления с общеобменной системой вентиляции.

Система вентиляции как составляющая проекта ОВиК

Вентиляция — процесс организации воздухообмена, что подразумевает подачу предварительно обработанного воздуха и отбор загрязненного воздуха.

Система ОВиК использует механическую вентиляцию, поскольку она имеет гораздо большую эффективность.

Среди принудительных систем вентиляции выделяют такие типы:

1.Централизованные (с системами воздуховодов):

Для системы ОВиК рационально использовать приточно-вытяжную систему вентиляции с рекуператором. Обратите внимание на чешский бренд Jablotron. Бренд порадует вас высоким уровнем качества оборудования и инновационным подходом к реализации вентиляции.

Чешские разработчики создали VAV-систему вентиляции с переменной подачей воздуха для жилых домов. Она работает на базе показателей CO2 из каждой комнаты, и в зависимости от ситуации регулирует поток, открывая и закрывая клапаны. В результате вы имеете необходимое количество свежего воздуха, а система, в свою очередь, потребляет электричества экономно.

Товары из статьи
В наличии
Оставить отзыв
Чехия
Чехия
Переключатель Jablotron Boost Button
Цена
2 420 грн
В наличии
Электропривод Jablotron VAV-клапан, 16253
Топ
В наличии
Чехия
Чехия
Калорифер Jablotron CoolBreeze
Цена
164 597 грн
Загрузить еще

2.Децентрализованные бывают следующих типов:

  • Приточные и вытяжные устройства. В таких системах отсутствует система воздуховодов, а устройство устанавливается в комнате, где происходит необходимый воздушный процесс, будь это вытяжка в ванной или туалете или приток воздуха в жилой комнате.
  • Бытовые рекуператоры. Это приточно-вытяжные устройства, которые отвечают сразу за два процесса и способствуют значительной экономии при вентиляции. Все благодаря наличию рекуператора – теплообменника, позволяющего подавать в комнату теплый воздух. Воздух нагревается за счет тепла, которое есть в комнатном загрязненном воздухе.
  • Уникальное решение от немецкого бренда Meltem. Подобное инженерное решение имеет два возможных варианта реализации – с системой разводки воздуховодов или без воздуховодов. Данное оборудование идеально подходит для небольших квартир, а также наделено рекуператором, опционально – энтальпийным.

Наилучшим вариантом будет реализовать центральную приточно-вытяжную систему с рекуператором.

Рекуператор — это специальный многопластинчатый элемент внутри вентустановки, который пропускает через себя потоки приточного воздуха и вытяжного (при этом они ни в коем случае не смешиваются). За счет такой конструкции происходит процесс теплообмена между частицам воздуха. Таким образом, вытяжной воздух прогревает поступающий с улицы.

Товары из статьи
В наличии
Оставить отзыв
Под заказ
Оставить отзыв
Приточно-вытяжная установка Soler&Palau Respiro 150, 5144307700
Акция
Испания
Испания
Приточно-вытяжная установка Soler&Palau Respiro 150
Цена
21 398 грн
25 173 грн
В наличии
Оставить отзыв
В наличии
Оставить отзыв
Загрузить еще

Если в составе системы ОВиК запланировано канальное кондиционирование, стоит уделить особое внимание трассировке воздуховодов. Ведь в проекте будут существовать две отдельные системы воздуховодов:

  1. для приточно-вытяжной системы вентиляции с рекуператором;
  2. для канального кондиционера.

Пересечение воздуховодов обеих систем категорически запрещено. При отсутствии комплексного подхода возможна ошибка в данном вопросе, что приведет к эстетическому коллапсу, а именно – к большому опуску потолков.

Проект системы кондиционирования в составе ОВиК

Охлаждение в системе ОВиК может иметь несколько вариантов инженерных решений.

  1. Тепловой насос, где процесс понижения температуры в помещении происходит при использовании фанкойлов (преимущественно напольных).
  2. Сплит-система, которая подразумевает наличие одного наружного блока (генерирует холод) и одного внутреннего (распространяет холод по комнате). Для данной системы может использоваться классический настенный кондиционер или канальный. Основное отличие канального кондиционера –  это достаточно трудоемкая обвязка системой воздуховодов. Однако потраченные усилия будут стоить своего результата: в комнате будет реализована эстетически привлекательная система с плавным распостранение холода.
  3. Мультисплит-система — используется один наружный блок и несколько внутренних. Возможные различные варианты в выборе охлаждающих устройств. К примеру, комбинация канального кондиционера с настенными или сугубо настенные кондиционеры.

Как мы упоминали ранее, проектирование системы кондиционирования должно “идти в ногу” с проектированием системы вентиляции, чтобы избежать неприятных моментов в будущем.

Товары из статьи
В наличии
Оставить отзыв
В наличии
Оставить отзыв
Настенный кондиционер Cooper&Hunter ICY INVERTER CH-S09FTXTB2S-NG, 12789
Акция
Нет в наличии
Оставить отзыв
В наличии
Оставить отзыв
Настенный кондиционер Daikin COMFORA FTXP M9 / RXP M, 14865
Акция
В наличии
Оставить отзыв
Загрузить еще

Необходимость комплексного подхода к системе ОВиК

Комплексный подход к системам ОВиК способствует гармоничному внедрению инженерных систем в Вашем жилье. За счет того, что проект разрабатывается с учетом особенностей каждой отдельной системы, конечный результат не только идеально вписывается в окружающий интерьер, но и имеет высокую энергоэффективность работы.

Приятным бонусом является создание всей документации в одной фирме, ведь отпадает необходимость согласовывать все моменты с другими проектными организациями.

Возможные ошибки при проектировании ОВиК

Ошибки могут встречаться на разных этапах проекта.

К примеру во время проектирования может случиться следующее:

  1. Неправильный аэродинамический расчет может привести к отсутствию воздухообмена или, наоборот, скорость воздушных масс будет слишком высокой, и в помещении будет ощутимо сквозить.
  2. Неверный теплотехнический расчет будет способствовать выбору неподходящего оборудования для отопления, что окажет негативные последствия на работу системы.
  3. При ошибочном расположении кондиционера вы постоянно будете ощущать холод.

При монтаже главным правилом, является соблюдение всех предписаний инженера проектировщика. В ином случае, появятся серьезные последствия. Установочными работами должны заниматься квалифицированные и опытные специалисты.

FAQ

Как регулируются отопление, вентиляция и кондиционирование в ДБН?

Система ОВиК проектируется согласно государственным стандартам Украины.

ДБН В.2.5.-67 полностью описывает требования к проектированию систем ОВиК. Для наглядности рассмотрим несколько пунктов:

  • Параметры микроклимата в зоне обслуживания, рабочей зоне жилых, гражданских и административных или коммерческих сооружений.
  • Нормированная скорость воды в трубопроводах и воздуха в воздухопроводах.
  • Минимальный расход внешнего воздуха.
  • Требования к трубопроводам систем отопления и воздуховодам систем вентиляции и пр.

Когда лучше производить монтаж систем ОВиК?

Система ОВиК требует трудоемких монтажных работ, которые оказывают серьезное влияние на внешний вид жилплощади. Поэтому, за монтажные работы след приступить либо на этапе ремонта, либо во время строительства.

Есть ли разница между ОВиК и HVAC?

Комбинированная система обеспечения микроклимата имеет несколько разных названий, поэтому, чтобы понять, что такое HVAC системы, нужно разобраться в терминологии.

Для ОВиК и ВК расшифровка —  это системы отопления, вентиляции и кондиционирования воздуха (ОВиК) вместе с водоснабжением и канализацией (ВК).

HVAC  расшифровка —  Heating, Ventilation and Air-Conditioning. В переводе с английского это все те же: отопление, вентиляция и система охлаждения.

Следовательно, рассматривая системы ОВиК и HVAC, можно сказать, что это одна и та же инженерная система, только на разных языках.

Наши видеообзоры

Хотите стать нашим партнером?

Оставьте свои контакты и наш сотрудник свяжется с Вами в ближайшее время


Отзывы и вопросы
Оставить отзыв
  • 5 / 5

    Марина

    Замечательная статья! Все конкретно и понятно! Описано все по делу и, что важно, очень доступно! Спасибо, Альтер Эйр, за отличный материал!

  • 5 / 5

    Илья

    Спасибо большое за информацию. Все лаконично и понятно. Отдельное спасибо за видео материалы, которые у вас всегда можно найти!

  • 2 / 5

    Виталий

    Информация верна, но тема статьи не раскрыта вообще. Зачем вводить в заблждение?

  • Команда Альтер Эйр

    Добрый день, Виталий! Спасибо за ваш отзыв. Это ознакомительная статья, более детальные примеры реализации комплекса инженерных систем в доме можно найти в наших разделах «Объекты» и "Типовые решения". Вы там сможете просмотреть видео с установленным оборудованием и чертежи из проектной документации.

Другие рубрики
