Адрес объекта:
19 мкр. дом 39, г. Худжанд, Республика Таджикистан

Специфика объекта: квартира площадью 185 м2.

 Поставленные задачи:
  1. Выполнить проект вентиляции, кондиционирования и централизованного увлажнения для квартиры площадью 185 м2. Проектные решения совместить с дизайн-проектом. Конструируя системы, учесть множество значительно несущих балок (ригелей).
  2. Предусмотреть расчет системы кондиционирования на параметры: +45°C – для лета и -15°С – для зимы. Расчетные параметры затребованы заказчиком.
  3. Предусмотреть расчет системы вентиляции на максимальную загрузку – 20 человек.


Результат проделанной работы:

Компании Альтер Эйр поступил заказ на проектирование вентиляции в квартире в Таджикистане. Вместе с вентиляцией разрабатывались также системы кондицонирования и увлажнения воздуха. Реализация данных климатических систем усложнялась специфической конструкцией в квартире - наличие большого количества несущих балок.

Вентиляция в жилой квартире в Таджикистане осуществляется на основе деления на зоны - "чистую" (спальни, гостинные) и "грязную" (ванные, санузлы, гардеробные). Исходя из такого деления, приточная вентиляция организована в спальные зоны и гостиную. Удаление загрязненного воздуха (вытяжная вентиляция) происходит с помощью бытовых вытяжных вентиляторов Maico ER с опцией нерегулируемого таймера VZ - частично из «чистых зон» и активным образом из кухни, кладовой и гардеробной. Таким образом из квартиры удаляются грязный воздух и неприятные запахи.

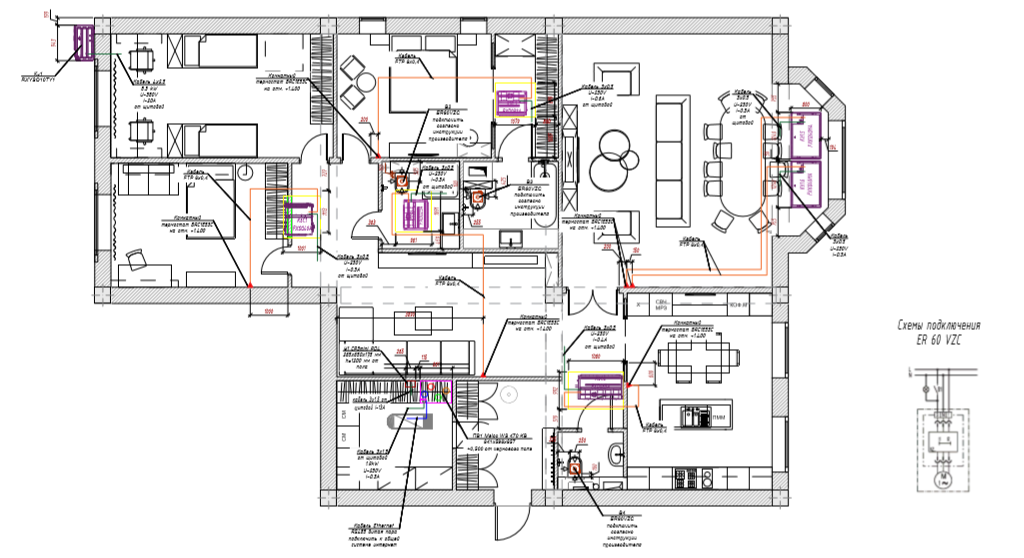

План жилой квартиры

С помощью линейных скрытых щелевых диффузоров серии LOOK фирмы MADEL осуществляется воздухораспределение в квартире. Данное оборудование монтируется в специальные адаптеры – пленум-боксы, которые разработаны специально под объект. Таким образом опуск потолков остался минимальным. Для создания красивых цельных щелей без разрывов, пленум-боксы для системы вентиляции выполнены в одной конструкции с пленум-боксами под систему кондиционирования.

Проект вентиляции непосредственно переплетается с дизайн-проектом. Сложности с конструированием появились, когда возникла необходимость скрыть воздуховоды, которые проходят под балками. Для решения данной проблемы, траектория воздуховодов выполнялась по периметру помещений. Места проходов выполнены с максимальным прижатием к конструкции балки с использованием статических камер для уменьшения динамических потерь давления и, таким образом сохраняется бесшумность системы.

Наши последние работы

Используемое оборудование для организации системы вентиляции:

  • ПВУ Maico WS 470 KB с рекуперацией тепла (высокоэффективный перекрестноточный пластинчатый рекуператор), калорифер предварительного нагрева 1,8 кВт, производительностью 470 м³/ч – немецкой компании Maico;
  • щелевых диффузоров серии LOOK фирмы MADEL;
  • вытяжные вентиляторы Maico серии ER с опцией нерегулируемого таймера VZ (3 шт.)
Выбор такого оборудования основан на его эффективности и экономичности. Немецкое качество от компании Maico гарантирует длительную работу с высоким показателем продуктивности. Рекуператор тепла, которым оснащена установка WS 470 KB позволяет сэкономить на затратах на отоплении помещения. Принцип его работы основан на том, что тепло из удаляемого воздуха используется повторна, грея приточный поток.
Щелевые диффузоры LOOK фирмы MADEL выбирались в соответствии с дизайном квартиры. Они являются максимально незаметными и легко вписываются в интерьер. Такой минимализм ни в коем случае не преуменьшает их эффективность - качественное рассеивание воздуха, которое помогает избежать образования сквозняков, шума или дискомфорта другого рода.

Однопоточный блок кассетного типа Daikin
Внутренний подпотолочный блок от системы кондиционирования Дайкин (однопоточный кассетный тип)

  Проект кондиционирования для квартиры в Таджикистане основан на параметрах: +45°C – для лета и -15°С – для зимы, с учетом всех требований заказчика.  Реализация системы кондиционирования (охлаждение/нагрев) осуществляется с помощью VRV-системы фирмы Daikin (Япония) с канальными блоками и щелевыми кассетными блоками (в гостинной):

  • FXDQ (для кухни, комнаты отдыха и хозяйской спальни);
  • FXSQ (для двух спален детей);
  • FXKQ (для «торжественной гостиной»).
  Данные блоки устанавливаются под потолками в смежных с обслуживаемыми зонами помещениях (санузлы, гардеробная, коридор).
Монтаж наружного блока VRV-системы "RXYSQ10TY1" происходит в специально отведенном месте на заднем фасаде здания дома (место, предоставленное застройщиком) с удобным доступом для обслуживания.

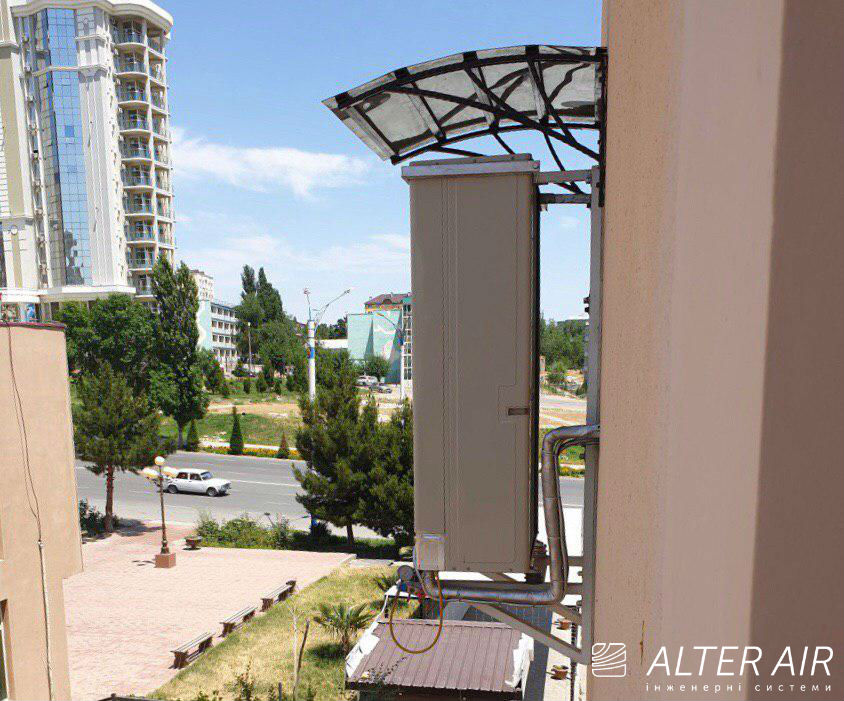

Внешний блок кондиционера Таджикистан
Внешний блок системы кондиционирования, установленный на фасаде


  Равномерная подача воздушных потоков осуществляется через скрытые линейные диффузоры. А для оптимизации уровня влажности был применен централизованный канальный увлажнитель воздуха Condair CP3mini PD4. Увлажнение воздуха происходит через воздушный канал. Таким образом вышло интегрировать систему увлажнения в канальную вентиляцию. Такое решение гарантирует максимальную эффективность системы и обеспечение оптимального уровня влажности в каждой зоне.

План объекта

Используемое оборудование для организации системы кондиционирования:

  • VRV-система Daikin с четырьмя канальными блоками (FXDQ25A3 – 1 шт., FXSQ40A – 1 шт., FXDQ32A3 – 1 шт., FXDQ63A3 – 1 шт.);
  • Щелевые кассетные блоки (FXKQ40MA – 2 шт.).



Длительность работы:

Проект выполнен на протяжении 30 рабочих дней.

Согласование проекта – около 5 рабочих дней.

Альтер Эйр предлагает проектирование систем вентиляции в Таджикистане с учетом всех параметров здания, помещений, климата и количества проживающих. Системы вентиляции, кондиционирования и увлажнения канального типа требуют детальных, а иногда даже дотошных расчетов, чтобы обеспечить максимальную эффективность, экономность, а также избежать негативных последствий в виде сквозняков, высокого уровня шума, протечек в системе или сбоев в работе. Монтаж вентиляции в квартире в Таджикистане был возможен даже с учетом всех моментов, что доказывает, что реализовать климатические системы можно на объектах любой сложности.
Чтобы получить профессиональную консультацию от инженеров Альтер Эйр, звоните по телефону 0-800-33-08-28 или заказывайте обратный звонок на сайте alterair.ua
