Организация системы вентиляции в доме 150 м2
с. Погребы, ул. Новая

Специфика объекта:

Адрес объекта:

с. Погребы, ул. Новая

Объект:

Одноэтажный дом 150 м2

Год реализации:

2020 год

Поставленные задачи:

  • Разработать централизованную общеобменную систему вентиляции с рекуперацией тепла и влаги.
  • Обеспечить подачу воздуха в жилые комнаты и забор воздух из технических помещений.
  • Организовать систему отопления на базе теплового насоса Viessmann.

Сроки выполнения:

Проектирование:

3 недели

Сбор комплектации для монтажа:

4 недели

Монтаж:

1 неделя

Результат работы

Система вентиляции

Для данного объекта инженеры Альтер Эйр разработали и реализовали план централизованной приточно-вытяжной вентиляции. Она характеризуется качественной работой (максимально эффективный воздухообмен) и эстетичностью (воздуховоды скрыты в потолочном пространстве).

Для реализации вентиляционной системы, дом условно поделили  на “чистые” и “грязные” зоны (принцип зонирования):

"Чистые” зоны – жилые помещения, в которых жильцы проводят много времени (спальни, детские, гостинные). В эти комнаты должен постоянно поступать свежий и очищенный воздух.

“Грязные” зоны – к ним относятся ванные, санузлы, гардеробы, подсобки и прочее. Из этих помещений необходимо удалять застоявшийся грязный воздух, запахи, влагу.

Наши специалисты подобрали оборудование от немецкого производителя Maico - ПВУ WS 320 KBET. Несмотря на небольшие габариты (841х857х598 мм), техника мощная и подает 320 м3 воздуха в час. Присутствует энтальпийный теплообменник - накапливает тепло и влагу выбрасываемого воздуха и передает приточному, тем самым экономя энергию в отопительный сезон. Благодаря тому, что влага повторно используется энтальпийным рекуператором, нет необходимости покупать и устанавливать дополнительное оборудование для увлажнения воздуха.

Приточно-вытяжной установкой можно управлять как с помощью датчиков температуры и влажности, так и через бесплатное мобильное приложение AirHome.

На данный момент проведены все воздуховоды. После того, как монтажная бригада зашьет потолок гипсокартоном, будут установлены линейно-щелевые диффузоры Madel Look черного цвета. Они отлично впишутся в дизайн помещения и будут обеспечивать забор и подачу воздуха.

Система отопления

На объекте реализована система отопления на базе теплового насоса воздух-вода Viessmann VITOCAL 100-S AWB-ME-AC 101.A08 230В. Для получения  тепла данное оборудование  использует природные источники энергии, такие как воздух и вода, они не только экологичны, но и максимально энергоэффективны. Насос Viessmann может работать как на отопление, так и нагрев горячей воды, а в теплое время года технику используют для кондиционирования помещений.

Управление тепловым насосом можно производить с помощью WLAN-модуля или дистанционно, использовав приложение Vicare. Тепловой насос совмещен с электровставкой и функцией охлаждения, а также буферной емкостью Vitocell 100-E (на 200 литров) и Viessmann Vitocell 100-V (на 300 литров).

Обогрев кухни-гостинной и двух спален обеспечивают радиаторы Kermi FTV 33 и Kermi FTV 22. Для теплораспределения в доме предусмотрена система теплого пола, которая создает комфорт независимо от погоды за окном. В качестве нагревательного элемента применили многослойные трубопроводы Comfort Pipe PE-Xa/EVOH  Uponor. Регулировка температуры теплого пола осуществляется с помощью комнатных термостатов.

Для циркуляции теплоносителя в контурах теплого пола и радиаторном контуре использовали насосные группы Meibes.

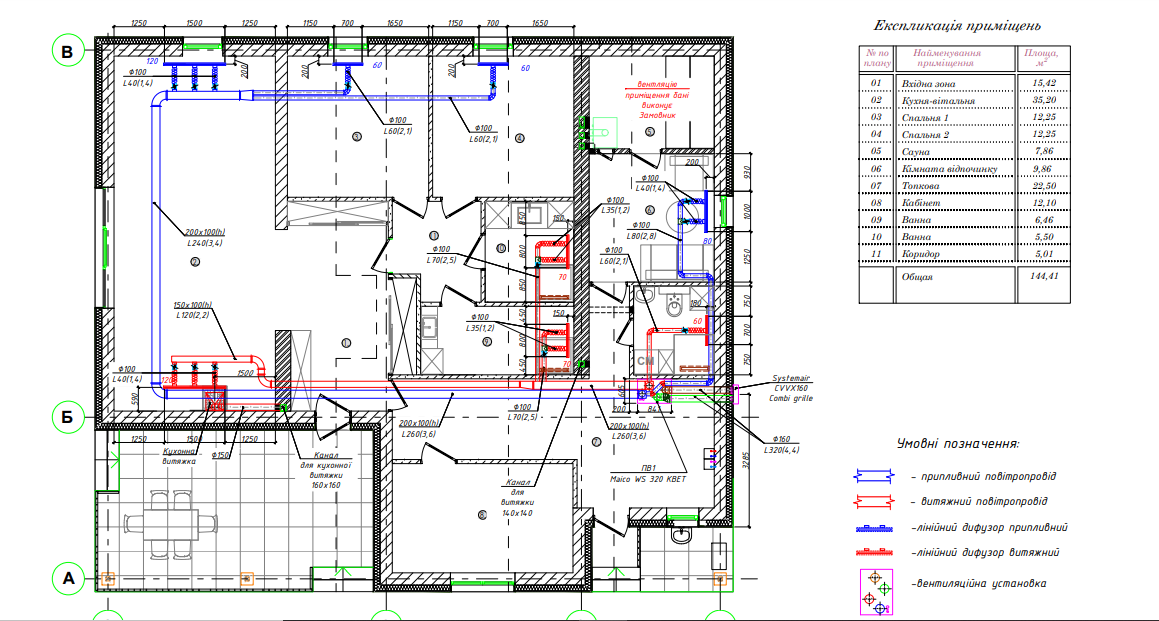

Размещение оборудования
  1. Установка Maico WS 320 KBET размещена в техническом помещении.
  2. Линейно-щелевые решетки Madel Look будут размещаться в каждом помещении.
  3. Коллекторы теплого пола (на 4 и 5 контуров) – в кухне-гостиной.
  4. Радиатор Kermi FTV 33 – в кухне-гостиной.
  5. Радиатор Kermi FTV 22 – в первой спальне и второй спальне/кабинете.
  6. Коллектор теплого пола на 8 контуров – в котельной.
  7. Насосная группа радиаторного отопления и теплого пола – в котельной.

По итогу команда Альтер Эйр спроектировала и внедрила приточно-вытяжную систему вентиляции на базе приточно-вытяжной установки с рекуперацией тепла Maico WS 320, а также систему отопления в которой были использованы теплые полы и радиаторы от Kermi. В качестве основного источника тепла выступает тепловой насос воздух-вода Viessmann Vitocal 100.

Кроме того, для подачи и забора отработанного воздуха были предусмотрены линейно-щелевые диффузоры от испанского бренда Madel серии Look, они лаконично вписываются в интерьер не выбиваясь из основной картины дома.
