Организация вентиляции и кондиционирования в офисе 425 м2, Новопечерские Липки

Специфика объекта:

Адрес объекта:

ЖК Новопечерские Липки

Объект:

Офис 425 м2

Год реализации:

2019 год

Поставленные задачи:

  • Организовать приточно-вытяжную вентиляцию в офисе с помощью установки с рекуперацией тепла Salda RIS 2500 PE 4.5 EKO 3.0. и вытяжных канальных вентиляторов SYSTEMAIR K 100 M.
  • Реализовать кондиционирование отдельных зон с помощью кассетных и настенных блоков Sakata.

Сроки выполнения:

Проектирование:

3 недели

Сбор комплектации для монтажа:

4 недели

Монтаж:

1 неделя

Результат работы

Система вентиляции

Перед инженером стояла задача спроектировать принудительную приточно-вытяжную вентиляцию в офисе. Опираясь на нормы, был разработан проект и подобрано оборудование для централизованной системы вентиляции 16 зон и вытяжной вентиляции 5 санузлов.

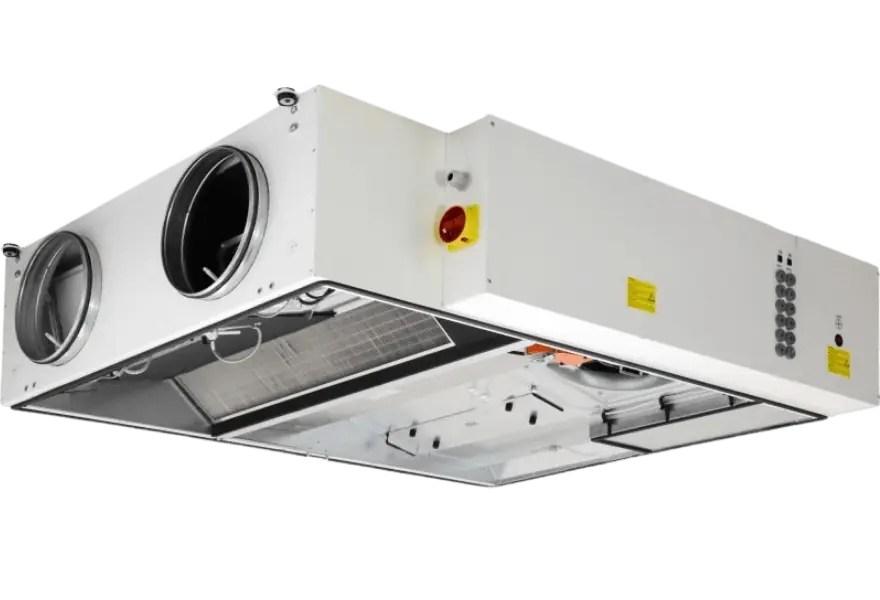

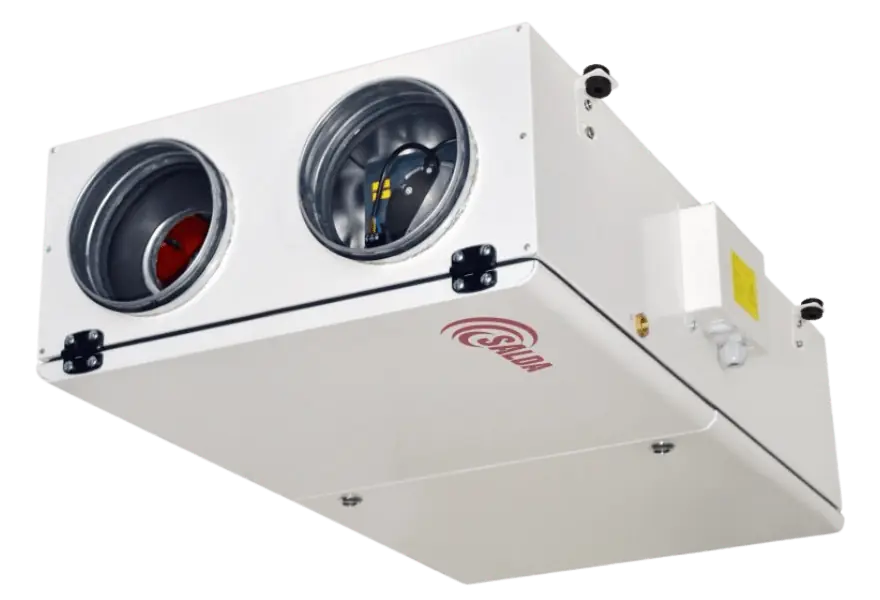

С помощью горизонтальной приточно-вытяжной установки Salda RIS 2500 PE 4.5 EKO 3.0 будет осуществляться подача воздуха в кабинеты, конференц-залы, кинозал, на пост охраны и ресепшен. Забор воздуха будет организован из кухонь, гардеробной, технического и складского помещения. Установку разместят за подвесным потолком кухни. От нее по помещениям разведут систему воздуховодов. Каналы изолируют чтобы уменьшить теплопотери и предотвратить образование конденсата на трубах. Воздуховоды, которые будут проходит от улицы к установке, покроют вспененным каучуком с толщиной 20 мм, другие воздушные каналы - с помощью вспененного полиэтилена 8 мм. Воздухораспределение и забор воздуха по проекту будут осуществляться квадратными потолочными диффузорами.

​Приточно-вытяжная вентиляция создает комфортный и качественный воздухообмен в любом помещении. Горизонтальная установка не требует много места, ее не видно, ведь она зашивается за потолком. Модель Salda RIS 2500 PE 4.5 EKO 3.0 обладает противоточным рекуператором. Данный теплообменник передает тепло от воздуха, который удаляется, подаваемому. Установка оснащена надежным и энергоэффективным ЕС-двигателем, датчиками температуры и влажности. Фильтр для тонкой очистки установки качественно очищает воздух от пыли и мелких частиц. Корпус устройства изготовлен из оцинкованной стали и минеральной ваты в качестве изоляции. Максимальный расход воздуха данной модели составляет 2750 м3/ч.

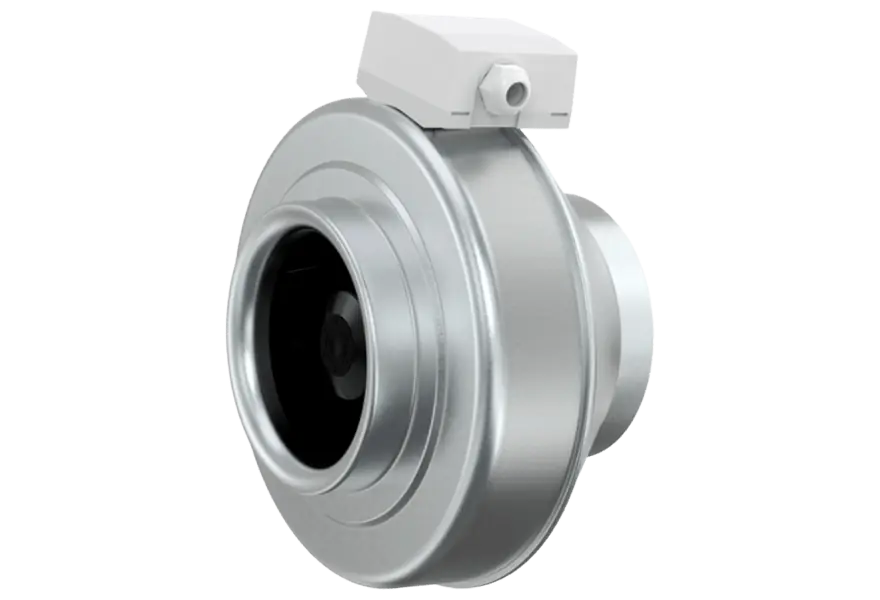

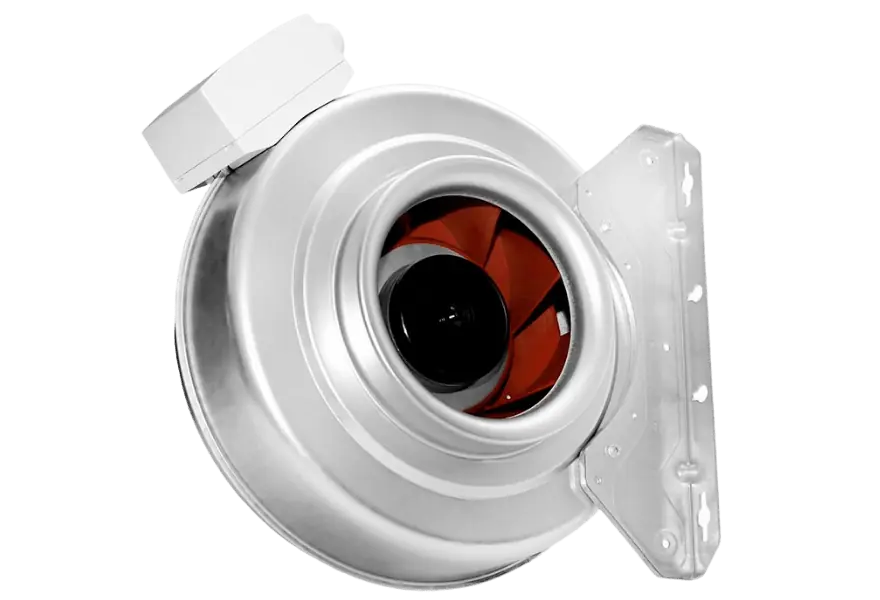

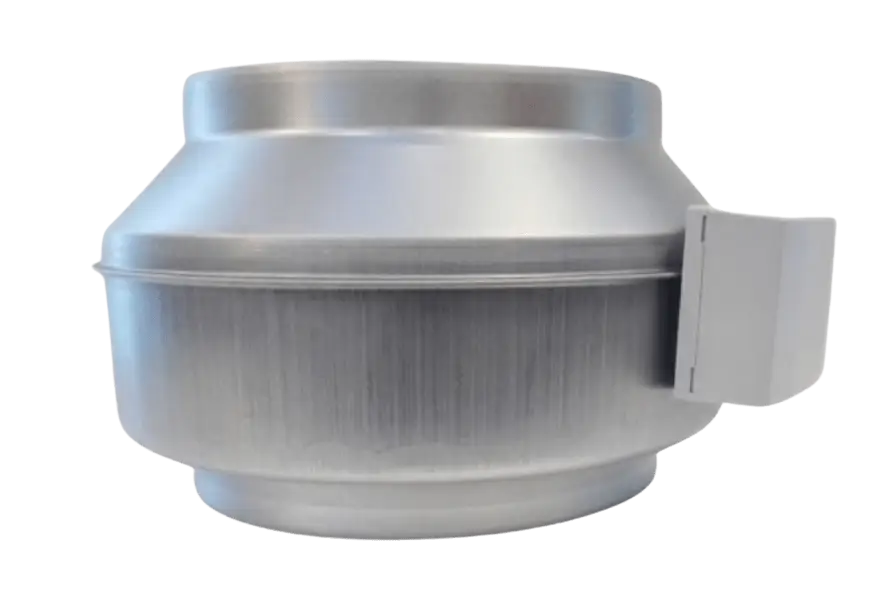

Для удаления воздуха из санузлов были предусмотрены канальные вентиляторы SYSTEMAIR K 100 M. Это устройства шведского бренда, которые устанавливаются в воздуховоды круглого сечения. Для удобства монтажа модель оснащена кронштейном с винтами. Вентилятор характеризуется бесшумной работой и удаляет до 180 м3/ч отработанного воздуха. Он отличается герметичностью и обладает высокой степенью защиты от пыли и воды – IP44.

Система кондиционирования

Кондиционирование офиса предусмотрено мультизональными системами компании Sakata и сплит системами японского бренда Daikin. Внешние блоки будут размещаться на боковой капитальной стене на раме или кронштейнах. В качестве хладагента в системе будет циркулировать фреон R410A. Внутренние блоки будут разной конфигурации: кассетные и настенные. Также будет организовано кондиционирование серверной.

Первая мультизональная сплит-система состоит из 1 наружного блока Sakata SMSC-335Y и 7 внутренних. Среди них:5 кассетных Sakata SCC-43MS-V, 1 кассетный Sakata SCC-28MS-V, 1 настенный SWA-36MS-V.

Во вторую мультизональную сплит-систему входит:1 наружный блок Sakata SMSC-335Y, 2 кассетных блока Sakata SCC-50MS-V, 2 кассетных блока Sakata SCC-43MS-V, 1 кассетный Sakata SCC-36MS-V, 1 кассетный Sakata SC-71MS-V, 2 настенных Sakata SWA-22MS-V.

Настенные кондиционеры Sakata SWA-MS-V характеризуется низким уровнем шума и компактными размерами. Они имеют классический дизайн, что позволяет им вписаться в любой интерьер помещения, в том числе и офисного.

По проекту предусматривалась установка двух сплит-систем Daikin:

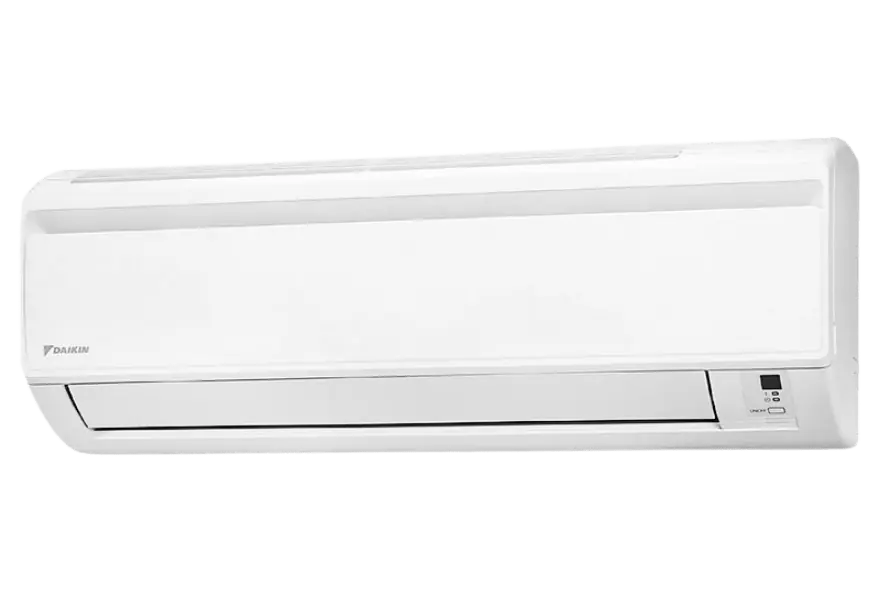

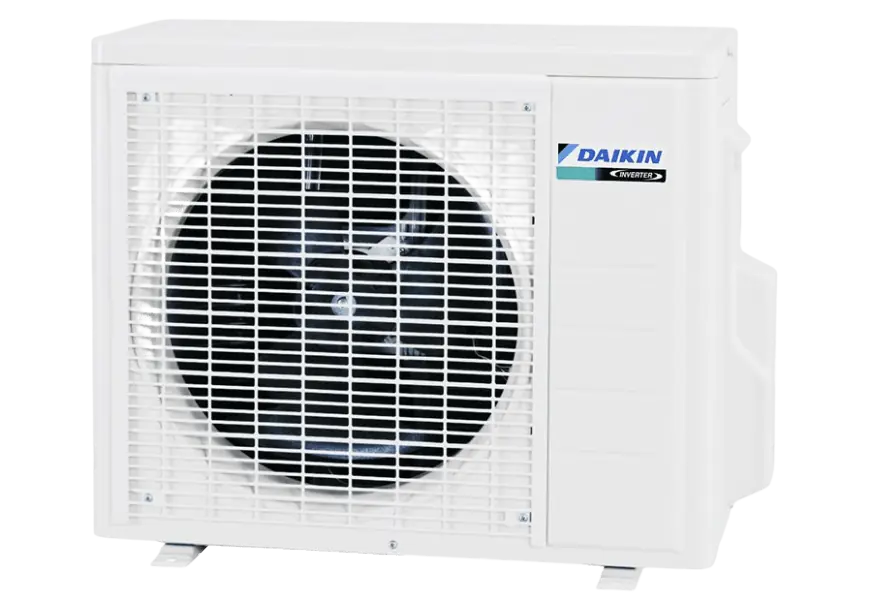

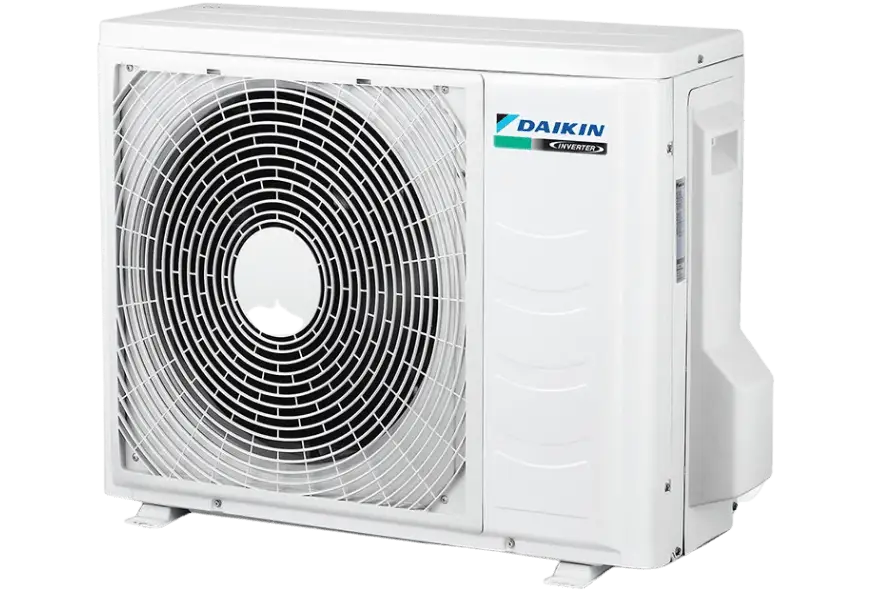

Наружный блок Daikin RYN 50 L и внутренний настенный Daikin FTYN 50 L;

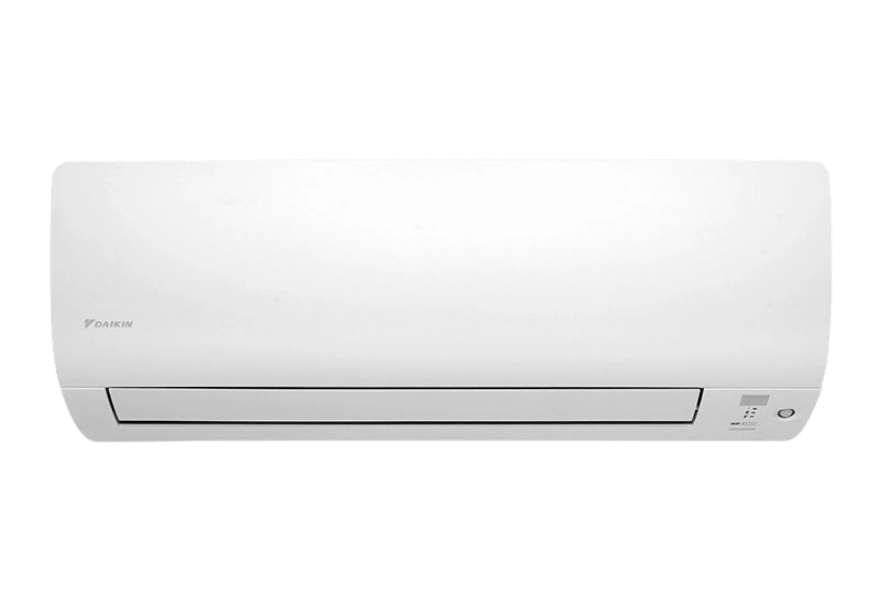

Наружный блок Daikin RXS50L и внутренний настенный Daikin FTXS 50 К.

Сплит система Daikin  FTXS-K/RXS-Lобладает двух-зонным датчиком движения. С помощью него охлаждения помещения будет осуществляться с большей точностью и эффективностью. Кондиционер обладет низким уровнем шума (19 дБа). Также система оснащена режимом ожидания, который экономит до 80% электроэнергии. Кроме охлаждения кондиционер очищает воздух, который подает в комнаты. Все модели японского бренда продуманы до мелочей. Инновационные технологии, внедренные в них, обеспечивают в помещении комфортные условия. Поэтому выбор данного оборудоваия всегда оправдан и компания Альтер Эйр рекомендует для установки имеено их.

Преимущества оборудования

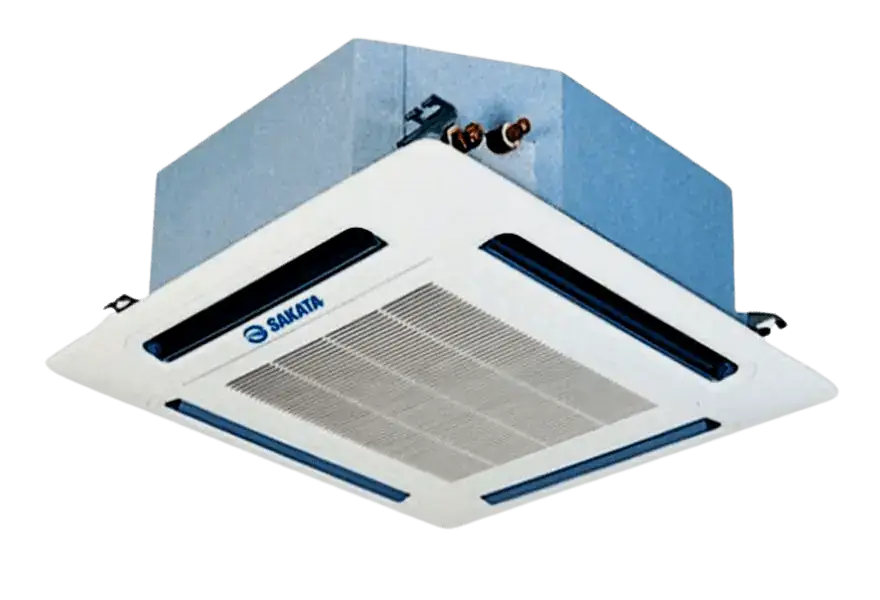

Кассетный кондиционер Sakata SC-MS-V обладает рядом преимуществ:

​Бесшумная работа и эффективная 4-хсторонняя подача воздуха.

Универсальный размер панелей. Он составляет 950 мм.

Малогабаритный и тонкий. Легко монтировать и размешать в небольшом потолочном пространстве.

Встроенный дренажный насос для выведения конденсата.

Благодаря большому углу подачи воздуха, возможен монтаж в просторных помещениях с высокими потолками

Низкое энергопотребление.

Простой монтаж и обслуживание. В 4 углах лицевой панели имеются углубления. Благодаря ним можно отрегулировать высоту крепления блока, не снимая панель.

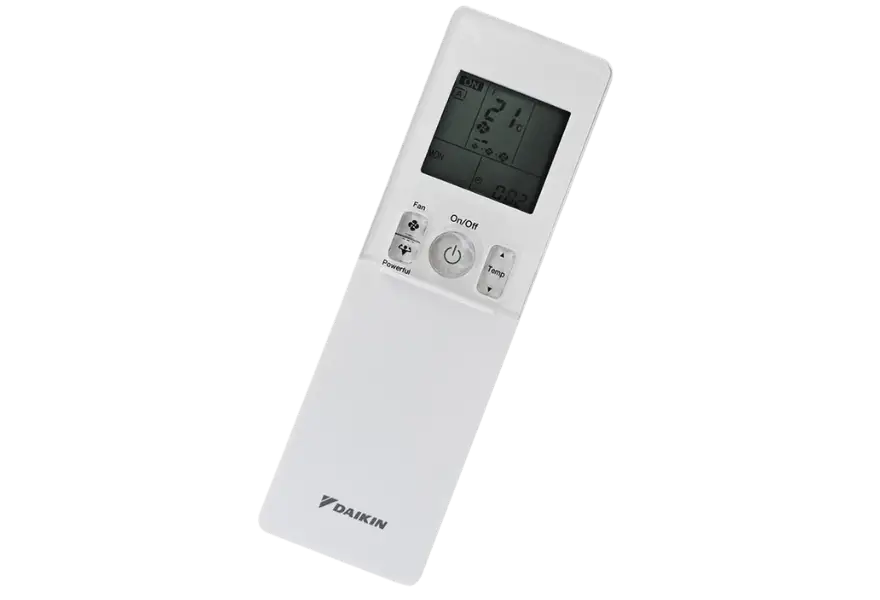

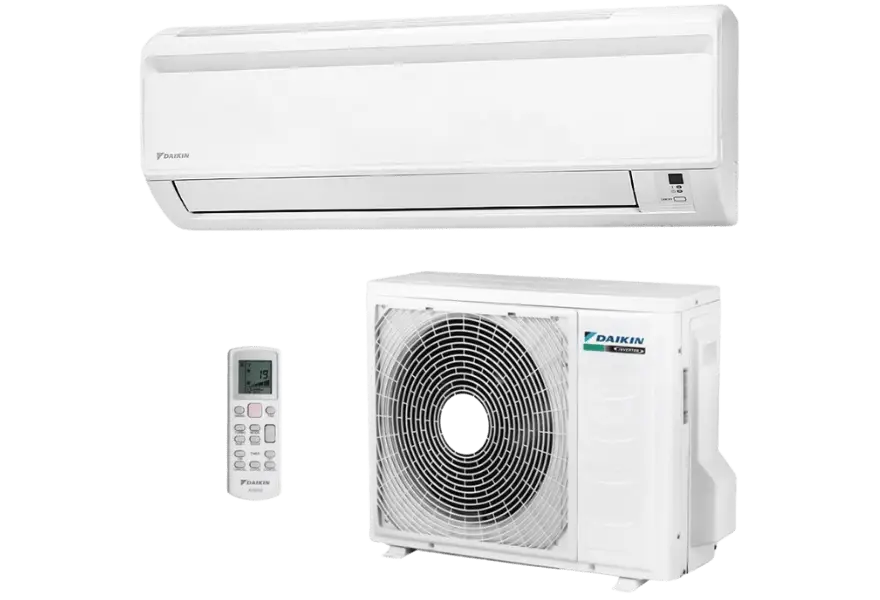

Кондиционер Daikin FTYN50L/RYN50L используется для обогрева и охлаждения помещения. В нем можно настраивать работу на 24 часа и выбрать наиболее подходящий режим:

Тихий режим - снижает уровень шума кондиционера на 3 дБа.

Режим комфортного сна - обеспечивает благоприятные условия в определенном ритме, предусмотренном разработчиком.

Высокопроизводительный режим - быстро прогревает или охлаждает помещение.

Режим снижения влажности - уменьшает показатели уровня влаги в помещении, при этом не понижается температура воздуха.​

В комплектацию сплит-системы входит теплообменник с антикоррозийным покрытием. Жалюзи с широким углом во внутреннем агрегате позволяют равномерно рапределять воздушный поток по комнате.

Использованное оборудование

Кондиционеры Sakata:


  1. наружный блок SMSC-335Y (2 шт.).
  2. кассетный блок SCC-43MS-V (7 шт.).
  3. кассетный блок SCC-28MS-V (1 шт.).
  4. настенный блок SWA-36MS-V (1 шт.).
  5. кассетный блок SCC-50MS-V (2 шт.).
  6. кассетный блок Sakata SCC-36MS-V (1 шт.).
  7. кассетный блок Sakata SC-71MS-V (1 шт.).
  8. настенный блок Sakata SWA-22MS-V (2 шт.).

Кондиционеры Daikin:


  1. наружный блок Daikin RYN 50 L (1 шт.);
  2. внутренний настенный Daikin FTYN 50 L (1 шт.);
  3. наружный блок Daikin RXS50L (1 шт.);
  4. внутренний настенный Daikin FTXS 50 К (1 шт.).
