Централизованная вентиляция и канальное кондиционирование в квартире,
Драгомирова 94 кв. м

Специфика объекта:

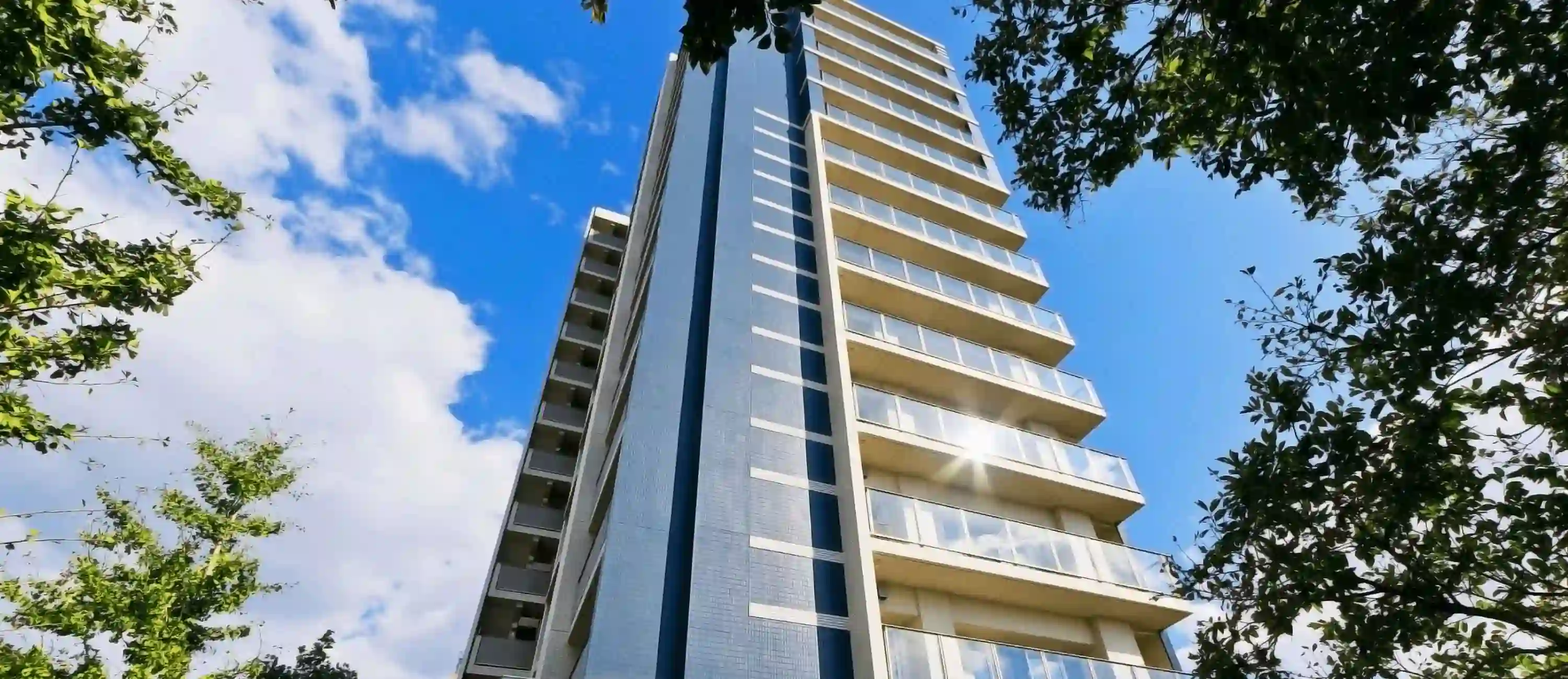

Адрес объекта:

Драгомирова

Объект:

Квартира 94 м2

Год реализации:

2019 год

Поставленные задачи:

  • Реализовать централизованную приточно-вытяжную вентиляционную систему на базе Maico.
  • Установить канальное кондиционирование: гостиной-кухни и спальни.
  • Интегрировать рекуперацию тепла и влаги с целью экономии на системах отопления и увлажнения.

Сроки выполнения:

Проектирование:

10 дней

Сбор комплектации для монтажа:

2 недели

Монтаж:

13 дней

Результат работы

Система вентиляции

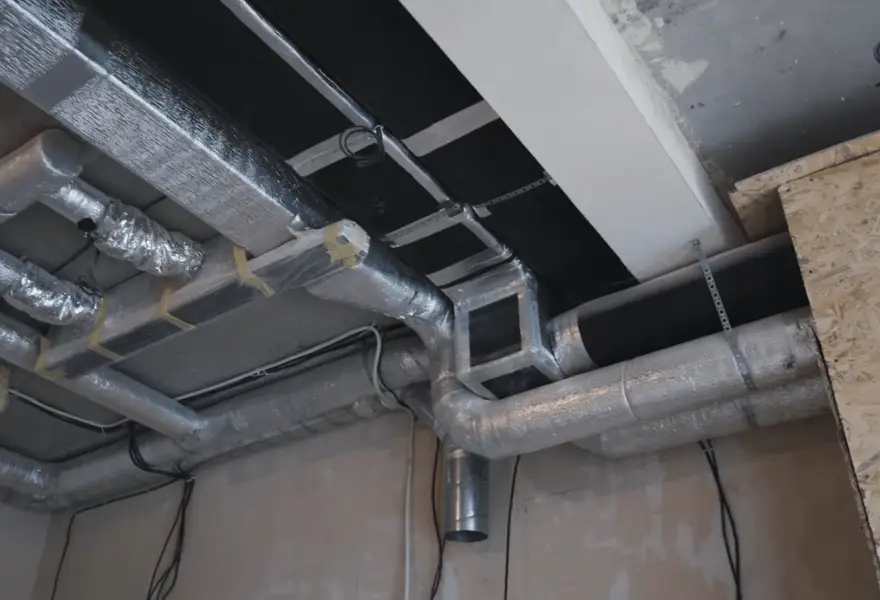

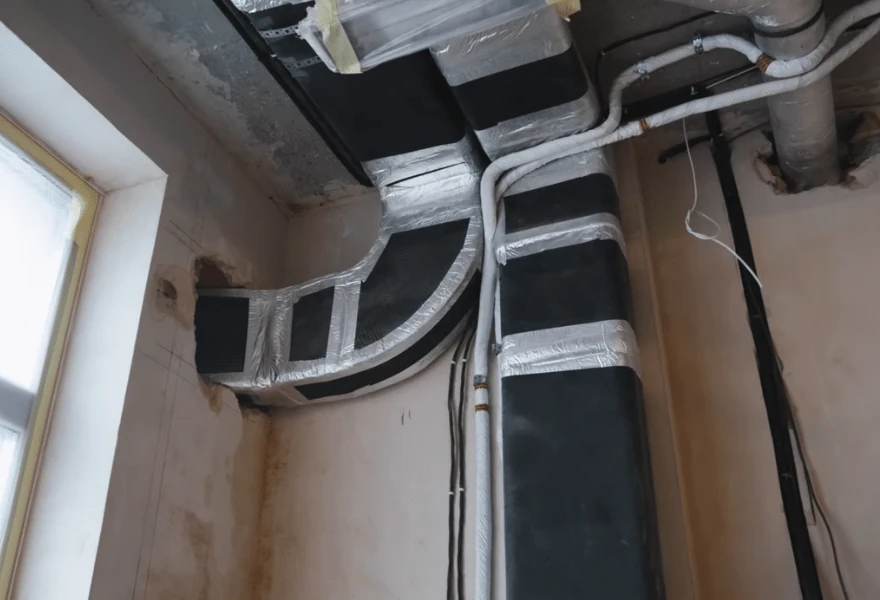

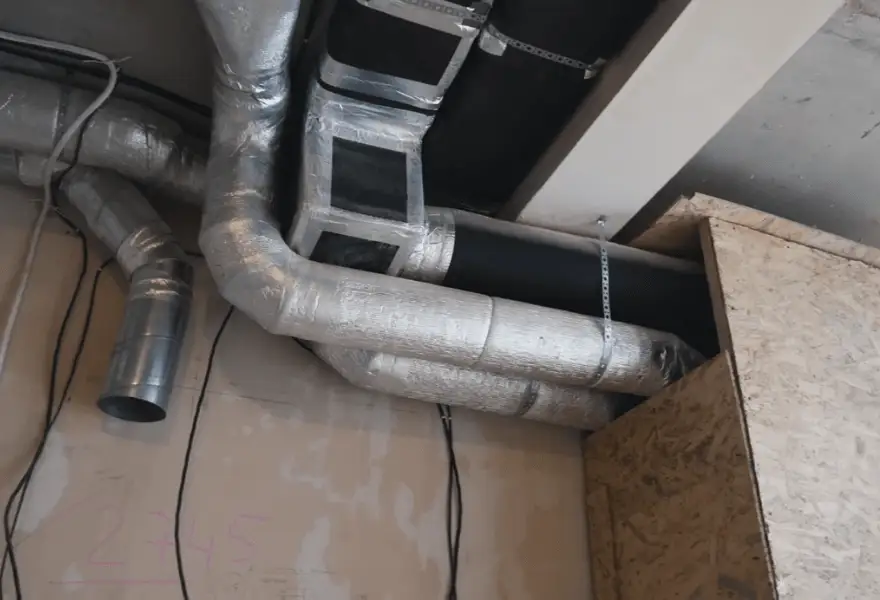

Для квартиры было спроектировано и реализовано вентиляционную систему на базе Maico WS 320 KBET. Ряд причин, для установки в квартире вентиляции:​

необходимость правильного воздухообмена в помещении;

устранение повышенной влажности из комнат (преимущественно ванной, санузлов)

удаление запахов: кухня, ванная, санузел.

Немецкая приточно-вытяжная вентиляционная установка с рекуперацией тепла, использовалась в проектировании квартиры – Maico WS 320 KBET.

KBET – модель оснащена:

​энтальпийным теплообменником – который использует влагу из помещения, очищая ее и снова подавая в нужные зоны. Также повторно используется тепло, которое передается приточному потоку воздуха;

байпасом – созданным для попадания холодного воздуха в комнаты мимо рекуператора – актуально в жаркие периоды;

калорифером предварительного нагрева – предварительно нагревает устройство. Выполняет роль термозащиты для предотвращения замерзания ПВО.

Разделение на зоны помогает вентиляционной системе организовать воздухообмен в доме качественно и полноценно. Зоны подразделяются на:

«Чистые зоны» – комнаты в доме или квартире, где жители находятся большую часть времени: спальни, детские и гостевые комнаты. Подача очищенного воздуха должна осуществляться круглосуточно.

«Грязные зоны» – обычно зоны повышенной влажности и лишних запахов: ванные, санузлы и кухни. Вытяжная вентиляция является необходимой в данных комнатах, поскольку предотвращает появление грибков, плесени и конденсата.

Вентиляционные решетки РГН-П размещены на фасаде квартиры. Выполняют функцию очистки–попадания воздуха в помещение и вытяжку воздуха из квартиры.

Система кондиционирования

На каждую комнату рассчитан свой канальный кондиционер. Кондиционирование в квартире обеспечивается при помощи системы канального кондиционирования Daikin 4MXM80N + FBA50 + FDXM 25.

Daikin 4MXM80N – блок с ротационным компрессором. Благодаря хладагенту R32 энергопотребление снижается вместе с воздействием на окружающую среду.

 FBA50 – внутренний блок оборудован:

недельным таймером;

режимом снижения влаги;

регулировкой скорости подачи воздуха.

Кроме этого, блок FBA50 – практически бесшумный (максимум 25 дБА).

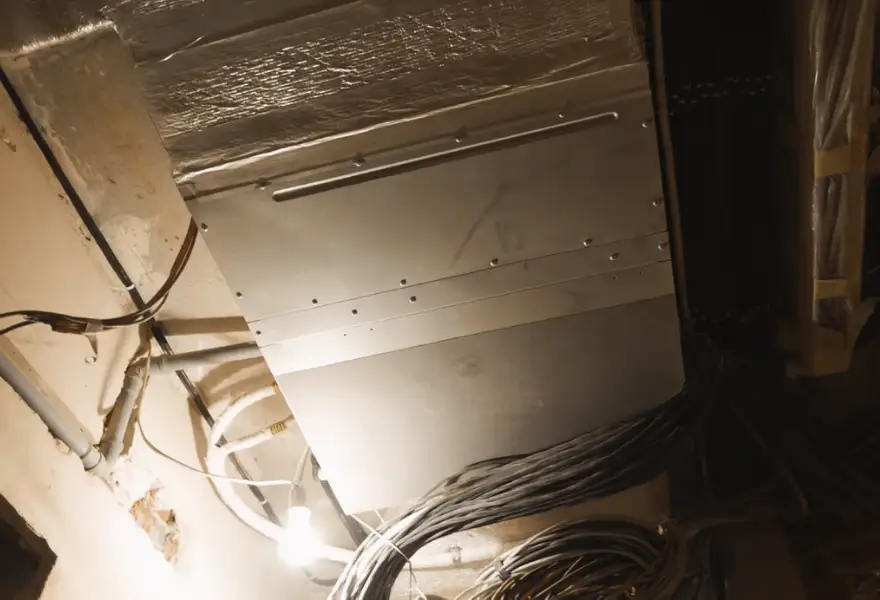

FDXM 25 – блок канального типа, скрытый в потолке, следовательно незаметен. Звук почти неощутим.

Преимущества канального кондиционирования в квартире:

низкий уровень шума;

незаметность и свободное пространство: монтаж происходит за потолком вместе с воздуховодами;

отсутствие любых сквозняков – распределение воздуха равномерное.

​Система отопления

Отопление в квартире выполнено на базе радиаторов JAGA STRADA – медно-алюминиевого исполнения с антикоррозийным покрытием. Эффективно работает при низкой температуре теплоносителя.

Также использовались немецкие внутрипольные конвекторыKampmann KathermQK, которые благодаря монтажу в пол не портят дизайн-интерьер квартиры. Кроме того, он имеет принудительную конвекцию за счет встроенного вентилятора.

Конвектор Kampmann управляется пультом Kacontroller H=1400 мм, (расстояние от откоса к оси 190 мм). Управление температурами может быть как от единой системы, так и отдельно в каждой комнате.

Конвектор не требует особого обслуживания, все, что необходимо - это периодически снимать декоративную решетку, чтобы убрать скопившеюся пыль и другие загрязнения.


Водоснабжение и канализация

Для холодного и горячего водоснабжения использовались трубы Uponor aqua pipe. Благодаря пластичности размещение труб производилось достаточно быстро и без дополнительных трудностей.

Канализация осуществлена с помощью высококачественных труб Ostendorf германского производителя. Они отличаются высокой прочностью, могут использоваться как для внутренней, так и наружной канализации.

Итог

Размещение оборудования

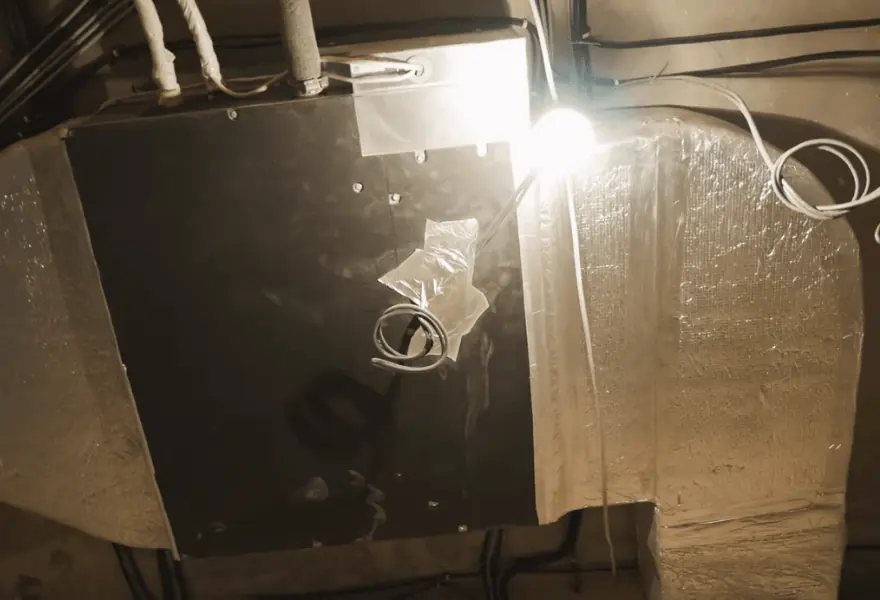

  1. Канальные кондиционеры размещены в санузле и гардеробной.
  2. Приточно-вытяжная установка установлена ​​в кухне.

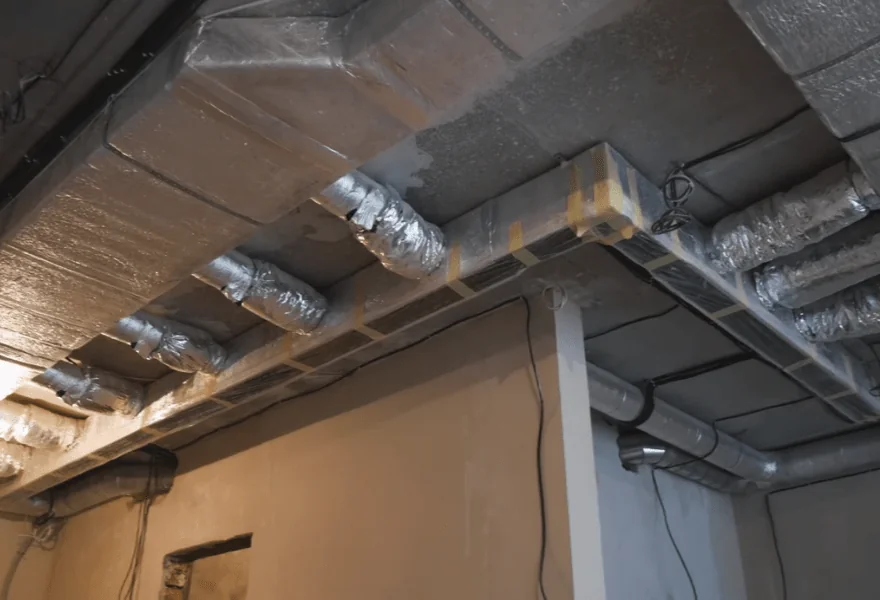

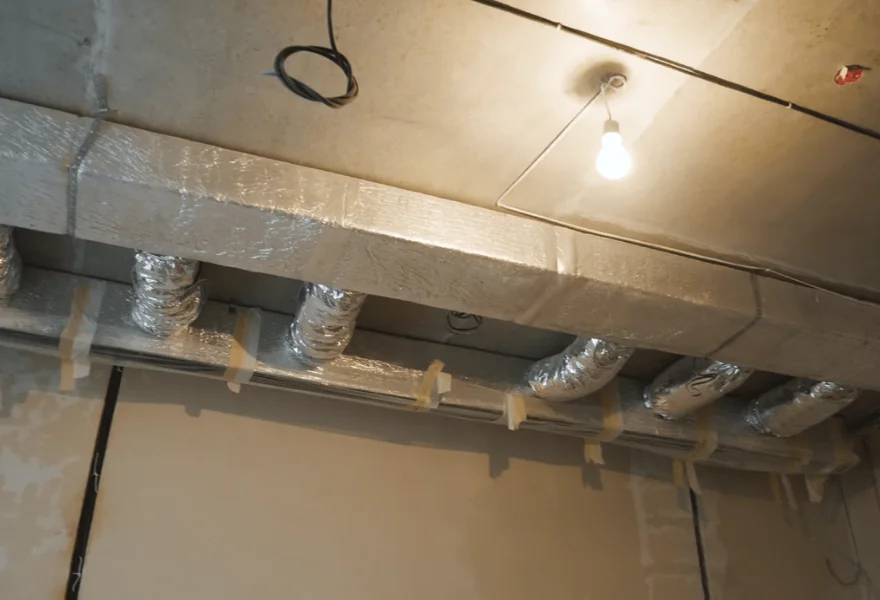

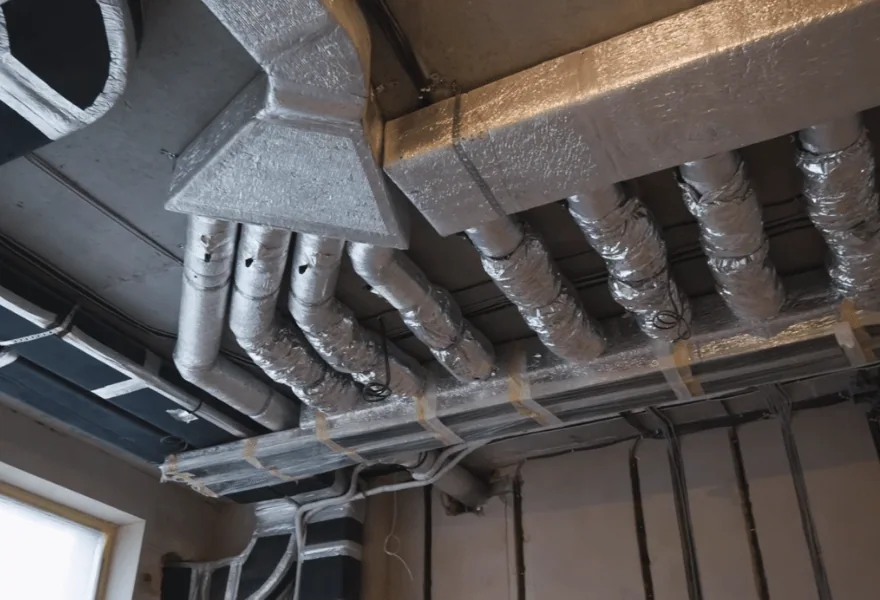

  3. Через диффузоры скрытого монтажа Madel LOOK осуществляется забор и подача воздуха для обеих систем – вентиляции и кондиционирования.
  4. Конвектор Kampmann katherm QK – кухня.
  5. Радиаторы JAGA STRADA – спальня.
