Централізована вентиляція і канальне кондиціонування у квартирі
Драгомирова 94 кв. м

Специфіка об'єкта:

Адреса:

Драгомирова

Об'єкт:

Квартира 94 м2

Рік реалізації:

2019 рік

Поставлені завдання:

  • Реалізувати централізовану припливно-витяжну вентиляційну систему на базі Maico.
  • Установити канальне кондиціонування: вітальні-кухні, спальні, гардеробної та техприміщення.
  • Інтегрувати рекуперацію тепла та вологи з метою економії на системах опалення та зволоження.

Строки виконання:

Проєктування:

10 днів

Підготовка комплектування для монтажу:

2 тижні

Монтаж:

13 днів

Результат роботи

Система вентиляції

Для квартири було спроектовано та реалізовано вентиляційну систему на базі Maico WS 320 KBET. Ряд причин, для встановлення в квартирі вентиляції:​

необхідність правильного повітрообміну в приміщенні;

усунення підвищеної вологи з кімнат (переважно ванної, санвузлів);

видалення запахів: кухня, ванна, санвузли.

Німецька припливно-витяжна  вентиляційна установка з рекуперацією тепла, що використовувалася в проектуванні квартири – Maico WS 320 KBET. ​

​КВЕТ – модель оснащена:​

ентальпійним теплообмінником – який використовує вологу з приміщення, попередньо очищуючи її та знову подаючи в потрібні зоні. Також повторно використовується тепло, що передається припливному потоку повітря.

байпасом – створеним для попадання холодного повітря в кімнати повз рекуператор - актуально в жаркі періоди;

калорифером попереднього нагріву – що попередньо нагріває пристрій. Виконує роль термозахисту для уникнення замерзання ПВУ.

Поділ на зони допомагає вентиляційній системі організувати повітрообмін в будинку якісно та повноцінно. Зони поділяються на:

«Чисті зони» – кімнати в будинку чи квартирі де мешканці перебувають найбільше часу: спальні, дитячі та гостьові кімнати. Подача очищеного повітря повинна надходити цілодобово.

«Брудні зони» –  зазвичай зони підвищеної вологи та зайвих запахів: ванни, санвузли та кухні. Витяжна вентиляція є необхідною в даних кімнатах, адже запобігає появі грибків, плісняви та конденсату.

Вентиляційні решітки РГН-П розміщені на фасаді квартири. Виконують функцію очищення–попадання повітря в приміщення та витяжку повітря з квартири.

Система кондиціонування

На кожну кімнату розрахований свій канальний кондиціонер. Кондиціонування в квартирі забезпечується за допомогою системи канального кондиціонування Daikin 4MXM80N + FBA50 + FDXM 25.

Daikin 4MXM80N – блок з ротаційним компресором. Завдяки холодоагенту R32 енергоспоживання знижується разом з впливом на навколишнє середовище.

 FBA50 – внутрішній блок обладнаний:

тижневим таймером;

режимом зниження вологи;

регулюванням швидкості подачі повітря.

Окрім цього, блок FBA50 – практично безшумний (максимум 25 дБа)

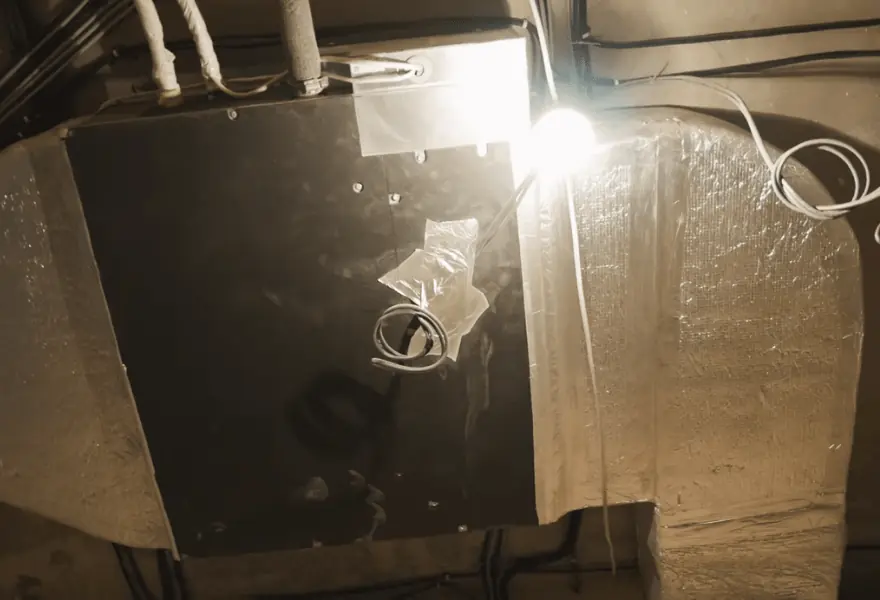

FDXM 25 – блок канального типу, прихований в стелі, отже непомітний. Звук майже невідчутний.

Переваги канального кондиціонування в квартирі:

низький рівень шуму;

непомітність та вільний простір: монтаж відбувається за стелею разом з повітроводами;

відсутність будь-яких протягів – розподіл повітря рівномірний.

Система опалення

Опалення у квартирі виконано на базі радіаторів JAGA STRADA – мідно-алюмінієвого виконання з антикорозійним покриттям. Ефективно працює при низькій температурі теплоносія.

Також використовувалися німецькі внутрішньопідлогові конвектори Kampmann Katherm QK, які завдяки монтажу в підлогу не псують дизайн-інтер'єр квартири. Крім того, він має примусову конвекцію за рахунок вбудованого вентилятора.

Конвектор Kampmann управляється пультом Kacontroller H = 1400 мм, (відстань від укосу до осі 190 мм). Управління температурами може бути як від єдиної системи, так і окремо у кожній кімнаті.

Конвектор не вимагає особливого обслуговування, все, що потрібно – це періодично знімати декоративну решітку, щоб прибрати накопичений  пил та інші забруднення.

Водопостачання та каналізація

Для холодного і гарячого водопостачання використовувалися труби Uponor aqua pipe. Завдяки пластичності розміщення труб вироблялося досить швидко і без додаткових труднощів.

Каналізація здійснена за допомогою високоякісних труб Ostendorf німецького виробника. Вони відрізняються високою міцністю, можуть використовуватися як для внутрішньої, так і зовнішньої каналізації.

Підсумок

Розміщення обладнання

  1. Канальні кондиціонери розміщені в санвузлі та гардеробній.
  2. Припливно-витяжна установка встановлена в кухні.

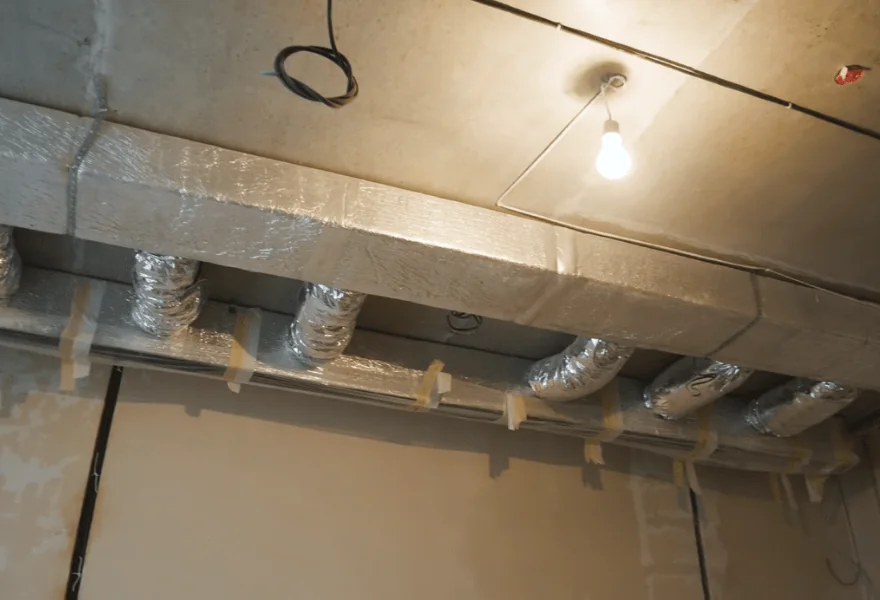

  3. Через дифузори прихованого монтажу Madel LOOK здійснюється забір та подача повітря для обох систем - вентиляції та кондиціонування.
  4. Конвектор Kampmann katherm QK – кухня;
  5. Радіатори JAGA STRADA – спальня.
