Для оптимального функционирования системы с газовым и твердотопливным котлом необходимо учитывать следующие пункты:

  1. размещение системы котлов должно быть в отдельном помещении;
  2. наличие трехходового клапана и буферной емкости;
  3. обеспечение хранилища для сырьевых ресурсов, чтобы предотвратить появление влажности в твердом топливе;
  4. содержание высоких килокалорий сырья;
  5. качественная теплоизоляция дома.

В этой статье Вы узнаете почему именно эти пункты нужно соблюдать, а также найдете ответы на вопросы, касающиеся правильного совмещения котлов и почему на сегодняшний день эффективнее использовать воздушный тепловой насос, а не газовый и твердотопливный котел в одной системе.

Что такое твердотопливный котел?

Твердотопливный котел - это устройство, с помощью которого можно получить тепловую энергию в процессе горения твердого топлива. В качестве топлива для котла используют дрова, уголь, пеллеты (являют собой маленькие топливные гранулы, с помощью которых можно получить большое количество энергии), брикеты (вид твердого топлива - прессованная масса из отходов деревообработки и сельского хозяйства, считается альтернативой дровам или углю).

Необходимым условием для оптимального функционирования котлов является наличие в дровах килокалорий, которые подразумевают плотность древесины. К примеру, часто брикеты имеют небольшую плотность, так как прессованную массу составляют из отходов деревопереработки, при этом добавляя пластик (имеет невысокую плотность), который забивает топливный элемент.

Твердотопливный котел в интерьере Твердотопливный котел в тех помещении
Твердотопливный котел в интерьере дома

​Следовательно этому, обязательными требованиями для топлива являются следующие пункты:

  1. дрова должны быть сухими (влажность сырьевых ресурсов обязана не превышать 30%);
  2. содержание высоких килокалорий. Это могут быть породы деревьев, которые обладают большой плотностью и жаром, такие как: граб, дуб, ясень и пр.

В основном, твердотопливный котел используется для участков, на которых не присутствуют газовые магистрали или дом имеет плохое подключение к электросети. Дело в том, что проведение газа в дом считается дорогостоящим решением, а постоянные перебои в электросети будут сопровождаться частым отключением электрических приборов. Исходя из этого, установка электрического котла или газового, будет нерациональным решением.

Твердотопливные котлы делятся на 2 типа:

  • котлы обычного горения;
  • пиролизные котлы.

Виды котлов для отопления

Тепловой насос
Тепловой насос

На сегодняшний день существует широкий выбор видов тепловых насосов, которые отличаются источником тепла.

Газовый котел
Газовый котел

Газовый котел – это устройство, которое производит тепловую энергию путем сгорания газообразного топлива.

Твердотопливный котел
Твердотопливный котел

Рассмотрим детальнее специфику использования твердотопливного котла для дома.

Пиролизный котел
Пиролизный котел

Пиролизный котел считается продуктивным оборудованием, однако имеет свои нюансы и особенности, об этом и больше читайте далее.

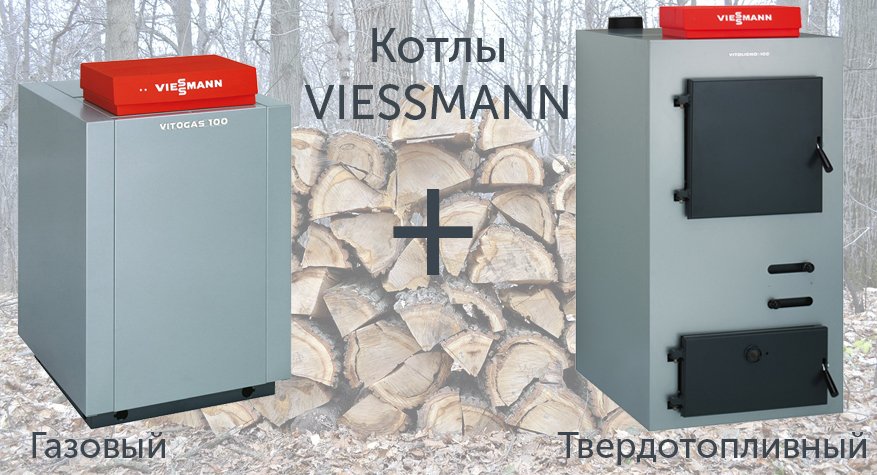

Преимущества подключения газового и твердотопливного котла вместе:

Как подключить твердотопливный и газовый котлы в одну систему

Комбинированная система отопления с газовым и твердотопливным котлом заключается в подключении твердотопливного котла, как основного элемента системы, а газового котла - как вспомогательного оборудования. Так, как приоритет при совместной работе газового и твердотопливного котла отдается твердотопливному котлу, устройство загружают сырьем и оно начинает работать на отопление дома. Система содержит контроллер, с помощью которого можно установить необходимую температуру при которой будет происходит переключение твердотопливного котла на газовый.

К примеру, жильцы дома задали на датчике нужную температуру теплоносителя, которая равна +60°С. Если температура теплоносителя падает ниже заданной температуры, тогда контроллер предоставляет импульс газовому котлу и устройство начинает работать параллельно. Соответственно, уже сам котел напрямую работает с коллектором, после которого насосные группы транспортируют горячую воду в радиаторы, теплый пол и внутрипольные конвекторы.

Чтобы комбинированная система отопления с газовым и твердотопливным котлом качественно работала, также, необходимо иметь качественную теплоизоляцию дома и установить газовый котел конденсационного типа.

Если учитывать все факторы, то лучшим решением будет установить воздушный тепловой насос (подходит для зданий, площадь которых составляет до 250 м2 ) или геотермальный тепловой насос (площадь жилья больше 250 м2 ) вместо системы котлов. Важно понимать, что приобретение той или иной системы не будет отличаться по стоимости, а это значит, что необходимо изначально подобрать подходящий вариант для вашего дома.

Тепловой насос является низкотемпературным оборудованием и работает в паре с теплыми полами, фанкойлами и внутрипольными конвекторами. Они обеспечат быструю генерацию холода и тепла, а также предоставят комфортную температуру в помещении в летний и зимний периоды года. С этими элементами системы, жильцы дома будут получать охлаждение, нагрев воды для горячего водоснабжения и современное отопление частного дома.

Обустройство открытых и закрытых систем

​Газовый и твердотопливный котел в одной системе не может быть открытого типа. Поскольку горение твердого топлива должно происходит в герметично закрытой камере.

Система с теплоаккумулятором

​Для обвязки твердотопливного котла с газовым котлом всегда необходимо использовать теплоаккумулятор. Дело в том, что процесс горения древесины необратим. Даже останавливая подачу подмеса воздуха, сырье будет продолжать потихоньку гореть. Поэтому, когда жильцы дома закладывают твердое топливо в твердотопливный котел, они должны понимать, что через некоторое время котел обеспечит теплом помещения. Когда устройству не будет хватать достаточной температуры, чтобы отдать ее на систему отопления, котел сможет взять дополнительную температуру используя буферную емкость. Расчет объема для буферной емкости показывает, что на 1 кВт, необходимо 40 литров воды.

Специалисты компании Alter Air рекомендуют приобрести тепловой насос, поскольку при подаче оптимальной температуры в дом или квартиру, оборудование выключится и не будет потреблять электроэнергию. А в твердотопливном котле всегда будет происходить процесс горения топлива, который остановить невозможно.

Сложность совмещения твердотопливного и газового котла в одной системе

​На самом деле схема подключения твердотопливного и газового котла в одной системе считается достаточно несложной.

Сначала при включении твердотопливный котла, устройство способно работать только для себя, до температуры +60°С, однако если температура теплообменника будет ниже +60°С, он станет мокрым и будет происходить процесс конденсации. Это приведет к лужам возле котла, а также с временем металлический теплообменник начнет гнить, поскольку конденсат считается кислотой, которая способна разъедать металлы. В следствии чего, через некоторое время теплообменник превратится в тонкий металл.

Чтобы предотвратить появление этой проблемы, необходимо установить трехходовой клапан. Он будет контролировать, чтобы температура теплообменника котла была больше +60°С и только тогда он предоставит возможность насосу транспортировать горячую воду во второй теплообменник.

Для оптимального функционирования системы необходимо устанавливать контроллер, а также сделать обвязку твердотопливного котла с газовым котлом. Эта функция предусматривает включение газового котла после сгораемости топлива и при понижении температуры теплоносителя в буферной емкости.

Газовый котел сможет работать не используя буферную емкость, действуя напрямую в коллектор. После которого, насосы занимаются транспортировкой теплоносителя в теплый пол, радиаторы и внутрипольные конвекторы.

Расчет окупаемости системы с газовым и твердотопливным котлами

На сегодняшний день стоимость системы с газовым и твердотопливным котлом, приблизительно, составляет 1500-2000 евро. Такая система считается не популярной среди покупателей, поскольку ее применение является практичным только в местности, где есть бесплатное или очень дешевое сырье.
