Использование альтернативных источников энергии для обеспечения жизнедеятельности частного дома площадью 350 м², который расположен в селе Рожны в Киевской области. Особенности данного помещения таковы, что дом не подсоединён к центральной системе газификации и энергоснабжения. То есть, проектируя инженерную сеть данного здания, необходимо было обеспечить, с помощью альтернативных источников, выработку  энергии, её эффективное использование инженерными системами и перераспределение для достижения максимальной мощности. На данном объекте используются системы фотомодулей и солнечных коллекторов, ветрогенератор и твердотопливный котел, системы кондиционирования и вентиляции. Реализация инженерных решений в рассматриваемом доме отлично иллюстрирует преимущества альтернативных и возобновляемых источников энергии, которые вполне способны заменить традиционные и более дорогие источники.

Выработка электрической энергии

1. Фотомодули

Для выработки электрической энергии из солнечной энергии на участке крыши над электрощитовой установлена система из 12 солнечных фотомодулей YabangSolar 240W/24V номинальной мощностью 240 Вт каждый. Данная система демонстрирует производительность в 300-400 кВт/ч в месяц в период с марта по сентябрь (наивысшая солнечная активность) и приблизительно 150 кВт/ч в месяц в остальное время.

Место расположения поля фотомодулей и угол наклона был выбран исходя из расчётов, для получения максимальной отдачи, так же предусмотрена возможность регулировки угла наклона солнечных батарей.

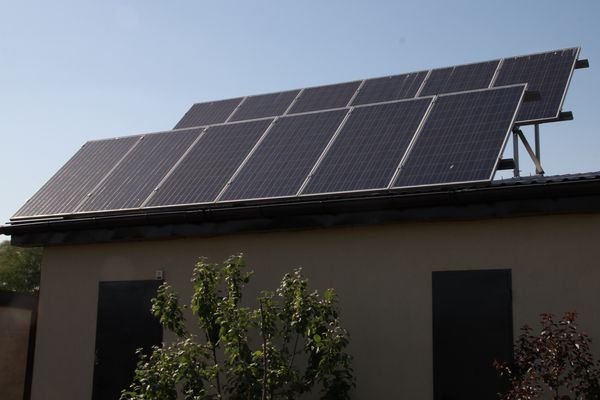

Пример установки фотомодулей

Все фотомодули подключены к инверторной системе XANTREX XW 7048 E (новое поколение солнечных инверторов выпускается под названием Schneider Electric Conext XW+ 7048 E) 6 кВт через зарядное устройство на 12 фотомодулей.

Для накопления вырабатываемой электрической энергии установлено 40 аккумуляторов типа "SUNLIGHT PzS" ёмкостью 92 ампера/час, 48В, которые размещены под землей на глубине 3 м.

Стоит отметить что эффективность работы системы зависит от выбора "солнечного инвертора" и контроллера заряда аккумуляторов не менее чем от правильности расположения панелей фотомодулей. Показатель КПД выбранной модели инвертора считается одним из самых высоких в своём классе, что касается контроллера заряда аккумуляторов, то к нему предъявлялись особые требования. Характер источника энергии (генерация не является стабильной в условиях переменной облачности) предполагает необходимость съёма максимальной мощности, помимо эффективного контроля заряда АКБ. Для солнечных систем электроснабжения важно минимизировать потери электроэнергии на всех этапах.

Альтернативная энергия для частного дома

2. Ветрогенератор

Для преобразования энергии ветра в электричество на территории дома установлен ветрогенератор FLAMINGO AERO 4-6,7/1000 мощностью в 5 кВт и диаметром ветротурбины – 6,7 м. Ветрогенератор установлен на ферменную мачту FLAMINGO AERO высотой 26 метров.

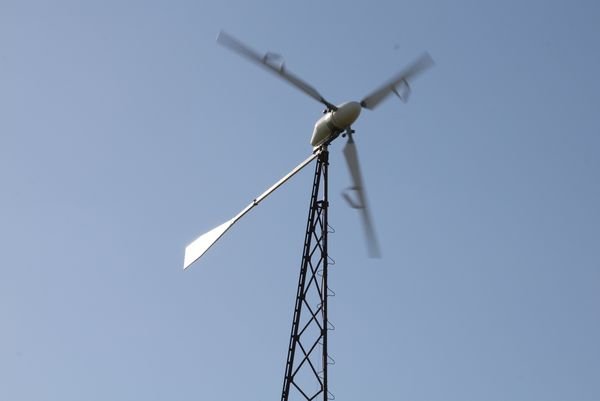

Изображение ветрогенератора

В наиболее благоприятный период (с сентября по март), ветрогенератор характеризуется производительностью 450-600 кВт/ч в месяц, а в летний период времени (умеренная активность ветра) – 200 кВт/ч в месяц.

Без ветрогенератора обеспечить электроэнергией дом в период с сентября по март в Украине (только с помощью поля фотомодулей) не просто проблематично, а экономически не целесообразно.

Итог по выработке электроэнергии

Использование системы фотомодулей и ветрогенератора позволяет получить в общей сложности приблизительно 700 кВт/ч, чего с лихвой хватает для обеспечения жизнедеятельности частного дома площадью 350 м².

С Марта по Сентябрь – 300-400 кВт/ч в месяц от фотомодулей + 200 кВт/ч в месяц от ветрогенератора.
С Сентября по Март – 450-600 кВт/ч в месяц от ветрогенератора + 150 кВт/ч в месяц от фотомодулей.

Почему стоит заказывать у нас?

100% соответствие проектированию

Полная гарантия соответствия работы к документам – выполняем все работы, прописанные в договоре, качественно, в полном объёме и вовремя.

Подбор оборудования по бюджету

Широкий диапазон бюджета на проектирование позволит каждому клиенту грамотно обустроить систему вентиляции, исходя из его финансовых возможностей.

Индивидуальная концепция

Мы не работаем по шаблону, а разрабатываем персональную концепцию под каждого клиента и объект, поэтому все наши проекты уникальный.

9 лет опыта

Наш опыт в проектировании вентиляционных систем более 8 лет, что является залогом правильной и экспертной разработки проекта и реализации систем любой сложности.

Выработка тепловой энергии

1. Твердотопливный котел

Для производства тепловой энергии установлен твердотопливный пиролизный котел Viessmann Vitoligno 100-S мощностью 60 кВт, который обеспечивает высокую эффективность сжигания древесного топлива и  нуждается в загрузке только 1 раз в сутки при работе в номинальном режиме.
Мощности данного котла не только хватает на отопление дома в 350 м², он может также обеспечивать теплом дополнительное помещение площадью в 120 м² (например, баня или гостевой домик).

Выбор твердотопливного котла обусловлен меньшей стоимостью топлива, а так же отсутствием проблем с хранением, эксплуатацией и обслуживанием газовых баллонов. Ведь в данном случае речь идёт о доме для которого подведение газопровода не целесообразно.

2. Солнечный коллектор

Для преобразования солнечной энергии в тепловую, на крыше установлен солнечный коллектор Atmosfera CBK-A на 40 вакуумных трубок (24 мм). Данная система способна обеспечить 300 литров горячей воды в день. Вырабатываемая тепловая энергия сбрасывается в буферную ёмкость либо подогревает горячую воду в бойлере.
Вполне естественно, что летом, в период максимальной солнечной активности, происходит переизбыток тепловой энергии, выработанной солнечным коллектором. Когда температура воды в 400 литровом бойлере достигает 60°С, контроллер с помощью трехходового клапана направляет избыточную тепловую энергию в буферную ёмкость объемом 2000 л. Данная ёмкость имеет 45-кВатный встроенный теплообменник и 2 ТЭНа, мощность каждого по 2 кВт.
В летний период времени тепловая энергия с буферной ёмкости используется только для обогрева полов в санузлах и ванных комнатах.

Выбор солнечных коллекторов вакуумного типа обусловлен большим КПД и возможностью эффективной работы зимой в условиях рассеянного света (пасмурная погода).

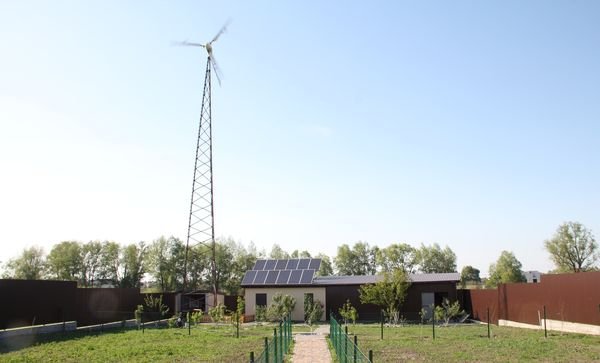

Фотомодули и ветрогенератор в частном доме

Внедренные решения

Отопление дома

Для отопления дома используется твердотопливный котел, специальные радиаторы, а так же осуществлен монтаж теплого пола, для нагрева которого применяется тепло от альтернативных источников энергии. Трубопроводы немецкого бренда Rehau установлены в стяжке. Буферная ёмкость объёмом 2000 л имеет 45-кВатный встроенный теплообменник и 2 ТЭНа, мощность каждого по 2 кВт.

Подготовка горячей воды

Для обеспечения горячего водоснабжения в доме установлен нержавеющий бойлер, объём которого 300 литров, с двумя теплообменниками для нагрева воды от твердотопливного котла и от солнечного коллектора.

Система кондиционирования

Для создания системы кондиционирования дома использовалось оборудование японского бренда Daikin, который является абсолютным лидером в данной отрасли. VRV система кондиционирования состоит из наружного блока Daikin RXYSQ6P8V1 и внутренних канальных блоков Daikin FDXS25F, Daikin FDXS35F.
Таким образом, все 9 комнат дома обслуживаются автономно, с возможностью выставления индивидуальной температуры в каждой из них. Существенным плюсом данной системы является подмес свежего воздуха.
Оборудование для кондиционирования дома подобранное таким образом, чтобы на каждый киловатт затраченной энергии вырабатывалось четыре киловатта холода или тепла.

План кондиционирования и вентиляции дома 1 этаж

Наши опытные инженеры, которые работали над этим объектом

...
  • Денис
  • Соловей
Руководитель проектов с более чем 15-летним стажем работы. Обладает большим опытом работы в отрасли строительства. На его счету свыше 1000 успешных проектов разной сложности.
...
  • Дмитрий
  • Бурахович
Инженер с 12-тилетним опытом в проектировании. Грамотно координирует работу проектировщиков, быстро находит решения сложных задач.
...
  • Андрей
  • Филатов
Инженер в области проектирования систем вентиляции, кондиционирования. Мастер в грамотном индивидуальном подборе оборудования.
...
  • Вадим
  • Тымчук
Специализируется на разработке проектов вентиляции и кондиционирования домов и квартир.

Система вентиляции

Для вытяжной вентиляции санузлов, ванных комнат и гардеробной используется оборудование немецкой компании Maico. Настенные вентиляторы Maico ECA ipro 100 KVZC обеспечивают эффективное удаление влажности, устранение неприятных запахов и характеризуются максимальной бесшумностью. Вентиляторы оснащены таймером и датчиком влажности, что не только значительно упрощает их эксплуатацию, но и делает их весьма экономичными.

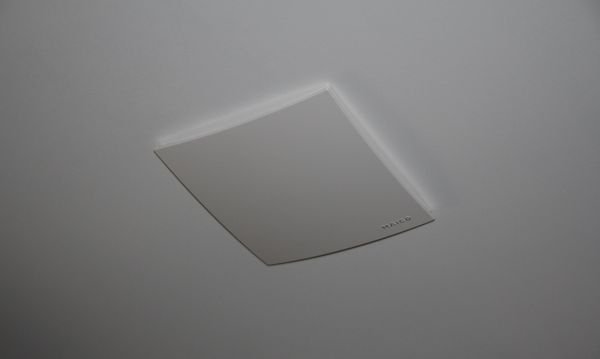

Монтаж вентилятора

Что касается вентиляции кухни, то подробно ознакомиться с ее реализацией можно здесь. В данной статье подробно расписано применяемое оборудование, представлены схемы и планы вентиляции кухни.

Взаимодействие систем

Когда светит солнце или дует ветер,  соответствующие контроллеры заряжают аккумуляторы до напряжения 56 В.

Если аккумуляторы уже заряжены, но выработка энергии продолжается (то есть еще светит солнце или дует ветер), то контроллеры отправляют вырабатываемую электроэнергию напрямую на ТЭНы, встроенные в буферную емкость, до разрядки аккумуляторов до 54В.

Мощность этих ТЭНов 4 кВт выбрана исходя из того что солнце и ветер совместно могут дать не более 4 кВт электоэнергии в час. Таким образом, ТЭНы нагревают воду в буферной емкости, которая, обладая большой теплоемкостью, может вместить большое количество теплоты и обеспечить непрерывное использование вырабатываемой энергии и максимальную эффективность установленного оборудования для производства электрической энергии.

Накопленная в буферной емкости теплота используется для производства горячей воды и поддержки системы комфортного теплого пола.

Все системы, потребляющие электроэнергию (система освещения, система кондиционирования и бытовые приборы в доме), берут ее из аккумуляторов, разряжая их. Напряжение 220 В на входе в дом обеспечивается инвертором.
План кондиционирования и вентиляции дома 2 этаж При разрядке аккумуляторов ниже 54 В вся вырабатываемая электроэнергия снова автоматически начинает подаваться на аккумуляторы для их зарядки. При достижении напряжения в них 56 В цикл повторяется.

Когда светит солнце (преимущественно в теплый период года) система солнечных коллекторов преобразует солнечную энергию в тепловую. Вырабатываемая тепловая энергия нагревает бойлер. Если температура воды в бойлере достигла 60°С, а тепловая энергия еще вырабатывается, то контролер солнечной системы перенаправляет подачу вырабатываемого тепла с бойлера на теплообменник буферной ёмкости, нагревая ее.

Пиролизный котел обеспечивает подогрев воды для радиаторного отопления и теплого пола. Также он нагревает воду в бойлере, если тепла, вырабатываемого солнечными коллекторами, не достаточно.
Таким образом любой избыток выработанной энергии будет аккумулироваться в том или ином виде, что в конечном счёте ускоряет окупаемость проекта, а сама система будет защищена от преждевременного износа (особенно это касается аккумуляторных батарей).

Итог

На примере данного объекта, мы можем убедиться, что альтернативные источники энергии для дома в украинских реалиях экономически оправданы, вовсе не являясь некой модной тенденцией.

За счёт применения энергосберегающих технологий при строительстве дома, обустройстве системы вентиляции и кондиционирования снижаются расходы на отопление в зимний период и охлаждение в летний. В отличии от традиционных систем комфорт обеспечивается с минимальными эксплуатационными затратами.

Дополнение системы отопления альтернативными источниками энергии в виде гелиотермальной системы позволяет уменьшить потребление топлива в системе отопления в зимний период и практически полностью перейти на солнечную энергию для горячего водоснабжения в летнее время. Помимо этого «солнечное отопление» просто в эксплуатации, автоматизируемо и полностью безопасно.

Применение автономных электростанций на базе фотомодулей и ветроенераторов может как обеспечить полную автономность вашего дома, так и существенно ускорить сроки её окупаемости за счёт продажи избытка генерируемой электроэнергии. Второй вариант предполагает использование сетевого инвертора и оформления «Зелёного тарифа», который действует на территории Украины.
