Содержание:

  1. Важность грамотного монтажа.
  2. Стадии процесса монтажа.
  3. Монтаж воздуховодов с чертежами и деталировкой.
  4. Монтаж автоматики и электрическое подключение.
  5. Монтаж коммуникаций.
  6. Монтаж оборудования.
  7. Прайсы по монтажу оборудования и дополнительных устройств.
  8. Итоги.

Зачем нужна вентиляция?

Качественный воздухообмен помещения – это не прихоть и не вопрос второстепенной важности. Нет никаких сомнений, что это жизненно необходимое условие для комфортного микроклимата и залог нашего здоровья. Кондиционирование воздуха, проветривание с помощью открытых окон и форточек не решают проблему и являются фактически малоэффективными полумерами. Поэтому, правильным и разумным решением будет использование вентиляционного оборудования, пусть даже самого простого.

Следует также сказать о важности грамотной установки такого оборудования. В этом деле соседский сантехник вам не помощник, так как принесет больше вреда, чем пользы. Если вы хотите, чтобы система функционировала эффективно и правильно, следует обращаться к специалистам в данной отрасли.

Вентиляционное оборудование – довольно широкое понятие, начиная от вентиляторов, приточно-вытяжных установок, шумоглушителей, воздушных фильтров, противопожарных и регулирующих клапанов, заканчивая вибровставками, решетками и фильтр-кассетами.

Монтаж системы – это сборка всех необходимых элементов инженерного решения согласно проектной документации.

Как же проходит процесс монтажа вентиляции?

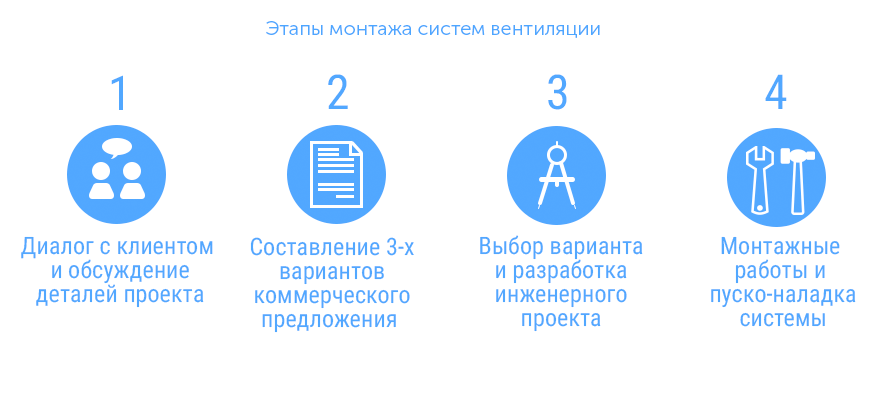

Процесс монтажа вентиляции

  1. Диалог

Любое сотрудничество начинается с общения: вы предоставляете самую общую информацию об объекте, и рассказываете, что именно вам хотелось бы видеть. Независимо от того, нужен ли вам простой вентилятор на кухню, или комплексная приточно-вытяжная система для коттеджа, следует учитывать большое количество факторов и параметров. Наши сотрудники ответят на все вопросы и укажут на существующие варианты реализации. Стоит отметить, что довольно часто для принятия оптимального решения необходим выезд специалиста непосредственно на объект, где он сможет изучить все особенности помещения.

  1. Представление предложения

Следующим этапом является составление коммерческого предложения, которое включает в себя 3 варианта:

Бюджетный вариант – с использованием недорогого, но качественного оборудования, отвечающего всем требованиям и стандартам.

Стандартный вариант – с использованием качественной техники от европейских или японских брендов.

Премиум вариант – с использованием элитного оборудования и дизайнерских версий климатической техники.

  1. Составление проекта

Определившись с приемлемым для вас вариантом, инженеры компании «Альтер Эйр» в кратчайшие сроки составляют проект работ. Данный документ делается совершенно бесплатно и впоследствии согласовывается с:

  • собственниками;
  • архитекторами;
  • дизайнерами;
  • прорабами;
  • смежными компаниями, которые отвечают за электрику, коммуникации и т.п.

Отдельно стоит упомянуть о таких наших услугах как консалтинг и сопровождение проектов в других городах.

Инженерный консалтинг – это анализ уже существующей или готовящейся к запуску системы вентиляции, и в случае необходимости конкретные предложения по устранению проблем и неточностей. Сюда входит проверка:

  • чертежей и спецификации,
  • обоснованности установки оборудования,
  • размещения устройств,

а также оценка эффективности системы в целом.

Компания Альтер Эйр также занимается сопровождением проектов в других городах. Высококачественные специалисты с многолетним стажем работы предоставят весь спектр услуг, выехав в ваш город.

  1. Монтаж систем вентиляции

Завершающим этапом является установка системы. Работы проводятся в самые сжатые сроки с учетом всех ваших пожеланий и без причинения каких-либо неудобств. Процесс включает в себя:

Монтаж системы воздуховодов

Воздуховоды монтируются в подпотолочной зоне и если помещение не является большим торговым центром с высоким потолком (или складом), то после отделочных работ они оказываются скрытыми за подшивными или кассетными потолками. Эта мера служит не только для эстетичности, но и для того что бы минимизировать шум от системы вентиляции. Вместе с воздуховодами обычно монтируются специальные шумоглушители (если в них есть надобность) и электрические или водяные подогреватели. Для выхода воздуховодов на улицу и прохода их по помещениям в стенах и перегородках пробиваются отверстия.

Сами воздуховоды различаются по виду – бывают гибкие и жесткие, круглой и прямоугольной формы. Гибкие гофрированные воздуховоды имеют меньший срок эксплуатации и для определённых целей плохо подходят. Выбор типа воздуховода проводится исходя из бюджета объекта и особенностей проекта.

Для примера предлагаем рассмотреть схему размещения воздуховодов для конкретного объекта. Были применены жесткие воздуховоды круглой и прямоугольной форм.

Чертеж к монтажу воздуховодов



Деталировка воздуховодов включает в себя чертежи всех составных частей сборочных единиц и для конкретно взятого объекта выглядит таким образом:
Деталировка по монтажу воздуховодов

В данном видео материале можно увидеть результат монтажа воздуховодов и другого вентиляционного оборудования.

Монтаж автоматики и электрическое подключение

Происходит подключение установки к электросети и разводка сигнальных и силовых кабелей системы автоматики:

  • подключаются калориферы,
  • выводятся кабеля на пульты управления,
  • ставятся необходимые защиты.

Наши опытные монтажники, которые будут работать над вашим объектом

...
  • Юрий
  • Маковский
Технический директор Альтер Эйр. Мастер подключения и пусконаладки. Опыт работы более 15 лет.
...
  • Владимир
  • Косюк
Ответственный и трудолюбивый. Занимается установкой систем вентиляции и кондиционирования с 2010 года.
...
  • Сергей
  • Калинкин
Специализируется на монтаже систем отопления. Сделает идеальное отопление с учетом современных технологий.
...
  • Виктор
  • Глодовьюк
Знает все о качественном монтаже систем отопления. Точный в деталях, ответственный и внимательный.

Монтаж коммуникаций

Силовые кабели подводятся к месту установки щита управления.

На данном этапе закладываются:

  • элементы системы автоматики,
  • трубопроводы системы теплоснабжения или холодоснабжения,
  • монтируются элементы регулирования – воздушные клапаны и дроссель-клапаны.
  • а также осуществляется монтаж воздураспределяющих устройств и анемостатов.

После того, как потолок помещения сделан (опущен), а специальные адаптеры под решетки смонтированы в запотолочной зоне, можно приступать к монтажу решеток или анемостатов.

Анемостаты возможно подключать прямо к воздуховодам соответствующего диаметра, но правильнее это делать через специальный адаптер – пленум.

Вот пример деталировки по пленум-боксам (воздухораспределяющее устройство), который получают монтажники перед началом работ.

Деталировка воздухораспределяющих устройств

Монтаж оборудования

Установка вентиляторов, нагревателей, фильтров, обратных клапанов, шумоглушителей, а также дополнительных устройств:

  • шиберов (электрических или механических) для регулирования распределения воздуха;
  • дополнительные температурные датчики,
  • датчики влажности,
  • датчики качества воздуха,
  • противопожарные датчики и т.д.

Если на объекте система вентиляции реализована на базе приточно-вытяжной установки, то в зависимости от ее мощности и рассчитывается стоимость монтажных работ.

Наиболее распространенными являются приточно-вытяжные установки с рекуперацией тепла, которые позволяют не только контролировать воздухообмен, но и работают с использованием утилизированного тепла комнатного воздуха. За счет этого достигается отличная экономия (до 40%) на энергоресурсах, затраченных на работу установки.

Прайс на монтажные работы проиточно-вытяжных установок

Расход воздуха, куб. м/час

Цена (грн)

150-650768
800960
10001152
15001536
20001728

Прайс на дополнительные услуги монтажу вентиляции

Наименование услуги

Цена (грн)

Единицы измерения

Монтаж гибких воздуховодов19,2м.п.
Монтаж жести67,2м.п.
Монтаж утепления124,8м.п.
Монтаж тройников57,6шт
Монтаж адаптеров (последующий отдельной поездкой)57,6м.п.
Монтаж адаптеров к профилям (полный монтаж адаптера)96м.п.
Монтаж анемостатов с вырезанием гипсокартона57,6м.п.
Монтаж решеток обычный с вырезанием гипсокартона57,6шт
Монтаж решеток наружных без выхода на улицу76,8шт
Монтаж шиберов, дросселей57,6шт
Монтаж обратного клапана57,6шт
Обклейка (утепление адаптеров и т.д.)38,4шт
Монтаж калорифера до 250 мм (круглый)96шт
Монтаж калорифера более 250 мм (круглый)153,6шт
Монтаж калорифера до 250*400 мм (не круглый)153,6шт
Монтаж калорифера более 250*400 мм (не круглый)192шт
Монтаж вентилятора до 10 кг (с подключением проводов)192шт
Монтаж вентилятора от 10 до 20 кг (с подключением проводов)288шт
Монтаж вентилятора от 20 до 35 кг (с подключением проводов)480шт
Монтаж вентилятора от 35 до 65 кг (с подключением проводов)672шт
Монтаж вентилятора от 65 до 95 кг (с подключением проводов) без учета техники768шт
Монтаж настенного вентилятор "в стандарте"134,4шт
Монтаж вентилятора Maico, корпуса под Maico96шт
Монтаж шумоглушителя до 250 мм (круглый)96шт
Монтаж шумоглушителя более 250 мм (круглый)134,4шт
Монтаж шумоглушителя до 250*400 мм (не круглый)192шт
Монтаж шумоглушителя более 250*400 мм (не круглый)288шт
Монтаж фильтр-кассеты и обратного клапана до 250 мм (круглый)96шт
Монтаж фильтр-кассеты и обратного клапана более 250 мм (круглый)96шт
Монтаж фильтр-кассеты и обратного клапана до 250*400 мм (не круглый)96шт
Монтаж фильтр-кассеты и обратного клапана более 250*400 мм (не круглый)153,6шт
Монтаж вибровставки96шт
Монтаж автоматики960шт
Прокладка кабелей5,76шт
Монтаж проводного пульта для вент. установки192шт
Монтаж электропровода Belimo192шт
Штробление дренаж пенобетон кирпич 20Х2019,2шт
Штробление дренаж силикат 20Х2038,4шт
Штробление дренаж стяжка пола38,4шт
Штробление дренаж бетона 20Х2038,4шт
Штроба дренаж монолит 20Х2038,4шт
Штроба для линии пенобетон  60Х6076,8шт
Штроба для линии кирпич и стяжка пола 60Х6096шт
Штроба для линии силикат и бетонокерамзит 60Х60134,4шт
Штроба для линии бетоногранит 60Х60172,8шт
Штроба для линии монолит  60Х60192шт
Отверстие под настенный вентилятор, подготовка, кирпич96шт
Отверстие под настенный вентилятор, подготовка, бетон153,6шт
Поездка за коммерсечкого предложения в две стороны5км
Выезд по Киеву150шт



Пусконаладочные работы

Во время пусконаладочных работ осуществляется подключение питающих кабелей системы, запуск, настройка и отладка рабочей системы приточно-вытяжной вентиляции. Если все этапы монтажа соблюдены, установка будет работать бесперебойно и эффективно.

Итог

Компания Альтер Эйр настоятельно рекомендует экономить собственные деньги и доверять работу только профессионалам своего дела.

Вы будете приятно удивлены нашими ценами и желанием помочь вам.
