За комфорт в наших квартирах, домах отвечает внутреннее оформление, удобная и практичная мебель, любимые и красивые предметы. За здоровый микроклимат в таких комнатах, как кухня, ванная, санузлы, гардеробная отвечают вытяжные вентиляторы.

Эти устройства помогают продлевать срок эксплуатации и внешний вид отделки, строительных материалов комнат. Например, для ванной присуща повышенная влажность, что приводит к порче и разрушениям внутренней обстановки. Возможны также образования плесени на стенах. В кухне наблюдается повышенное скопление паров от приготовления пищи, которые наносят вред как мебели, так и могут распространяться по всей квартире, дому.

Установка вентилятора в ванной комнате и в других помещениях с особыми условиями микроклимата предотвратит неминуемое разрушение интерьера, позаботиться о здоровье вашей семьи, оказывая благоприятное влияние на качество воздухообмена в доме.

Монтаж вентилятора в ванной и др. комнатах по типу установки и принципу работы

Вытяжка из помещений санузлов и ванных комнат организовывается через существующие индивидуальные вентиляционные каналы в квартирах или домах.

По типу установки бытовые устройства делятся на два типа: настенные и потолочные.

Настенные вентиляторы чаще встречаются, так как их монтаж достаточно прост и удобен. Они устанавливаются в отверстие воздуховода – накладная система. Потолочные вентиляторы, как следует из их названия, закрепляются на потолке.

По внутренней конструкции вытяжные устройства бывают центробежными и осевыми.

Важно!
Монтаж вентиляторов любого типа и принципа работы доверять специалистам. Неправильная установка приводит к плохой циркуляции воздуха, повышенному уровню шума в работе.

Рассмотрим этапы монтажа вытяжных устройств в зависимости от их видов поподробнее.

Монтаж центробежного вентилятора осуществляется в 2 этапа:

1 этап – корпуса вентилятора и электрической цепи

  1. Установка корпуса для скрытого монтажа.
  2. Монтаж воздуховода (в случае необходимости).
  3. Монтаж воздуховода в вентиляционную шахту.

При строительстве или ремонте в подшивной зоне потолка монтируется корпус вентилятора (как в случае вытяжных вентиляторов от немецкого производителя Maico)

Далее монтируется воздуховод (гибкий или жесткий) от выбросного клапана корпуса вентилятора Maico в вентиляционную шахту с дальнейшим обеспечением герметизации (выполняется монтажной пеной или цементным раствором на стадии ремонта/строительства).

Диаметр воздуховода может быть 100 мм – для санузлов, 150 мм – для кухни.

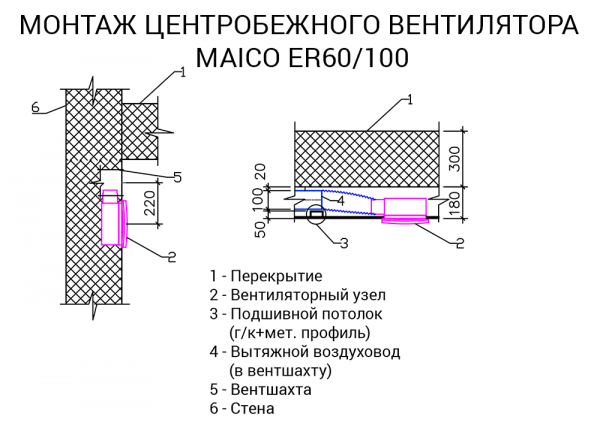

Схема № 1 Монтаж вытяжного центробежного вентилятора

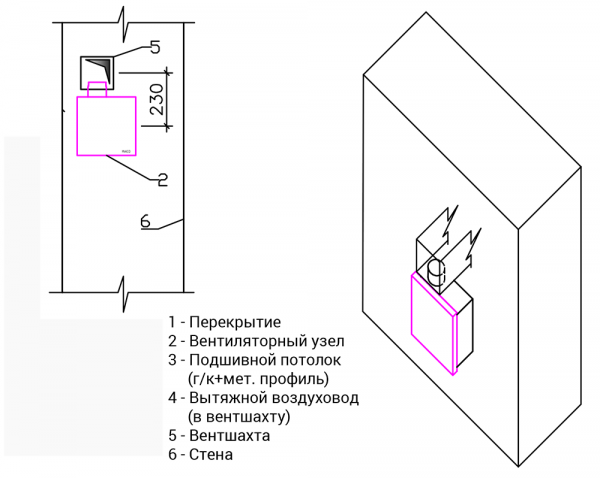

Схема № 2 Монтаж вытяжного центробежного вентилятора

2 этап – монтаж электродвигателя

  1. Монтаж электродвигателя в заранее смонтированный корпус вентилятора.
  2. Монтаж декоративной крышки
  3. Запуск вентилятора (при необходимости проводится настройка регулировки).

Когда все строительные или ремонтные работы окончены двигатель устройства монтируется в корпус вентилятора.

Схем подключения существует несколько в зависимости от функций, которым оснащено устройство.

Первый вариант – подключение вентилятора параллельно освещению. Запуск двигателя будет происходить в тот момент, когда загорится свет в комнате (ванной, санузле).

Второй вариант – вентилятор выводится на отдельную клавишу и включается/выключается по желанию пользователя.

Далее проводятся пусконаладочные работы и проверка качества работы устройства.

Цены на монтаж бытовых центробежных вентиляторов:

Услуга

Стоимость

Монтаж воздуховодапо согласованию
Монтаж корпуса на профиль398 грн
Монтаж электродвигателя к электрической цепи200 грн
Дорога (выезд)281 грн
Центробежные вентиляторы Maico ER 60/100265 грн

Монтаж осевых вентиляторов

Вариантов установки вытяжных бытовых вентиляторов всего два:

  • монтаж непосредственно на вентиляционный канал,
  • монтаж в подшивной зоне потолка с последующим отводом удаляемого воздуха в вентиляционный канал по прямому участку воздуховода.

Также вытяжные вентиляторы различаются по опциям. Это может быть:

  • обычное включение/выключение вентилятора,
  • вентилятор с таймером задержки VZC (при выключении клавишей вентилятор еще продолжает работать определенное время);
  • вентилятор, включающийся по датчику влажности H;
  • вентилятор с фотоэлектроникой, который включается при минимальном освещении в помещении F.

Каждая из таких функций предполагает свое индивидуальное электрическое подключение, поэтому при самостоятельном монтаже необходимо внимательно ознакомится с инструкцией и электрической схемой подключения.

Цены на монтаж бытовых осевых вентиляторов:

Услуга

Стоимость

Монтаж воздуховодапо согласованию
Монтаж и подключение вентилятора530 грн
Дорога (выезд)281 грн


Если вы не обладаете достаточным количеством специализированных знаний о том, каким образом правильно осуществить монтаж вентиляторов в ванную, обратитесь к специалистам, чтобы быть уверенными в положительном результате. Опытные монтажники компании Альтер Эйр произведут качественный монтаж бытовых вентиляторов по всем требованиям. Также они осуществят пуско-наладку и проверят исправность установленного оборудования. Если все необходимые этапы монтажа соблюдены, то бытовой вентилятор будет служить длительный срок и не будет требовать дополнительного сервиса.

Этапы монтажа настенного осевого вентилятора:

Этапы монтажа настенного осевого вентилятора:

1. Подготовка вентиляционного отверстия для монтажа

Подготовка вентиляционного отверстия для монтажа вентилятора или участка воздуховода, к которому вентилятор будет подключаться (в случае потолочного монтажа и наличия вентиляционного канала в стене). В основном стандартные вытяжные вентиляторы имеют подсоединительный патрубок с размерами Ø100 мм или Ø150 мм. Если вентилятор будет монтироваться на потолке, должна быть обеспечена достаточная высота для плавного поворота воздуховода от вентилятора к вентканалу.

2. Подвод электропитания

Как правило, электропитание подводится через включатель света (или через ту же самую клавишу включения, что и свет, или через двухклавишный включатель – свет/вентиляция) к месту монтажа вентилятора. Обычно схемы подключения идут в комплекте с вентилятором.

3. Монтаж вентилятора

После того, как отверстие для монтажа вентилятора готово, можно производить непосредственно установку вентилятора и подключить питание. После завершения всех монтажных процедур необходимо обязательно проверить работу вентилятора, уровень шума устройства и пр.

Монтаж потолочного вентилятора

Установка потолочного вентилятора достаточно сложный процесс, который лучше всего смогут выполнить профессионалы. Но если уж вы решили сделать это самостоятельно, необходимо помнить несколько основных правил монтажа:

  1. Для начала, в целях безопасности следует отключить электричество, прежде чем начинать процесс установки потолочного вентилятора. Также детально ознакомьтесь с инструкцией, которая идет в комплекте с вентилятором, чтобы избежать неправильных шагов.
  2. Далее необходимо установить распорку, которая будет держать вентилятор на потолке.
  3. Затем устанавливается кронштейн для вентилятора, к которому непосредственно крепится корпус устройства (распределительная коробка).
  4. Следующий этап – определение системы проводов, которые отвечают за электропитание, а также монтаж двигателя потолочного вентилятора.
  5. Потом необходимо соединить поочередно провода вентилятора и распределительной коробки согласно указаниям в инструкции. После этого все соединенные провода поместите в распределительную коробку и закройте ее крышкой.
  6. После этого стоит прикрепить лопасти вентилятора. Если инструкция позволяет, лучше всего сделать это еще до монтажа: это сэкономит ваше время и усилия.
  7. Если потолочный вентилятор имеет в своей конструкции светильник, то монтаж этого элемента будет завершающим.

    Цены на монтаж потолочных вентиляторов:

    Услуга

    Стоимость

    Монтаж и подключение потолочного вентилятора900 грн
    Подключение пульта управления300 грн
    Дорога (выезд)281 грн

Когда все этапы монтажа соблюдены и произведены в соответствии с требованиями, потолочный вентилятор будет работать правильно и будет качественно выполнять свою функцию.

Выводы

Вытяжная вентиляция нужна в ванных комнатах, санузлах, а также в помещениях с металопластиковыми окнами, которые препятствуют процессу естественной вентиляции воздуха.

Можно установить вентиляторы уже в готовые вентиляционные каналы или в подшивную зону потолка.

Каждый класс вентиляторов имеет свое индивидуальное электрическое подключение, поэтому нужно подходить к монтажу со знанием назначения всех электрических выводов.

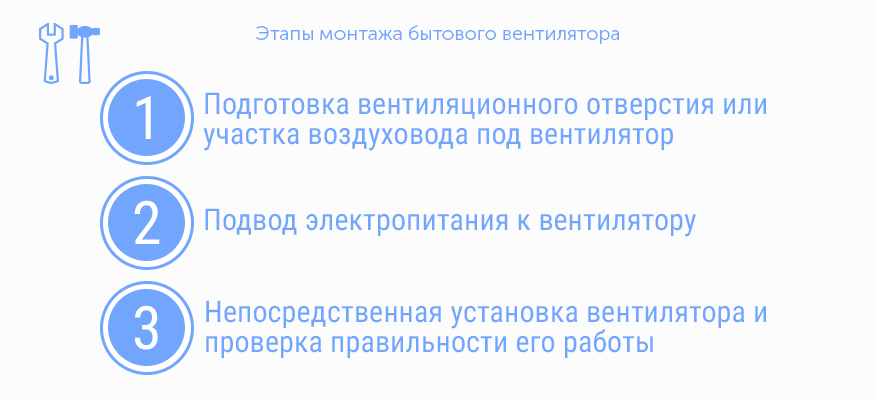

Сам же монтаж состоит из 3-х стадий:

  1. Подготовка вентиляционного отверстия к монтажу вентилятора
  2. Подводка всего электропитания
  3. Монтаж уже самого вентилятора

Обращаясь в компанию Альтер Эйр, вы получите качественное решение в кратчайшие сроки по доступной цене.
