Адрес объекта:
г.Киев, ул. Метрологическая

Специфика объекта: Двухуровневая квартира 160 м2

Поставленные задачи:

  1. Реализация централизованной системы вентиляции для качественного воздухообмена.
  2. Организация подачи холодного воздуха в жилые комнаты в теплое время года.
  3. Проектирование и монтаж системы отопления с помощью теплового насоса в комбинации с теплым полом и теплыми стенами.
  4. Обеспечение водоочистки и вывода использованной воды (организация канализации).

Результат работы

ВЕНТИЛЯЦИЯ И ПАРОУВЛАЖНЕНИЕ

Вентиляция в двухуровневой квартире была реализована приточно-вытяжной установкой с рекуперацией тепла Maico WS 320 KB. Разместили оборудование на балконе. От него развели по комнатам систему воздуховодов. Кроме качественного воздухообмена установка осуществляет рекуперацию – передачу тепла от удаляемого воздуха поступающему. Такая функция экономит энергию на обогреве помещения зимой. Подаваться свежий воздух будет в спальню, детские, кабинет и гостиную над жилой зоной. Вытяжные воздуховоды проложили к "грязным" зонам – санузлам, кухне. Для вентиляции была предусмотрена беспорожная система перетекания воздушного потока.

Воздушные каналы для подачи и удаления воздуха покрыли каучуком. Этот материал выступает тепло- и шумоизоляцией системы. а также предотвращает образование конденсата на поверхности воздуховодов. Он обеспечивает бесшумность работы устройства и продлевают срок эксплуатации системы.

В холодное время воздух в квартире высушивается. Для предотвращения данного эффекта, в систему вентиляции был интегрирован пароувлажнитель Condair. Он обеспечит насыщение влагой воздуха и нормализирует показатель до оптимального значения в 40-60%. В систему пароувлажнения входят датчики, которые регулируют количество производимой и подаваемой влаги.


 Система воздуховодов с теплоизоляцией из каучука   Датчики влажности для пароувлажнения


Используемое оборудование

  • Приточно-вытяжная установка Maico WS 320 KB (1 шт.);
  • Система воздуховодов.
  • Пароувлажнитель Condair (1 шт.).

КОНДИЦИОНИРОВАНИЕ

Для кондиционирования помещения были выбраны фанкойлы FWT-СТ компании Daikin. Фанкойлы – это оборудование для охлаждения помещения, которое в качестве теплоносителя используют не фреон, а воду. Они более экологичны и безопасны в обслуживании. Их легко подключить для работы к отопительному оборудованию, в данном случае – к тепловому насосу.

Фанкойлы в помещениях размещали над дверью, для предотвращения попадания холодного потока на человека, его зону отдыха или работы.

Внутренние блоки установили в 5 помещений: спальне, двух детских, кабинете, гостиной. Daikin FWT-СТ работают в широком диапазоне температур, имеют три скорости и обладают низким уровнем шума. Благодаря этим характеристикам, они идеально подходят для создания благоприятных условий в жилых комнатах.

Используемое оборудование

Фанкойлы серии Daikin FWT-СТ:

  • Daikin FWT04CT (4 шт.);
  • Daikin FWT06CT (1 шт.)

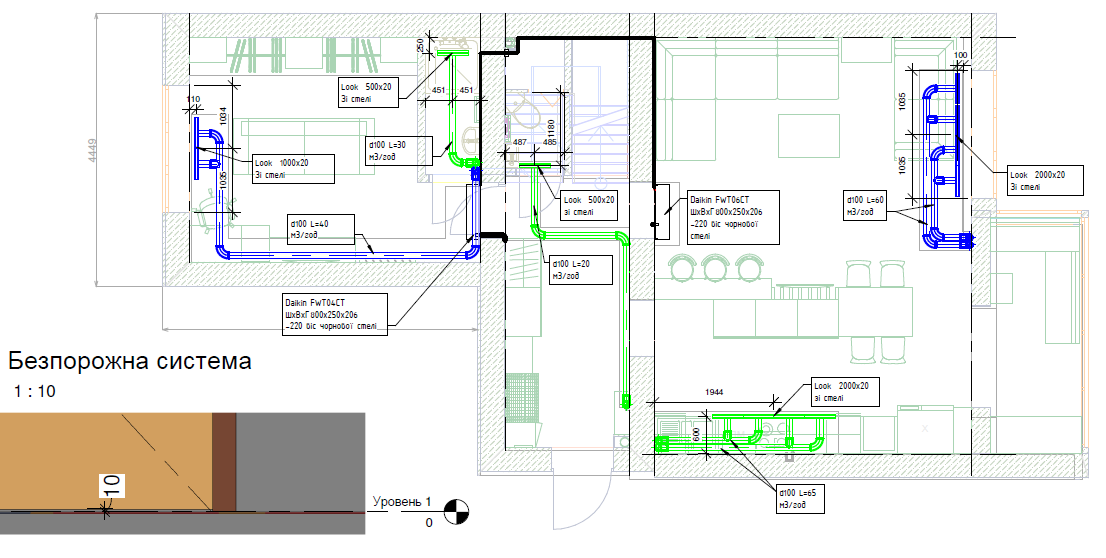

Система вентиляции и расположение фанкойлов на первом этаже

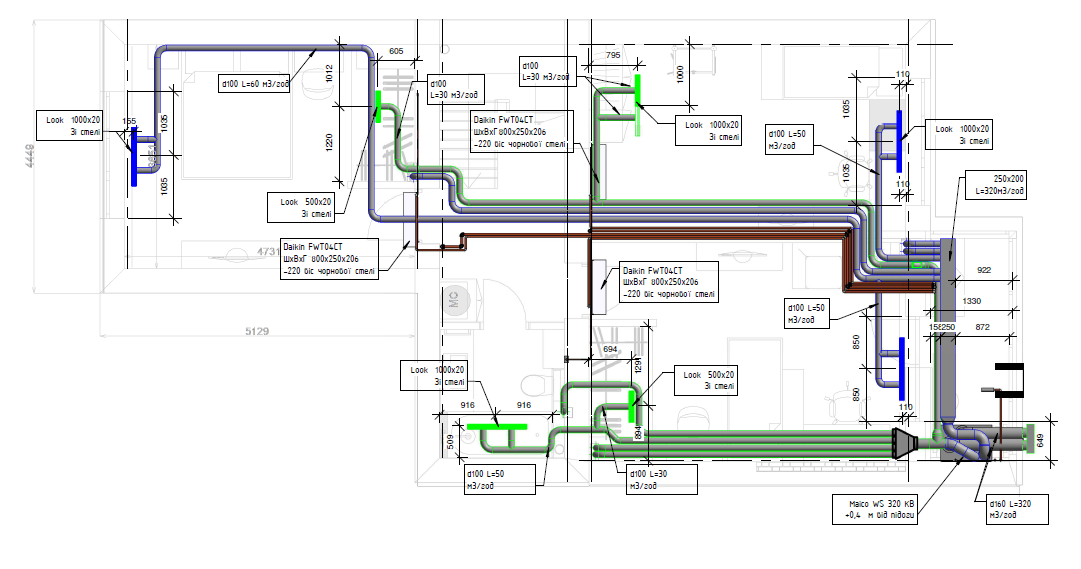

 Система вентиляции и расположение кондиционеров на втором этаже

ОТОПЛЕНИЕ

На балконе была организована котельная. В ней установили тепловой насос Viessmann Vitocal 100W 8кВт, который будет нагревать воду для аккумулирующего бака Drazice NAD 100 v1 и подавать воду на теплый пол и теплые стены. В летнее время тепловой насос будет работать на холод и подавать его через настенные фанкойлы Даикин. Для разводки тепла на пол и стены были предусмотрены гребенки. На первом и втором этажах использовали гребенки и насосно-смесительные узлы фирмы Uponor. Над гребенкой на первом этаже смонтировали бойлер Drazice OKHE 160 для подготовки и подачи горячей воды в систему водоснабжения (ГВС). Бойлер оснащен теплообменником, на который тепло подается от насоса Viessmann.

Основной источник тепла в комнатах - теплый пол, максимальная температура для него составляет 35 градусов. Теплые стены будут включаться на обогрев помещения, когда на улице опуститься температура до -10 градусов. Наивысшая температура для стен – 45 градусов. Таким образом, они обеспечат быстрый нагрев помещений. Размещены теплые стены в трех комнатах на втором этаже.

Размещение теплого пола и теплых стен на первом этаже
Размещение теплого пола на втором этаже

Используемое оборудование

  • Тепловой насос «воздух-вода» Viessmann Vitocal 100W 8кВт;
  • Аккумулирующий бак Drazice NAD 100 v1;
  • Бойлер Drazice OKHE 160;
  • Гребенки и насосно-смесительные узлы фирмы Uponor.

ВОДООЧИСТКА И КАНАЛИЗАЦИЯ

На первом этаже в санузле разместили систему водоочистки. Она состоит из полипропиленового фильтра ВВ20 и фильтра кабинетного типа Ecosoft FK 1235. Фильтр ВВ20 предназначен для очищения воды от механических частиц, для продления срока эксплуатации основного фильтра и защиты сантехники и труб от повреждений.

 Ecosoft FK 1235 очищает воду от:

  • Железа;
  • Органики;
  • Аммония;
  • Марганца.

А также снижает содержание солей жёсткости.


Система водоснабжения на первом этаже
Система водоснабжения на втором этаже

Канализация в квартире была организована на базе бесшумного оборудования Ostendorf. Трубы покрыты звукоизоляционным материалом и стойкие к высоким температурам, поэтому могут утилизировать израсходованную горячую воду без повреждений системы. Отличаются они также продолжительным сроком эксплуатации.



Система канализации на первом этаже
                              Система канализации на втором этаже

Используемое оборудование

  • Фильтр ВВ20;
  • Фильтр кабинетного типа Ecosoft FK 1235;
  • Канализация бесшумная Ostendorf.
