Реалізація припливно-витяжної вентиляції, канального кондиціонування та опалення в домі з площею 550 м2

Специфіка об'єкта:

Адреса:

смт. Гостомель

Об'єкт:

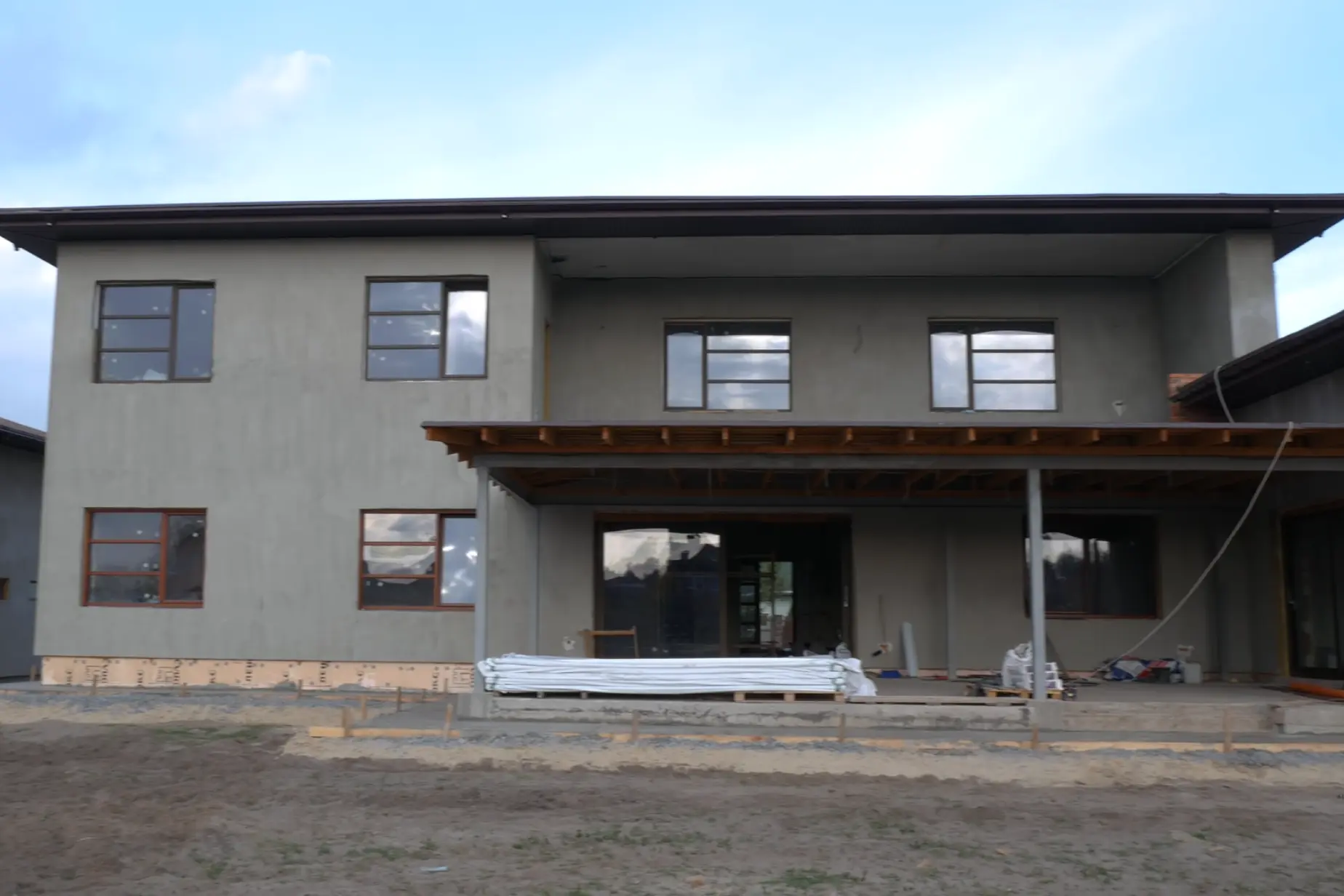

Двоповерховий будинок 550 м2

Рік реалізації:

2019 рік

Поставлені завдання:

  • Проєктування та монтаж системи вентиляції.
  • Реалізація припливно-витяжної вентиляції на першому поверсі.
  • Організація якісного повітрообміну на другому поверсі.
  • Реалізація канального кондиціонування для великої зали, господарської спальні та кухні-столової.
  • Організація системи опалення та підготовки гарячої води у будинку.

Строки виконання:

Проєктування:

10 днів

Підготовка комплектування для монтажу:

2 тижні

Монтаж:

20 днів

Результат роботи

Система вентиляції

Для організації якісного повітрообміну всього будинку, він був розподілений на дві зони (перший та другий поверхи). В кожній зоні була передбачена окрема установка з рекуперацією тепла німецького бренда Maico.

Рекуперація тепла – це повторне використання енергії. В вентиляції вона полягає у використанні тепла витяжного повітря та передачі його припливному. Таким чином заощаджується енергія на нагрів повітря в приміщенні взимку.

Установки Maico відрізняються компактними розмірами, монтуються на стіні та займають невелику площу. В домі на першому поверсі в пральні змонтували модель WS 470 KB, а на другому в гардеробній - WS 320 KB. Від них по кімнатах проклали повітропроводи, якими буде переміщатись свіже та використане повітря. Повітряні припливні канали вентиляційної системи вкриті фольгованим теплоізоляційним матеріалом "K-flex AIR" з товщею 19 мм. Свіже повітря ними буде подаватись в «чисті зони». На першому поверсі в ігрову, вітальню, майстерню, спальню для гостей, на другому – в господарську спальню, дитячі кімнати, кабінет й іншу житлову кімнату. Видалятись повітря буде з «брудних» зон: санвузлів, гардеробних, комор, пральні та кухні-столової.

Система кондиціювання

Кондиціонування приміщень забезпечуватиметься мульти-спліт-системою, яка складається з 1 зовнішнього блоку 5MXS90E японського бренда Daikin та 3-х канальних внутрішніх блоків: FDXM25F3 (1 шт.), FBA35A(1шт.), FBA50A(1шт.). Канальне кондиціонування має ряд переваг:

Низький рівень шуму. Внутрішні блоки встановлюються над нежилими приміщеннями, тому в кімнатах не чутно його роботу.

Низький напір повітря. Завдяки віддаленості системи та розподільчим решіткам.

Не потрібно інтегрувати в інтер’єр. Вони зашиваються за стелею. Для їх обслуговування передбачені сервісні люки.

Охоплюють великий об’єм площі. Можуть здійснювати кондиціонування відразу двох приміщень.

Кондиціонування в домі буде здійснюватися в трьох кімнатах:​

великій залі на першому поверсі. Канальний кондиціонер Daikin FBA50A розміщений над гостьовим санвузлом;

кухні столовій на першому поверсі. Блок Daikin FBA35A встановили над пральнею;

господарській спальні на другому поверсі. Канальний блок Daikin FDXM25F3 розмістили над гардеробною.

Система опалення

​В домі передбачена автономна система опалення, яка розміщується в котельні (топочній). Джерелом обігріву будинку є Viessmann Vitodens 200-W B2HAI35 49,0 кВт –газовий конденсаційний котел для настінного монтажу. Це низькотемпературне обладнання, яке споживає менше палива, ніж інші види котлів. Також пристрій викидає в атмосферу менше продуктів згоряння, що позитивно впливає на стан навколишнього середовища. Теплообмінник в ньому виготовлений з нержавіючої сталі, це сприяє його довгій роботі, швидкому відводу конденсата та попереджає появу іржі. Регулятор з РК дисплеєм забезпечує просту експлуатацію. За допомогою нього можна задати свої параметри роботи або налаштувати пристрій на погодозалежний режим.

​В системі опалення передбачений акумулюючий бак Vaillant allSTOR exclusive VPS 800/3-7, на який працює котел, нагріваючи воду для нього. Він розрахований на 778 літрів та має шар теплоізоляції в 140 мм, який попереджає теплові втрати. Від ємності вода подається:​

в радіатори житлових кімнат,

в підлогові конвектори басейна

на теплу підлогу, яка розміщується в кухні, вітальні, коридорі, гардеробних, санвузлах,

для подачі води на проточний нагрівач.

В домі інтегрована класична система опалення за допомогою теплої підлоги та радіаторів. В басейні додатково розміщені підлогові конвектори та один внутрішньопідлоговий. Також такий тип обладнання встановили й у гостьовій кімнаті. Тепла підлога Uponor зі зшитого поліетилену, яка вкриває половину будинку, підтримує низькотемпературний режим. Променева розводка системі відбувається через гребінки.

В басейні тепла підлога розміщується по всій площі, вона має свій температурний режим. В зимовий період вона буде прогріватись до 29 градусів тепла. В основному домі температура теплої підлоги буде становити 25-26 градусів.

Радіатори Zehnder Charleston призначені для догріву приміщень, вони вмикатимуться, коли на вулиці температура досягне -25 градусів.

Навісна станція приготування гарячої води для ГВС Vaillant  aquaFLOW VPM 30/35/2 W оснащена автоматичним регулюванням витрати та бере тепло від акумулюючого баку. Проточний спосіб нагріву води попереджає появу та розмноження шкідливих бактерій – легіонел, які небезпечні для людини.

Котельня зроблена таким чином, що в неї можливо інтегрувати тепловий насос або підключити сонячні колектори, які нагріватимуть воду та подаватимуть тепло (підігрів басейну) в літній час.

Використане обладнання

Вентиляція


  1. ​Припливно-витяжна установка з рекуперацією тепла Maico WS 320 KB (1шт.),
  2. Припливно-витяжна установка з рекуперацією тепла Maico WS 470 KB (1шт.),
  3. Повітропроводи з тепло-та звукоізоляцією.


Кондиціювання


Мультиспліт система Daikin:


  1. зовнішній блок 5MXS90E (1 шт.),
  2. внутрішній канальний блок FBA50A (1 шт.),
  3. внутрішній канальний блок FDXM25F3 (1 шт.),
  4. внутрішній канальний блок FBA35A (1 шт.).


Опалення


  1. Газовий котел Viessmann Vitodens 200-W B2HAI35 49,0 кВт (1 шт.)
  2. Аккумулюючий бак Vaillant allSTOR exclusive VPS 800/3-7 (1 шт.)
  3. Навісна станція приготування гарячої води для ГВП Vaillant aquaFLOW VPM 30/35/2 W (1 шт.)
  4. Тепла підлога Uponor 25x2,3 50 м (25 шт.)
  5. Радіатори Zehnder Charleston
  6. Підлогові конвектори Kermi KSN (4 шт.)
  7. Внутрішньопідлогові конвектори KAMPMANN KATHERM NK (2 шт.)
  8. Радіатори (16 шт.)
