Проєктування систем опалення

Комплексне вирішення завдань опалення
Відповідність всім нормам і побажанням замовника
Підбір якісного опалювального обладнання
Tochnyy inzhenernyy raschet sistemy
Затверджений бюджет до початку всіх робіт

Проєктування системи опалення та водопостачання

Опалення — штучний обігрів приміщень з метою відшкодування тепловтрат і підтримки температури повітря на заданому рівні. Вона повинна відповідати умовам теплового комфорту і/або вимогам технологічного процесу. Під опаленням розуміють також пристрої та системи, які виконують цю функцію.

Система опалення складається з:

  • Джерела теплової енергії. Це може бути котел (електричний, газовий, конденсаційний або твердопаливний), тепловий насос (повітряний, водяний або геотермальний), який зазвичай встановлюється в зв'язці з котлом, сонячний колектор.
  • Запірно-регулюючої арматури (крани, насосні групи, гідрострелки, сервоприводи).
  • Магістралей трубопроводів або повітропроводів (при повітряному обігріві).
  • Тепловіддаючого обладнання (радіатори, конвектори, фанкойли), що працює окремо або в комбінації з системою "Тепла підлога".

Найважливішим фактором мікроклімату житлових приміщень (як для опалення квартир, так і будинків) є температура повітря. Оптимальні температурні параметри варіюють від 22 до 25°С в умовах холодного клімату.

Грамотна реалізація системи обігріву котеджу, квартири або будь-якої іншого будівлі починається з проєкту, який включає в себе пояснювальну записку і графічну частину. Розрахунок системи опалення – складний інженерний процес, який вимагає професійних знань і досвіду подібних робіт.

Важливість правильної реалізації опалення

Головна мета, яку ставить перед собою наша компанія – це комплексне рішення задач, які можуть виникати при будівництві нового приміщення або модернізації існуючого. Система опалення – не виняток, тому початкове проєктування системи особливо важливе.

КОМФОРТНА ТЕМПЕРАТУРА І ВОЛОГІСТЬ ПОВІТРЯ
КОМФОРТНА ТЕМПЕРАТУРА І ВОЛОГІСТЬ ПОВІТРЯ
Від проєктування - до реалізації: під ключ
Від проєктування - до реалізації: під ключ
ЗРУЧНЕ УПРАВЛІННЯ КЛІМАТИЧНИМИ СИСТЕМАМИ
ЗРУЧНЕ УПРАВЛІННЯ КЛІМАТИЧНИМИ СИСТЕМАМИ
Різні варіанти реалізації під ваш бюджет
Різні варіанти реалізації під ваш бюджет

Документація для замовника

Технічна документація

Замовнику передається така технічна документація:

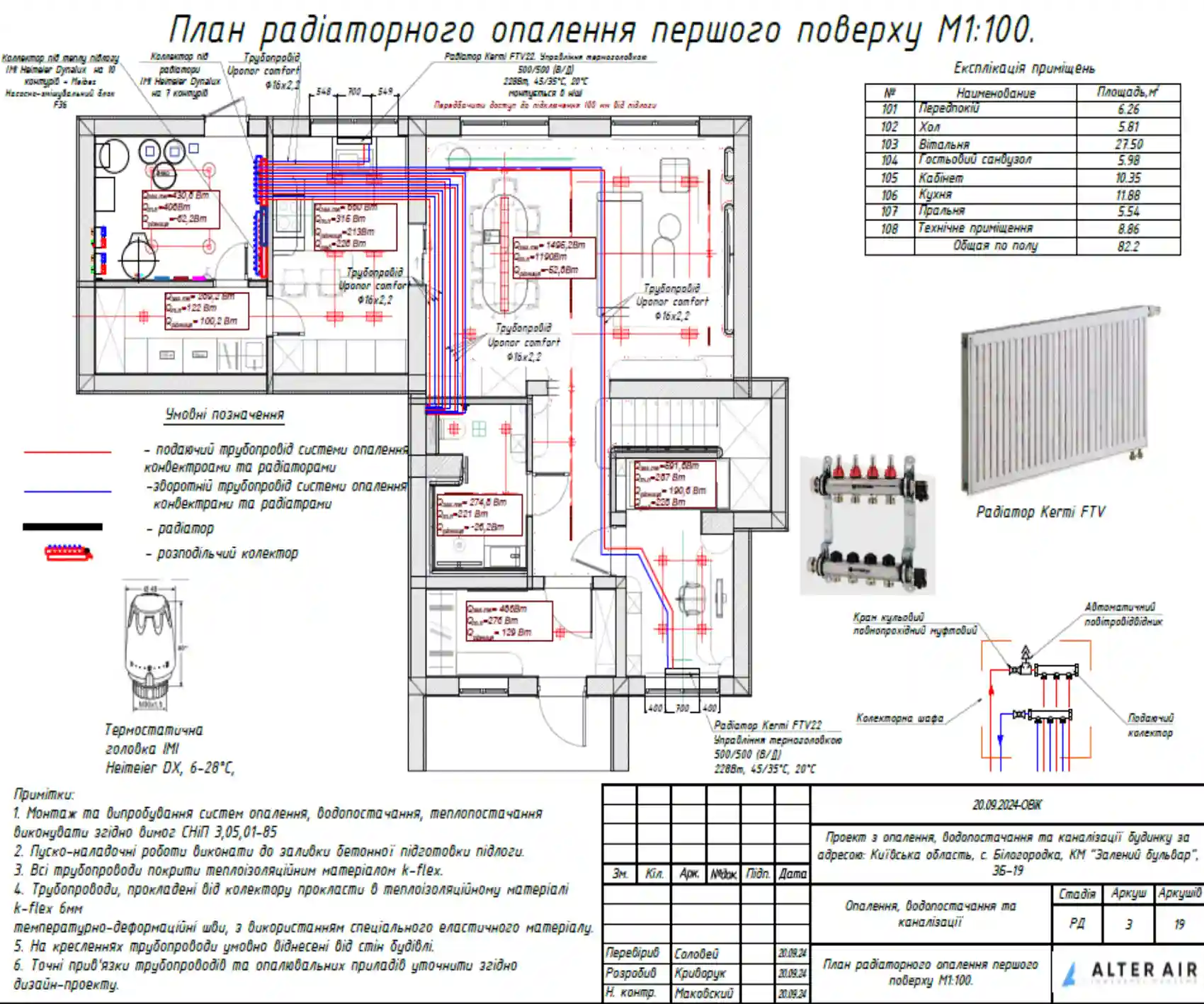

  • Плани поверхів будинків (за потребою – розрізи, фрагменти) з системами опалення.
  • Аксонометричні схеми системи.
  • Специфікація основного обладнання систем.

За підсумком проєктування систем теплопостачання, людина отримує комплект документації, в яку входять креслення з позначенням:

  • місць укладання магістралей, їх діаметр і матеріал виготовлення;
  • місць розташування радіаторів;

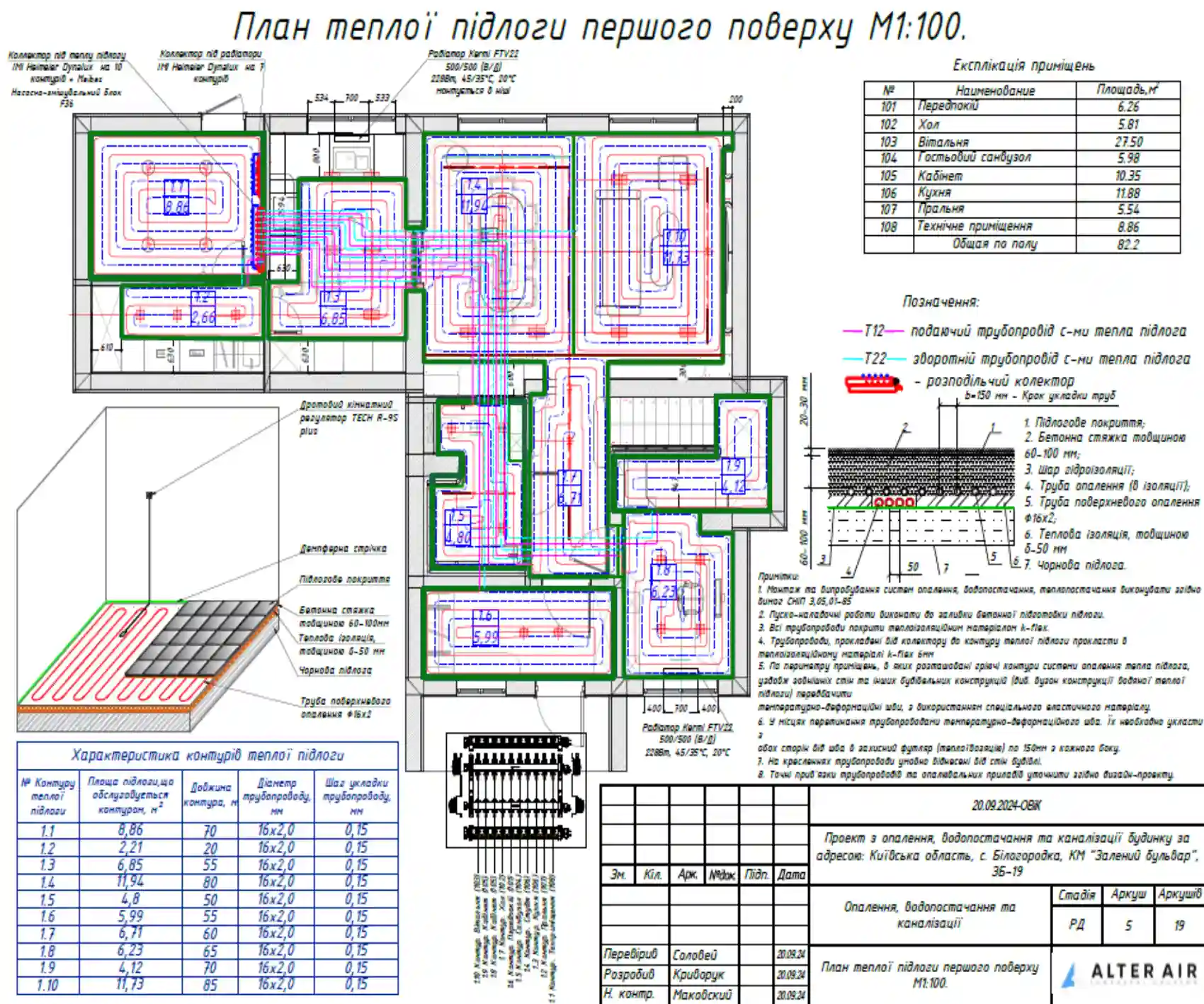

  • місць розташування теплої підлоги, крок його укладання;
  • місць розміщення радіаторів і внутрішньопідлогових конвекторів, та їх габаритні розміри.

Пояснювальна записка

Пояснювальна записка має в своєму складі перелік опалювального обладнання із зазначенням виробника і повної марки.

Розробляється проєктна документація для котельні. Підбираються джерела теплоти і окремо розробляється гідравлічна схема підключень і специфікація котельні.

Розробляється схема підключення датчиків і регулюючої арматури до пультів управління автоматики, розробленої при проєктуванні інженерного рішення.

За бажанням замовника може бути виконане аксонометричне креслення і 3D моделювання як окремо котельні, так і системи відповідно до проєкту опалення будинку.

Якщо монтаж обладнання виконується нашими монтажниками, то необхідності розробляти 3D модель немає.

Проєктування – необхідність

Проєктування системи опалення будинку - це не тільки розрахунок необхідних параметрів джерела тепла для відшкодування тепловтрат будинку, але й аналіз умов, в яких буде працювати система. Кожен проєкт опалення приватного будинку, котеджу або квартири - унікальний і вимагає індивідуального підходу, так як потрібно враховувати всі фактори: клімат, доступне паливо, наявність вентиляції, доступний простір для розміщення обладнання, розташування і тип приміщень, їх поверховість, різні обмеження і заборони, і найголовніше - побажання замовника.

ЧОМУ СИСТЕМУ ПОТРІБНО ПРОЄКТУВАТИ ДО ПОЧАТКУ РЕМОНТНИХ РОБІТ?
Kachestvennyy rezultat
ЯКІСНИЙ РЕЗУЛЬТАТ

Ефективна система, яка підходить під всі параметри приміщення

Vnedreniye v dizayn interyera
ВПРОВАДЖЕННЯ В ІНТЕР'ЄР

Естетика і продуктивність кліматичної системи - результат спільної роботи

Soglasovaniye rabot so smezhnymi spetsialistami
УЗГОДЖЕННЯ ВСІХ РОБІТ

Взаємодія із "суміжниками" (монтажниками, будівельниками, електриками)

Integratsiya s drugimi inzhenernymi sistemami
КОМПЛЕКС КЛІМАТ-СИСТЕМ

Комплексні проєкти на кілька систем - економія часу і нервів

Formirovaniye tochnoy smety byudzheta
ФОРМУВАННЯ БЮДЖЕТУ

Можливість чітко спланувати бюджет на кліматичну систему

Отримайте
розрахунок від інженера

Надішліть запит і ми зв'яжемося з вами для точного розрахунку
за вашим проєктом

Етапи проєктування

Етапи проєктування і розрахунку системи опалення:
  • Збір даних
  • Теплотехнічний розрахунок
  • Гідравлічний розрахунок
  • Техніко-економічне обґрунтування
  • Підбір обладнання
01
Збір та аналіз даних

Збір та аналіз даних

Для початку необхідно отримати всі вихідні дані для проєктування нових систем або аналіз існуючої системи (вид об'єкта, тип будови, топографічна особливість, кліматичні характеристики, плани приміщень, специфікація приміщень, матеріали стін тощо.).

02
Теплотехнічний розрахунок

Теплотехнічний розрахунок

Проводимо теплотехнічний розрахунок огороджувальних конструкцій (теплофізичних властивостей матеріалів зовнішніх стін, вікон, дверей та ін.). Потім розрахунок основних і додаткових тепловтрат і теплонадходжень. Розрахунок теплової потужності системи обігріву та підбір джерела теплової енергії (котел, тепловий насос, сонячний колектор, калорифер).

03
Гідравлічний розрахунок системи

Гідравлічний розрахунок системи

Проводимо гідравлічний розрахунок системи (підбір перерізу магістралей і відгалужень, їх ув'язка за тиском), підбір запірно-регулюючої арматури, регуляторів тиску і т. д.

04
ТЕО (техніко-економічне обґрунтування)

ТЕО (техніко-економічне обґрунтування)

Обґрунтовуємо доцільність створення та реалізації тієї чи іншої системи опалення. Погоджуємо документ з клієнтом і приступаємо до початку реалізації проєкту.

05
Підбір обладнання та кошторис

Підбір обладнання та кошторис

Останній етап проєктування – підбір і розрахунок необхідної кількості приладів (радіатори, конвектори, фанкойли), системи «Тепла підлога». По завершенню проєктування ціна на обладнання буде встановлена без урахування вартості монтажу.

ВАРТІСТЬ ПРОЄКТУВАННЯ

Вартість проєктування системи опалення в "Альтер Ейр"

Важливим фактором мікроклімату житлових приміщень є температура повітря. Оптимальні температурні параметри варіюють від 22 до 25°С в умовах холодного клімату. Грамотний проєкт і правильний розрахунок допоможуть забезпечити комфорт вдома.

Вартість проєктування залежить від типу і складності проєкту.

Вартість проєктування системи опалення
за м2
127 грн/кв.м.

Види систем опалення

Водяне опалення – система, в якій теплоносієм є вода, яка нагрівається в котлі до необхідної температури і транспортується по трубах, підключених до опалювальних приладів. Прилади віддають тепло в приміщення, обігріваючи їх. Наша компанія грамотно виконує проєктування і монтаж системи водяного обігріву.

Також існують електричні конвектори, тепловентилятори, інфрачервоні обігрівачі, теплові насоси. Ціна проєкту, реалізованого на базі таких джерел, вище, тому вони служать додатково.

Централізоване опалення
Централізоване опалення

У чому полягає особливість централізованої системи опалення та чому вона не закриває потреби мешканців.

Індивідуальна система опалення
Індивідуальна система опалення

У чому полягають особливості та переваги індивідуальної системи опалення.

Підсумок

Існує кілька видів систем опалення в залежності від типу будинку: центральна система та індивідуальна система.

Розробка проєкту системи опалення відбувається поетапно:

  1. Отримання вихідних даних про приміщення.
  2. Теплотехнічний розрахунок.
  3. Розрахунок тепловтрат і теплонадходжень.
  4. Розробка принципової схеми.
  5. Гідравлічний розрахунок.
  6. Підбір обладнання.
  7. Надання технічної документації.

Наша компанія комплексно підходить до надання послуг з проєктування та монтажу систем опалення та виконує всі роботи "під ключ": від розробки концепції проєкту до монтажу та пусконалагодження обладнання на об'єкті. Не важливо, актуальний для вас проєкт вентиляції котельні або проєкт вентиляції квартири, Альтер Ейр має великий досвід в реалізації проєктів і запропонує рішення для об'єкта будь-якої складності.

Опалення Київ ціна проєктування і реалізації залежить від багатьох факторів, які здатні врахувати професіонали, як команда Альтер Ейр.

Наші проєкти

Найкраще про нашу роботу розкажуть реалізовані об'єкти

Система вентиляції, кондиціювання та опалення у квартирі, ЖК "Новопечерські Липки"

  • Кухня
  • Обідня зона
  • Гардероб
  • Вітальня
Припливно-витяжна загальнообмінна система вентиляції Maico WS 320 КВ

Припливно-витяжна установка Maico WS 320 КВ з рекуперацією тепла, призначена для забезпечення правильного повітрообміну у житловому або комерційному приміщенні. У цьому пристрої індекс KB вказує на наявність вбудованого калорифера та байпаса.

Кухонний змішувач MOONY

Змішувач для мийки, одноважільний, з поворотним виливом діаметром 28 мм, з подвійним потоком для чистої води. Ввімкнення та вимкнення води проводиться за допомогою одного хромованого важеля. Витончений дизайн та міцні матеріали, забезпечать надійність роботи змішувача на багато років.

Привід для повітряних заслінок Belimo

Призначений для управління повітряними заслінками. Може використовуватись в системах як вентиляції, так і кондиціонування. Привід виконує захисну функцію від обмерзання або задимлення.

Шумоглушники Salda

Шумоглушники Salda використовуються для зниження звукового тиску у вентиляційних каналах круглого перетину. Забезпечують тиху роботу вентустановки, монтуються на кожному з входів повітря у вентустановки. В даному випадку передбачено 4 шумоглушника.

Внутрішньопідлоговий конвектор Kampmann Katherm QK

Тепловий конвектор Kampmann Katherm QK – якісна техніка, для обігріву приміщень. Має функцію примусової конвекції (вбудований вентилятор), що об'єднав в собі ЄС-технології вентиляторів разом з плавним регулюванням його обертів (система управління KaControl). Таке рішення дозволяє підвищити енергоефективність до максимального рівня. Крім того, це гарантує більш тиху роботу без дискомфорту для мешканців.

Лінійні дифузори прихованого монтажу TROX

Щілинні дифузори Trox застосовуються у приміщеннях побутового та адміністративного типу, а монтуються в підвісних стелях. У конструкцію входять направляючі лопатки (за замовчуванням - чорного кольору, на замовлення колір може бути змінений), статична камера з патрубком. Дані пристрої застосовуються у системах припливної та витяжної вентиляції. Їх перевагою є можливість точного напрямку повітряного потоку. Корпус щілинних дифузорів Trox виготовлений з високоякісного алюмінію.

Канальний кондиціонер Daikin FDXM25

Daikin FDXM25 – внутрішній блок канального типу, призначений для приміщень площею до 25 м2. Блок був розміщений в застельовому просторі, роблячи кімнату візуально вільнішою без зайвих деталей та техніки. Може працювати на охолодження, обігрів або осушення повітря.

Дизайнерський радіатор Jaga Strada

Радіатори Jaga Strada відрізняються високими тепловими показниками та стильним дизайнерськими виконанням: теплообмінник сприяє максимальному виробленню тепла при мінімальних витратах електроенергію, а панелі, у поєднанні зі стильними решітками, додають приладу витонченості. Можуть комбінуватись з конденсаційними котлами, швидко реагують на зміну температури у приміщенні.

Лінійні дифузори прихованого монтажу TROX

Щілинні дифузори Trox застосовуються у приміщеннях побутового та адміністративного типу, а монтуються в підвісних стелях. У конструкцію входять направляючі лопатки (за замовчуванням - чорного кольору, на замовлення колір може бути змінений), статична камера з патрубком. Дані пристрої застосовуються у системах припливної та витяжної вентиляції. Їх перевагою є можливість точного напрямку повітряного потоку. Корпус щілинних дифузорів Trox виготовлений з високоякісного алюмінію.

Система вентиляції, кондиціювання та опалення у квартирі, ЖК "Новопечерські Липки"

Інженерні системи в офісі Альтер Ейр

  • Переговорна
  • Шоурум
  • Open-space
ПВУ Jablotron Futura L з модулем Cool Breeze

Jablotron Futura L - інноваційна припливно-витяжна установка, що забезпечує вентиляцію в будинку, квартирі або офісі. Подає в приміщення свіже відфільтроване повітря і видаляє відпрацьоване. Вона автономна та інтелектуальна, інтегрується з системою розумного будинку і управляється за допомогою мобільного додатку. Сама повідомляє господарів про необхідність заміни фільтрів або виниклі неполадки. Модуль Jablotron CoolBreeze (білий блок зверху установки) працює разом з Jablotron Futura, охолоджуючи або нагріваючи повітря в залежності від сезону або особистих переваг власників.

Тепловий насос повітря-вода Viessmann Vitocal 100S

Тепловий насос Viessmann Vitocal 100-S AWB-M 230V 101.A04 "повітря-вода" призначений для забезпечення системи опалення та гарячого водопостачання. Складається з 2 окремих блоків - внутрішнього (який розміщений в нашому офісі) і зовнішнього (розміщений на зовнішній стіні будівлі). Між собою вони з'єднуються за допомогою фреонопроводів. За ним у внутрішній блок переміщається холодоагент (R410A) з високою температурою, віддаючи тепло в систему.

Розподільна гребінка Uponor

Розподільні гребінки Uponor - це скандинавський підхід до опалення. Являються елементом теплої підлоги і сприяють якісному та ефективному обігріву будинку або квартири. Випускаються для гарячої і холодної води, можуть з'єднуватися між собою і повністю виключають ризик прориву труб.

Насосна група Meibes

Насосна група Meibes використовується для підтримки температури і подачі води в системі опалення. Дозволяє точно управляти теплоносієм і регулювати його параметри. Відрізняється високою надійністю і стабільністю роботи, з її допомогою легко управляти температурою теплоносія. Інтегрується практично в будь-яку сучасну систему опалення, особливо широко використовується в контурі "Тепла підлога".

Насос Grundfos UPS 25/6

Циркуляційний насос Grundfos UPS 25/6 - малогабаритний і практично безшумний, відрізняється економним споживанням електроенергії. Застосовується для циркуляції води в системах опалення, в тому числі в системах обігріву підлог, і гарячого водопостачання. Насос Grundfos UPS 25/6 легко підключається і регулюється вручну.

Uponor Smatrix Base Контролер X-145 Bus 6X

Uponor Smatrix Base - це система інтелектуального управління температурою повітря в приміщеннях. Показує необхідність опалення або охолодження повітря, дозволяє включати і вимикати економний режим в окремих кімнатах, має 7 програм планування і кілька режимів управління - для температури в приміщеннях, для температури підлоги і т. д.

VAV-клапани Jablotron VarioBreeze

Jablotron VarioBreeze - це VAV-клапан змінної подачі повітря, один з компонентів VAV-системи. Являє собою регулюючу заслінку, яка коригує витрату повітря в конкретному приміщенні - від повної подачі до перекриття повітряного потоку. Тобто дозволяє реалізувати зональну вентиляцію зі змінною подачею свіжого повітря.

Насосна група Meibes

Насосна група Meibes використовується для регулювання температури і подачі води в системі опалення. Вона дозволяє точно керувати теплоносієм і регулювати його параметри. Відрізняється високою надійністю і стабільністю роботи, з її допомогою легко управляти температурою теплоносія. Інтегрується практично в будь-яку сучасну систему опалення.

Мідні труби системи опалення

При організації інженерних систем всі обв'язки котелень ми робимо на міді. Цей матеріал не боїться перепадів температури, не піддається негативному впливу ультрафіолетових променів і має термін експлуатації 50 років, що можна порівняти з терміном служби житлових об'єктів. Мідні труби забезпечують надійність і довговічність всієї системи.

Бак розширювальний Zilmet CAL-PRO 35 л

Розширювальний бак Zilmet CAL-PRO на 35 л призначений для компенсації зміни об'єму води в системі опалення. Він запобігає перепаду тиску і допомагає знизити споживання енергії. Використовується разом з котлами і насосами. Баки бренду Zilmet відрізняються високою міцністю, зносостійкістю та антикорозійними властивостями.

Акумулюючий бак Drazice UKV 102

Акумулюючий бак Drazice UKV 102 призначений для акумулювання надлишкового тепла від теплогенератора системи опалення (в нашому випадку - теплового насоса). Він виготовлений зі сталі, внутрішня поверхня залишається необробленою. Покритий поліуретановою теплоізоляцією, що не знімається. Ми віддаємо перевагу бренду Drazice при реалізації систем з нагрівальними елементами.

Шумоглушники для повітроводів

Шумоглушники для повітроводів необхідні для того, щоб знизити рівень шуму. В офісних приміщеннях ця вимога особливо актуальна. Шумоглушники монтуються в повітроводах безпосередньо за вентиляційним агрегатом і значно знижують рівень шуму в вентканалах. У проєктах ми використовуємо найякісніші шумоглушники відомих марок, наприклад - Systemair.

Лінійний стельовий дифузор TROX

Лінійні дифузори TROX - це стиль і комфорт в офісі та будинку. З їх допомогою реалізується ідеальний розподіл повітря зі стелі. Повітряні потоки, що подаються, змішуються з повітрям в приміщенні в безпосередній близькості від дифузора. Завдяки цьому виключається ефект протягу.

Каучукова ізоляція на повітроводи

Для повітроводів ми використовуємо ізоляцію зі спіненого каучуку. Вона надійно захищає трубопроводи від утворення конденсату, відрізняється легкістю, довговічністю і стійкістю до агресивних середовищ. Має низьку теплопровідність, високу еластичність і пароізоляційні властивості. Каучукова ізоляція - відмінне довгострокове рішення для ізоляції вентиляційного обладнання.

Інженерні системи в офісі Альтер Ейр

Огляди реалізації
систем

Опалення та водопостачання для приватного будинку (с. Зелений Бор)
Автор запису
Системи вентиляції, кондиціювання та опалення в готовому інтер'єрі - Київ, ЖК Новопечерські Липки
Комплекс інженерних систем, інтегрованих в квартирі, ЖК "Новопечерські Липки"
Автор запису

Підбір обладнання згідно з проведеними розрахунками

Джерело теплоти

  1. Підбір котла здійснюється згідно розрахованого теплового навантаження, виду джерела живлення (газ, електроенергія, дрова/пелети, дизельне паливо і т.д.), типу монтажу (підлоговий, настінний), принципу роботи: одноконтурний або двоконтурний;
  2. Основною особливістю підбору теплового насоса є джерело тепла і тип теплоносія:
    1. вода-вода;
    2. повітря-вода;
    3. повітря-повітря.
  3. Сонячний колектор розраховується для забезпечення гарячого водопостачання в будові, а залишок теплоти – на систему опалення; вибір залежить від типу сонячного колектора (плаский, вакуумний) і виду теплоносія (вода, рідина).

Труби, запірно-регулююча арматура, насосні групи

  • вибір труб залежить від їх теплофізичних характеристик: робоча і максимальна температури, тиск, відсоток дифузії, матеріал оболонки, еластичність і т.д .;
  • запірно-регулююча арматура і насосні групи підбираються для контролю руху теплоносія, його регулюванню за температурою і тиском; визначаються згідно гідравлічного розрахунку;
  • підбір опалювальних приладів являє собою позональний розподіл теплової потужності на тепловіддаючу точку (радіатор, конвектор, фанкойл) для забезпечення нормованих параметрів по температурі.
