Системи вентиляції, кондиціювання та опалення в трикімнатній квартирі ЖК «Бульвар Фонтанів», Київ

Специфіка об'єкта:

Адреса:

ЖК «Бульвар Фонтанів», м.Київ, Україна

Об'єкт:

Трикімнатна квартира площею 120 м2.

Рік реалізації:

2018 рік

Поставлені завдання:

  • Реалізація постійної комфортної енергозберігаючої вентиляції на базі компактної припливно-витяжної установки з рекуперацією тепла.
  • Проєктування та монтаж системи кондиціювання.
  • Реалізація ефективної системи опалення.
  • Підбір ефективного та економічного обладнання.

Строки виконання:

Проєктування:

10 днів

Підготовка комплектування для монтажу:

5 днів

Монтаж:

10 днів

Результат роботи

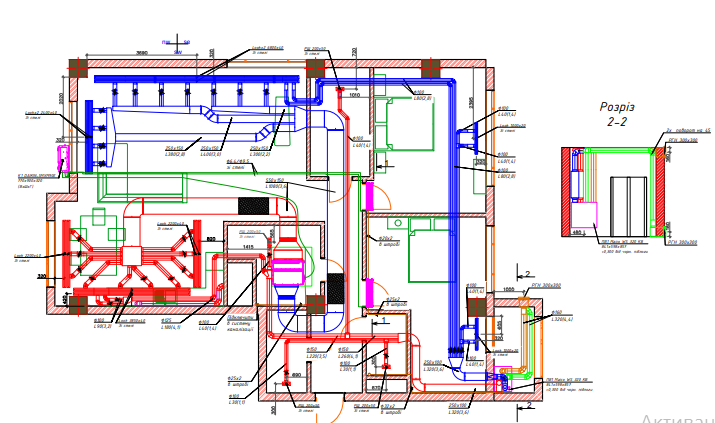

Система вентиляції

Складнощі в реалізації системи вентиляції виникли на етапі узгодження проекту з архітекторами, узгодження пробивання отворів для забору і викиду повітря, колір зовнішніх решіток тощо.

Система вентиляції реалізована на базі припливно-витяжної установки з рекуперацією тепла MAICO WS 320 KB, яка була встановлена на балконі. Подача повітря здійснюється в дві спальні і вітальню, видалення - з вітальні, зони кухні, гардеробів і санвузлів.

Для переміщення повітря використовувалися повітроводи з оцинкованої сталі покриті ізолятором PPE (спінений поліетилен). Розподіл повітря здійснюється за допомогою дифузорів MADEL LOOK (20 мм - в спальнях, 40 мм - вітальня), і щілинних решіток (санвузли і гардеробна).

ВИКОРИСТАНЕ ОБЛАДНАННЯ:

Припливно-витяжна установка з рекуперацією MAICO WS 320 KB;

Дифузори MADEL LOOK і щілинні решітки.

Система кондиціювання

Система кондиціонування побудована на базі мульти-спліт-системи Daikin із зовнішнім блоком 5MXS90E. У спальнях встановлені настінні кондиціонери Daikin FTXS35K, так як замовник не захотів знижувати стелю. У вітальні використовується середньонапірний канальний кондиціонер FBА60.​

ВИКОРИСТАНЕ ОБЛАДНАННЯ:

Мульти-спліт-система Daikin із зовнішнім блоком 5MXS90E внутрішніми блоками (FBА60 (1 шт - вітальня), FTXS35K (2 шт - спальні)).

Система опалення

Для системи опалення квартири використовувався проміжний теплообмінник від центрального опалення і електричний котел настінного типу Protherm, який призначений для обігріву приміщення, коли центральне опалення ще не включено.

Для підтримки постійної температури в вітальні, коридорі і санвузлі використовувалася водяна тепла підлога. Для швидкого обігріву в вітальні були монтовані конвектори Kampmann. У двох спальнях і на балконі були встановлені радіатори. Для постачання гарячої води було встановлено бойлер Arti Flat Dry 86 L. Рівномірний розподіл тепла в системі опалення здійснюється за допомогою гребінок.

ВИКОРИСТАНЕ ОБЛАДНАННЯ:

Система тепла підлога;

Внутрипідложні конвектори Kampmann;

Радіатори;

Електричний котел настінного типу Protherm;

Проміжний теплообмінник;

Розширювальний бак;

Бойлер Arti Flat Dry 86 L.
