Адреса об'єкта: м Київ, вул. Драгомирова, 18.


Специфіка об'єкта: Дворівневий офіс 425 м2.


Поставлені завдання:

  • Організувати припливно-витяжну вентиляцію в офісі.
  • Реалізувати кондиціонування окремих зон.



Результат роботи

СИСТЕМА ВЕНТИЛЯЦІЇ

Перед інженером стояло завдання спроектувати примусову припливно-витяжну вентиляцію в офісі. Спираючись на норми, був розроблений проект і підібрано обладнання для централізованої системи вентиляції 16 зон і витяжної вентиляції 5 санвузлів.

За допомогою горизонтальної припливно-витяжної установки Salda RIS 2500 PE 4.5 EKO 3.0 буде здійснюватися подача повітря в кабінети, конференц-зали, кінозал, на пост охорони і ресепшен. Забір повітря буде організований з кухонь, вбиральні, технічного та складського приміщення. Установку розмістять за підвісною стелею кухні. Від неї по приміщеннях розведуть систему повітропроводів. Канали ізолюють, щоб зменшити тепловтрати та запобігти утворенню конденсату на трубах. Повітроводи, які будуть проходить від вулиці до установки, вкриють спіненим каучуком товщею 20 мм, інші повітряні канали - за допомогою спіненого поліетилену 8 мм. Розподіл повітря і забір повітря по проекту будуть здійснюватися квадратними стельовими дифузорами.

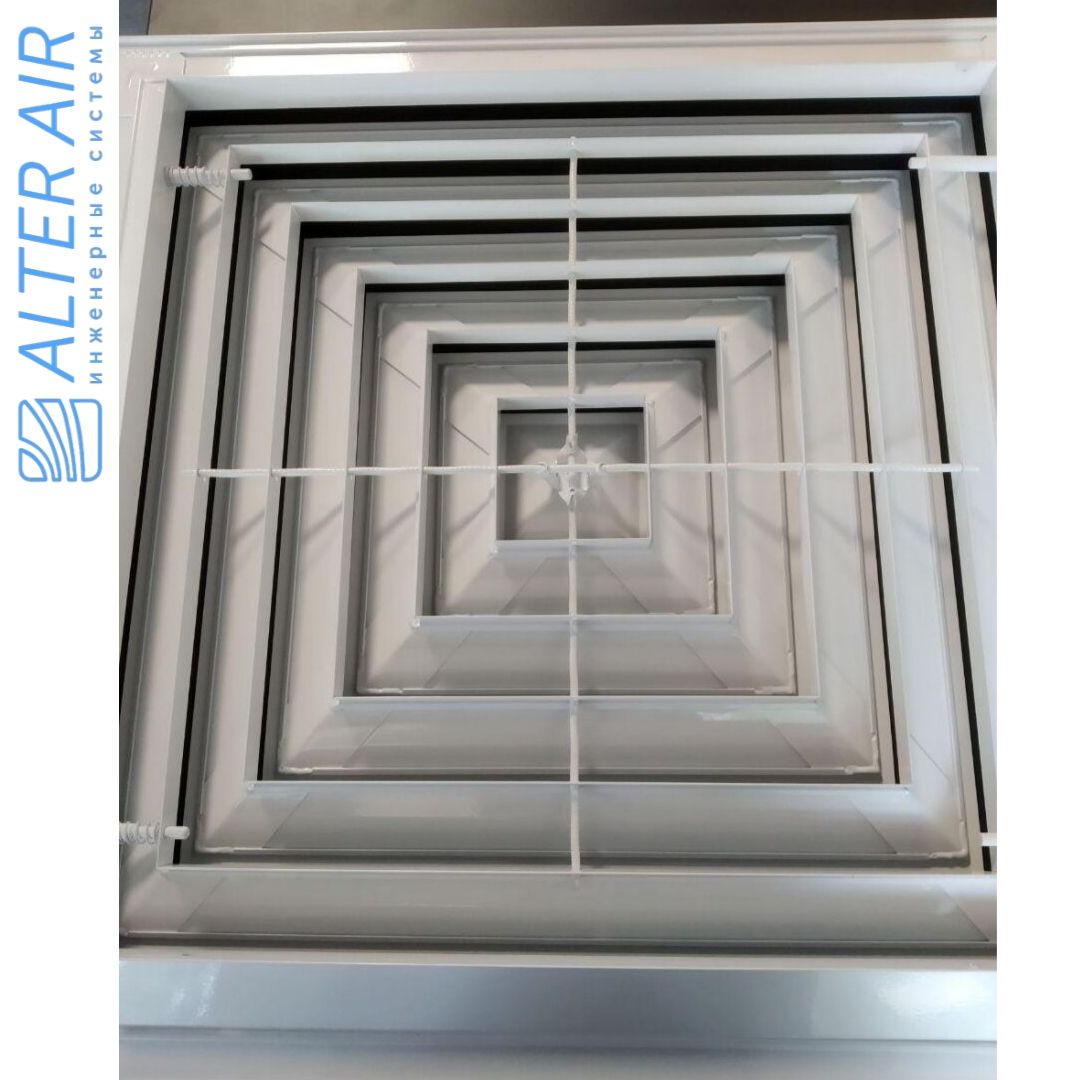

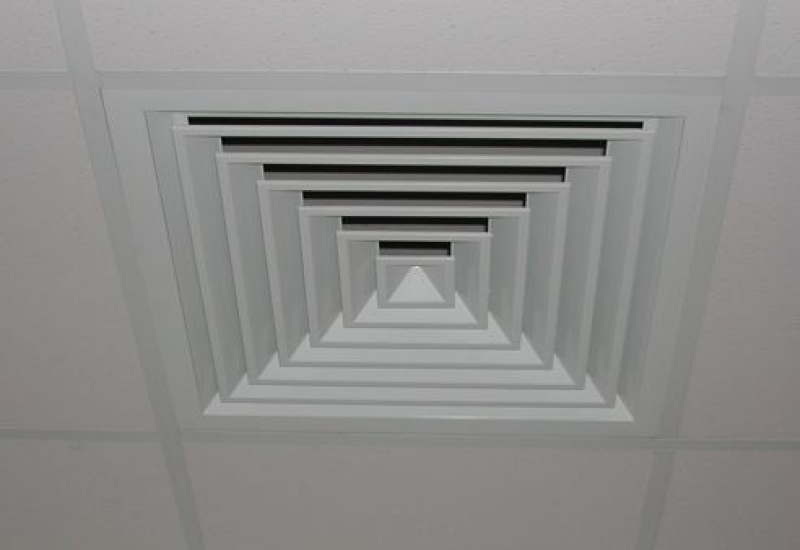

Квадратний стельовий дифузорПовітророзподілювач

Припливно-витяжна вентиляція створює комфортний та якісний повітрообмін в будь-якому приміщенні. Горизонтальна установка не вимагає багато місця, її не видно, адже вона зашивається за стелею. Модель Salda RIS 2500 PE 4.5 EKO 3.0 має протиточний рекуператор. Даний теплообмінник передає тепло від повітря, яке видаляється, тому, що подається. Установка оснащена надійним і енергоефективним ЕС-двигуном, датчиками температури і вологості. Фільтр для тонкої очистки установки якісно очищає повітря від пилу і дрібних частинок. Корпус пристрою виготовлений з оцинкованої сталі і мінеральної вати в якості ізоляції. Максимальна витрата повітря даної моделі становить 2750 м3 / год.

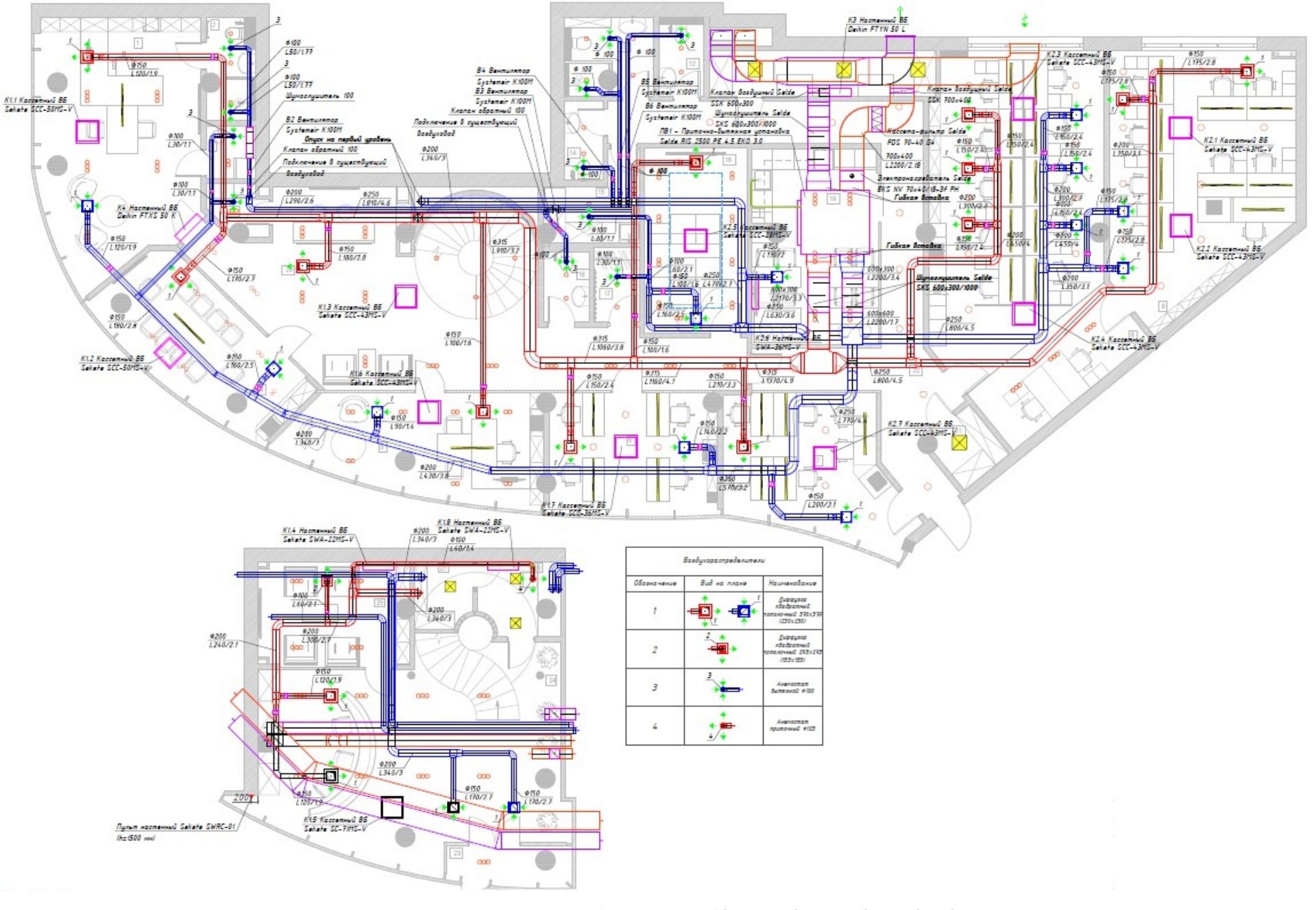

 Схема розміщення повітропроводів і кліматичного обладнання
Для видалення повітря з санвузлів були передбачені канальні вентилятори SYSTEMAIR K 100 M. Це пристрої шведського бренду, які встановлюються в повітроводи круглого перерізу. Для зручності монтажу модель оснащена кронштейном з гвинтами. Вентилятор характеризується безшумною роботою і видаляє до 180 м3/год відпрацьованого повітря. Він відрізняється герметичністю і має високий ступінь захисту від пилу і води - IP44.

Обладнання


  • Припливно-витяжна установка з рекуперацією тепла Salda RIS 2500 PE 4.5 EKO 3.0 (1 шт.);
  • Витяжні канальні вентилятори SYSTEMAIR K 100 M (5 шт.)



СИСТЕМА КОНДИЦІЮВАННЯ

Кондиціонування офісу передбачається мультизональними системами компанії Sakataі спліт системами японського бренду Daikin. Зовнішні блоки будуть розміщуватися на бічній капітальній стіні на рамі або кронштейнах. В якості холодоагенту в системі циркулюватиме фреон R410A. Внутрішні блоки будуть різної конфігурації: касетні і настінні. Також буде організоване кондиціонування серверної.

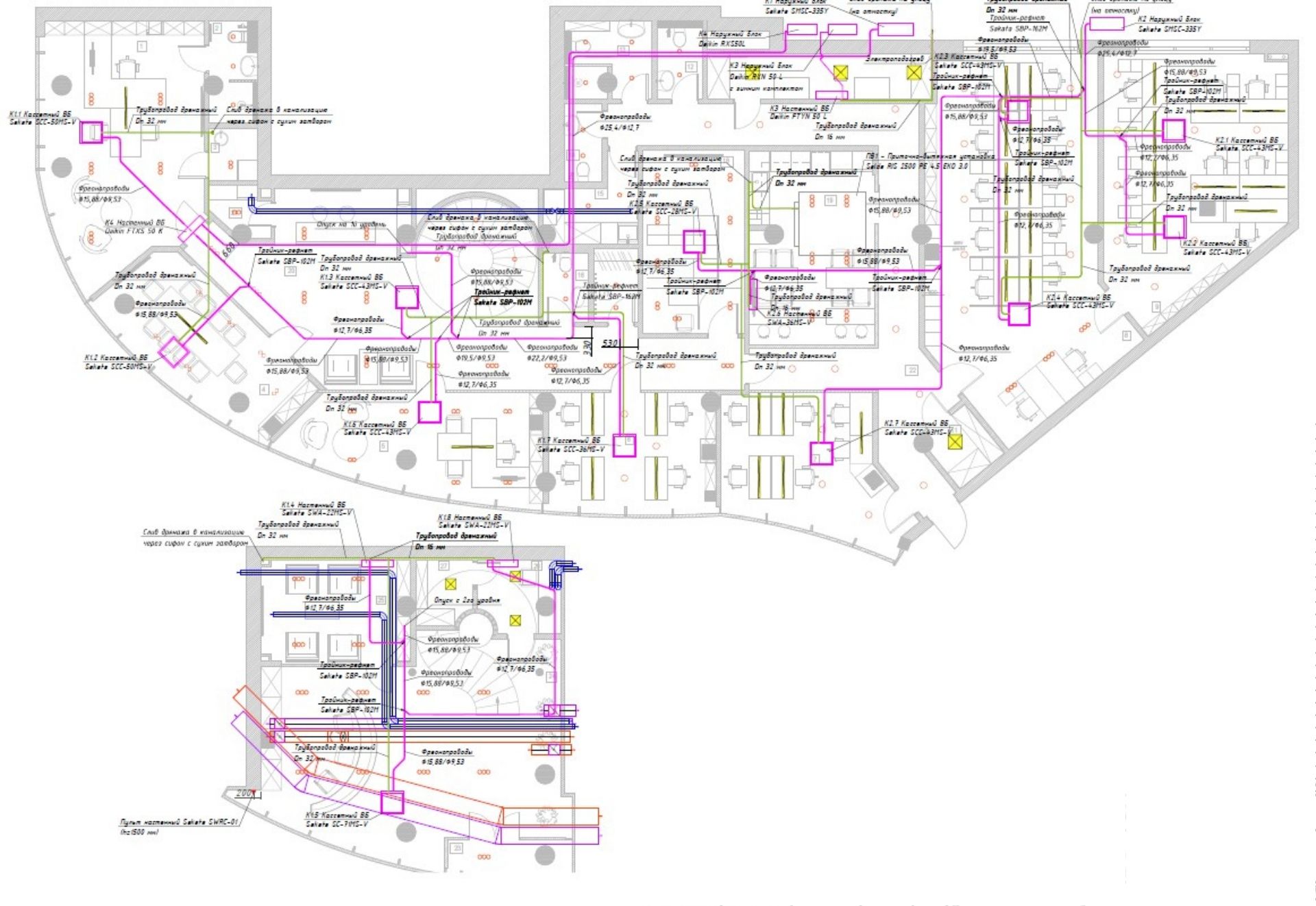

Система кондиціонування в офісі
Перша мультизональна спліт система складається з 1 зовнішнього блоку Sakata SMSC-335Y і 7 внутрішніх. Серед них:

5 касетних Sakata SCC-43MS-V,
1 касетний Sakata SCC-28MS-V,
1 настінний SWA-36MS-V.

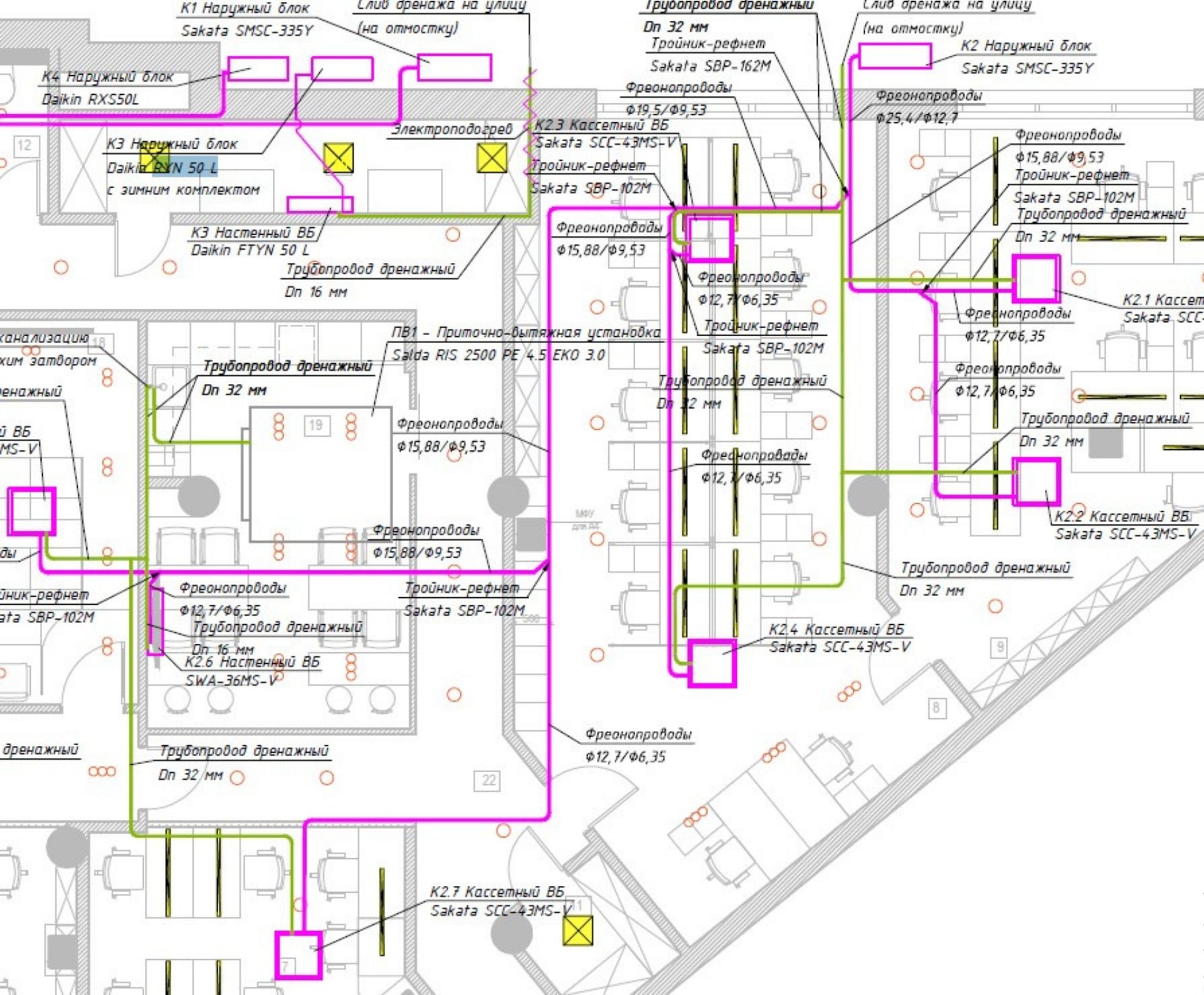

Мультизональна спліт-система

У другу мультізональную спліт-систему входить:

1 зовнішній блок Sakata SMSC-335Y,
2 касетних блока Sakata SCC-50MS-V,
2 касетних блока Sakata SCC-43MS-V,
1 касетний Sakata SCC-36MS-V,
1 касетний Sakata SC-71MS-V,
2 настінних Sakata SWA-22MS-V.

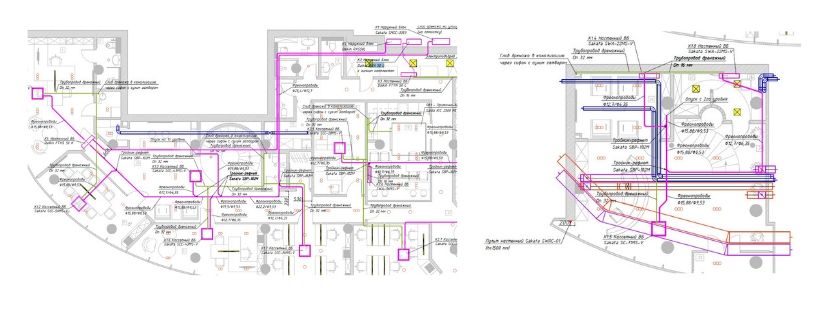

Мультизональна система кондиціонування

Настінні кондиціонери Sakata SWA-MS-Vхарактеризується низьким рівнем шуму і компактними розмірами. Вони мають класичний дизайн, що дозволяє їм вписатися в будь-який інтер'єр приміщення, в тому числі і офісного.

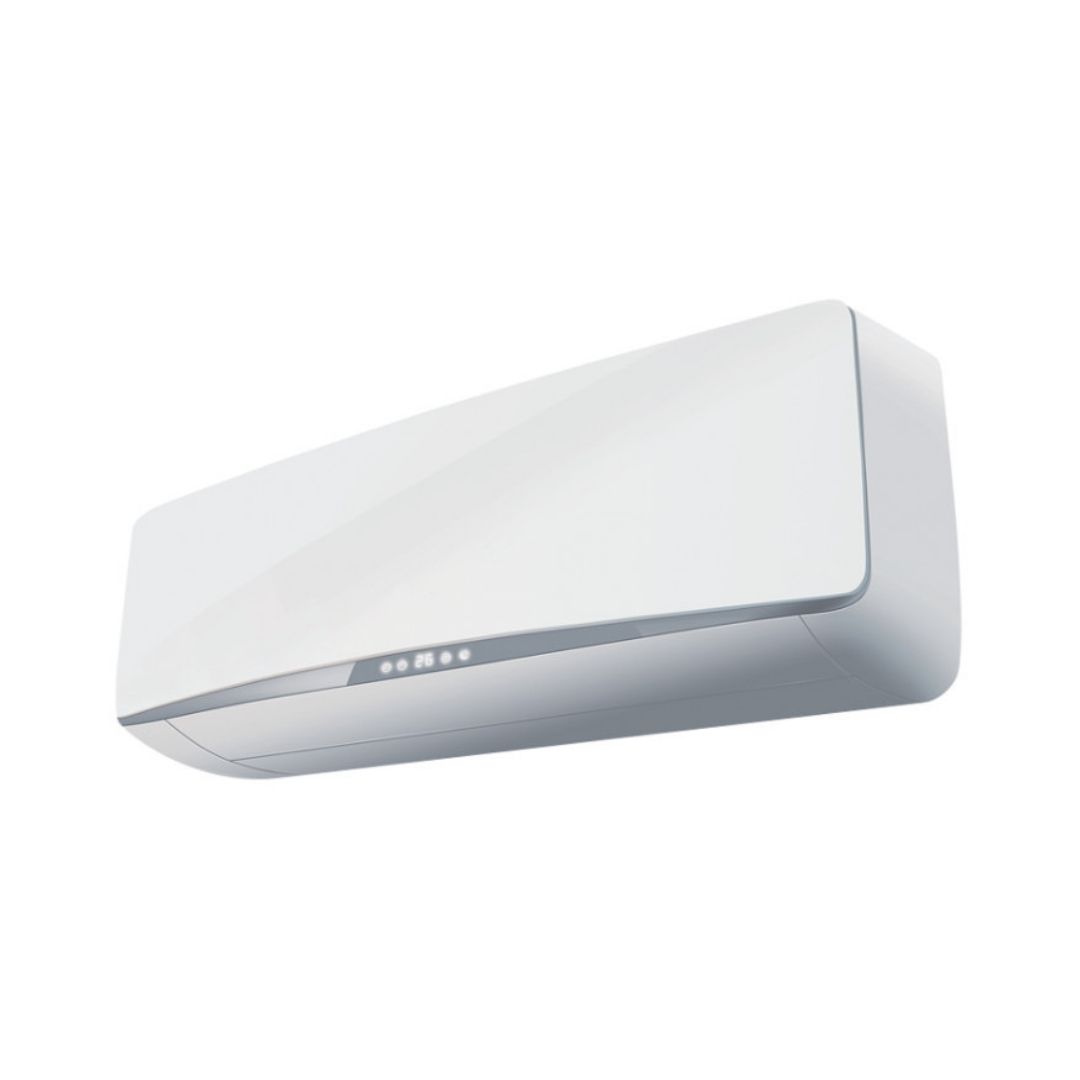

 Настінний кондиціонер Sakata SWA-MS-V

Касетний кондиціонер Sakata SC-MS-Vмає низку переваг:

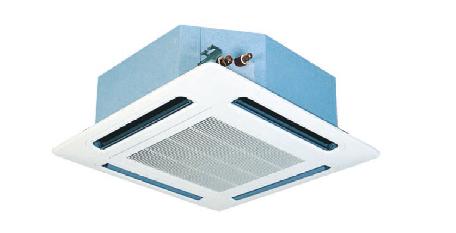

Касетний кондиціонер Sakata SC-MS-V
  • Безшумна робота і ефективна 4-х стороння подача повітря.
  • Універсальний розмір панелей. Він становить 950 мм.
  • Малогабаритний і тонкий. Легко монтувати і розмішати в невеликому стельовому просторі.
  • Вбудований дренажний насос для виведення конденсату.
  • Завдяки великому куту подачі повітря, можливий монтаж в просторих приміщеннях з високими стелями
  • Низький рівень споживання енергії.
  • Простота монтажу та обслуговування. В 4 кутах лицьової панелі є заглиблення для регулювання висоти кріплення блоку, без необхідності знімати панель.
Також проектом передбачалося встановлення двох спліт-систем Daikin:

1) Зовнішній блок Daikin RYN 50 L і внутрішній настінний Daikin FTYN 50 L;
2) Зовнішній блок Daikin RXS50L і внутрішній настінний Daikin FTXS 50 К ..



Кондиціонер Daikin FTYN50L / RYN50L використовується для обігріву і охолодження приміщення. У ньому можна налаштовувати роботу на 24 години і вибрати найбільш підходящий режим:

1) Тихий режим - знижує рівень шуму кондиціонера на 3 дБА.
2) Режим комфортного сну - забезпечує сприятливі умови в певному ритмі, передбаченому розробником.
3) Високопродуктивний режим - швидко прогріває або охолоджує приміщення.
4) Режим зниження вологості - зменшує показники рівня вологи в приміщенні, при цьому не знижується температура повітря.

У комплектацію спліт-системи входить теплообмінник з антикорозійним покриттям. Жалюзі з широким кутом у внутрішньому агрегаті дозволяють рівномірно розподіляти повітряний потік в кімнаті.

Спліт система Daikin FTXS-K / RXS-L має двох-зонним датчиком руху. За допомогою нього охолодження приміщення буде здійснюватися з більшою точністю і ефективністю. Кондиціонер має низький рівень шуму (19 дБА). Також система оснащена режимом очікування, який економить до 80% електроенергії. Крім охолодження кондиціонер очищає повітря, який подає в кімнати. Всі моделі японського бренду продумані до дрібниць. Інноваційні технології, впроваджені в них, забезпечують в приміщенні комфортні умови. Тому вибір даного обладнані завжди виправданий і компанія Альтер Ейр рекомендує для установки имеено їх.

Обладнання



Sakata:

зовнішній блок SMSC-335Y (2 шт.)
касетний блок SCC-43MS-V (7 шт.),
касетний блок SCC-28MS-V (1 шт.),
настінний блок SWA-36MS-V (1 шт.).
касетний блок SCC-50MS-V (2 шт.),
касетний блок Sakata SCC-36MS-V (1 шт.),
касетний блок Sakata SC-71MS-V (1 шт.),
настінний блок Sakata SWA-22MS-V (2 шт.).

Daikin:

зовнішній блок Daikin RYN 50 L (1 шт.);
внутрішній настінний Daikin FTYN 50 L (1 шт.);
зовнішній блок Daikin RXS50L (1 шт.);
внутрішній настінний Daikin FTXS 50 К (1 шт.).
