Зміст:

  1. Важливість якісного монтажу вентиляції.
  2. Стадії процесу монтажа вентиляції.
  3. Монтаж повітропроводів з кресленням.
  4. Монтаж автоматики та електричного підключення.
  5. Монтаж комунікацій.
  6. Монтаж обладнання.
  7. Прайси з монтажу обладнання та додаткових пристроїв.
  8. Підсумки.

Навіщо потрібна вентиляція?

Якісна вентиляція приміщення – це не примха та не питання другорядної важливості. Немає жодних сумнівів, що це життєво необхідна умова для комфортного мікроклімату і запорука нашого здоров'я. Кондиціонер повітря, провітрювання за допомогою відкритих вікон, кватирок не вирішують проблему і є фактично малоефективними напівзаходами. Тому правильним і розумним рішенням буде використання вентиляційного обладнання, нехай навіть найпростішого.

Слід також сказати про важливість грамотної установки вентиляційного обладнання. У цій справі сусідський сантехнік вам не помічник, бо принесе більше шкоди, ніж користі. Якщо ви хочете, щоб вентиляція функціонувала ефективно і правильно, слід звертатися до фахівців у цій галузі.

Компанія Альтер Ейр може похвалитися майже 10-річним досвідом у сфері проектування та монтажу вентиляційних систем будь-якої складності. Вирішивши співпрацювати з нами, ви отримаєте в своє розпорядження дійсно кращих професіоналів у своїй галузі.

Вентиляційне обладнання – досить широке поняття, починаючи від вентиляторів, припливно-витяжних установок, шумоглушників, повітряних фільтрів, протипожежних і регулюючих клапанів, закінчуючи вибровставками, гратами і фільтр-касетами

Монтаж вентиляції – це збірка всіх необхідних елементів системи вентиляції згідно з проектною документацією.

Які відбувається процес монтажу систем вентиляції?

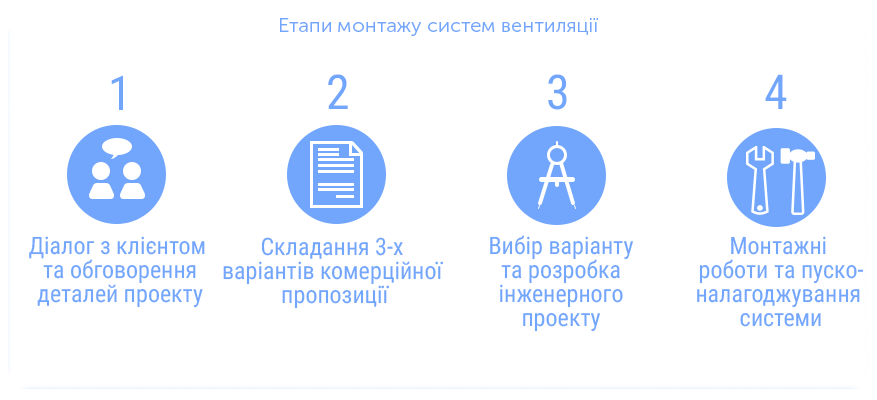

4 етапи монтажу систем вентиляції
  1. Діалог

Будь-яка співпраця починається зі спілкування.

Ви надаєте саму загальну інформацію про об'єкт, і розповідаєте, що саме вам хотілося б бачити. Незалежно від того, чи потрібен простий вентилятор на кухню, або комплексна припливно-витяжна система для котеджу, слід враховувати велику кількість факторів і параметрів. Наші співробітники дадуть відповідь на всі питання і вкажуть на існуючі варіанти реалізації. Варто відзначити, що досить часто для прийняття оптимального рішення необхідний виїзд спеціаліста безпосередньо на об'єкт, де він зможе вивчити всі особливості приміщення.

  1. Подання пропозиції

Наступним етапом є складання комерційної пропозиції, яке включає в себе 3 варіанти:

  • Бюджетний варіант – з використанням недорогого, але якісного обладнання, що відповідає всім вимогам і стандартам.
  • Стандартний варіант – з використанням якісної техніки від європейських або японських брендів.
  • Преміум-варіант – з використанням елітного обладнання і дизайнерських версій кліматичної техніки.
  1. Складання проекту

Визначившись з прийнятним для вас варіантом, інженери компанії Альтер Ейр в найкоротші терміни складають проект робіт.

Даний документ робиться абсолютно безкоштовно і згодом погоджується з:

  • власниками;
  • архітекторами;
  • дизайнерами;
  • виконробами;
  • суміжними компаніями, які відповідають за електрику, комунікації і т. п.

Окремо варто згадати про такі наших послуги як консалтинг та супровід проектів в інших містах.

Інженерний консалтинг – це аналіз системи вентиляції, яка вже існує або готується до запуску, і, якщо необхідно, озвучуються конкретні пропозиції щодо усунення проблем і неточностей.

Сюди входить перевірка:

  • креслень і специфікації,
  • обґрунтованості встановлення обладнання і
  • розміщення обладнання,

та оцінка ефективності системи в цілому.

Компанія Альтер Ейр також займається супроводом проектів в інших містах. Високоякісні фахівці з багаторічним стажем роботи нададуть весь спектр послуг, виїхавши до вашого міста.

  1. Монтаж систем вентиляції

Завершальним етапом є встановлення системи вентиляції. Роботи проводяться в найкоротші терміни з урахуванням усіх ваших побажань і без заподіяння жодних незручностей. Процес включає в себе:

Монтаж повітроводів

Повітроводи монтуються в зоні під стелею і якщо приміщення не є великим торговим центром з високою стелею (або складом), то після оздоблювальних робіт вони виявляються прихованими за підшивними або касетними стелями. Цей захід є не тільки для естетичності, але і для того що б мінімізувати шум від системи вентиляції

Разом з повітроводами зазвичай монтуються спеціальні шумоглушители (якщо в них є потреба) і електричні або водяні підігрівачі. Для виходу повітропроводів на вулицю і проходу повітропроводів по приміщеннях у стінах і перегородках пробиваються отвори.

Самі повітроводи розрізняються по виду - бувають гнучкі та жорсткі повітроводи, круглої і прямокутної форми. Гнучкі гофровані повітроводи мають менший термін експлуатації і для певних цілей погано підходять. Вибір типу воздуховода проводиться виходячи з бюджету об'єкта і особливостей проекту.

В якості прикладу пропонуємр розглянути схему розміщення повітропроводів для конкретного об'єкту. Були задіяні жорсткі повітропроводи круглої і прямокутної форм.
Креслення з монтажу повітропроводів

Деталировка повітропроводів включає в себе креслення всіх складових частин складальних одиниць і для конкретно взятого об'єкта виглядає таким чином:
Деталювання для монтажу повітропроводів

В даному відео матеріалі можна побачити результат монтажу повітроводів та іншого вентиляційного устаткування.

Монтаж автоматики і електричне підключення

Відбувається підключення установки до електромережі і розведення сигнальних та силових кабелів системи автоматики:

  • підключаються калорифери,
  • виводяться кабелі на пульти управління,
  • встановлюється необхідний захист.

Наші досвідчені монтажники, які будуть працювати над вашим об'єктом

...
  • Юрій
  • Маковський
Технічний директор Альтер Ейр. Майстер підключення та пусконаладки. Досвід роботи більше 15 років.
...
  • Володимир
  • Косюк
Відповідальний і працьовитий. Займається встановленням систем вентиляції та кондиціонування з 2010 року.
...
  • Сергій
  • Калінкін
Спеціалізується на монтажі систем опалення. Зробить ідеальне опалення з урахуванням сучасних технологій.
...
  • Віктор
  • Глодовьюк
Знає все про якісному монтажі систем опалення. Точний в деталях, відповідальний і уважний.

Монтаж комунікацій

Силові кабелі підводяться до місця встановлення щита управління.

На даному етапі закладаються:

  • елементи системи автоматики,
  • трубопроводи системи теплопостачання або холодопостачання,

монтуються елементи регулювання – повітряні клапани і дросель-клапани.

Після того, як підготовка стелі приміщення завершена (опущена), а спеціальні адаптери під решітки змонтовані в застельовий зоні, можна приступати до монтажу решіток або анемостатів.

Анемостати можна підключати прямо до повітроводу відповідного діаметру, але це правильніше робити через спеціальний адаптер – пленум.

Ось приклад деталювання по пленум-боксів (воздухораспределяющее пристрій), який отримують монтажники перед початком робіт.
Деталювання для монтажу пленум боксів

Монтаж обладнання

Встановлення вентиляторів, нагрівачів, фільтрів, зворотних клапанів, шумоглушників, а також додаткового обладнання:

  • шиберів (електричних або механічних) регулювання розподілу повітря;
  • додаткових температурні датчики,
  • датчиків вологості,
  • датчиків якості повітря,
  • протипожежних датчиків і т. д.

Якщо на об’єкті система вентиляції реалізована на базі припливно-витяжної установки з рекуперацією тепла, тоді в залежності від її потужності розраховується вартість монтажних робіт.

Найпоширенішими є припливно-витяжні установки з функцією рекуперації тепла, які дозволяють не тільки контролювати повітрообмін, але і працюють з використанням утилізованого тепла кімнатного повітря. За рахунок цього досягається відмінна економія (до 40%) на енергоресурсах, витрачених на роботу установки.

Прайс на монтажні роботи проіточно-витяжних установок

Витрата повітря, куб. м/год

Ціна (грн)

150-650768
800960
10001152
15001536
20001728



Прайс на додаткові послуги з монтажу вентиляції

Найменування послуги

Ціна (грн)

Одиниці виміру

Монтаж гнучких повітроводів19,2м. п.
Монтаж жерсті67,2м. п.
Монтаж утеплення124,8м. п.
Монтаж трійників57,6шт
Монтаж адаптерів (наступний окремою поїздкою)57,6м. п.
Монтаж адаптерів до профілів (повний монтаж адаптера)96м. п.
Монтаж анемостатів з вирізуванням гіпсокартону57,6м. п.
Монтаж решіток звичайний з вирізуванням гіпсокартону57,6шт
Монтаж решіток зовнішніх без виходу на вулицю76,8шт
Монтаж шиберів, дроселів57,6шт
Монтаж зворотного клапана57,6шт
Обклейка (утеплення адаптерів і т. д.)38,4шт
Монтаж калорифера до 250 мм (круглий)96шт
Монтаж калорифера більше 250 мм (круглий)153,6шт
Монтаж калорифера до 250*400 мм (не круглий)153,6шт
Монтаж калорифера понад 250*400 мм (не круглий)192шт
Монтаж вентилятора до 10 кг (з підключенням проводів)192шт
Монтаж вентилятора від 10 до 20 кг (з підключенням проводів)288шт
Монтаж вентилятора від 20 до 35 кг (з підключенням проводів)480шт
Монтаж вентилятора від 35 до 65 кг (з підключенням проводів)672шт
Монтаж вентилятора від 65 до 95 кг (з підключенням проводів) без урахування техніки768шт
Монтаж настінного вентилятор "в стандарті"134,4шт
Монтаж вентилятора Maico, корпусу під Maico96шт
Монтаж шумоглушника до 250 мм (круглий)96шт
Монтаж шумоглушника більше 250 мм (круглий)134,4шт
Монтаж шумоглушника до 250*400 мм (не круглий)192шт
Монтаж шумоглушника понад 250*400 мм (не круглий)288шт
Монтаж фільтр-касети і зворотного клапана до 250 мм (круглий)96шт
Монтаж фільтр-касети і зворотного клапана більше 250 мм (круглий)96шт
Монтаж фільтр-касети і зворотного клапана до 250*400 мм (не круглий)96шт
Монтаж фільтр-касети і зворотного клапана більше 250*400 мм (не круглий)153,6шт
Монтаж вібровставки96шт
Монтаж автоматики960шт
Прокладка кабелів5,76шт
Монтаж проводового пульта для вентиляційної установки192шт
Монтаж електропроводу Belimo192шт
Штроблення дренаж пінобетон цегла 20Х2019,2шт
Штроблення дренаж силікат 20Х2038,4шт
Штроблення дренаж стяжка підлоги38,4шт
Штроблення дренаж бетону 20Х2038,4шт
Штроба дренаж моноліт 20Х2038,4шт
Штроба для лінії пінобетон 60Х6076,8шт
Штроба для лінії цегла, стяжка підлоги 60Х6096шт
Штроба для лінії силікат і бетонокерамзит 60Х60134,4шт
Штроба для лінії бетоногранит 60Х60172,8шт
Штроба для лінії моноліт 60Х60192шт
Отвір під настінний вентилятор, підготовка, цегла96шт
Отвір під настінний вентилятор, підготовка, цемент (бетон)153,6шт
Поїздка за комерційною пропозицією у дві сторони5км
Виїзд по Києву150шт

Пусконалагоджувальні роботи

Під час пусконалагоджувальних робіт здійснюється підключення живильних кабелів системи, запуск, налагодження і налагодження робочої системи припливно-витяжної вентиляції.

Якщо всі етапи монтажу дотримані, установка буде працювати безперебійно і ефективно.

Підсумок

Компанія Альтер Ейр настійно рекомендує заощаджувати власні гроші і довіряти тільки професіоналам своєї справи.
Ви будете приємно здивовані нашими цінами та бажанням допомогти вам.
