Повний комплекс кліматичних систем у приватному будинку,
с. Хотянівка

Специфіка об'єкта:

Адреса:

с. Хотянівка

Об'єкт:

Двоповерховий будинок площею 160 м2.

Рік реалізації:

2019 рік

Поставлені завдання:

  • Спроєктувати і реалізувати енергоефективну систему опалення та гарячого водопостачання.
  • Здійснити систему водоочищення з метою усунути підвищену жорсткість води і наявність сірководню і заліза в ній.
  • Втілити централізовану систему вентиляції для будинку на базі припливно-витяжної установки з рекуперацією тепла.
  • Забезпечити кондиціонування на об'єкті за допомогою канальної системи.
  • Організувати систему зволоження повітря, поєднану з системою вентиляції.

Строки виконання:

Проєктування:

3 тижні

Підготовка комплектування для монтажу:

2 тижні

Монтаж:

1 тиждень

Результат роботи

Система опалення

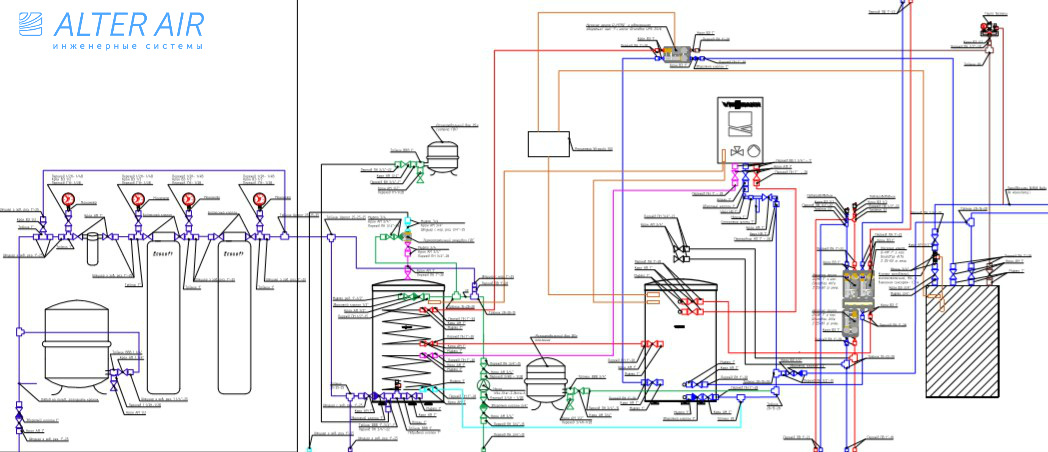

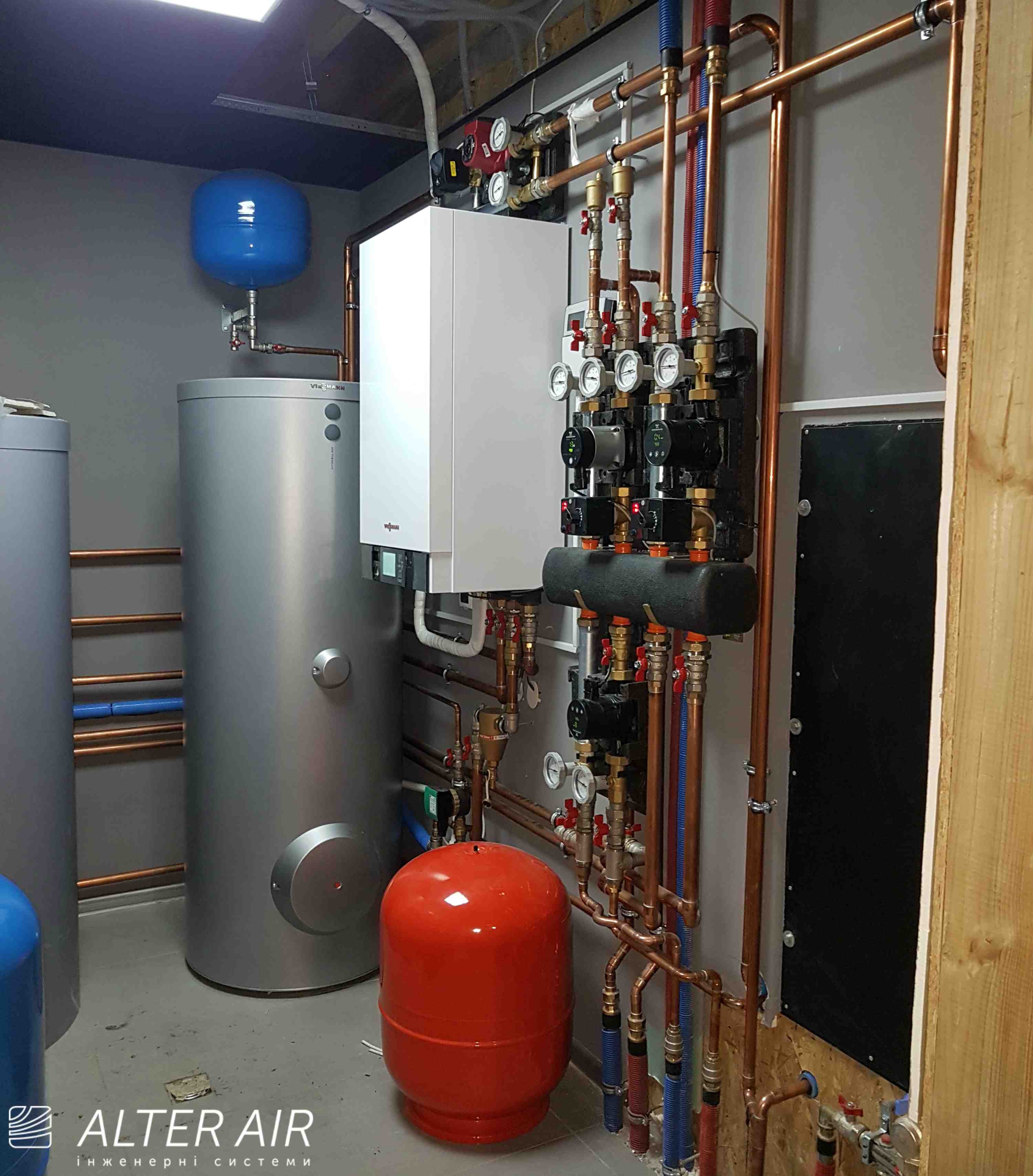

​Для встановлення кліматичного обладнання було виділено окреме приміщення - котельня. У ній розміщено устаткування для систем опалення, ГВП та водопідготовки.

​Обігрів приміщення здійснюється за допомогою теплового насоса, типу «повітря-вода» Viessmann Vitocal 100-S. У будинку реалізовано низькотемпературне опалення за допомогою:

системи «теплої підлоги» - для всіх кімнат у будинку: спалень, вітальні, ванних кімнат тощо;

радіаторів - для гаража, технічного коридору і технічного санвузла.

Тепловий насос Vitocal 100-S працює у незалежному режимі - враховуючи температуру за вікном, коригує температуру в будинку.

Для даних систем були встановлені насосні групи від фірми Meibes - по одній групі на кожен поверх. Разом з насосними групами змонтований сервопривід, на якому можна виставити необхідну температуру для роботи обладнання.

Для забезпечення гарячого водопостачання в котельні були розміщені:

бівалентний бак ГВП Viessmann на 300л;

буферна ємність Viessmann на 400л.

В якості додаткового джерела тепла встановлений камін з водяним контуром. Для безпечної роботи устаткування використовується автоматика Vitasolic 100, яка пропускає через теплообмінник каміна холодну воду в тому випадку, якщо фіксує його закипання. Насосна група на камін підтримує температуру не нижче 55-60 °С.

Нижній теплообмінник гріється насосом, а верхній - підігрівається каміном.

Система водоочищення

Після проведення аналізу води на об'єкті, було виявлено підвищену жорсткість, а також наявність заліза і сірководню. Для очищення води від усіх шкідливих домішок було реалізовано систему водоочищення Ecosoft:​

балон з засипкою Ecomix C;

бак з сіллю для регенерації засипки.

​Засипку в балоні необхідно міняти раз на 5-7 років, а сіль в бак засипати кожні 3 місяці.

Завдяки такій системі вода буде придатною для використання в побутових цілях. З очищеною водою техніка служить довше і фільтри необхідно змінювати рідше.

Система вентиляції

У будинку реалізована централізована загальнообмінна вентиляція на основі німецького обладнання Maico. Принцип роботи заснований на поділі на «брудні» і «чисті» зони:​

​«Чисті зони» - кімнати, де мешканці проводять більшу частину свого часу. Туди необхідно активно подавати свіже повітря - завдання припливної вентиляції. Наприклад, спальня, гостьова, дитяча.

«Брудні зони» - кімнати, в яких є необхідність видалення повітря, неприємних запахів або підвищеної вологості - робота витяжної вентиляції. Це кухня, санвузол, ванна кімната тощо.

​Припливно-витяжна установка Maico WS 320 KB служить основою системи вентиляції, від неї розходяться два типи повітроводів - для припливної та витяжної вентиляції. Всі повітроводи виготовлені з оцинкованої сталі, а також мають шумо- і теплоізоляцію у вигляді спіненого поліетилену (8 мм) - всередині приміщення і каучуку (19 мм) - зовнішні. Для зниження рівня шуму разом з ПВУ були встановлені два шумоглушника.

Розподіл повітря на об'єкті здійснюється через вентрешітки, що дозволяє забезпечити рівномірне розсіювання повітря в кімнатах. Крім того, вони практично не помітні в інтер'єрі.

Система кондиціювання

Кондиціювання в будинку організовано на базі мульти-спліт-системи Daikin. Вибір припав на канальну систему кондиціонування, яка є найбільш ефективною і комфортною, так як дозволяє домогтися потрібної температури і уникнути утворення прямих потоків холодного повітря.

ВИКОРИСТАНЕ ОБЛАДНАННЯ:

зовнішній блок кондиціонера Daikin 5MXS90E;

канальний блок кондиціонера Daikin FDXS50F;

канальний блок кондиціонера Daikin FTXS25F;

настінний блок кондиціонера Daikin FTXS25K.

провідний пульт управління Daikin BRC1E52A;

решітки РЩ з фільтром

Решітки забезпечують рівномірне розсіювання охолодженого повітря, а фільтри - його очищення.

Система зволоження повітря

​Зволоження повітря забезпечує парогенератор Condair CP3 Mini PD4.Пара подається через повітроводи системи вентиляції. Це дозволяє досягти оптимальних показників вологості у приміщенні.

У проєктуванні такої системи важливий детальний розрахунок, аби уникнути некоректних показників, утворення конденсату тощо.

Для постійного контролю роботи системи зволоження були встановлені:

канальний гігростат KH-10;

канальний датчик вологості KFF-U.

У результаті реалізації повного комплексу кліматичних систем, клієнт отримав комфортний мікроклімат в будинку. Всі системи інтегрувалися з урахуванням дизайн-проекту, що дозволило поєднати функціональність з естетикою.
