Адреса об'єкта:
пр-кт Правди, ЖК Варшавський мікрорайон, м. Київ.

Специфіка об'єкта: квартира площею 80 м2.

Поставлені завдання:

  • Спроектувати централізовану систему вентиляції на базі обладнання Maico WS 320 KB з розподілом приміщень на «чисті» та «брудні» зони.
  • Реалізувати систему кондиціонування, використовуючи кліматичну техніку від Daikin: внутрішні блоки настінного типу: Daikin FTXM 35/FTXM 25/FTXM 20 і зовнішні блоки Daikin RXM 35/RXM 25/RXM 20.

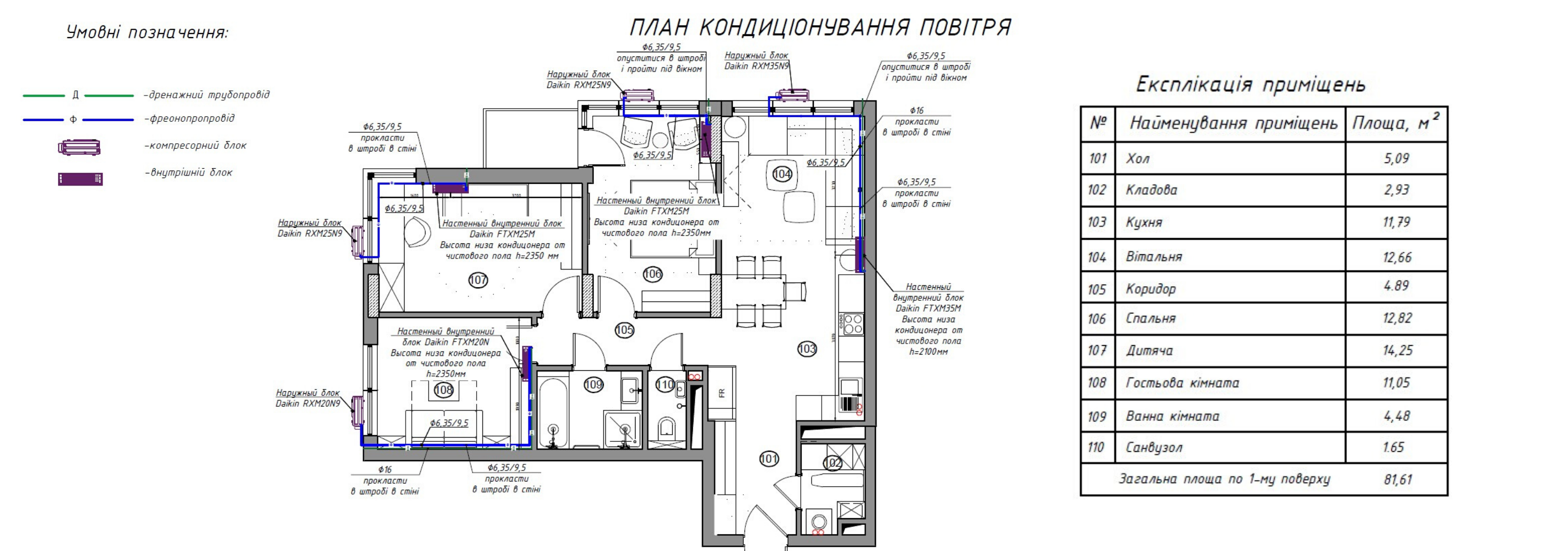

Система кондиціонування

На даному об'єкті інженери Альтер Ейр прийняли рішення спроектувати систему кондиціонування від японського виробника Daikin.

Охолодження у квартирі здійснюється за допомогою спліт-систем. Для установки використовувалися внутрішні настінні блоки Daikin:

  • Daikin FTXM 35 – мінімальний рівень шуму 19 дБа, холодоагент R32, фільтрація, охолодження та обігрів повітря.
  • Daikin FTXM 25 – фільтрація, вентиляція, іонізація, стандартний колір – білий, продуктивність охолодження – 2,5 кВт, обігрів – 2,8 кВт, розмір блоку – 297х810х270.
  • Daikin FTXM 20 – витрата повітря 612 м3/год, розміри блоку 297х810х270 мм. дистанційне керування.
ПОТРІБНА КОНСУЛЬТАЦІЯ? ТИСНІТЬ НА КНОПКУ!


Так як для системи кондиціонування використовувалися спліт-системи, до кожного внутрішнього блоку був передбачений свій зовнішній блок
Daikin:

  • Daikin RXM 35 – розмір блоку 550х765х285, автоматичний перезапуск, витрата повітря 612.
  • Daikin RXM 25 – тип фреону R-32, споживана потужність 0,56, розмір блоку 550х765х285.
  • Daikin RXM 20 – розмір блоку 550х765х285 мм, можливий рівень шуму від 19 до 41 дБ.

На даному етапі робіт у квартирі вже зроблені закладки під фреонові магістралі та дренажні системи.

Креслення система вентиляції
Система вентиляції

На об'єкті встановлено систему вентиляції на базі німецького обладнання – припливно-витяжної установки Maico WS 320 KB.

KB – передбачає наявність у системі калорифера попереднього нагріву і байпаса.

  • Калорифер – призначений для попереднього нагріву обладнання, актуальний в холодну пору року. Ця функція дозволяє зберегти термін експлуатації техніки на максимально довгий період.
  • Байпас – потрібен для подачі холодного повітря у квартиру, пропускаючи його повз рекуператор (у перехідний період року дозволяє не включати систему охолодження).

ПВУ працює за принципом поділу квартири на «чисті» та «брудні» зони:

  • «Чисті зони» – частини квартири, в які подається очищене, свіже повітря. Переважно це кімнати, де жителі проводять практично весь час протягом дня: вітальні, спальні, дитячі та кабінети.
  • «Брудні зони» – частини квартири з підвищеним рівнем вологи: ванні кімнати, санвузли, гардеробні, кухні і т. д. Найчастіше через високу герметичності будинків у цих зонах з'являються: грибок, конденсат та цвіль, які є причиною сонливості, алергій і захворювань мешканців. Тому важливо, щоб з брудних зон квартири, повітря видалялося регулярно та якісно.

Розподіл повітря на об'єкті здійснюється за допомогою лінійних дифузорів прихованого монтажу Madel Look. У квартирі встановлені адаптери, в які з часом, при чистовому монтажі стель, будуть монтуватися дифузори.

Для забору і викиду повітря від системи вентиляції інженери використовували зовнішню решітку Combi Grille, яка пофарбована у колір фасаду квартири.

Особливістю об'єкту є стелі, які будуть зашивати лише частково.

Висота квартири 2.7 м2, тому інженери розробили таку схему трасування повітроводів, щоб в майбутньому її можна було зашити в фальш балку.

Креслення система вентиляції
Розміщення обладнання:

  • Припливно-витяжна установка Maico WS 320 KB – комора.
  • Зовнішній блок кондиціонера Daikin RXM 35 – фасад вітальні.
  • Зовнішній блок кондиціонера Daikin RXM 25 – фасад спальні і дитячої.
  • Зовнішній блок кондиціонера Daikin RXM 20 – фасад вітальні.
  • Внутрішній блок кондиціонера Daikin FTXM 35 – кухня.
  • Внутрішній блок кондиціонера Daikin FTXM 25 – спальня і дитяча.
  • Внутрішній блок кондиціонера Daikin FTXM 20 – вітальня.

Терміни реалізації систем кондиціонування і вентиляції:

Тривалість монтажу об'єкта – 10 днів.

Тривалість проектування об'єкта – 1 місяць.
